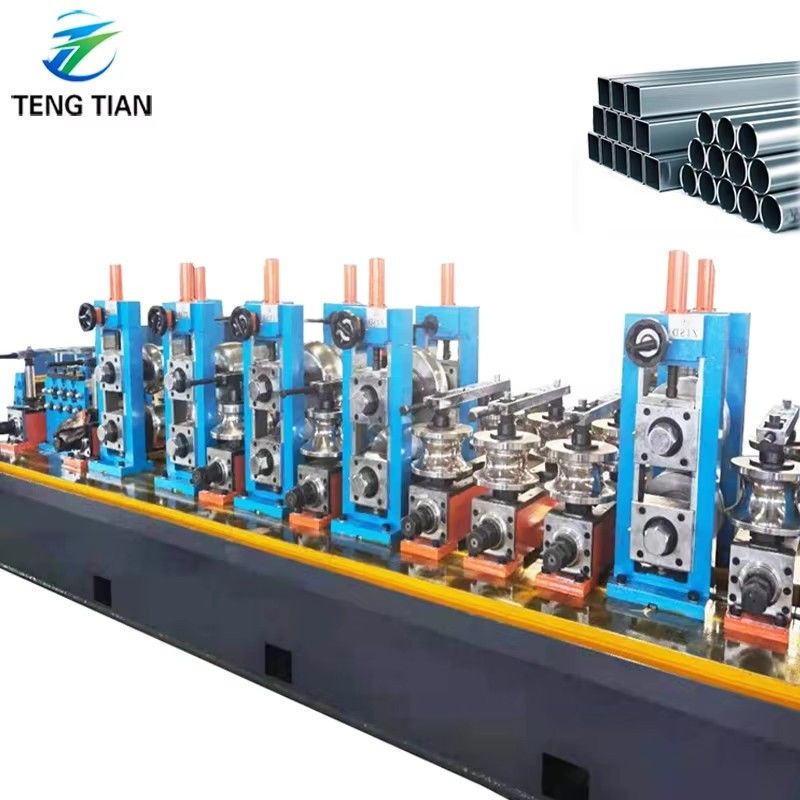

เครื่องบดท่อเหล็กคาร์บอนสี่เหลี่ยมที่มีความถี่สูง อัตโนมัติเต็ม

เครื่องจักรผลิตท่อเหล็กคาร์บอนเชื่อมความถี่สูงอัตโนมัติเต็มรูปแบบ



I.  Pภาพรวมการผลิต



สายการผลิตท่อเชื่อมความถี่สูง HG254 ความแม่นยำสูงส่วนใหญ่ใช้สำหรับขนาดท่อสี่เหลี่ยม70x70-150x150มม.,,ความหนาตั้งแต่ 2.0-10.0 มม. ผลิตท่อกลมจาก89-190มม.ความหนา 2.0-10.0 มม.ขนาดท่อสี่เหลี่ยม70x70-150x150มม.,,ความหนาตั้งแต่ 2.0-10.0 มม. สายการผลิตนี้ อุปกรณ์แต่ละหน่วย ใช้อุปกรณ์ที่คล้ายกันทั้งในและต่างประเทศ การออกแบบที่เป็นนวัตกรรมใหม่ การควบคุมทั้งหมดด้วย PC หรือการควบคุมด้วยคอมพิวเตอร์ เทคโนโลยีขั้นสูง การใช้งานและการบำรุงรักษาที่สะดวก และถึงระดับสากลในช่วงต้นทศวรรษที่เก้าสิบ สำหรับระดับชั้นนำในประเทศ



• วัตถุดิบ, Fผลิตภัณฑ์สำเร็จรูป, Pกระบวนการ, และ Uรายละเอียดการกำหนดค่าผู้ใช้



1.:เงื่อนไขวัตถุดิบ

(1) แถบเหล็กรีดร้อนหรือรีดเย็น (เป็นไปตาม GB700-88, GB1591-88)

(2) δs จุดคราก ≤345Mpa , δb ความต้านทานแรงดึง ≤610Mpa

(3) ความหนาของแถบ:

1) ความหนาท่อกลม: 2.0-10.0 มม.

2) ความหนาท่อสี่เหลี่ยม 2.0-10.0 มม., ความหนาท่อสี่เหลี่ยมผืนผ้า 2.0-10.0 มม.

(4) ความกว้างของแถบเหล็ก: 280-600 มม. (±0.2 มม.)

(5) เส้นผ่านศูนย์กลางภายในของขดลวดเหล็ก: Φ508 มม. ~Φ760 มม.(ผู้ซื้อยืนยันในที่สุด)

(6) เส้นผ่านศูนย์กลางภายนอกของขดลวดเหล็ก: Φ1200-Φ2000 มม.(ผู้ซื้อยืนยันในที่สุด)

(7) น้ำหนักขดลวดสูงสุด: 15,000 กก.





2.Pช่วงขนาดท่อ

(1) OD:

1) ท่อกลม: φ89-φ190 มม.,

2) ท่อสี่เหลี่ยม: 70X70-150X150 มม.,

(2) ความหนาของผลิตภัณฑ์:

1) ท่อกลม: 2.0-10.0 มม.

2) ท่อสี่เหลี่ยมและสี่เหลี่ยมผืนผ้า: 2.0-10.0 มม.

(3) ความยาว: 6-15M

(4) ความเร็ว: 20-50m/min

3.Pกระบวนการผลิต

วัตถุดิบ (แถบ) - เครื่องคลายขด - การตัดและการเชื่อม - การป้อน - การจัดเก็บวัสดุ - การปรับระดับแบบพาสซีฟ - การขึ้นรูป - การเชื่อมความถี่สูง - กำจัดครีบเชื่อม - การระบายความร้อน - การปรับขนาด - การยืดตรงแบบหยาบ - การตัดความยาว - การรวบรวม



4.Pความแม่นยำของผลิตภัณฑ์:

ค่าความคลาดเคลื่อนของเส้นผ่านศูนย์กลางภายนอกของท่อ: ±0.1 มม.



5.กำลังไฟของเครื่องเชื่อม HF:

600KW



บทนำอุปกรณ์หลัก

1.Lรถบรรทุก





เส้นผ่านศูนย์กลางภายนอกของขดลวด	Φ1200-2000 มม.
ความกว้างของแถบ	280-600 มม.
น้ำหนักแถบ	สูงสุด 15.0 ตัน
ความเร็ว	5m/min



รถบรรทุกใช้สำหรับนำขดลวดเหล็กจากตำแหน่งบรรทุกไปยังเครื่องคลายขด ในเวลาเดียวกัน ยกกระบอกสูบน้ำมัน เพื่อให้รูในของขดลวดเหล็กถูกตั้งค่าอย่างแม่นยำบนแกนหมุนของเครื่องคลายขด เครื่องคลายขดตึงตัว ดันกลับไปยังตำแหน่งเดิม



2.ไฮดรอลิกแกนหมุนเดียวเครื่องคลายขด







(1) โครงสร้าง:  เครื่องคลายขดไฮดรอลิกแกนหมุนเดียว

(2) ข้อมูลจำเพาะ

เส้นผ่านศูนย์กลางภายนอกของขดลวด	Φ1200-2000 มม.
เส้นผ่านศูนย์กลางภายในของขดลวด	Φ508 มม.~Φ760 มม.
ความกว้างของแถบ	280-600 มม.
ความหนาของแถบ	2.0-10.0 มม.
น้ำหนักแถบ	สูงสุด 15.0 ตัน
ประเภทขยาย	ขยายไฮดรอลิก
มอเตอร์ขับเคลื่อน	4kw, 380V
ความเร็วในการหมุนของแกนหมุน	Nmin=1r/min

3.Sเครื่องหัวตรง



อุปกรณ์นี้ใช้สำหรับนำแถบเหล็กเข้าสู่เครื่องปรับระดับอย่างราบรื่น

มีแขนกด องค์ประกอบหัวพลั่ว ประเภทโครงสำหรับตั้งสิ่งของ ขึ้นและลงคลายขด

4. Pเครื่องปรับระดับนิ้ว



(1) เครื่องนี้ใช้สำหรับปรับระดับหัวและท้ายของแถบเหล็ก ทำให้ง่ายต่อการตัดและเชื่อม

(2) มอเตอร์ปรับระดับ: 15KW

(3) เส้นผ่านศูนย์กลางลูกกลิ้งหนีบ: Φ210x900 มม., วัสดุลูกกลิ้ง: 40Cr,

(4) เส้นผ่านศูนย์กลางลูกกลิ้งปรับระดับ: Φ160x900 มม., วัสดุลูกกลิ้ง: 40Cr,

(5) ความกว้างในการปรับระดับ: 280-600 มม.

(6) ความหนาในการหนีบ/ปรับระดับ: 2.0-10.0 มม.

(7) ความเร็วในการหนีบ/ปรับระดับ: 0-11M/Min

5. กึ่งอัตโนมัติ เครื่องตัดและเชื่อม





(1) ใช้สำหรับตัดและเชื่อมหัวและท้ายของแถบเหล็ก ตรวจสอบให้แน่ใจว่าโรงงานท่อผลิตอย่างต่อเนื่อง

(2) ความหนาของแถบเหล็ก: 2.0-10.0 มม.

(3) ความกว้างของแถบเหล็ก: 280-600 มม.

(4) ความแข็งแรงของแถบเหล็ก:

δs จุดคราก ≤345Mpa δb ความต้านทานแรงดึง ≤610Mpa

(5) ประเภทการตัด: ไฮดรอลิก

(6) ประเภทการบีบอัด: ไฮดรอลิก

(7) ประเภทการเชื่อม: การเชื่อมโดยการเคลื่อนที่ด้วยมอเตอร์

(8) ยี่ห้อ: เครื่องเชื่อม shanghai Co2

(9) แรงดันใช้งานไฮดรอลิก: 10Mpa

(10) วัสดุใบมีด: H13

6.Hตัวสะสมแนวนอน



(1) เครื่องนี้อยู่ระหว่างเครื่องตัดเชื่อมและโฮสต์ (โรงงานปรับขนาดการขึ้นรูป) ใช้สำหรับหลังจากใช้แถบเหล็กม้วนหนึ่งม้วนแล้ว ก่อนที่แถบเหล็กม้วนถัดไปจะเตรียมไว้ตั้งแต่การคลายขด การตัดและการเชื่อมชน เพื่อให้แน่ใจว่าโฮสต์ (โรงงานปรับขนาดการขึ้นรูป) การผลิตอย่างต่อเนื่องและจัดเก็บแถบเหล็กให้เพียงพอ



(2) ยี่ห้อมอเตอร์: WANGPAI



(3) หน่วยนี้ส่วนใหญ่รวมถึงในอุปกรณ์กดและขนส่งวัสดุ, ประกอบตัวสะสม, หน่วยขนส่งวัสดุออก, หน่วยควบคุมไฟฟ้า.



1)Pอุปกรณ์กดและขนส่งวัสดุ



อุปกรณ์กดและขนส่งวัสดุ: ส่วนใหญ่ประกอบด้วยโครง มอเตอร์ไฟฟ้า หน่วยเบรก เพลาส่งกำลังทิศทางการหมุนของวงกลมของความเร็วลดลง ลูกกลิ้งกดและขนส่ง ระบบลมแรงดันของลูกกลิ้งนำทาง หน่วยความเร็วที่ตรวจสอบ สามารถจ่ายแถบเหล็กไปยังตัวสะสม และโดยเฉลี่ยแล้วจะถ่ายโอนข้อมูลความเร็วในการขนส่งไปยังระบบควบคุมไฟฟ้า เมื่อเราต้องการหยุดการขนส่งวัสดุไปยังหน่วยนี้ มันจะหยุดการหมุนไปยังมอเตอร์ไฟฟ้าและลูกกลิ้งวัสดุกดและขนส่งโดยการเบรก และยังสามารถปรับความเร็วในการขนส่งมอเตอร์ไฟฟ้าและหน่วยขนส่งวัสดุได้



2) ประกอบโครงตัวสะสม



ประกอบโครงตัวสะสม: รวมถึงมอเตอร์ไฟฟ้า โครง ลูกกลิ้งวงใน ลูกกลิ้งวงนอก และลูกกลิ้งแรงดัน สามารถใช้จัดเก็บวัสดุแถบเหล็กจากหน่วยกดและขนส่ง และสามารถดึงออกจากลูกกลิ้งวัสดุส่งออกตรงกลางได้



3)อุปกรณ์ส่งวัสดุออก



อุปกรณ์ส่งวัสดุออก: รวมถึงโครง ลูกกลิ้งนำทางทิศทาง ลูกกลิ้งนำออกของตำแหน่งสูงหรือต่ำ สามารถขนส่งแถบเหล็กไปยังระบบรูปร่างและส่งข้อมูลความเร็วในการขนส่งวัสดุออกไปยังอุปกรณ์ควบคุมไฟฟ้า







(4)Sข้อมูลจำเพาะ:

1) เส้นผ่านศูนย์กลาง: 12000 มม.

2) ความหนาของขดลวดเหล็ก: 2.0-10.0 มม.; ความกว้าง: 280-600 มม.

3) ความเร็วในการขนส่งวัสดุ: Vmax=100-120m/min

4) กำลังมอเตอร์ป้อน: DC 90kw Z4-200-31 (ผู้ผลิต: WANGPAI)

5) กำลังมอเตอร์ตัวเครื่องสะสม: AC 11KWX16

6) ความยาวในการจัดเก็บ: 500-1000M

• Fโรงงานขึ้นรูปและปรับขนาด

1)การขึ้นรูปหยาบ (Break-down, Cluster) :



ป้อนลูกกลิ้งแบน, การป้อน, การป้อน, การปรับระดับแบบพาสซีฟห้าลูกกลิ้ง, Hแนวนอน, Hแนวนอน, แนวตั้ง, Hแนวนอน, แนวตั้ง, Hแนวนอน, แนวตั้ง, แนวตั้ง, แนวตั้ง



2)การขึ้นรูปที่ปรับแต่ง (Fin-pass)



Hแนวนอน, แนวตั้ง, Hแนวนอน, แนวตั้ง, Hแนวนอน, แนวตั้ง



3) โต๊ะทำงานเชื่อม



ลูกกลิ้งนำทาง, การบีบสี่ลูกกลิ้ง, การขูดเชิงกล, ลูกกลิ้งขัดเงา



4 Cโต๊ะน้ำหล่อเย็น



5) เครื่องปรับขนาด



แนวตั้ง, Sหกขาตั้งสากล, MR , Tสองชุดหัวไก่งวง





8. เลื่อยกัด



1.1 วัสดุท่อ: Q235, Q355



1.2 กลม: 89-190 มม., ความหนา: 2.0-10 มม.

สี่เหลี่ยม: 89-190 มม., ความหนา: 2.0-10 มม.



1.3 ความเร็วสายสูงสุด: 50m/min (ความยาวตัด 9 ม., OD ท่อคือ F70mm และความหนาของผนังคือ 3.0 มม.)



1.4 ทิศทางการผลิตของท่อ:

1.5 ความสูงของเส้น:

ความสูงจากพื้นถึงด้านล่างของท่อ: มม.

ความสูงจากพื้นผิวของส่วนปรับขนาด ซึ่งจะติดตั้งอุปกรณ์วัดความเร็ว ไปยังด้านล่างของท่อ:

ขนาดของสถานที่ที่จะติดตั้งลูกกลิ้งวัดความเร็ว:

1.6 ความยาวการตัดท่อ: 6000～15000 มม.



1.7 ความแม่นยำในการตัด: ±2 มม. (ข้อกำหนดสำหรับความไม่เสถียรของความเร็วสายสำหรับโรงรีด ≤2%)



1.8 จำนวนครีบ: สูงสุด: 0.2 มม.



2.1 ใช้เซอร์โวมอเตอร์







10.600kw Hเครื่องเชื่อมความถี่สูง:(sanzheng)

รายการจัดหา

เครื่องเชื่อม HF โซลิดสเตต 600kW (1 หน่วย)	ตู้สวิตช์เกียร์แก้ไข	1
	ตู้เอาต์พุตอินเวอร์เตอร์	1
	คอนโซล (พร้อม PLC)	1
	ไฟเบอร์ออปติกเชื่อมต่อ	1
	โต๊ะวางตำแหน่ง 3 มิติ	1
	เครื่องปรับอากาศ	1
	เครื่องทำความเย็นน้ำ-น้ำ	1
ไดรฟ์ DC	TSK-500/440-LS	3
