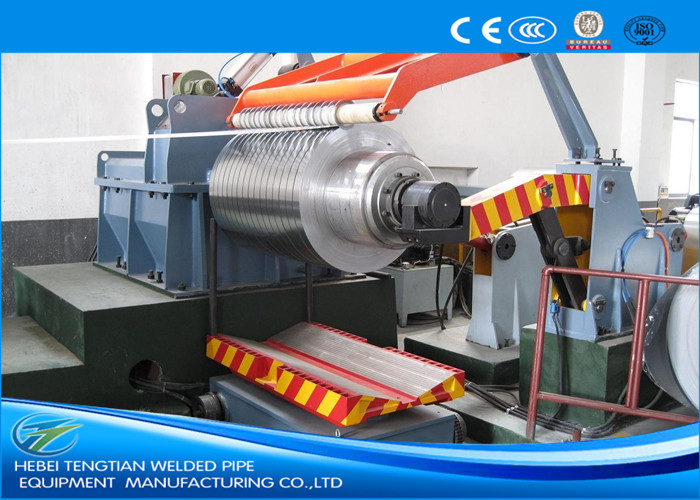

CRC เครื่องตัดแผ่นเหล็กแผ่น 25 Strips Centerline Control การรับรองมาตรฐาน ISO

ZJ- (0.4 ~ 4) × 1600 มม. ด้วยความแม่นยำสูงด้วยความเร็วสูง HRC CRC เครื่องตัดเหล็ก

บทนำ:
เนื่องจากความหนาของแถบขดลวดจะขึ้นอยู่กับความสามารถของเส้นตัดแผ่นเหล็กความหนาของขดลวดหลักที่ใหญ่กว่าต้องใช้เครื่องตัดแบบขดลวดที่ใหญ่กว่า โดยทั่วไปเราสามารถจำแนกเส้นแบ่งเป็นสามกลุ่มตามความแตกต่างของความหนาคือเส้นบางเฉือนเส้นมิดหนามิดกลางตัดเครื่องและขดลวดม้วนขดลวดโลหะหนา

แผ่นตัดบางนี้เรียกว่า slitter ขดลวดโลหะเป็นชนิดของสายการผลิตที่จะทำลายลงขดลวดต้นแบบเป็นขดลวดขนาดเล็กที่มีความกว้างโดยเฉพาะอย่างยิ่ง เส้นตัดเฉือนบางเฉียบประกอบด้วยขดลวดที่ใช้ในการโหลดล้อเดียวการดึงม้วนแบบขนานการป้อนขดลวดและการพลั่วการป้อนกระดาษทิชชู่แบบคู่การตัดแบบสามล้อการตัดขอบการตัดแถบการตัดดิสก์การหดเศษ , หลุม accumulator, pre-separator, tensioning, recoiling ขดลงรถควบคุมไฮดรอลิกและควบคุมไฟฟ้า
เส้นผ่าเพดานแผ่นบางเหมาะสำหรับม้วนแถบม้วน (0.2 ~ 1) มม., (0.3-2) มม., (0.3-3) มม. และ (0.4-4) มม. ในขณะที่ความกว้างแถบสามารถเปลี่ยนแปลงได้: 600 มม. 1000mm, 1250mm, 1600mm, 1800mm เป็นต้น

ข้อดีและลักษณะพิเศษของเครื่องตัดสายคอยล์:
1. สายการผลิตแต่ละสาย (เส้นบางเฉือนเส้น) ถูกออกแบบและผลิตตามความต้องการของลูกค้าอย่างเคร่งครัด ไม่เพียงแค่นี้วิศวกรของเราจะคิดอย่างรอบคอบในรองเท้าของลูกค้าเพื่อให้มั่นใจได้ว่า slitter ขดลวดโลหะทั้งหมดจะมีขนาดกะทัดรัดเรียบเนียนและใช้งานได้ง่าย
2. ขดลวดบาง ๆ มีความแตกต่างกันในน้ำหนักม้วนเมื่อน้ำหนักม้วนสูงสุดมีขนาดเล็กโดยปกติจะใช้รางเกลียวเดียว (cantilever) สำหรับขดลวดโลหะ เมื่อน้ำหนักม้วนสูงสุดถึง 25 ตันขอแนะนำให้ใช้เครื่องคลายเกลียวคู่สำหรับเครื่องขดลวดขดลวด
3. ลูกค้ามักต้องการแถบบาง ๆ ที่แคบและมีความแม่นยำสูง เราให้ความสนใจเป็นอย่างมากกับการควบคุมเส้นศูนย์กลางการควบคุมอุปกรณ์เสริมที่มีความแม่นยำสูงการควบคุมความแม่นยำในการหดตัว ฯลฯ เพื่อให้แน่ใจว่ามีการตัดชิ้นส่วนที่ความหนาบาง
4. เมื่อเหล็กสแตนเลส, เหล็กชุบสังกะสี, ขดลวดเหล็กสีมีความกังวลเราใช้มาตรการที่ละเอียดอ่อนเช่นลูกกลิ้งยางแผ่นส่งที่เรียบเพื่อป้องกันแผ่นพื้นผิวที่สมบูรณ์แบบไม่ได้รับบาดเจ็บ
5. เรามีข้อได้เปรียบที่ชัดเจนในการออกแบบและผลิตระบบไฮดรอลิคสำหรับแผ่นตัดบางนี้
6 เรามักจะเลือกซัพพลายเออร์ที่ดีของชิ้นส่วนไฮดรอลิมอเตอร์ลดความเร็ว, ชิ้นส่วนไฟฟ้า รวมทั้งเราต้องการซื้อชิ้นส่วนเหล่านี้ตามความต้องการของลูกค้าสำหรับเครื่องขดลวดโลหะชนิดพิเศษ
7. ควบคุมการเชื่อมโยงกระบวนการผลิตตั้งแต่การซื้อวัตถุดิบจนถึงการเชื่อมงานการตัดเฉือนแข็งและการเจียร ดังนั้นเราจึงสามารถตรวจสอบว่ามีคุณภาพดีโลหะม้วน slitter
8. เราสามารถจัดหาเครื่องตัดขดลวดคุณภาพเดียวกันในราคาที่ถูกกว่าเพราะเราดีในการจัดการต้นทุนการผลิต
9. มอเตอร์ AC หรือมอเตอร์ไดรฟ์ DC ลูกค้าสามารถเลือกได้อย่างอิสระ โดยปกติเราจะนำมาใช้มอเตอร์กระแสตรงและไดรเวอร์ Eurotherm 590 DC เนื่องจากข้อดีของการทำงานที่มั่นคงและแรงบิดที่ใหญ่
10. การดำเนินการด้านความปลอดภัยจะช่วยให้มั่นใจได้ว่ามีข้อบ่งชี้ที่ชัดเจนเกี่ยวกับการตัดแผ่นบาง ๆ อุปกรณ์ความปลอดภัยเช่นจุดหยุดฉุกเฉินเป็นต้น

กระบวนการทำงาน:
Coil-loading - Double-mandrel uncoiler - คอยล์คอยล์รีดและพรวนดิน - ให้อาหารแบบหยักสองล้อ, ปรับระดับห้าแฉก - ตัดปลาย - แท่ง (1) - การจัดแนวระนาบ - การตัดแผ่นดิสก์ - Hole Accumulator (2) - Pre-separator / Tensioner / ความยาวลูกกลิ้งวัด - Recoiling / Coils กดและคั่น - Coils-discharging - การควบคุมไฮดรอลิก - การควบคุมไฟฟ้า

พารามิเตอร์ทางเทคนิคหลัก

วัสดุขดลวด: HRC, CRC, GI, PPGI, ST37, ST52 .....
ความหนาของราง: (0.4-4) มม
แม็กซ์ ความกว้างแถบ: 1600 มม
รหัสม้วน: ≥ 508 มม
ขดลวด OD: Φ2000mm
แม็กซ์ น้ำหนักม้วน: 30000 กิโลกรัม
มอเตอร์ slitter: มอเตอร์ไฟฟ้าขนาด 90 กิโลวัตต์
เพลาแบบ Slitter: Ф220 x 1650mm
มีดแผ่นดิสก์ที่สลักเกลียว: ID220mm x OD330mm x 10mm, 6CrW2Si
แผ่นแยก: ID85 x OD210mm x 6 มม., 65 มม
แรงดึงที่เกิดขึ้นจากแถบผ่านขนสัตว์เสียดสีทำให้รู้สึกห่อรอบแผ่นไม้
บล็อกหดตัว: Ф 508 x 1700 มม
มอเตอร์กระเด็น: มอเตอร์ไฟฟ้ากำลัง 110 กิโลวัตต์
ชุดควบคุมระบบไฟฟ้า: Eurotherm 590 DC driver cabinet บวกแผงควบคุม
ความเร็วในการตัด: สูงสุด 100 เมตร / นาทีปรับได้

รูปแบบของเครื่องตัดขดลวด:

เครื่องตัดสายมักจะถูกปรับแต่งตามความต้องการของลูกค้าตราบใดที่คุณมีพารามิเตอร์และข้อกำหนดสำหรับเราแล้วเราได้ออกแบบให้เหมาะกับอุปกรณ์ของคุณ
