เครื่องตัดแผ่นโลหะ/แถบความแม่นยำสูง ปรับความเร็วได้

เครื่องตัดแผ่นโลหะความแม่นยําสูง / แผ่นเครื่องปรับความเร็ว

คําแนะนํา:
ความจุของสายตัดสอยเหล็กหนากลางถูกใช้เป็นหลักในการตัดสอยเหล็กความหนา 0.6 ~ 5 มิลลิเมตร, 1 ~ 6 มิลลิเมตร, 2-8 มิลลิเมตรหรือ 3 ~ 10 มิลลิเมตรและสําหรับสอยเหล็กที่มีความกว้าง: 600 ~ 1600 มิลลิเมตร800~1800mm หรือ 800~2000mm เป็นลูกกลมที่แคบกว่าเครื่องตัดเหล็กนี้ถูกใช้อย่างแพร่หลายสําหรับการทดสอบสอยสตรีปเหล็กสําหรับโรงงานม้วนเย็น, โรงงานหลอดผสมผสาน, เครื่องทําม้วน, เป็นต้น

ข้อดีและลักษณะ:
1น้ําหนักของสอยเหล็กหนากลาง โดยปกติมีน้ําหนักถึงประมาณ 30 ตัน ในกรณีนี้, uncoiler mandrel สองเป็นจําเป็นที่จะบรรทุกสอยดังนั้นหนักdecoiler mandrel สองสามารถทําไปยังสามขั้นตอนตามลําดับสําหรับสามชนิดของสภาวะสากลระดับสแตนดาร์ดวงกลมภายใน Φ508mm, Φ610mm, Φ760mm ในเวลาเดียวกันdecoiler mandrel สองสามารถทําเป็นคอนคู่โดยไม่มีขั้นที่สามารถสนับสนุนและ decoil จํานวนมากของ coils ID ที่แตกต่างกันจาก Φ480-800mm สําหรับเครื่องตัดเหล็กพิเศษ.

กระบวนการทํางาน:

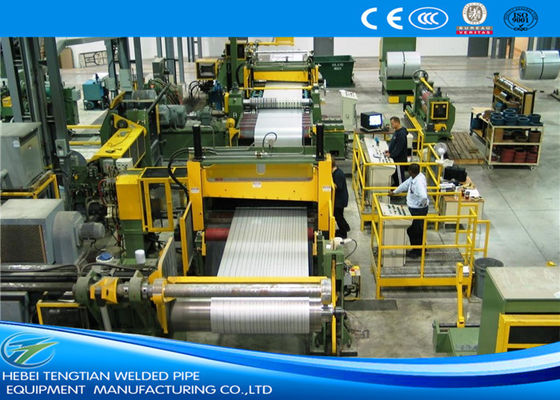

การบรรจุโค้ล หน่วยปลดโค้ล 2 ตัว หน่วยให้อาหารหัวโค้ล, เครื่องกดและเครื่องเปลือก หน่วยให้อาหารคันคัน 2 ตัว five-roller leveling — End-cutting — Hole Accumulator(1) — Strip-aligning — Disc shearing — Scrap reeling — Hole Accumulator(2) — Pre-separator/Tensioner/length-measuring roller — Recoiling/Coils press & separator — Coils-discharging — Hydraulic control — Electric control

ปริมาตรเทคนิคหลัก
วัสดุของโค้ล: เหล็กคาร์บอน, เหล็กสี, เหล็กเหล็กกระปุก, ฯลฯ
ความหนาของแผ่น: (3 ~ 10) มิลลิเมตร
ความกว้างของเส้น: 800 ~ 2000mm
เครื่องตัดเหล็ก กว้างภายในของม้วน: ≥Φ508mm
กว้างขวางภายนอกสูงสุดของโค้ล: Φ2000mm
เครื่องตัดเหล็ก น้ําหนักโค้ลสูงสุด: 35000kgs
วัสดุของม้วนปรับระดับ: 40Cr
หมุนสลิตเตอร์เหล็ก: Φ300 x 2050mm
วัสดุของเครื่องตัดแผ่น: 6CrW2Si, HRC 55-58
เครื่องตัดเหล็ก สปินด์ล่อกลับ: Φ610 × 2100mm
ความเร็วการตัด: (0 ~ 60) m/min ปรับได้

ข้อดีและลักษณะของเครื่องตัดโค้ลของเรา:
1. ทุกเส้นการผลิต (เส้นการตัดแผ่นบาง) ถูกออกแบบและผลิตอย่างเคร่งครัดตามความต้องการของลูกค้า.ให้แน่ใจว่าเครื่องตัดสอยโลหะทั้งหมดจะคอมแพคต์, เรียบเรียบแข็งแรงและใช้งานง่าย
2มี 1 หรือสองหลุมสะสมในสายการตัดโค้ลหนากลาง ซึ่งขึ้นอยู่กับความหนาขั้นต่ํา ความเร็วการตัด เป็นต้นปัจจัยหนึ่งหลุมสะสมถังอยู่เสมอหลังจาก slitter และก่อน tensioner.
3. ตามฟังก์ชันและความแข็งแรงที่ต้องการของหน่วยสลิตเตอร์เหล็กแต่ละหน่วย เราใช้โครงสร้างที่เหมาะสมและใช้วัสดุที่เหมาะสมและเพียงพอที่จะทําให้แต่ละหน่วยสายสลิตเตอร์สแตนเลส
4วัสดุที่ดีและขนาดแม่นยําของมีดดิสก์, spacers และวงแหวนยางบน shaft การตัดสําหรับเครื่องตัดเหล็กของเราสามารถทําให้แน่ใจไม่มีการติดต่อกับมีดและความกว้างของช่องเจาะที่แม่นยํา ((+/-0.05 มิลลิเมตร)
5. รีลเลอร์ขอบของเครื่องตัดเหล็กของเราใช้มอเตอร์หมุน ทําให้แน่ใจว่ากระดูกขอบลมจะสับสนและสมองกัน
6. เพื่อเปลี่ยนมีดดิสก์อย่างรวดเร็ว, เครื่องตัดเหล็กคู่สามารถเลือก. เมื่อเครื่องตัดเหล็กหนึ่งทํางาน, คนงานสามารถติดตั้งมีดบนเครื่องตัดเหล็กอีกจากนั้นแลกเปลี่ยนตําแหน่งของสายตัดสอยเหล็กสองสายเพื่อดําเนินการ.
7โรลเลอร์ปริสสองถูกติดตั้งบนอุปกรณ์แต่ละลําดับ ตามแต่ละหลุมสะสมในกรณีที่หัวแผ่นตกในหลุมขณะที่การให้อาหารหัวแผ่นผ่านสายตัดสอยเหล็ก
8. สายโค้ลแยกและกดลงบราเค็ตถูกติดตั้งบน recoiler, ไฮดรอลิกขับเคลื่อน, กดบนบล็อก recoiling แข็งแรงและอัตโนมัติย้ายขึ้นในขณะที่ recoiling กว้างใหญ่ขึ้น

เครื่องตัดสายมักจะปรับแต่งตามความต้องการของลูกค้า ตราบใดที่คุณให้ปารามิเตอร์และความต้องการสําหรับเราแล้วเราก็ออกแบบให้กับคุณที่เหมาะสมชุดเครื่องจักร.


ข้อมูลรายละเอียดของ Steel Slitter:
