โรงสีท่อสี่เหลี่ยมเชื่อมความถี่สูง 30 ม./นาที

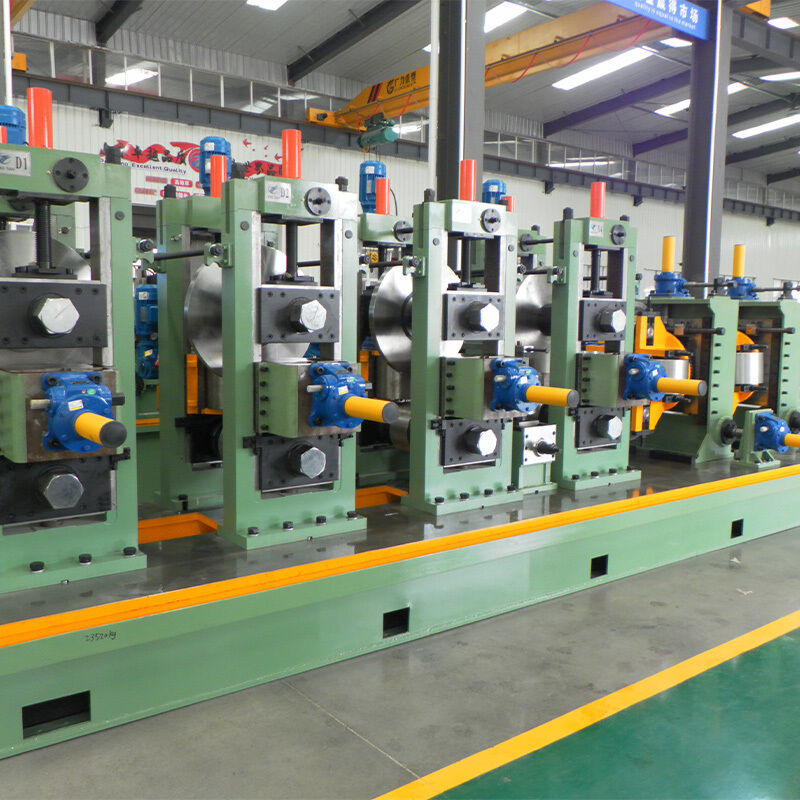

เครื่องจักรผลิตท่อสี่เหลี่ยมเชื่อมความถี่สูง 30 เมตร/นาที

เครื่องจักรผลิตท่อสี่เหลี่ยมเชื่อมความถี่สูง 150kw 30 เมตร/นาที ได้รับการออกแบบมาเพื่อผลิตท่อเชื่อมขนาดท่อกลม 25 มม.-50 มม. ความหนา 0.4-1.5 มม. ท่อสี่เหลี่ยม: 20*20 มม.-40*40 มม. 0.4-1.5 มม. และท่อผิดรูปที่มีขนาดที่สอดคล้องกัน การนำการออกแบบลูกกลิ้งมาใช้ สายการผลิตสามารถผลิตท่อเหล็กเชื่อมที่มีคุณภาพการตัดเฉือนที่ดีและการประกอบที่มีความแม่นยำสูง

ตามแนวทางการออกแบบในการปรับปรุงลักษณะการทำงานและสภาพแวดล้อม และลักษณะความปลอดภัยและการผลิต ลดต้นทุนของลูกกลิ้งเพื่อรับประกันประสิทธิภาพสูง สายการผลิต HG50 ใช้การออกแบบสไตล์รูรัศมีคู่

• พารามิเตอร์และข้อมูลจำเพาะหลัก:
• วัสดุ ข้อมูลจำเพาะ:

(1) เป็นไปตามมาตรฐาน YB189-64

(2) วัสดุ: เหล็กกล้าคาร์บอนต่ำและเหล็กโครงสร้างโลหะผสมต่ำ

(3) คุณสมบัติทางกล: σ_b≤520Mpa,σ_s≤365MPa

(4) ความกว้างของแถบ:100-160 มม.

(5) ความหนาของแถบ:0.4-1.5 มม.

(6) เส้นผ่านศูนย์กลางภายในของขดลวด:φ480～φ520 มม.

เส้นผ่านศูนย์กลางภายนอกของขดลวด:φ1000～φ1800 มม.

น้ำหนักขดลวด:≤1.5T

(二) ข้อมูลจำเพาะของท่อเชื่อม:

• ท่อกลม:25 มม.-50 มม. 0.4-1.5 มม.
• ท่อสี่เหลี่ยม: 20*210 มม.-40*40 มม. 0.4-1.5 มม.

(2) ความยาวการตัดคงที่:4-12 ม.

(3) ความแม่นยำในการตัดท่อ:0-3 มม.

• ความเร็วในการขึ้นรูป:30-100 ม./นาที

• กระบวนการสำหรับสายการผลิต

การโหลดขดลวด → การคลายขดลวด → การตัดและการเชื่อม → ตัวสะสมเกลียวแนวนอน → การขึ้นรูป, การเชื่อม HF, การกำจัดเสี้ยน, การระบายความร้อน, การปรับขนาด, การยืด → เลื่อยตัดเย็น STD → การส่ง → การบรรจุ → การจัดเก็บ

บทนำโดยย่อของโรงงานรีดท่อความแม่นยำสูง ERW

สายการผลิตท่อเชื่อมตะเข็บตรงความแม่นยำสูงซีรีส์ HG ใช้ในการผลิตท่อเหล็กเชื่อมที่มีเส้นผ่านศูนย์กลางตั้งแต่ 7 มม.-508 มม. และความหนาของผนัง 0.4 มม.-20 มม. นอกจากนี้ยังสามารถผลิตท่อรูปทรงพิเศษ เช่น ท่อสี่เหลี่ยม ท่อสี่เหลี่ยมผืนผ้า ท่อวงรี ฯลฯ ภายในขอบเขตของการประมวลผลท่อวงกลม สายการผลิตท่อ ERW เป็นผลิตภัณฑ์ที่มีลักษณะทางเทคนิคขั้นสูง หน่วยนี้ใช้ระบบการขึ้นรูป FFX และ FF ที่ทันสมัยที่สุดในโลก และเลือกซอฟต์แวร์การออกแบบการขึ้นรูป COPRA ของเยอรมันเป็นวิธีการและวิธีการตรวจสอบขั้นสุดท้ายของลูกกลิ้งนำการออกแบบ หน่วยนี้ได้สร้างข้อดีของพื้นผิวเหล็กที่มีคุณภาพสูงและมั่นคง ง่ายต่อการเปลี่ยนข้อมูลจำเพาะ เทคโนโลยีขั้นสูง อุปกรณ์ที่เชื่อถือได้ และกระบวนการผลิตที่สมบูรณ์แบบ
