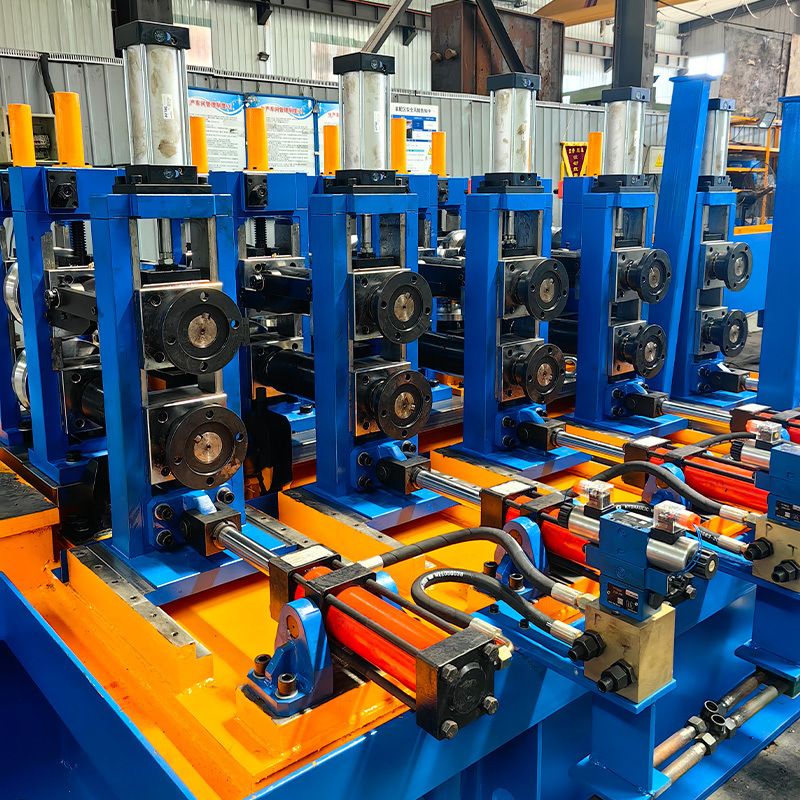

โรงสีท่อเชื่อมความถี่สูงเหล็กกล้าคาร์บอนเส้นผ่านศูนย์กลาง 76-203 มม

สายการผลิตท่อผสมความถี่ความถี่สูงความแม่นยําสูง HG 165.2x9 ((7 ") ออกแบบมาเพื่อการผลิตท่อโครงสร้าง. มันผลิตท่อกลมจาก 76-203 มิลลิเมตรความหนา 1.5-8.ท่อขนาด 0 มิลลิเมตรและท่อสี่เหลี่ยมจาก 60x60-160x160 มิลลิเมตรความหนา 1.5-8.0 มิลลิเมตร

สายการผลิตนี้รวมองค์ประกอบการออกแบบที่นวัตกรรม จากอุปกรณ์ในประเทศและต่างประเทศมีเครื่องควบคุม PC หรือคอมพิวเตอร์เต็มไปด้วยเทคโนโลยีที่ทันสมัยเพื่อการใช้งานและการบํารุงรักษาที่สะดวกมันตรงกับมาตรฐานสากลตั้งแต่ต้นปี 1990 และเป็นเทคโนโลยีชั้นนําในประเทศ

• เครื่องปลด → หัวตรง → เครื่องตัดและเครื่องปั่น → เครื่องสะสม → การปั้น
• HF Welder → เครื่องตัดขีด → การเย็น → การปรับขนาด → หัวไทย
• โต๊ะทํางาน → เครื่องขัดขวาง (ไม่จํากัด) → ปรับปลาย → การบรรจุ → การเก็บ

• กว้างลวดออก: Φ1200-2000mm (ต้องการการยืนยันจากผู้ซื้อ)
• ความกว้างสาย: 240-640 มม.
• น้ําหนักแผ่นสูงสุด: 10 ตัน
• ความเร็ว: 5m/min
• ประเภทของลิฟท์: ไฮดรอลิก
• ความดันการทํางาน: 10Mpa

• โครงสร้าง: เครื่องถอดลมแบบไฮดรอลิก 1 แมนเดรล
• กว้างลวดออก Φ1200-2000mm
• กว้างภายในโค้ล: Φ508mm
• ความกว้างสาย: 240-640 มม.
• ความหนาของแผ่น: 1.5-8.0 มิลลิเมตร
• น้ําหนักส่วนใหญ่ของแผ่น: 10.0 ตัน
• มอเตอร์ขับเคลื่อน: 4kw, 380V
• ความเร็วการหมุนของหมาก: Nmin=1r/min

ใช้ในการนําแผ่นเหล็กเข้าใน leveler ได้เรียบร้อย ประกอบด้วยแขนแรงดันและหัวถ่านในรูปแบบแบบ gantry ด้วยความสามารถขึ้นและลง uncoil

• มอเตอร์ปรับระดับ: 15KW
• กว้างของม้วนจิ้ม: Φ210x900mm (40Cr วัสดุ)
• กว้างของม้วนปรับระดับ: Φ160x900mm (40Cr วัสดุ)
• ความกว้างการปรับระดับ: 240-640mm
• ความหนาของพริ้ว/การปรับระดับ: 1.5-8.0 มม.
• ความเร็ว: 0-11M/นาที

• ความหนาของแผ่นเหล็ก: 1.5-8.0 มม.
• ความกว้างของเส้นเหล็ก: 240-640mm
• ความแข็งแรงของแผ่นเหล็ก: δs ≤345Mpa, δb ≤610Mpa
• ประเภทการตัด: ไฮดรอลิก
• ประเภทคอมเพรส: ไฮดรอลิก
• ประเภทการปั่น: การเคลื่อนไหวด้วยเครื่องยนต์
• ความดันทํางานไฮดรอลิก: 10Mpa
• วัสดุของใบ: H13

• กว้าง: 10000mm
• ความหนาของสอยเหล็ก: 1.5-8.0 มม.
• ความกว้างสาย: 240-640 มม.
• ความเร็วในการขนย้ายสูงสุด: 100-180m/min
• พลังงานของมอเตอร์อาหาร: DC 90kw
• พลังงานของเครื่องยนต์: AC 15KW × 16
• ความยาวในการเก็บ: 500-1000M

• ประเภทปกติ: W Bending
• ประเภทการขับเคลื่อนกลุ่มเครื่องลดความร้อน: เครื่องยนต์แบบกระบอก (การก๊าบ)
• ระบบการเปลี่ยนความเร็วเร็ว U-Joint ด้วยแกนสํารอง
• ระบบการนําทางด้านด้านเข้าและระบบ Pinch Roll
• รูปแบบแบบหยาบ: 4 ฐานหลัก, 4 ฐานข้าง
• การปรับปรุงการปรับปรุง: 3 ฐานหลัก 3 ฐานข้าง
• พลังการขับเคลื่อนของมอเตอร์: 160Kw

• วัสดุท่อ: SRT355, SGT355 (STK490, SGH490, POSMAC)
• ระยะทางท่อกลม: 76-203 มม.
• ระยะท่อสี่เหลี่ยม: 75x75-150x150mm
• ความเร็วสายสูงสุด: 60m/min
• ความยาวการตัดท่อ: 4000 15000mm
• ความแม่นยําการตัด: ± 2mm
• จํานวน Burrs: สูงสุด 0.2 มิลลิเมตร

• ความยาวทั้งหมด ประมาณ 25 เมตร
• ระยะการม้วน: 600 มม.
• เครื่องขับเคลื่อน: เครื่องขับเคลื่อน AC (3EA) พร้อมควบคุมโซ่และความเร็วด้วยเครื่องแปลง
• รวมระบบคัดแยกสําหรับท่อดี/ไม่ดี
• ช่องตรวจสอบ: 4แถว × ความยาว 2M + กระเป๋า 4แถว × ความกว้าง 1.2M
• กระเป๋าท่อที่ไม่ดี: 6แถว × หน้ากว้าง 1.5M

• การแก้ไขท่อ: ขั้นต่ําการให้ผลิตสูงสุด < 355mpa
• ระยะกว้าง Φ76-Φ203mm
• ระยะหัน: 650 มม.
• กว้างลําคอ: 250 มม.
• ความยาว: 380mm
• มุมหมุน: 37.183-43.426 องศา
• ความเร็วการแก้ไข: 20-60m/min
• มอเตอร์: 55kw × 2 ชุด

อุปกรณ์พิเศษสําหรับการบดและบดหน้าปลายของท่อเหล็ก โดยมีเครื่องขับเคลื่อนกลและเซอร์โว พร้อมการควบคุมไฟฟ้าสําหรับการทํางานอัตโนมัติการออกแบบสถานีสองช่อง ทําให้สามารถแปรรูปท่อเหล็กสองท่อพร้อมกัน.
