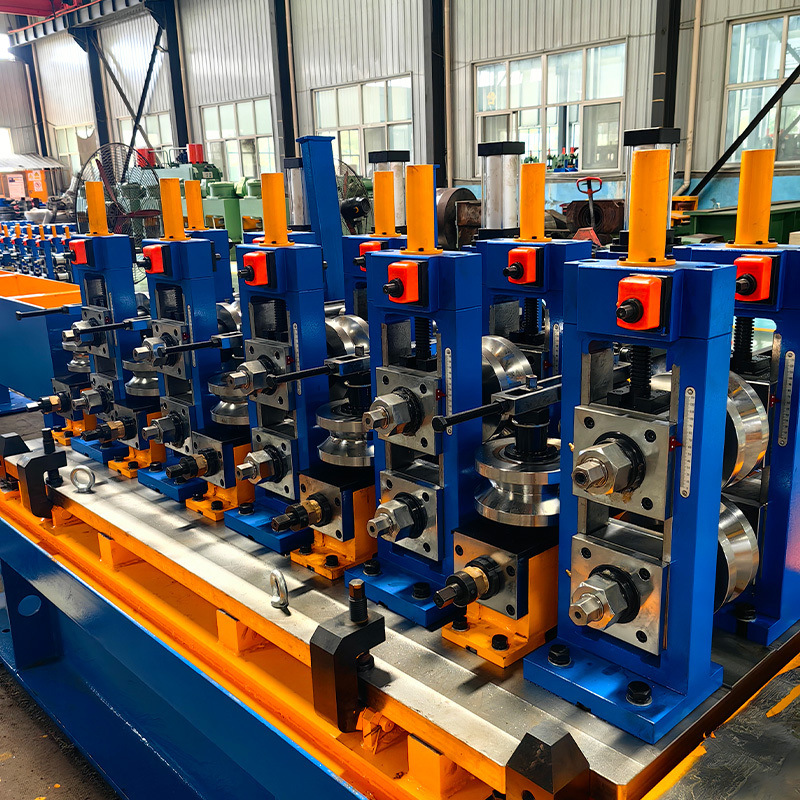

ERW โรงสีท่อเชื่อมความถี่สูงท่อเหล็ก

สายการผลิตท่อเชื่อมความถี่สูงความแม่นยำสูง HG 165.2x9(7") ได้รับการออกแบบมาสำหรับการผลิตท่อโครงสร้างที่มีความสามารถดังต่อไปนี้:

• เส้นผ่านศูนย์กลางท่อกลม: 76.3-165.2 มม. ความหนา 2.0-9.0 มม
• ขนาดท่อสี่เหลี่ยม: 75x75-150x150 มม. หนา 2.0-9.0 มม.
• ขนาดท่อสี่เหลี่ยม: 100x50-200x100 มม. ความหนา 2.0-9.0 มม.

สายการผลิตนี้รวมเอาเทคโนโลยีขั้นสูงเข้ากับการควบคุมด้วยพีซี/คอมพิวเตอร์ ช่วยให้การทำงานและการบำรุงรักษาสะดวก ในขณะเดียวกันก็ได้มาตรฐานสากล

• วัสดุ: เหล็กแผ่นรีดร้อนหรือรีดเย็น (SRT355, SGT355, STK490, SGH490, POSMAC)
• ความหนา: 2.0-9.0มม
• ความกว้าง: 230-600มม
• เส้นผ่านศูนย์กลางภายในคอยล์: Φ508มม
• เส้นผ่านศูนย์กลางภายนอกคอยล์: Φ1200-Φ2000มม. (การยืนยันครั้งสุดท้ายจากผู้ซื้อ)
• น้ำหนักม้วนสูงสุด: 10 ตัน
• ความเร็วโรงสี: สูงสุด 60 ม./นาที
• สภาพขอบแถบ: Slitter
• ทิศทางของเส้น: ขวาไปซ้าย

กระบวนการผลิตที่สมบูรณ์ประกอบด้วย:

• Uncoiler → หัวตรง → แรงเฉือนและเครื่องเชื่อม → ตัวสะสม → การขึ้นรูป
• ช่างเชื่อม HF → เครื่องตัดลูกปัด → การระบายความร้อน → การปรับขนาด → หัวตุรกี
• เลื่อย → โต๊ะวิ่งออก → เครื่องยืดผม (อุปกรณ์เสริม) → เครื่องปิดหน้า → การบรรจุ → การจัดเก็บ

• เส้นผ่านศูนย์กลางภายนอกคอยล์: Φ1200-2000มม
• ความกว้างของแถบ: 230-600 มม
• น้ำหนักแถบสูงสุด: 10 ตัน
• ความเร็ว: 5 ม./นาที
• ประเภทการยก: ไฮดรอลิก

• ขยายประเภท: ขยายไฮดรอลิก
• มอเตอร์ขับเคลื่อน: 4kw, 380V
• ความเร็วในการหมุนจากแมนเดรล: Nmin=1r/min
• โดดเด่นด้วยดิสก์เบรกระบายความร้อนด้วยน้ำแบบปรับความตึงได้

• มอเตอร์ปรับระดับ: 15KW
• เส้นผ่านศูนย์กลางม้วนหยิก: Φ210x900มม. (วัสดุ: 40Cr)
• เส้นผ่านศูนย์กลางม้วนปรับระดับ: Φ160x900มม. (วัสดุ: 40Cr)
• ความกว้างของการปรับระดับ: 230-600 มม
• ความเร็วหยิก / ปรับระดับ: 0-11M / นาที

• ประเภทการดัดงอ W ทั่วไปพร้อมตัวลดเกียร์แบบเกลียว
• ระบบเปลี่ยนเร็ว U-Joint สำหรับการเปลี่ยนม้วน
• กำลังขับมอเตอร์: 160Kw
• ขาตั้งม้วนบีบแบบ 4 ม้วนพร้อมการปรับมอเตอร์ AC
• เครื่องตัดลูกปัดด้านนอก 2 หัว (ปรับไฮดรอลิก)

• ความเร็วสายสูงสุด: 60 ม./นาที
• ความยาวตัดท่อ: 4,000-15,000 มม
• ความแม่นยำในการตัด: ±2 มม
• จำนวนเสี้ยน: สูงสุด 0.2 มม
• เซอร์โวมอเตอร์ขับเคลื่อนด้วยมอเตอร์หลัก 37kw
• มีแคลมป์ไฮดรอลิก 3 กลุ่มพร้อมทางเข้ารูปทรงกรวย

• ความยาวรวม: ประมาณ 25 เมตร ระยะพิทช์ม้วน 600 มม
• มอเตอร์ AC ขับเคลื่อนด้วยการควบคุมความเร็วด้วยอินเวอร์เตอร์
• คัดแยกท่อที่ดีและชำรุดโดยอัตโนมัติ
• ระบบเป่าลมเพื่อทำความสะอาดด้านนอก

• เส้นผ่านศูนย์กลางท่อ: Φ76.3-Φ165.2มม
• ความเร็วในการแก้ไข: 20-60 ม./นาที
• กำลังมอเตอร์: 55kw × 2 ชุด
• ระยะยกลูกกลิ้งด้านบน: 250 มม
• มีการปรับกล่องเกียร์หนอนเพื่อการควบคุมที่แม่นยำ
