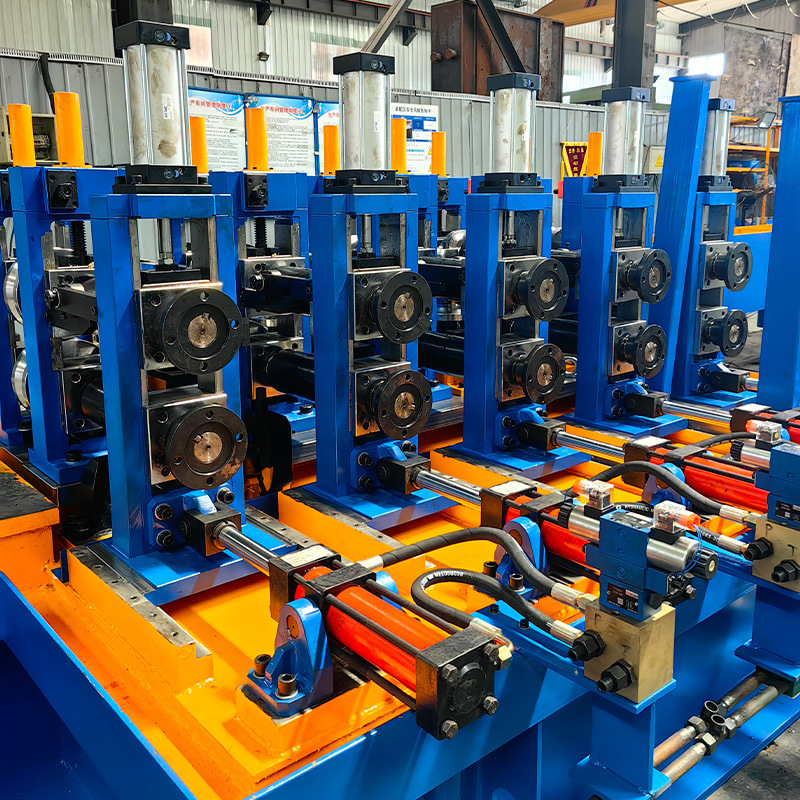

เหล็กกล้าคาร์บอนHigh Frequency Welded Pipe Mill ท่อกลมและเหลี่ยม

สายการผลิตท่อเชื่อมความถี่สูงความแม่นยำสูง HG 165.2x9 ได้รับการออกแบบมาสำหรับการผลิตท่อโครงสร้างซึ่งสามารถผลิต:

• ท่อกลม: φ76-203มม. ความหนา 1.5-8.0 มม
• ท่อสี่เหลี่ยม: 60x60-160x160 มม. หนา 1.5-8.0 มม.

สายการผลิตนี้รวมการออกแบบที่เป็นนวัตกรรมเข้ากับการควบคุมพีซี/คอมพิวเตอร์เต็มรูปแบบ นำเสนอเทคโนโลยีขั้นสูง การดำเนินงานและการบำรุงรักษาที่สะดวก ตรงตามมาตรฐานสากล

• เหล็กแผ่นรีดร้อนหรือแผ่นรีดเย็น
• วัสดุ: SRT355, SGT355 (STK490, SGH490, POSMAC)
• ความหนาของแถบ: 1.5-8.0 มม
• ความกว้างของแถบ: 240-640 มม
• เส้นผ่านศูนย์กลางภายในคอยล์: Φ508มม
• เส้นผ่านศูนย์กลางภายนอกคอยล์: Φ1200-Φ2000มม. (การยืนยันครั้งสุดท้ายจากผู้ซื้อ)
• น้ำหนักม้วนสูงสุด: 10 ตัน
• ความเร็วโรงสี: สูงสุด 60 ม./นาที
• สภาพขอบแถบ: Slitter
• ทิศทางของเส้น: จากขวาไปซ้าย (การยืนยันครั้งสุดท้ายโดยผู้ซื้อ)

• ท่อกลม: φ76-φ203มม
• ท่อสี่เหลี่ยม: 60x60-160x160มม
• ความหนาของผลิตภัณฑ์: 1.5-8.0 มม
• ความยาว: 4-7M
• ความเร็ว: สูงสุด 60 ม./นาที

Uncoiler →หัวตรง→แรงเฉือนและเครื่องเชื่อม→สะสม→การขึ้นรูป→เครื่องเชื่อม HF →เครื่องตัดลูกปัด→การระบายความร้อน→ขนาด→หัวไก่งวง→เลื่อย→โต๊ะวิ่งออก→เครื่องยืดผม (อุปกรณ์เสริม) → End facer →การบรรจุ→ร้านค้า

• เส้นผ่านศูนย์กลางภายนอกคอยล์: Φ1200-2000มม. (การยืนยันครั้งสุดท้ายโดยผู้ซื้อ)
• ความกว้างของแถบ: 240-640 มม
• น้ำหนักแถบสูงสุด: 10 ตัน
• ความเร็ว: 5 ม./นาที
• ประเภทการยก: ไฮดรอลิก
• กระบอกน้ำมันรุ่น: Y-HG1-E200/120x860LF3-L1o

• โครงสร้าง: uncoiler ไฮดรอลิกจากสักหลาดหนึ่งอัน
• เส้นผ่านศูนย์กลางภายนอกคอยล์: Φ1200-2000มม
• เส้นผ่านศูนย์กลางภายในคอยล์: Φ508มม
• ความกว้างของแถบ: 240-640 มม
• ความหนาของแถบ: 1.5-8.0 มม
• น้ำหนักแถบสูงสุด: 10.0 ตัน
• ขยายประเภท: ขยายไฮดรอลิก
• มอเตอร์ขับเคลื่อน: 4kw, 380V
• ความเร็วในการหมุนจากแมนเดรล: Nmin=1r/min

อุปกรณ์นี้ใช้สำหรับนำเหล็กเส้นเข้าเครื่องปรับระดับได้อย่างราบรื่น ประกอบด้วยแขนรับแรงกดและส่วนประกอบของหัวพลั่ว

• มอเตอร์ปรับระดับ: 15KW
• เส้นผ่านศูนย์กลางม้วนหยิก: Φ210x900มม. (วัสดุ: 40Cr)
• เส้นผ่านศูนย์กลางม้วนปรับระดับ: Φ160x900มม. (วัสดุ: 40Cr)
• ความกว้างของการปรับระดับ: 240-640 มม
• ความหนาของการหยิก / การปรับระดับ: 1.5-8.0 มม
• หยิก / ปรับระดับความเร็ว: 0-11M / นาที

• ความหนาของแถบเหล็ก: 1.5-8.0 มม
• ความกว้างของแถบเหล็ก: 240-640 มม
• ประเภทการตัด: ไฮดรอลิก
• ประเภทการบีบอัด: ไฮดรอลิก
• ประเภทการเชื่อม: การเคลื่อนย้ายด้วยมอเตอร์
• ยี่ห้อ: เซี่ยงไฮ้ CO2 เครื่องเชื่อม
• แรงดันใช้งานไฮดรอลิก: 10Mpa
• วัสดุใบมีด: H13

• เส้นผ่านศูนย์กลาง: 10,000 มม
• ความหนาของเหล็กม้วน: 1.5-8.0 มม
• ความกว้างของแถบ: 240-640 มม
• ความเร็วลำเลียงวัสดุ: Vmax=100-180m/min
• กำลังมอเตอร์ป้อน: DC 90kw Z4-200-31 (ผู้ผลิต: WANGPAI)
• กำลังมอเตอร์ของตัวสะสม: AC 15KWX16
• ความยาวในการจัดเก็บ: 500-1,000M

• ประเภททั่วไป: W ดัด
• ประเภทไดรฟ์กลุ่มลด: เฟืองเกลียว (คาร์บูไรซิ่ง)
• ระบบเปลี่ยนเร็ว U-Joint (เพลาอะไหล่สำหรับเปลี่ยนม้วนและกล่อง B/R 1 ชุด)
• ระบบนำทางด้านข้างและระบบ Pinch Roll

• วัสดุท่อ: SRT355, SGT355 (STK490, SGH490, POSMAC)
• ท่อกลม: 76-203 มม. ความหนา: 1.5-8.0 มม
• ท่อสี่เหลี่ยม: 75x75-150x150 มม. ความหนา: 1.5-8.0 มม.
• ความเร็วสายสูงสุด: 60 ม./นาที
• ความยาวตัดท่อ: 4000~15000 มม
• ความแม่นยำในการตัด: ±2 มม

• ความยาวรวม: ประมาณ 25 เมตร
• ระยะพิทช์ม้วน: 600 มม
• ระบบขับเคลื่อน: มอเตอร์ AC (3EA) พร้อมโซ่และการควบคุมความเร็วด้วยอินเวอร์เตอร์
• รวมถึงการตรวจสอบการลื่นไถลและช่องท่อที่ไม่ดี

• เส้นผ่านศูนย์กลางท่อ: Φ76-Φ203มม
• ระยะม้วนลูกกลิ้งแก้ไข: 650 มม
• ความเร็วในการแก้ไข: 20-60 ม./นาที
• กำลังมอเตอร์: 55kw × 2 ชุด

Q1: คุณเป็นผู้ผลิตหรือบริษัทการค้าหรือไม่?
A1: เราเป็นผู้ผลิตประสบการณ์มากกว่า 20 ปี

Q2: ขนาดสูงสุดของท่อที่คุณผลิตได้คือเท่าไร?
A2: สูงสุด φ630มม

Q3: ฉันสามารถเยี่ยมชมสายการผลิตเครื่องลูกค้าของคุณได้หรือไม่?
A3: ใช่ แต่ฉันต้องได้รับข้อตกลงจากลูกค้าก่อน

Q4: ข้อดีของเครื่องของคุณคืออะไร?
A4: ประกอบด้วยแบบอัตโนมัติเต็มรูปแบบ, การขึ้นรูปโดยตรง, ลูกกลิ้งแบ่งปัน ระบบการเปลี่ยนแปลงที่รวดเร็ว

Q5: ฉันจะได้รับใบเสนอราคาได้อย่างไร?
A5: กรุณาส่งความต้องการขนาดท่อความหนามาให้เรา
