| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | TENGTIAN |
| ได้รับการรับรอง: | CE ISO9000 BV |
| หมายเลขรุ่น: | 114 |
| คุณสมบัติ | ค่า |
|---|---|
| รุ่น | 114 |
| คุณสมบัติ | ความแม่นยำสูง |
| ประเภทท่อ | ท่อกลม, ท่อเหลี่ยม และท่อสี่เหลี่ยมผืนผ้า |
| ช่วงเส้นผ่านศูนย์กลาง | 76 - 114 มม. |
| ความหนา | 1.5 - 4.0 มม. |
| ความยาวในการตัด | 4 - 6 ม. |
| การรับประกัน | หนึ่งปี |

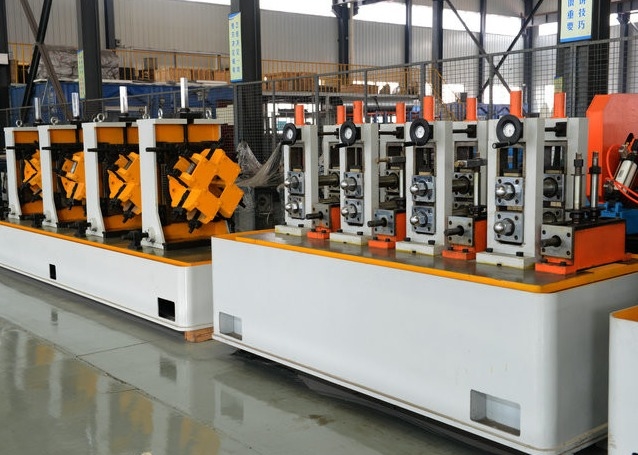

เครื่องจักรผลิตท่ออัตโนมัติขนาดใหญ่ 76-114 มม. ได้รับการออกแบบมาเพื่อผลิตท่อเชื่อมที่มีความแม่นยำสูง โดยมีเส้นผ่านศูนย์กลางตั้งแต่ φ76 ถึง φ114.3 มม. และความหนาของผนัง 1.5-4.0 มม. รวมถึงท่อเหลี่ยมขนาดเดียวกัน ด้วยการออกแบบการส่งผ่านลูกกลิ้งขั้นสูง สายการผลิตนี้ให้ท่อเหล็กเชื่อมคุณภาพสูงพร้อมการประกอบที่มีความแม่นยำสูง
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| วัสดุท่อ | เหล็กกล้าคาร์บอนต่ำและเหล็กโครงสร้างโลหะผสมต่ำ |
| OD ของขดลวด | φ1000～φ1600 มม. |
| ID ของขดลวด | φ480～φ510 มม. |
| ความกว้างของแถบ | 160～320 มม. |
| ความหนาของแถบ | 1.5～4.0 มม. |
| น้ำหนักของแถบ | ≤5 ตัน |
| ความหนาในการเชื่อม | 1.5-4.0 มม. |
| ความแม่นยำในการตัด | 0～3 มม. |
| ความเร็วในการขึ้นรูป | 20-60 ม./นาที |
| รุ่น | ช่วงเส้นผ่านศูนย์กลาง | ความหนาท่อ | ความเร็วสาย (ม./นาที) |
|---|---|---|---|
| HG20 | 8-25.4 มม. | 0.3-1.2 มม. | 120 |
| HG32 | 10-32 มม. | 1.4-1.5 มม. | 120 |
| HG50 | 16-76 มม. | 0.7-2.5 มม. | 30-120 |
| HG76 | 25-76 มม. | 1-4 มม. | 30-100 |
| HG89 | 32-89 มม. | 1-4.5 มม. | 30-80 |
| HG114 | 45-114 มม. | 1.5-5.0 มม. | 30-60 |
| HG165 | 60-165 มม. | 3-7 มม. | 30-50 |
| HG219 | 114-219 มม. | 4-8 มม. | 20-40 |
| HG273 | 114-273 มม. | 4-10 มม. | 15-30 |
| HG325 | 165-325 มม. | 4-10 มม. | 10-30 |
| HG426 | 165-426 มม. | 4-12.7 มม. | 8-25 |
| HG508 | 219-508 มม. | 4-16 มม. | 8-20 |
