| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | TENGTIAN |
| ได้รับการรับรอง: | ISO9001.BV,CE |
| หมายเลขรุ่น: | 76 |
| คุณลักษณะ | ค่า |
|---|---|

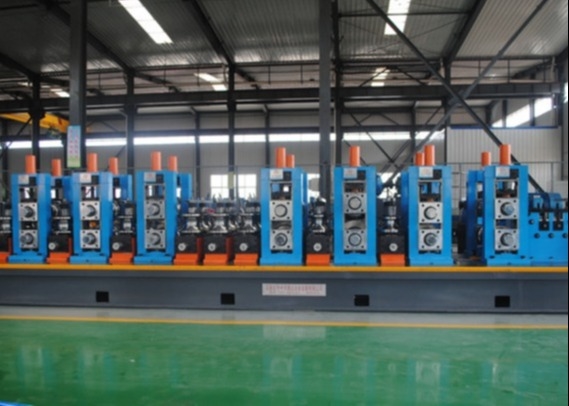

| ชื่อการผลิต | เครื่องจักรผลิตท่อ ERW ความแม่นยำสูงสีน้ำเงินสำหรับท่อกลม |
| การใช้งาน | ก๊าซธรรมชาติ, ท่อระบายน้ำ, การผลิตท่อ 3 NB |
| แรงดันไฟฟ้า | 380V/220V |
| เส้นผ่านศูนย์กลางท่อ | 16-76 มม. |
| ความหนา | 0.7-2.5 มม. |
| ความเร็ว | 30-120 ม./นาที |
| วัสดุลูกกลิ้ง | Cr12/SKD11 |
เครื่องคลายขด → เครื่องตัดและเชื่อม → ตัวสะสม (กรง) → เครื่องขึ้นรูป → การเชื่อม HF → เครื่องปรับขนาด → เลื่อยบิน (เลื่อยเย็น) → โต๊ะวิ่งออก → การทดสอบไฮโดร → การเผชิญหน้าปลายสำหรับมาตรฐาน API สามารถติดตั้งอุปกรณ์ทดสอบออนไลน์ได้ รวมถึงอุปกรณ์ทดสอบไฮโดร อุปกรณ์เผชิญหน้าปลาย การทดสอบ UT การทดสอบ ECT เป็นต้น
สายการผลิตท่อเชื่อมตรงความถี่สูง 76 ใช้ในการผลิตท่อเหล็กเชื่อม หลังจากดูดซับเทคโนโลยีการผลิตท่อขั้นสูงจากทั้งในและต่างประเทศ สายการผลิตที่ออกแบบใหม่ของเรามีความประหยัดและใช้งานได้จริง
| มาตรฐาน | สอดคล้องกับมาตรฐาน YB189-64 |
|---|---|
| วัสดุ | เหล็กกล้าคาร์บอนต่ำและเหล็กโครงสร้างโลหะผสมต่ำ |
| คุณสมบัติทางกล | σb≤380Mpa, σs≤275MPa |
| ความกว้างของแถบ | 50-240 มม. |
| ความหนาของแถบ | 0.4-2.75 มม. |
| I.D. ของขดลวด | Φ508mm |
| O.D. ของขดลวด | φ1800mm |
| น้ำหนักขดลวด | ≤3.0T |
| เส้นผ่านศูนย์กลางท่อกลม | Φ16-φ76mm |
|---|---|
| ความหนาท่อ | 0.4-2.75 มม. |
| ความยาวท่อสำเร็จรูป | 4-6 ม. |
| ความแม่นยำในการตัดความยาว | ±2mm |
| ความเร็วในการขึ้นรูป | 60-120 ม./นาที |
| ปริมาณพลังงาน | ประมาณ 600KW |
|---|---|
| แหล่งพลังงาน | 380V/60Hz/3 เฟส |
| การไหลของน้ำหล่อเย็นหมุนเวียน | 20T/h-30 T/h |
| ปริมาณสระ | 30m³ |
| การไหลของอากาศอัด | 5m³/นาที |
| แรงดัน | 5-11kg/cm² |
กว้าง 6 ม., ยาว 70 ม., สูงอย่างน้อย 5 ม. จากรางเพดานถึงพื้น
