| สถานที่กำเนิด: | เหอเป่ย์ |
| ชื่อแบรนด์: | Tengtian |
| ได้รับการรับรอง: | CE, ISO9001, BV |
| หมายเลขรุ่น: | HG50 |
| ชื่อผลิตภัณฑ์ | โรงงานผลิตท่อเชื่อมความถี่สูง 50 มม. |
| ความต้านทานแรงดึง | σb≤500 Mpa |
| ช่วงความหนา | 1.7 มม. เป็นต้น |
| ความเร็วในการผลิต | 20-80 ม./นาที |
| ความยาวในการตัด | 6 ม., 7 ม., 8 ม....12 ม. |
| ช่วงขนาดท่อ | φ12.7-50 มม. |
| การรับประกัน | หนึ่งปี |
| ประเภทการเชื่อม | การเชื่อมด้วยความถี่สูง |

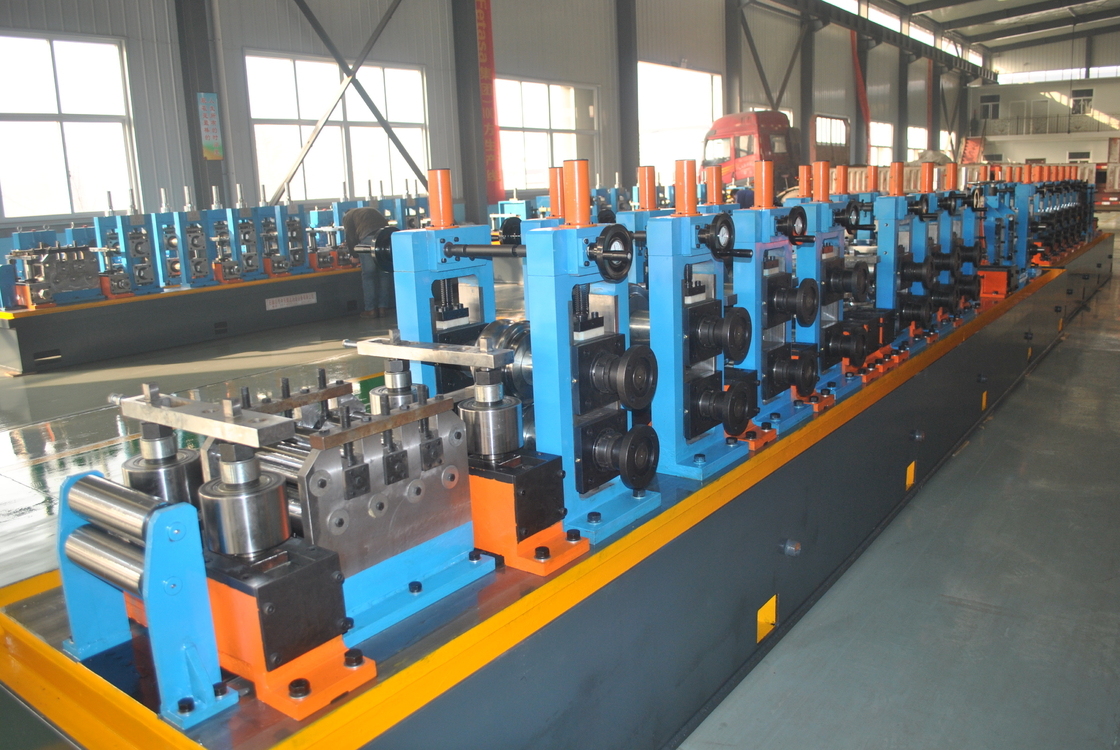

โรงงานผลิตท่อเชื่อมความถี่สูงนี้ได้รับการออกแบบมาเพื่อผลิตท่อเหล็กที่มีความแม่นยำ รวมถึงรูปทรงกลม สี่เหลี่ยมจัตุรัส และสี่เหลี่ยมผืนผ้าสำหรับการใช้งานในอุตสาหกรรม ระบบนี้มีดีไซน์การส่งผ่านลูกกลิ้งขั้นสูงเพื่อคุณภาพที่เหนือกว่าและความแม่นยำของมิติ
| มาตรฐาน | SPHC, SPHT-2, SS 400, SS440, SS490 |
| วัสดุ | เหล็กคาร์บอนต่ำและเหล็กโครงสร้างโลหะผสมต่ำ |
| คุณสมบัติทางกล | σb≤520Mpa, σs≤365MPa |
| ความกว้างของแถบ | 39-160 มม. |
| ความหนาของแถบ | 0.5-2.5 มม. |
| เส้นผ่านศูนย์กลางท่อ | ท่อกลม: φ12.7-50 มม. |
| ความหนา | 0.5-2.5 มม. |
| ความยาว | มาตรฐาน 6 ม. (มีขนาดที่กำหนดเอง) |
| ความแม่นยำในการตัด | 0-6 มม. |
| ความเร็วในการขึ้นรูป | สูงสุด 80 ม./นาที |
การตัดไฮดรอลิกพร้อมความสามารถในการเชื่อมด้วยตนเองสำหรับการเชื่อมต่อปลายแถบ มีการจัดตำแหน่งด้วยตนเองสำหรับความกว้างของแถบ 39-160 มม. และความหนา 0.5-2.5 มม.
| การขึ้นรูป OD ท่อ | φ12.7-50 มม. |
| ความเร็วในการขึ้นรูป | 30-80 ม./นาที |
| แท่นขึ้นรูป (แนวนอน) | 7 |
| แท่นขึ้นรูป (แนวตั้ง) | 9 |
| มอเตอร์หลัก | 132kw |
มีคุณสมบัติการเคลื่อนที่ของท่ออัตโนมัติด้วยมอเตอร์ 3KW และตัวแปลงความถี่สำหรับการควบคุมความเร็ว รวมถึงเครื่องบรรจุภัณฑ์แบบง่ายพร้อมการจัดตำแหน่งด้วยระบบนิวเมติก
| กำลังไฟขาออกที่กำหนด | 200kW |
| ความถี่ขาออก | 350-420kHz |
| ระบบระบายความร้อน | การระบายความร้อนด้วยอากาศ-น้ำ (การไหล 25m³) |
| แรงดันไฟฟ้าขาเข้า | สามเฟส 380V/50Hz |
