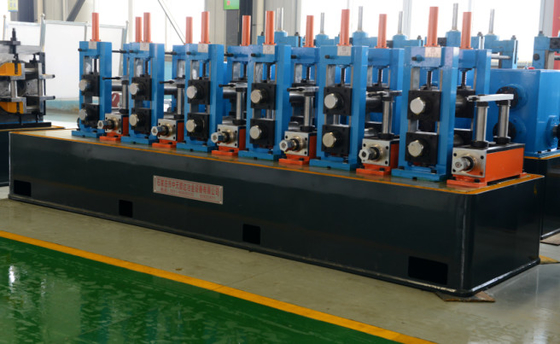

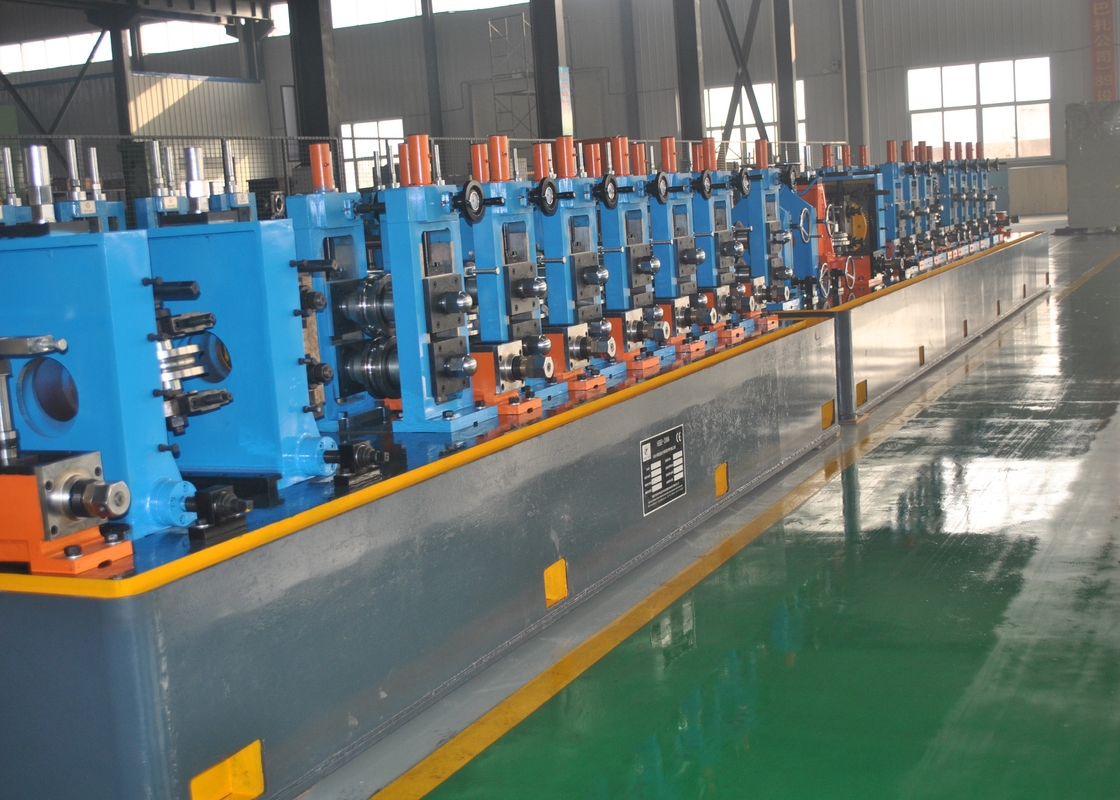

โรงสีท่อเชื่อมความถี่สูง HG63x3.0mm โรงสีท่อเชื่อมไฟฟ้าตรง

ฉันสรุป

HG63x3 ความถี่สูงสายการผลิตท่อผสมตรงถูกใช้ในการผลิตท่อเหล็กผสมผสมของ Φ25mm-Φ63mm กับ 1.5mm-3.0mm ของความหนาผนัง, สามารถผลิตท่อโปรไฟล์ 20X20-50X50mm,ความหนา 1.5-3.0 มิลลิเมตร หลังจากที่เราดูดซึมเทคโนโลยีการผลิตท่อที่ทันสมัยจากต่างประเทศและในประเทศสายการผลิตที่ออกแบบใหม่ของเรา และแต่ละหน่วยของสายการผลิตไม่เพียงแต่เศรษฐกิจ แต่ยังเป็นจริง.

II.หลัก เงื่อนไข:

2.1ท่อเหล็ก รายละเอียด

2.2สตริป เหล็ก

2.2.1 ความกว้างของสเตียร์สเตียร์: 80mm-200mm ความหนาของสเตียร์สเตียร์: 1.5mm-3.0mm

2.2.2 เหล็กคาร์บอนต่ําและเหล็กสแตนเลสต่ํา: δb≤500Mpa σs≤235MPa

2.2.3 สายสอยสแตนเลส: กว้างภายใน: Φ550-610mm (ผู้ซื้อยืนยันในที่สุด)

2.2.4 กว้างภายนอก: 1000mm-1800mm (ผู้ซื้อยืนยันในที่สุด)

2.2.5 น้ําหนักแผ่นเหล็ก: สูงสุด 3.5T

2.3 พลังงานไฟฟ้าที่ติดตั้ง: ประมาณ 400KW พลังงานไฟฟ้า: 380V, 50Hz (ตามพื้นที่)

2.4 ความเร็วในการปั้น: สูงสุด 90m/min

PS: กว้างสูงสุดและความหนาสูงสุด ไม่ตรงกับความเร็วสูงสุด

2.5 ขนาดของสายทั้งหมด: ประมาณ 60X6m

III.กระแสทางเทคนิคของการผลิต สาย

เลื่อนขึ้น → เปิดลวด → หัวตัด, หาง → สายเหล็ก

→ รูปแบบ → การปั่นด้วยอัตราต่อรองความถี่สูง → การกําจัดการบดภายนอก → การปรับขนาด → การตัด

→ ตรวจสอบและเก็บ → น้ําหนัก → การติดป้าย

IVอุปกรณ์การประกอบและปารามิเตอร์หลักของ หน่วย:

• ไฮดรอลิก ดับเบิ้ล- โคเน่ อุปกรณ์ปลด

อุปกรณ์นี้มีไฮดรอลิกแคลมปิ้งแบบคอนสองตัว หัวคอน uncoiler แคลมคอนเหล็กด้วยฟังก์ชันของกระบอกเคลื่อนคอนจากนั้นกดม้วนของปลายเปิดเคลื่อนไหวลงเพื่อกระชับม้วนเหล็ก. คอน uncoilerหมุน, เปิดปลาย s peeler swings ขึ้นและใกล้กับ coil. เมื่อหัว coil เหล็กหมุนไปยัง peeler, มันจะเปลือกหัว coil และ flatten มัน

กว้างภายในของสแตนเลส:Φ 550-610mm

กว้างภายนอกของสแตนเลส: Φmax=1800mm ความกว้างของสแตนเลส: 80mm-200mm

ความหนาของสแตนเลส: 1.5mm-3.0mm

น้ําหนักสูงสุดของสแตนเลส: 3.5T

2.การตัด เครื่องเชื่อม

ปฏิบัติการ:

มันใช้ในการตัดขนานหางของแผ่นเหล็ก ที่เพิ่งเข้าในเครื่องสะสม และหัวของแผ่นที่ออกมาจาก uncoiler แล้วผสมมันด้วยกัน

โครงสร้าง:

ไฮดรอลิก Shearing และการปั่นด้วยมือ ความกว้างสแตนเลสสแตนเลส: 80mm-200mm ความหนาของสแตนเลสสแตนเลส: 1.5mm-3.0mm วิธีการศูนย์กลาง: มือ

เครื่องสะสมสไพร่ใช้ในการรับสแตนเลสสแตนเลสโดยไม่ต่อเนื่องจาก uncoiler และในเวลาเดียวกันให้สแตนเลสสแตนเลสกับหน่วยการสร้างอย่างต่อเนื่องความสามารถของการจองสามารถควบคุมโดยสไพรอัลคู่ความแตกต่างของวงกลมของแนวขนานภายนอกและภายใน คูณจํานวนของแนวขนานคือความสามารถในการจองมีการนําม้วนสนับสนุนยืนและพื้นที่ torsion ในด้านหน้าของสะสมสไพร่สายสแตนเลสจะเปลี่ยนจากสภาพแนวราบไปสภาพแนวตั้งกลมถอนรถยนต์สามารถเปลี่ยนสแตนเลสจากสภาพราบเป็นสภาพตั้ง. รถถยนต์ถอนม้วนถูกขับเคลื่อนโดยเครื่องไฟฟ้า, ซึ่งและหน่วยขับเคลื่อนของอัคคูเลเตอร์ถูกควบคุมโดยโต๊ะปฏิบัติการ

ความกว้างของเหล็ก: 80mm-200mm

ความหนาของสแตนเลส: 1.5mm-3.0mm

ความยาวในการเก็บ: 400-1000 มม.

ความเร็วการออกสูงสุด: เท่ากับความเร็วของสายทั้งหมด

ลักษณะการทํางาน: ทางเข้าภายนอกและทางออกภายใน

กว้าง:4.2m

4.เครื่องบดและปรับขนาด

การสร้าง ส่วน:

ฐานม้วนแนวราบ: 7 ฐานม้วนแนวตั้ง: 9

ส่วนปั่น:

สแตนด์กล่องกล่อง; สแตนด์กล่องสกัด; สแตนด์สแตนด์สแตนด์สแตนด์สแตนด์สแตนด์สแตนด์สแตนด์สแตนด์สแตนด์สแตนด์สแตนด์

ส่วนขนาด:

ฐานม้วนแนวราบ: 5 ฐานม้วนแนวตั้ง: 5

ตุรกี หัว:2 ชุด (ชนิดม้วน 4)

มอเตอร์ DC หลัก:การปรับปรุงส่วน: 75Kw 1 ชุด;

ส่วนขนาด: 75Kw 1 ชุด

หลัก เครื่องลด:2 ชุด

โครงสร้างและผลงานหลักของอุปกรณ์

ชุดอาหาร

ส่วนใหญ่เป็นขอบบนและล่างของสแตนเลส, ง่ายสําหรับสแตนเลสออกจากวงจรเรียบร้อยในเครื่องปั้น, ป้องกันสแตนเลส bobbing ขึ้นและลง.

ประกอบด้วยคู่ของม้วนและข้อมือซ้ายและขวา วัสดุม้วนคือ Gr15 กระบวนการดับความถี่สูง ความแข็ง HRC58-62แบรคเกตซ้ายและขวาคือโครงสร้างการปั่นแผ่นเหล็ก

เครื่องปรับระดับแบบปรับระดับแบบปรับระดับแบบปรับระดับแบบปรับระดับแบบปรับระดับแบบปรับระดับแบบปรับระดับแบบปรับระดับ

ส่วนใหญ่คือการจัดระดับของสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตีย

โดยใช้โครงสร้างแบบม้วนชั้นบน 2 ชั้นล่าง 3 ชั้นล่าง 5 สามารถปรับลําพังได้ โดยใช้ม้วนข้างบน 2 ชั้น เพื่อควบคุมระยะว่างของม้วนชั้นบนและชั้นล่าง ตามลําดับวัสดุของม้วนการปรับระดับคือ Gr15, การดับความถี่สูง ความแข็งในการดับ HRC58-62

ฐานม้วนแนวราบ

กรอบม้วนแนวราบเป็นองค์ประกอบหลักของโรงงานพิมพ์และขนาด โดยสายในท่อและการรับประกันความแม่นยําขนาดของท่อเหล็กทําโดยมันรางม้วนแนวราบที่มีโครงสร้างกานตารีการเปลี่ยนเลื่อนข้าง

กว้างของแกนม้วนแนวราบคือ Ф65mm; วัสดุคือ 40Cr; ความถี่ความถี่สูง

ยืนม้วนตั้งเป็นองค์ประกอบหลักของการสร้างและขนาดโรงงาน, การช่วยเหลือหลัก deformation โรเลอร์แนวราบ, ป้องกัน strip rebound, ดับส่วนหนึ่งของขอบของการรอยืด

ยืนยันม้วนแนวตั้งใช้งานปรับสกรูเดียว, ในการเปลี่ยนม้วน

กว้างของ Roll Shaft คือ Ф40mm วัสดุคือ 40Cr, ความถี่สูงการดับ

การปรับปรุงการรักษาหลังการหมุนแบบหยาบคาย, และจากนั้นเพื่อจบการหมุน, หลังจากการหมุนจบการดับความถี่สูง, ความแข็งในการดับ HRC45-55, การบดหลังจากการดับความถี่สูง,ความหยาบของพื้นผิวน้อยกว่า 0.8, องศาโคเอชเชียลต่ํากว่า 002, การออกของใบหน้าต่ํากว่า 002

สแตนด์นําสายผ่า

สะพาย Seam Guide Stand เป็นหลักการควบคุมขนาดของมุมการเปิดและทิศทางของสอ, สอแม่นยําในม้วน extruding, เพื่อให้แน่ใจว่าคุณภาพการสอ,กรอบม้วนนําสามารถบวกหรือลบ 20 องศาตามหมุนแกนท่อ, ปรับขึ้นและลง และรอบ

สต็อปสกรีนโรล

Squeeze Roll Stand เป็นส่วนใหญ่ที่ความถี่สูงการทําความร้อนท่อบิลเล็ต extrusion ในท่อ welded เป็นส่วนใหญ่ของการรับประกันคุณภาพการปั่นโครงสร้างกรอบม้วน extruding เหมือนกับม้วนตั้ง

Squeeze Roll Shaft Dia. คือ Ф45mm; วัสดุคือ 40Cr; การดับความถี่สูง

การบํารุงรักษาหลังการหมุนแบบหยาบคาย และต่อมาจบการหมุน

ถอนเครื่อง Burr นอก

เครื่องตัดขัดขัดขัดขัดขัดขัดขัดขัดขัดขัดScrapers สามารถปรับและมีฟังก์ชันยกเร็วโดยแคมมีกลมรองรับสองกลม ภายใต้รองมีด เพื่อรับรองการบด

การเย็นด้วยน้ํา

มันใช้ในการเย็นพื้นที่ผสมเพื่อให้แน่ใจว่าท่อเหล็กถูกขัดตรงอย่างแม่นยํา. มันใช้ประเภทโครงสร้างที่รวมการฉีดและน้ําอาบน้ําในหนึ่ง.

อุปกรณ์ขัดตรงแบบหยาบ

ชื่ออีกอย่างคือหัวทุรก และระบุในส่วนสุดท้ายของโรงงานปรับขนาด, มันถูกใช้เพื่อขัดท่อตรงมันประกอบด้วยสองชุดของสี่ม้วนการขัดตรงและหัวสามารถหมุนและปรับสําหรับขวาและซ้ายมันใช้ทางสามจุดไปสู่ท่อเหล็กตรง
