โรงงานผลิตท่อเชื่อมความถี่สูง HG63x3.0 มม. สำหรับท่อเหล็ก

Name: โรงงานผลิตท่อเชื่อมความถี่สูง HG63x3.0 มม. สำหรับท่อเหล็ก
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG63
Price: 50,000.00 USD
Availability: InStock

รายละเอียดผลิตภัณฑ์:

สถานที่กำเนิด:	เหอเป่ย์
ชื่อแบรนด์:	TengTian
ได้รับการรับรอง:	CE, ISO9001, BV
หมายเลขรุ่น:	HG63

ข้อมูลรายละเอียด

สถานที่กำเนิด:

เหอเป่ย์

ชื่อแบรนด์:

TengTian

ได้รับการรับรอง:

CE, ISO9001, BV

หมายเลขรุ่น:

HG63

ชื่อผลิตภัณฑ์:

โรงสีท่อเชื่อมความถี่สูง HG63x3.0mm โรงสีท่อเชื่อมไฟฟ้าตรง

ความหนาของคอยล์:

1.5-3มม

ความกว้างของคอยล์:

80-200มม

เส้นผ่าศูนย์กลางด้านใน:

φ550?? φ610 มม.

เส้นผ่าศูนย์กลางด้านนอก:

φ1,000~φ1800มม

ความเร็ว:

สูงสุด 90 ม./นาที

การรับประกัน:

หนึ่งปี

วัสดุ:

HRC คาร์บอนต่ำ

Keywords:

High Frequency Welded Pipe Mill

เน้น:

High Light

เน้น:

63mm welded tube mill machine

Straight Electric welded tube mill machine

3.0mm high frequency welded pipe mill

ข้อมูลการค้า

จำนวนสั่งซื้อขั้นต่ำ:

1 ชุด

ราคา:

$100000 to $1 million

รายละเอียดการบรรจุ:

ส่งออกบรรจุภัณฑ์กันน้ำและสมุทร

เวลาการส่งมอบ:

60 วันทำงาน

เงื่อนไขการชำระเงิน:

l/c, t/t

สามารถในการผลิต:

50 ชุด/ปี

คำอธิบายผลิตภัณฑ์

ท่อเชื่อมความถี่สูง HG63x3.0mm

ข้อมูลจำเพาะของผลิตภัณฑ์

คุณสมบัติ	ค่า
ความหนาของขดลวด	1.5-3 มม.
ความกว้างของขดลวด	80-200 มม.
เส้นผ่านศูนย์กลางภายใน	φ550～φ610mm
เส้นผ่านศูนย์กลางภายนอก	φ1000～φ1800mm
ความเร็วสูงสุด	90m/min
การรับประกัน	หนึ่งปี
วัสดุ	เหล็กคาร์บอนต่ำ HRC

ภาพรวมผลิตภัณฑ์

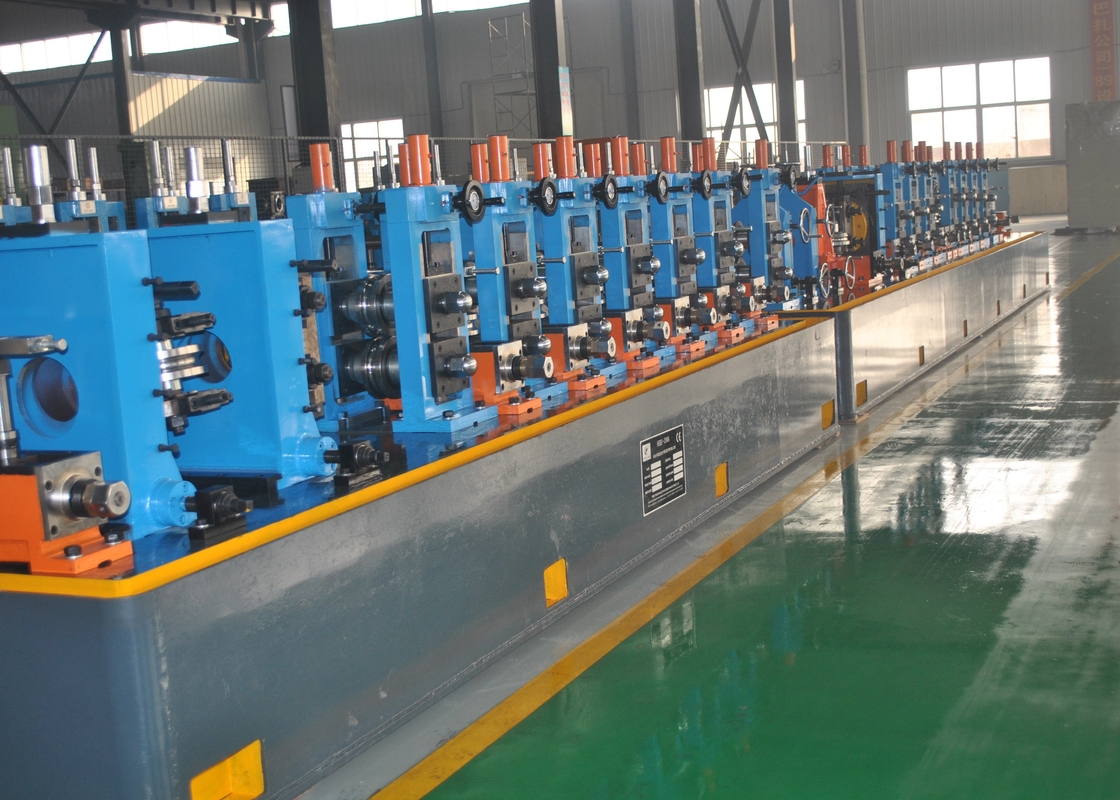

สายการผลิตท่อเชื่อมตรงความถี่สูง HG63x3 ผลิตท่อเหล็กเชื่อม Φ25mm-Φ63mm ที่มีความหนาของผนัง 1.5mm-3.0mm สามารถผลิตท่อโปรไฟล์ 20X20-50X50mm ด้วยการผสมผสานเทคโนโลยีการผลิตท่อขั้นสูงในประเทศและต่างประเทศ สายการผลิตที่เป็นนวัตกรรมนี้จึงนำเสนอโซลูชันที่ประหยัดและใช้งานได้จริง

ข้อมูลจำเพาะทางเทคนิค

ข้อมูลจำเพาะของท่อกลม	φ25-φ63mm, ความหนา: 1.5-3.0mm
ข้อมูลจำเพาะของท่อสี่เหลี่ยม	20X20-50x50mm, ความหนา: 1.5-3.0mm
ความกว้างของแถบเหล็ก	80mm-200mm
ความหนาของแถบเหล็ก	1.5mm-3.0mm
กำลังติดตั้งไฟฟ้า	ประมาณ 400KW
ความเร็วในการขึ้นรูป	สูงสุด 90m/min
ขนาดสายการผลิต	ประมาณ 60X6m

ขั้นตอนทางเทคนิคของสายการผลิต

เลื่อนขึ้น
คลายขด
ตัดหัว, ท้าย
การเชื่อมชนหัว-ท้ายของแถบเหล็ก
ตัวสะสมแบบเกลียว
การขึ้นรูป
การเชื่อมเหนี่ยวนำความถี่สูง
การกำจัดเสี้ยนภายนอก
การปรับขนาด
การตัด
การตรวจสอบและรวบรวม
การชั่งน้ำหนัก
การทำเครื่องหมาย
การเข้าถึงคลังสินค้า

ส่วนประกอบหลัก

เครื่องคลายขดแบบไฮดรอลิกสองกรวย: มีคุณสมบัติการหนีบไฮดรอลิกแบบกรวยคู่พร้อมฟังก์ชันกระบอกสูบเคลื่อนที่ของกรวย เส้นผ่านศูนย์กลางภายใน: Φ550-610mm, เส้นผ่านศูนย์กลางภายนอก: Φ สูงสุด=1800mm.

เครื่องตัดและเชื่อม: ตัดปลายแถบแบบขนานและเชื่อมเข้าด้วยกัน จัดการความกว้างของแถบ: 80mm-200mm, ความหนา: 1.5mm-3.0mm.

ตัวสะสมแบบเกลียว: ให้แถบเหล็กต่อเนื่องไปยังหน่วยขึ้นรูป ความยาวในการจัดเก็บ: 400-1000mm, เส้นผ่านศูนย์กลาง: 4.2m.

โรงงานขึ้นรูปและปรับขนาด: 7 แท่นวางลูกกลิ้งแนวนอน, 9 แท่นวางลูกกลิ้งแนวตั้ง มอเตอร์ DC หลัก: 75Kw แต่ละตัวสำหรับส่วนการขึ้นรูปและการปรับขนาด

เครื่องเชื่อมความถี่สูง 200Kw: ประเภทระบายความร้อนด้วยน้ำต่อน้ำ, รุ่น all-in-one, ประเภทขนาน

รายละเอียดโครงสร้างอุปกรณ์

ชุดป้อน: ควบคุมขีดจำกัดบนและล่างของแถบเหล็กเพื่อการทำงานที่ราบรื่น
เครื่องปรับระดับแบบพาสซีฟห้าลูกกลิ้ง: ปรับระดับแถบเหล็กโดยใช้โครงสร้างลูกกลิ้งบน 2/ล่าง 3
แท่นวางลูกกลิ้งแนวนอน: ส่วนประกอบสำคัญสำหรับการก่อตัวของท่อเหล็กด้วยเพลา Φ65mm
แท่นวางลูกกลิ้งแนวตั้ง: การปรับสกรูเดี่ยวด้วยเพลา Φ40mm
แท่นวางนำรอยเชื่อม: ควบคุมมุมเปิดและทิศทางการเชื่อม (ปรับ ±20°)
แท่นวางลูกกลิ้งบีบ: อัดท่อเหล็กด้วยเพลา Φ45mm
อุปกรณ์กำจัดเสี้ยนภายนอก: ระบบตัดคู่สำหรับการขูดรอยเชื่อม
การระบายความร้อนด้วยน้ำ: ผสมผสานการพรมน้ำและอ่างน้ำเพื่อการยืดตรงที่แม่นยำ
อุปกรณ์ยืดตรงแบบหยาบ: ชุดยืดตรงสี่ลูกกลิ้งสองชุดพร้อมวิธีการสามจุด

ระบบส่งกำลัง

ชุดเพลา Cardan: เชื่อมต่อกระปุกเกียร์กับแท่นวางลูกกลิ้งแนวนอนพร้อมฟังก์ชันป้องกันการโอเวอร์โหลด

กระปุกเกียร์ลด: ตัวลดเกียร์โค้งสกรูรองพร้อมวัสดุเกียร์เอียง 20CrMnTi เพื่อความทนทาน
