โรงสีท่อเชื่อมความถี่สูง 90ม./นาที 0.7-1.5มม

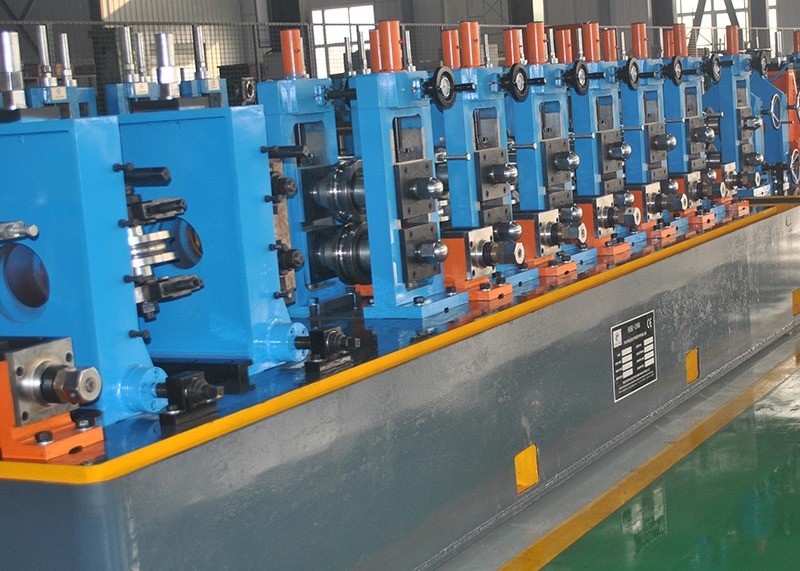

สายการผลิตท่อผสมความถี่สูง HG32 ได้ถูกออกแบบมาเพื่อผลิตท่อผสมขนาด กว้าง 45 มม.ความหนาผนัง 5 มิลลิเมตร เช่นเดียวกับท่อสี่เหลี่ยมและสี่เหลี่ยมและท่อบิดของขนาดที่ตรงกันการนําออกแบบการผ่านม้วน, เส้นการผลิตสามารถผลิตท่อเหล็ก welded ด้วยการแปรรูปที่มีคุณภาพที่ดีและการประกอบความละเอียดสูง.

ตามแนวทางการออกแบบของการปรับปรุงลักษณะการทํางานและสิ่งแวดล้อมและความปลอดภัยและลักษณะการผลิต, ลดต้นทุนของม้วนเพื่อรับประกันประสิทธิภาพสูงสายการผลิต HG32 ใช้แบบการออกแบบรูระยะสอง.

ปริมาตรและรายละเอียดหลัก:

1.วัสดุ รายละเอียด:

ติดตามมาตรฐาน YB189-64

วัสดุ: เหล็กคาร์บอนต่ํา และเหล็กสแตนเลียมต่ํา สําหรับการก่อสร้าง

• คุณสมบัติทางกล: σ_b≤ 520Mpa,σ_s≤365MPa
• ความกว้างของเส้น: 50 ∼ 140 มม.
• ความหนาของแผ่น:0.7 ละ 1.5 มม.
• กว้างภายในของโค้ล:φ480?? φ520mm

กว้างภายนอกของโค้ล:φ1000?? φ1500mm

น้ําหนักโค้ล: ≤2T

2รายละเอียดของท่อผสม:

(1) กว้างท่อกลม: φ16 √φ45mm

(2) ความหนาผนังของท่อ:0.7 ละ 1.5 มม.

(3) ความยาวการตัดที่คง: 49m

(4) ความแม่นยําในการตัดท่อ: 0 ∼ 3 มม

3ความเร็วในการสร้าง: 30~90m / นาที

4. พลังงานไฟฟ้า น้ําและอากาศ

1.อุปกรณ์ปลด

เครื่องปลดลวดมีโครงสร้างแบบขยายตัวคู่และคานติเลเวอร์ แมนเดรล ซึ่งประกอบด้วยสองส่วนหลัก คือส่วนใหญ่และฐานที่ตั้งส่วนใหญ่ของร่างกายได้รับการออกอากาศระบบเพื่อตอบสนองความต้องการของการขยาย, การหดหักและเบรคของ mandrels.

มีหมากสองหมากบนร่างหลัก แต่ละหมากประกอบด้วยการเชื่อมโยงสี่แท่นที่สามารถเคลื่อนไหว radially ในเวลาเดียวกันการเชื่อมโยงสี่แทงในสองกลุ่มถูกติดตั้งบนสอง shaft ตามลําดับขับเคลื่อนโดยกระบอกอากาศ พวกเขาขยายและหดตัว radially เมื่อ mandrel หนึ่งเป็น uncoiling, อีกหนึ่งที่ปลายอื่น ๆ การหดตัวเพื่อบรรทุก coil ใหม่และยึดมันโดยการขยายซึ่งติดตั้งแขนป้องกันบนกระบอกเพื่อป้องกันโค้ลจากการปลดปลายระหว่าง uncoiling. เมื่อการทํางานการปลดลมของแกนในการทํางานเสร็จสิ้น, ดึงลงแกน pin จัดการและหมุนแกน 180 ° มือ. จากนั้นผลักแกน pin กลับไปที่ช่องจัดการของมันตอนนี้โค้ลใหม่อยู่ในตําแหน่งทํางานหมุนเวียนซ้ําในวิธีนี้

2.เครื่องตัดและปั่น

เครื่องตัดและปั่นใช้ในการตัดปลายที่ไม่เรียบร้อยของแผ่น แล้วเชื่อมแผ่นด้วยการผสม

3.อุปกรณ์สะสมสไพร่แนวราบ

หน่วยนี้เป็นหลักรวมในเครื่องพิมพ์ & พกพัสดุอุปกรณ์, รวมสะสม, พกพัสดุหน่วย, หน่วยควบคุมไฟฟ้า

(1) เครื่องพิมพ์และพกอุปกรณ์: มันหลัก ๆ ประกอบด้วยกรอบ, มอเตอร์ไฟฟ้า, หน่วยเบรค, หมุนทิศทางการสื่อสารแกนพลังงานของความเร็วลด, พิมพ์และพก roll,ระบบอากาศแรงดันของกล่องนํา, หน่วยความเร็วตรวจสอบ; มันสามารถส่งสแตนเลส strip ไปยัง accumulator และเวลาเฉลี่ยมันจะโอนข้อมูลความเร็วการดําเนินการสู่ระบบควบคุมไฟฟ้าเมื่อเราขอหยุด นําวัสดุไปยังหน่วยนี้, มันจะหยุดม้วนไปยังมอเตอร์ไฟฟ้าและกด & ใส่วัสดุม้วนโดยการหยุด, และยังสามารถปรับความเร็วที่จะนํามอเตอร์ไฟฟ้าและหน่วยนําวัสดุความเร็ว.

(2) รวมกรอบของอัคคัมพูเตอร์: รวมมอเตอร์ไฟฟ้า, กรอบ, รอลล์วงกลมภายใน, รอลล์วงกลมภายนอกและรอลล์ความดันมันสามารถนําไปใช้ในการจัดเก็บวัสดุสแตนเลสเส้นจากพิมพ์และพกหน่วยและมันสามารถดึงจากศูนย์ส่งออกวัสดุม้วน.

(3) อุปกรณ์วัสดุส่งออก: รวมกรอบ, guide ทิศทาง rolls, guide out roll ของที่สูงหรือต่ํามันสามารถดําเนินการสแตนเลสสแตนเลสที่จะมีลักษณะระบบและส่งข้อมูลการดําเนินการวัตถุความเร็วที่อุปกรณ์ควบคุมไฟฟ้า.

(4) ปริมาตรเทคนิค:

ลักษณะการทํางาน:เปลี่ยนวงกลม

ข้อดี:เก็บวัสดุมากกว่า ไม่ต้องบุกผิวเหล็ก

ความหนาของโค้ลเหล็ก:0.7-1.5 มิลลิเมตร

ความกว้าง: 50-140mm

พื้นที่เก็บของ:3.0 m2

ความเร็วในการเคลื่อนที่ของวัสดุบรรทุก:Vmax=240m/min

รูปแบบการกัด: ปนูเมติก 6Mpa

พลังงานของมอเตอร์ไฟฟ้าของพิมพ์และแบรน:11KW

เครื่องยนต์ไฟฟ้าของกรอบอัครัมมูเลเตอร์: 15KW

4.เครื่องบดและปรับขนาด

เครื่องบดและปรับขนาดรับรองหลักการสร้างชนิดม้วนและการปั่นอัดความถี่สูงสเตรปถูกให้อาหารในเครื่องปั้นโดยอุปกรณ์การให้อาหารในโรงงานและ roller การปั้นหมุนต่อเนื่องและกดสเตรปในรูปร่างที่ต้องการเนื่องจากผิวหนังและผลที่เกี่ยวข้อง, กระแสความถี่สูงถูกเน้นในสับเชื่อมที่ร้อนเร็วและถึงอุณหภูมิการเชื่อม.การเย็บท่อถูก welded ภายใต้ความดันของม้วนสกัดท่อผสมผสานเสร็จที่มีขนาดที่ต้องการสามารถได้รับหลังจากการเย็น, ขนาดและการขัดตรงพื้นฐาน

5.เครื่องตัดเลื่อย

เครื่องตัดเจาะใช้ในการตัดหลอดให้มีความยาวอย่างแม่นยําโดยอัตโนมัติภายใต้เงื่อนไขที่หลอดส่งต่อเนื่องจากโรงงานด้วยความเร็วสูง

6.โต๊ะม้วน เบนจ์ และเครื่องบรรจุ

ท่อที่เสร็จสิ้นเดินตามตาราง Roll และจะถูกย้ายไปบนเบนจ์โดยอัตโนมัติ. จากนั้นเครื่องพัสดุที่เรียบง่ายจะบรรจุท่อในรูปร่างหกเหลี่ยม

เครื่องบรรจุของง่าย ๆ มีถังและอุปกรณ์การจัดอันดับที่ขับเคลื่อนด้วยลม

เครื่องยนต์ของเตียงล้อ: 3KW

7.โรลเลอร์:

วัสดุ:Cr12
