| สถานที่กำเนิด: | เหอเป่ย์ |
| ชื่อแบรนด์: | Tengtian |
| ได้รับการรับรอง: | CE, ISO9001, BV |
| หมายเลขรุ่น: | HG32 |
| คุณสมบัติ | ค่า |
|---|---|
| ความแข็งแรงครากของวัตถุดิบ | σs≤365Mpa |
| ความหนา | 0.7-1.5mm |
| ความเร็วในการผลิตสูงสุด | 20～90m/min |
| ความยาวตัดคงที่ | 4-10m |
| ช่วงขนาดท่อ | φ16～φ45mm |
| การรับประกัน | หนึ่งปี |
| ประเภทการเชื่อม | การเชื่อมความถี่สูง |
HG32 High-Frequency Welded Pipe Production Line ได้รับการออกแบบมาเพื่อผลิตท่อเชื่อมขนาดเส้นผ่านศูนย์กลาง Ф16～45mm และความหนาของผนัง 0.7～1.5mm รวมถึงท่อสี่เหลี่ยม ทรงสี่เหลี่ยม และท่อผิดรูปที่มีขนาดใกล้เคียงกัน ด้วยการออกแบบร่องม้วนสายการผลิตนี้จึงผลิตท่อเหล็กเชื่อมที่มีคุณภาพการตัดเฉือนที่ดีเยี่ยมและการประกอบที่มีความแม่นยำสูง
ได้รับการออกแบบด้วยการออกแบบรูรัศมีคู่ สายการผลิต HG32 ให้ความสำคัญกับประสิทธิภาพการทำงาน สภาพแวดล้อมการทำงานที่ดีขึ้น ความปลอดภัย และลดต้นทุนลูกกลิ้งในขณะที่ยังคงรักษาประสิทธิภาพการผลิตสูง
| พลังงาน | ||
| ปริมาณพลังงานของสาย | ประมาณ 250KW | |
| แหล่งพลังงาน | 415V/50Hz/3phases | |
| น้ำหล่อเย็นหมุนเวียน | ||
| การไหล | 15T/h～20 T/h | |
| ปริมาณสระ | 20m3 | |
| ลมอัด | ||
| การไหล | 5m3/min | |
| แรงดัน | 3～5kg/cm2 | |
Uncoiler มีโครงสร้างแมนเดรลแบบขยายคู่และแบบยื่นพร้อมระบบนิวเมติกสำหรับการขยาย การหดตัว และการเบรก แมนเดรลสองตัวพร้อมข้อต่อสี่บาร์ช่วยให้การทำงานต่อเนื่องโดยสลับระหว่างตำแหน่งการโหลดและการคลายขดลวด
| OD ของขดลวด | Φ1000-1500mm |
| ID ของขดลวด | Φ480-520mm |
| ความกว้างของแถบ | 50-140mm |
| ความหนาของแถบ | 0.7-1.5mm |
| น้ำหนักของแถบ | สูงสุด 2T |
| ประเภทการขยาย | ขยายเชิงกล |
| เบรก | ขับเคลื่อนด้วยลม |
หน่วยนี้ตัดปลายแถบที่ไม่สม่ำเสมอและเชื่อมต่อแถบผ่านการเชื่อม
| ความกว้างของแถบ | 50-140mm |
| ความหนาของการเชื่อม | 0.7-1.5mm |
| ประเภทการตัด | กรรไกรแบบแมนนวล |
| โหมดการเชื่อม | ด้วยตนเอง |
| แรงดันลม | 0.5MPa |
| รอบการทำงาน | สูงสุด 300 วินาที |
หน่วยนี้ประกอบด้วยอุปกรณ์กดและขนส่งวัสดุ ชุดประกอบตัวสะสม หน่วยขนย้ายวัสดุออก และหน่วยควบคุมไฟฟ้าเพื่อการจัดการวัสดุที่มีประสิทธิภาพ
| ความหนาของขดลวดเหล็ก | 0.7-1.5mm |
| ความกว้าง | 50-140mm |
| พื้นที่จัดเก็บ | 3.0 m2 |
| ความเร็วในการขนส่งวัสดุ | Vmax=240m/min |
| รูปแบบการหนีบ | นิวเมติก 6Mpa |
| กำลังมอเตอร์ไฟฟ้า (กดและขนส่ง) | 11KW |
| กำลังมอเตอร์ไฟฟ้า (โครงสะสม) | 15KW |

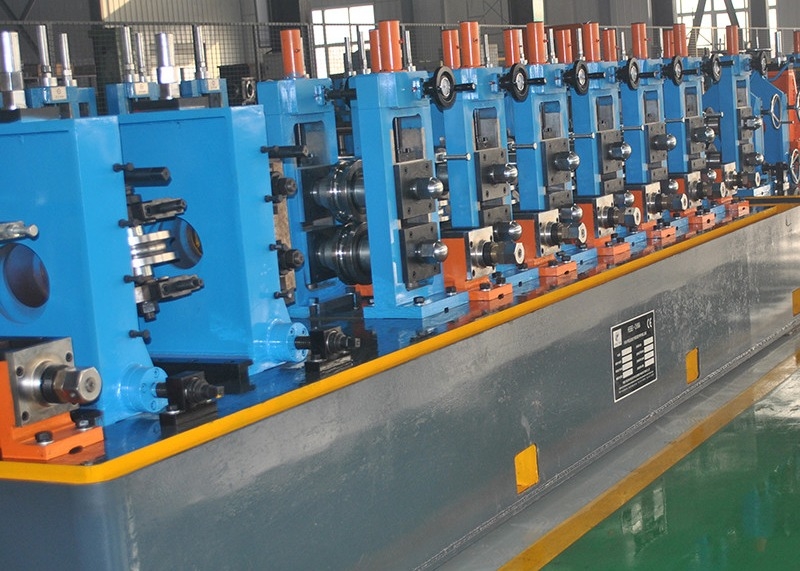

ด้วยการใช้การขึ้นรูปชนิดลูกกลิ้งและการเชื่อมเหนี่ยวนำความถี่สูง โรงงานนี้จะขึ้นรูปแถบเป็นท่อที่มีขนาดที่แม่นยำผ่านการหมุนอย่างต่อเนื่องและการใช้แรงดัน
| OD ท่อขึ้นรูป | กลม Φ16mm～φ45mm สี่เหลี่ยม 15x15mm-36x36mm สี่เหลี่ยมผืนผ้า 10x20mm-30x40mm |
| ความหนาของผนังท่อขึ้นรูป | กลม 0.7-1.5mm สี่เหลี่ยม 0.7-1.0mm |
| ความเร็วในการขึ้นรูป | 30-90m/min |
| จำนวนขาตั้งขึ้นรูป (แนวนอน) | 8 |
| จำนวนขาตั้งขึ้นรูป (แนวตั้ง) | 8 |
| จำนวนขาตั้งปรับขนาด (แนวนอน) | 6 |
| จำนวนขาตั้งปรับขนาด (แนวตั้ง) | 6 |
| มอเตอร์หลัก | 55kW |
เครื่องนี้ตัดท่อให้ได้ความยาวอย่างแม่นยำในระหว่างการผลิตด้วยความเร็วสูงอย่างต่อเนื่อง
| เส้นผ่านศูนย์กลางของท่อ | Φ16-φ45mm |
| WT ของท่อ | 0.7-1.5mm |
| ความยาวตัดคงที่ | 4~12m |
| ความแม่นยำในการตัด | 0～3mm |
| มอเตอร์ตัดใบเลื่อย | AC7.5kW |
| มอเตอร์ขับเคลื่อนแคร่ | DC11kW |
| ความเร็วในการตัด | สูงสุด 90m/min |
ท่อสำเร็จรูปเคลื่อนที่ไปตามโต๊ะลูกกลิ้งไปยังม้านั่ง ซึ่งจะถูกบรรจุโดยอัตโนมัติในรูปทรงหกเหลี่ยมโดยใช้อุปกรณ์จัดตำแหน่งที่ขับเคลื่อนด้วยลม
มอเตอร์ของม้านั่งลูกกลิ้ง: 3KW
วัสดุ: Cr12
