| สถานที่กำเนิด: | เหอเป่ย์ |
| ชื่อแบรนด์: | Tengtian |
| ได้รับการรับรอง: | CE, ISO9001, BV |
| หมายเลขรุ่น: | SS60 |

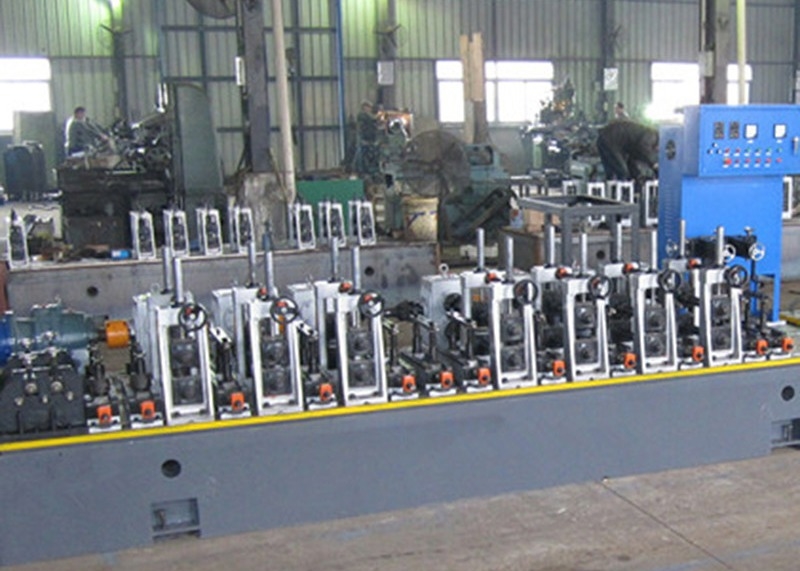

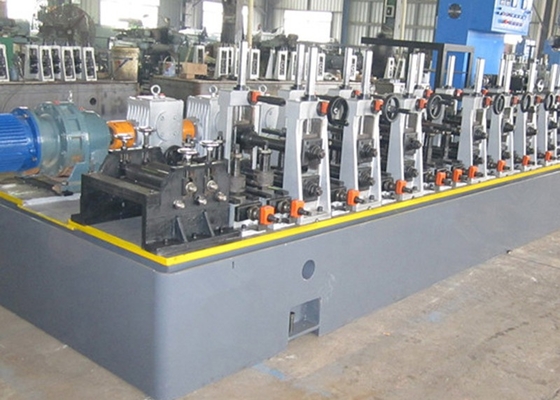

เครื่องบดท่อ Cnc 12mm MS ความถี่สูง
| (1) รายละเอียดของวัสดุ: | |
| วัสดุ | เหล็กคาร์บอน |
| คุณสมบัติทางกล | δs≤500Mpa δb≤235Mpa |
| ความกว้างของเส้น | 36-190 มม. |
| ความหนาของแผ่น: | 0.4-1.8 มิลลิเมตร |
| กว้างภายในของโค้ล | Φ460-Φ520mm |
| กว้างนอกของโค้ล | Φ1200-Φ1800 มิลลิเมตร |
| น้ําหนักโค้ล | 2.5T |
| (2) รายละเอียดของท่อ | |
| กว้างของท่อ | ท่อกลม: φ12-φ60mm |
| ความหนา | 0.4-1.8 มิลลิเมตร |
| ความยาว | 6-8 เมตร |
| ความแม่นยําในการตัดท่อ | ± 1.5 มม. |
| ความเร็วในการสร้าง | 20-120m/min |
| (3) ผู้ซื้อควรจัดส่งเอง | |
| ห้องทํางาน | 80x6m, H>5m ((เครนถึงพื้น) |
| พลัง | ประมาณ 450KW 380V/50Hz/3Phase |
| น้ําเย็นหมุนเวียน (ระบบทั้งหมด) | กระแส: 20T/h 30 T/h |
| อากาศดัน | กระแส: 5m3/นาที 5-7kg/cm2 |
การ uncoiler เป็นโครงสร้างของการขยายตัวคู่และ cantilever mandrels.The กําเนิดส่วนใหญ่มีระบบปนูเมติกเพื่อตอบสนองความต้องการของการขยายตัว, การสับสัดและเบรกของ mandrels.
| OD ของโค้ล | Φ1000-1800 มม. |
| ไอดีของโค้ล | Φ460-520 มิลลิเมตร |
| ความหนาของแผ่น | 0.4-1.8 มิลลิเมตร |
| ความกว้างของแผ่น | 36-190 มม. |
| น้ําหนักของแผ่นเดียว | Max2.5T |
| ประเภทการขยาย | ไฮดรอลิกขยาย |
| หยุด | การขับรถแบบปนูเมติก |
ใช้ในการตัดส่วนที่ไม่ปกติของหัวเทปและหาง และปรับหางเทปของโค้ลก่อนหน้านี้กับหัวเทปของโค้ลถัดไป และผสมมันด้วยกันเพื่อให้อาหารต่อเนื่องกับลูปเปอร์
รูปแบบโครงสร้าง: เสาผ่าตัด, อุปกรณ์การให้อาหารด้วยการกัด, อุปกรณ์กลางสอง, ระบบผ่าตัดผ่าตัดสอง, ระบบแผ่นผ่าตัด, ระบบขับเคลื่อนแผ่นล่างผ่าตัด, เป็นต้น
| ความกว้างของเส้น | 36-190 มม. |
| ความหนาของปั๊ม | 0.4-1.8 มิลลิเมตร |
| ประเภทตัด | เครื่องปนูเมติก |
| รูปแบบการปั่น | อัตโนมัติ |
| ความดันทางไฮดรอลิก | 8MPa |
| ระยะเวลาทํางาน | สูงสุด 300 วินาที |
อุปกรณ์นี้อยู่ระหว่างเครื่องเชื่อมตัดและเจ้าเครื่อง (เครื่องปรับขนาด) ใช้สําหรับหลังจากที่ลวดของสแตนเลสถูกใช้หมด ก่อนลวดลวดลวดต่อไปการตัดและเวลาการผสมผสานท้ายเพื่อให้แน่ใจว่าเจ้าภาพ (การสร้างขนาดโรงงาน) การผลิตต่อเนื่องและเก็บเหล็กแผ่นเพียงพอ.
รายละเอียด
| ลักษณะการทํางาน | เปลี่ยนวงกลม |
| ความเร็วในการเคลื่อนย้ายวัสดุ | Vmax = 240m/min |
| ข้อดี | เพิ่มเติมวัสดุ ไม่มีการประท้วง |
| รูปแบบการกัด | เครื่องปนูเมติก 6Mpa |
| กว้างของอุปกรณ์สะสม | 4.0 M |
| พลังงานของมอเตอร์ไฟฟ้าของพิมพ์ & พก | 15KW |
| เครื่องยนต์ไฟฟ้าของกรอบอัครัมมูเลเตอร์ | 22KW |
การจัดวางหน่วย:
1) ส่วนประกอบ:
ส่วนนี้ใช้ในการกดแผ่นเหล็กให้เป็นรูปร่างที่กําหนดไว้ โดยทิ้งช่องว่างสําหรับการผสม
2) 250KW เครื่องเชื่อมความถี่สูง (สแตนเลสพิเศษ):
เครื่องเชื่อม HF ถูกออกแบบมาเพื่อเชื่อมต่อเชื้อสายตรงของท่อและสําหรับการทํางานต่อเนื่องชุดทั้งหมดของอุปกรณ์บรรลุฟังก์ชันของการควบคุมการเชื่อมโยงอุปกรณ์และการวินิจฉัยความผิดพลาดโดยระบบ PLC, เหรียญทํางานถูกสังเกตโดยจอ LCD.
3)ส่วนเลือง:
ส่วนนี้ใช้ในการเคลือบผสมผสาน และมักใช้สําหรับท่อบางที่ไม่เหมาะสําหรับการขีดข่วน
ส่วนผสมผสมใช้สภาพแวดล้อมปิดและเต็มไปด้วยไนโตรเจน เพื่อป้องกันหลอดจากการออกซิเดนและเปลี่ยนสีระหว่างกระบวนการผสมผสม
5)ส่วนขนาด:
ผลิตภัณฑ์เสร็จให้มีรูปร่างที่เหมาะสม และขัดตรง
| กําหนดท่อ OD. | กลม: Φ12-60mm |
| การสร้างความหนาของผนังท่อ | 0.4-1.8 มิลลิเมตร |
| ความเร็วในการปั้น | สูงสุด 120m/นาที |
| จํานวนสแตนด์การปรับปรุง, ทิศทาง | 8 |
| จํานวนสแตนด์การปรับปรุง สูง | 9 |
| สแตนด์โรลนําทาง | 1 |
| สต็อปสกรีนโรล | 1 |
| ฐานเล็บ | 1 |
| การเคลือบ | 4 ชุด |
| การผสมผสม | 15M |
| จํานวนสแตนด์การปรับขนาด | 6 |
| จํานวนสแตนด์ขนาดตั้ง | 6 |
| หัวของชาวตุรก | 2 ชุด |
| ผนังแกนและวัสดุของฐานม้วนแนวราบ | Φ60mm วัสดุ 40Cr |
| ผนังแกนและวัสดุของฐานม้วนตั้งตั้ง | Φ35mm วัสดุ 40Cr |
| เครื่องยนต์หลัก | 90kw + 45kw + 45kw |
ระยะความยาวการตัด: 6-8 เมตร ความเร็วเส้นสูงสุด: 120m / นาที
ความแม่นยําของความยาวการตัด: ± 1.5 มม (ความเร็วการตัดไม่เกิน 2%)
มอเตอร์ขับเคลื่อน: 15KW เซอร์โว
รูปแบบการตัด: ไฮดรอลิก
มอเตอร์สเตชั่นไฮดรอลิก:11KW มอเตอร์ AC
ท่อที่เสร็จสิ้นจะเดินไปตามกลมโอน และจะถูกย้ายไปบนเบนจ์โดยอัตโนมัติ
มอเตอร์: 3kw
ความยาว: 18m
วัสดุ: Cr12moV
