| สถานที่กำเนิด: | เหอเป่ย์ |
| ชื่อแบรนด์: | Tengtian |
| ได้รับการรับรอง: | CE, ISO9001, BV |
| หมายเลขรุ่น: | SS60 |
| คุณลักษณะ | ค่า |
|---|---|
| ความแข็งแรงของวัตถุดิบ | σs≤235mpa |
| แรงดึงของวัตถุดิบ | σb≤500 MPa |
| ช่วงขนาดท่อ | φ12-φ60mm |
| ความหนา | 0.4-1.8 มม. |
| สูงสุด ความเร็วในการผลิต | 20-120m/นาที |
| ความยาวการตัดคงที่ | 6-8 เมตร |
| การรับประกัน | หนึ่งปี |
| ประเภทการเชื่อม | การเชื่อมความถี่สูง |

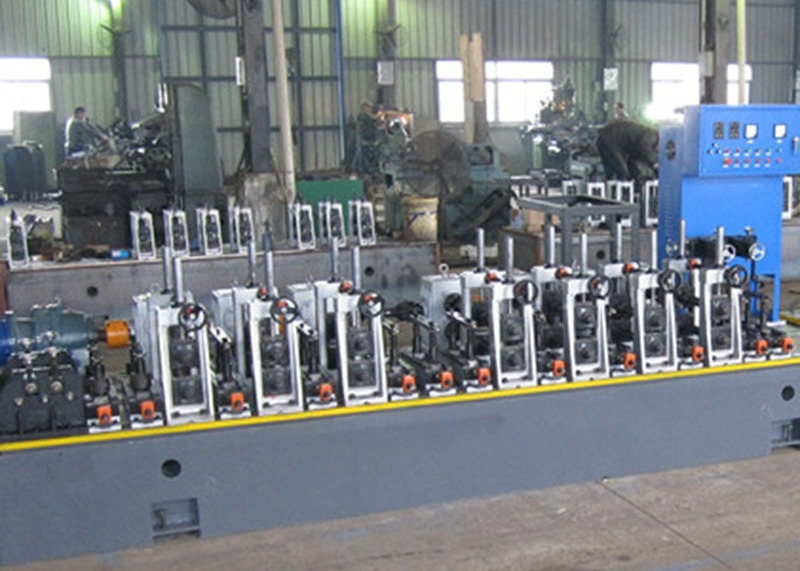

สายการผลิตท่อเชื่อมที่มีความถี่สูงนี้ได้รับการออกแบบมาสำหรับการผลิตท่อเหล็กคาร์บอนเชื่อมด้วยไฟฟ้าที่มีขนาดเส้นผ่าศูนย์กลางตั้งแต่φ12-φ60มม. และความหนาของผนัง 0.4-1.8 มม. อุปกรณ์มีความแม่นยำสูงและเสถียรภาพที่ยอดเยี่ยมพร้อมส่วนประกอบหลักที่ประมวลผลโดยศูนย์เครื่องจักรกลซีเอ็นซีเพื่อให้แน่ใจว่าเครื่องจักรที่เหนือกว่าและคุณภาพของผลิตภัณฑ์
คุณสมบัติการขยายตัวสองครั้งและแมนเดรลคานที่มีระบบนิวเมติกสำหรับการขยายการทำสัญญาและฟังก์ชั่นการเบรก
| ข้อมูลจำเพาะ | ค่า |
|---|---|
| OD ของขดลวด | φ1000-1800 มม. |
| id ของขดลวด | φ460-520มม. |
| ความหนาของแถบ | 0.4-1.8 มม. |
| ความกว้างของแถบ | 36-190 มม. |
| น้ำหนักของแถบเดี่ยว | สูงสุด 2.5t |
| ประเภทการขยาย | ไฮดรอลิกขยายตัว |
| หยุดพัก | การขับรถด้วยลม |
ใช้สำหรับการตัดปลายเทปที่ผิดปกติและขดลวดเชื่อมจะสิ้นสุดด้วยกันสำหรับการให้อาหารอย่างต่อเนื่อง
| ข้อมูลจำเพาะ | ค่า |
|---|---|
| ความกว้างของแถบ | 36-190 มม. |
| ความหนาของการเชื่อม | 0.4-1.8 มม. |
| ประเภทการตัด | เป็นลม |
| โหมดการเชื่อม | อัตโนมัติ |
| แรงดันไฮดรอลิก | 8MPA |
| วงจรการทำงาน | สูงสุด 300 วินาที |
ทำให้มั่นใจได้ว่าการผลิตอย่างต่อเนื่องโดยการจัดเก็บเหล็กแถบในระหว่างการเปลี่ยนแปลงขดลวด
| ข้อมูลจำเพาะ | ค่า |
|---|---|
| รูปแบบการทำงาน | เปลี่ยนวงกลม |
| พกพาวัสดุไปสู่ความเร็ว | vmax = 240m/นาที |
| ข้อได้เปรียบ | วัสดุเพิ่มเติมไม่มีการโจมตี |
| รูปแบบหยิก | นิวเมติก 6MPA |
| เส้นผ่านศูนย์กลางของตัวสะสม | 4.0 ม. |
| พลังงานมอเตอร์ไฟฟ้าของกด & พกพา | 15kW |
| มอเตอร์ไฟฟ้าของเฟรมสะสม | 22kW |
ระบบที่สมบูรณ์สำหรับการสร้างการเชื่อมการขัด, การหลอมและการปรับขนาดท่อตามข้อกำหนดขั้นสุดท้าย
| ส่วนประกอบ | ข้อมูลจำเพาะ |
|---|---|
| ขึ้นท่อ OD | รอบ: φ12-60มม. |
| สร้างความหนาของผนังท่อ | 0.4-1.8 มม. |
| ความเร็วในการขึ้นรูป | สูงสุด 120m/นาที |
| จำนวนการขึ้นรูป | 8 |
| จำนวนการขึ้นรูปแบบตั้งแนวตั้ง | 9 |
| มัคคุเทศก์ | 1 |
| บีบม้วนขาตั้ง | 1 |
| รีดผ้า | 1 |
| การขัด | 4 ชุด |
| การหลอม | 15m |
| จำนวนของขนาดยืนแนวนอน | 6 |
| จำนวนของขนาดยืนแนวตั้ง | 6 |
| หัวเติร์ก | 2 ชุด |
| เพลา และวัสดุของขาตั้งม้วนแนวนอน | φ60mmวัสดุ 40cr |
| เพลา และวัสดุของขาตั้งม้วนแนวตั้ง | φ35mmวัสดุ 40cr |
| มอเตอร์หลัก | 90kW+45kW+45kW |
| ข้อมูลจำเพาะ | ค่า |
|---|---|
| ช่วงความยาวการตัด | 6-8 เมตร |
| ความเร็วเชิงเส้นสูงสุด | 120m/นาที |
| ความแม่นยำในการตัดความยาว | ± 1.5 มม. |
| มอเตอร์ขับรถ | เซอร์โว 15kW |
| โหมดตัดออก | เกี่ยวกับไฮดรอลิก |
| มอเตอร์สถานีไฮดรอลิก | มอเตอร์ AC 11kW |
การขนส่งท่อเสร็จแล้วสำหรับการบรรจุและการวางพาเลท
| ข้อมูลจำเพาะ | ค่า |
|---|---|
| เครื่องยนต์ | 3kW |
| ความยาว | 18m |
วัสดุ: CR12MOV
