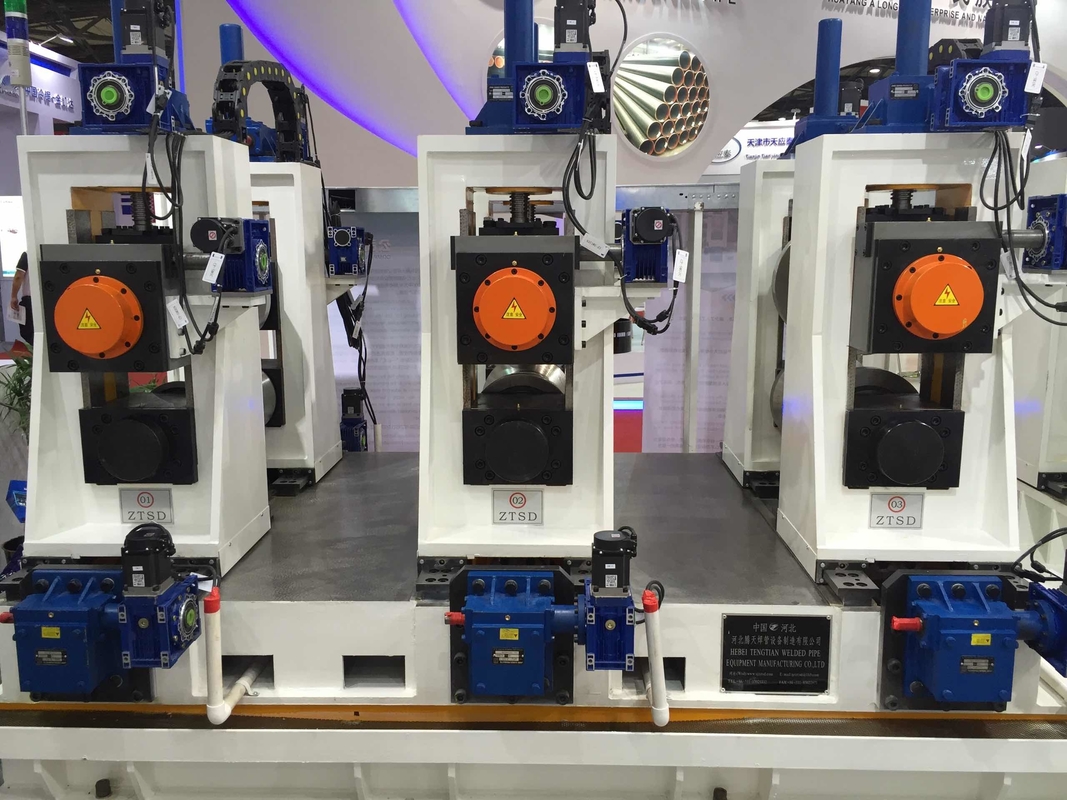

PLC ควบคุมท่อคาร์บอน FFX ขึ้นรูปโรงงาน SS Square Tube อัตโนมัติเต็มรูปแบบ

PLC การควบคุมกระเบื้องคาร์บอน FFX รูปแบบเต็มอัตโนมัติ SS Square Tube Mill

คําอธิบายของอุปกรณ์

เครื่องบดท่อสแตนเลสคาร์บอน PLC การควบคุม เครื่องบดท่อ SS Square แบบอัตโนมัติเต็ม
เป็นครั้งแรกการผลิตท่อแบบอัตโนมัติเต็มเครื่องในจีนเพื่อตอบโจทย์ความต้องการของตลาดนานาชาติ, ตามบริษัทของเรา LW หน่วยซีรีสรวมกับ FF เทคโนโลยีการสร้าง, พัฒนาอุปกรณ์ท่อสี่เหลี่ยมและสี่เหลี่ยมอัตโนมัติ.เครื่องทําท่อสามารถผลิตรายละเอียดบางอย่างของการเปิดเหล็กบิดเย็น, เช่นเหล็กส่วน U,C ฯลฯ, ความกว้างและความสูงของผลิตภัณฑ์สามารถปรับได้อย่างไม่จํากัดโดยไม่มีบาร์, ระดับความแม่นยําสูง

เครื่องปัดท่อ คุณสมบัติหลักของอุปกรณ์

1.ในระยะเวลาที่สั้นมากที่จะจบการปรับของ roller
2. การผลิตรายละเอียดที่แตกต่างกันของท่อเพียงแค่จําเป็นต้องปรับ
3.ลดจํานวนคนงาน ลดค่าแรงงาน
4. เพิ่มอายุการใช้งานของอุปกรณ์
5เครื่องสามารถซ่อมเองได้

เครื่องทําท่อผสมประกอบด้วยส่วนต่อไปนี้

1. ส่วนการออกแบบ: ประกอบด้วยตาราง 7 รางของรางม้วนแนวราบ, 4 รางของรางโค้งว่าง, 4 รางของรางม้วนแนวตั้งและ 1 รางของรางอาหาร
2. ส่วนผสมผสาน: ประกอบด้วยการผสมผสาน 5 รอลล์ของม้วน extruding, 2 กรอบของราคารีบแผลและ 1 กรอบของราคารีบเลียน
3. ชิ้นส่วนการเรือง: ประกอบด้วย 4 กรอบของ 4 รอลเลอร์ราค
4ส่วนควบคุมไฟฟ้า: ปกครองโดยการควบคุม PLC หลายจุด

กระบวนการผลิต

Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse

รายละเอียด:

วัสดุแท้:เหล็กคาร์บอนต่ําและเหล็กเหล็กสแตนเลสต่ําสําหรับการก่อสร้าง σb≤580Mpa σs≤380Mpa
ความกว้างของแผ่นเหล็ก:320-800 มม.
ความหนาของแผ่นเหล็ก:3.0-12.7 มิลลิเมตร
กว้างภายในแผ่นเหล็ก:φ480-580 มม.
กว้างนอกของแผ่นเหล็ก:φ800-1800 มม.
น้ําหนักของโค้ลเหล็ก (Max):12t
วัสดุแท้ในฐานะของประเภทเหล็ก:Q195-Q345,SPHC
มาตรฐานคุณภาพของวัสดุแท้::ส่วนใหญ่ในมาตรฐาน GB ส่วนที่มี JIS,DIN
ความหนา ((Max):5.0 มม.,ความหนา 1.5mm
รายละเอียดสินค้าหลัก
ท่อสี่เหลี่ยม 80×80 ราคา 200×200 ((ขนาดใด ๆ ในช่วงนี้)
สี่เหลี่ยม 80×120-120×280 (ขนาดใด ๆ ในช่วงนี้) ท่อสี่เหลี่ยมทั้งหมดรับรองแบบการสร้างตั้ง
ความหนาของผนัง:3.0-12.7 มิลลิเมตร
ความยาว:4-12 เมตร
ทิศทางอาหารของหน่วย:ซ้ายหรือขวา (หน้าด้านทํางาน)
ความสูงของเส้นลวด:+900 มม.
ความเร็วในการปั้น:10-40m/min
เครื่องยนต์หลัก:มอเตอร์แปลงความถี่ 22KW × 2 ครั้งต่อการยืน
