สายการผลิตท่อเหล็กสแควร์สายพานเลื่อย Saw High Speed ​​CE Certification

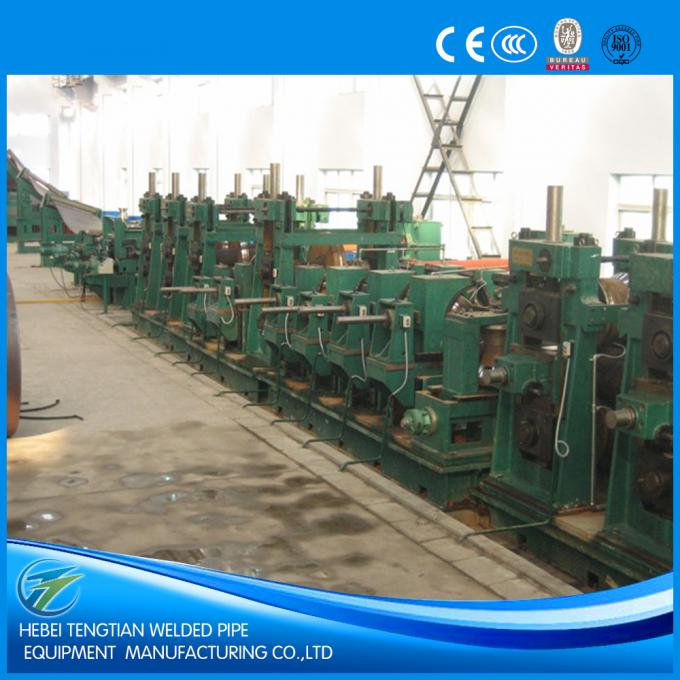

ความแม่นยำสูงเต็มรูปแบบอัตโนมัติ HG 219 ERW สายการผลิตท่อเหล็ก

ความแม่นยำสูงเต็มรูปแบบอัตโนมัติ HG 219 ERW สายการผลิตท่อเหล็ก ใช้ในการผลิตท่อเหล็กเชื่อมของΦ114mm-Φ273mmกับ 2.0mm-10.0mm ของความหนาของผนังสามารถผลิตท่อสแควร์ 60 * 60 - 200 * 200 มม.

หลังจากที่เราดูดซึมเทคโนโลยีการทำท่อขั้นสูงจากทั้งในประเทศและต่างประเทศสายการผลิตที่ได้รับการออกแบบใหม่ของเราและสายการผลิตแต่ละสายการผลิตไม่เพียง แต่ประหยัด แต่ยังใช้งานได้จริง

บทนำของ ERW mill mill & mill mill

• โรงสีหลอดและโรงงานท่อ ERW คือชุดเครื่องที่สร้างท่อตะเข็บและท่อเชื่อมแนวยาวพร้อมกับแถบเหล็กที่มีความกว้างบางอย่าง
• มันเริ่มต้นด้วยการ uncoil และเรียบราบเรียบเหล็กขดลวดลงในแถบเหล็ก
• แถบเหล็กที่แบนแล้วจะถูกแทรกลงในเครื่องขึ้นรูปและลูกกลิ้งที่ลอยอยู่ในเครื่องจะม้วนแถบไปเป็นรูปทรงกลม
• แถบรีดจะถูกส่งไปยังกล่องเชื่อมที่ท่อถูกเชื่อมโดยเครื่องเชื่อมสถานะของแข็งที่ความถี่สูง
• ท่อเชื่อมจะถูกสร้างขึ้นตามรูปร่างหรือขนาดที่คาดไว้ในเครื่องปรับขนาด สุดท้ายท่อจะถูกตัดไปตามความยาวและรวมไว้

ข้อดีของผลิตภัณฑ์:

1. ความแม่นยำสูง
   ระหว่างระดับลูกกลิ้งกระโดด 0.01 ระหว่างกรอบและกวาดล้างภาพนิ่ง≤0.02, ระดับแนวตั้งของกรอบ≤0.05แต่ละเฟรมคู่ขนาน≤0.1เส้นผ่าศูนย์กลางท่อเหล็กและความผิดพลาดของการผิดพลาด = 0.08
2. ใช้เทคโนโลยีของญี่ปุ่นเพื่อทำให้ข้อกำหนดของลูกค้าต่างชาติมีความต้องการความแม่นยำสูง
3. Schedulable ใช้หนอนเกียร์และการปรับตัวหนอนความแม่นยำในการปรับสูงพลังงานอย่างถูกต้อง
4. รอยแผลเป็นขูดสามารถปรับการปรับ 3D, มีดโกนได้ตามวงกลมเหล็ก± 20 °หมุน
5. รอบเป็นตารางเป็นหัวดันตุรกีสแควร์สามารถลดน้ำหนักแม่พิมพ์สร้างเสถียรภาพและมุม R ชุด
6. เพิ่มระดับเพลาเพิ่มไนลอนทำให้หมาด ๆ ลดการกระแทกเพลาและแบริ่ง

กระบวนการผลิต

เลื่อนขึ้น→ Uncoil →ราบ→ End Shear & เชื่อม Butt →สะสม→การขึ้นรูป→เชื่อมความถี่เหนี่ยวนำความถี่สูง→การกำจัดความผิดปกติภายนอก→การระบายความร้อน→การปรับขนาด→การตัด→การตรวจสอบและการเก็บรวบรวม→การเข้าถึงคลังสินค้า

ข้อมูลจำเพาะ:

1. วัตถุดิบ

2. ช่วงการผลิต :

3. HF Welder: GGP600Kw Solid State เครื่องเชื่อมความถี่สูง

4. ไลน์ชีส: สูงสุด 50 ม. / นาที

5. ความยาวของท่อ: 6-12m

6. ความแม่นยำในการตัด: ± 3mm

7. ความสามารถในการติดตั้งไฟฟ้า: appro 1000KW

8. ขนาดของเส้น: ประมาณ 100X12 เมตร

เป็น CE & ISO9001: 2008 ได้รับการรับรองท่อทำให้ผู้ผลิตเครื่องและผู้จัดจำหน่ายในประเทศจีน เครื่องของเราได้รับการส่งออกไปยังตุรกีอียิปต์โมร็อกโกคาซัคสถานอุซเบกิสถานทาจิกิสถานซีเรียอิหร่านอิรักเม็กซิโกศรีลังกาปากีสถานเวียดนามเวียดนามและอื่น ๆ อีกกว่า 30 ประเทศ ประเทศ

หากคุณสนใจที่นี่โปรดอย่าลังเลที่จะยินดีที่จะช่วยเหลือคุณ
