| Name: | Galvanized Thin Wall Steel Production Line 100 M/Min Steel Tube Making Machine | materials: | galvanized |
|---|---|---|---|
| Equipment Specification: | customer determined | Forming method: | Roller Forming Tube Machine |
| speed: | 100 m/min | Warranty: | One year |
| Material: | Low carbon HRC | Forming type: | direct forming |
| Work shop: | 100x18 m, H＞3m ( crane to ground ) | ||
| เน้น: | เครื่องผลิตท่อเหล็กกระปุก,เครื่องผลิตท่อเหล็กผนังบาง,เครื่องทําท่อเหล็กผนังบาง |
||

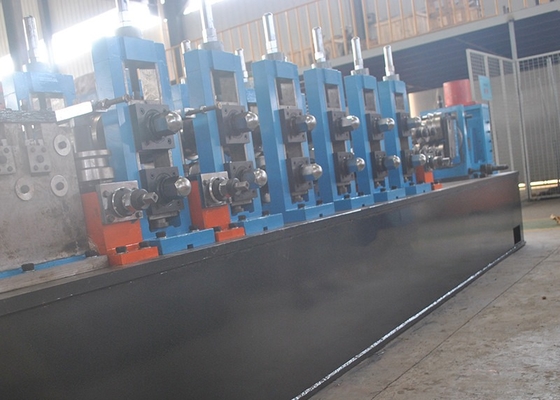

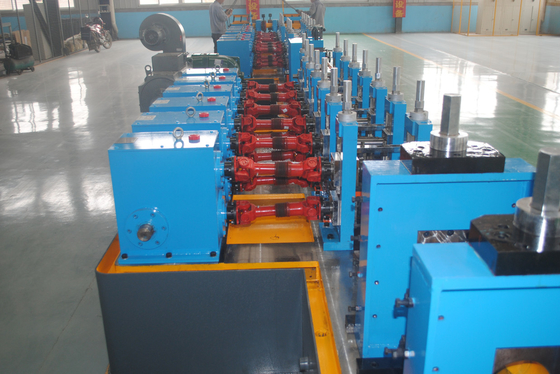

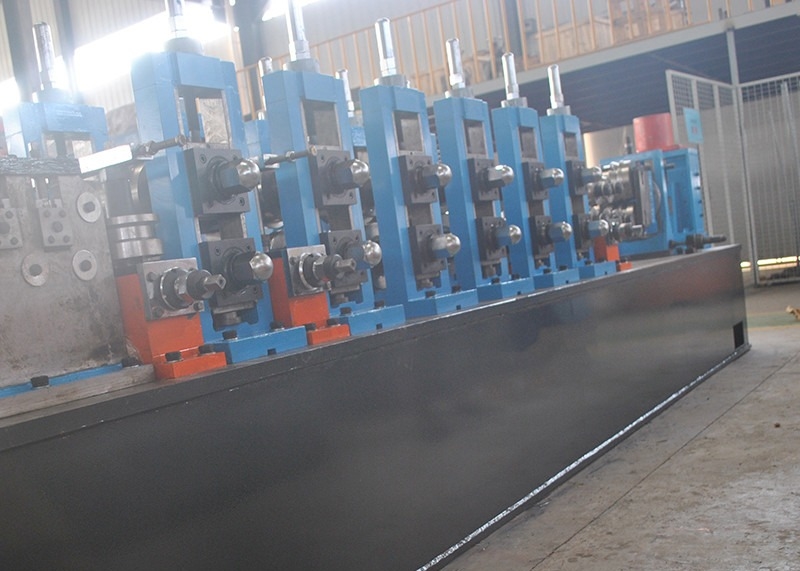

สายการผลิตเหล็กผนังบางกระดาษเหล็ก 100 ม / นาที เครื่องทําท่อเหล็ก
ฉันรายละเอียดสินค้าร่วม
| ไม่ ไม่ | รุ่น | ขนาดท่อ | ความหนา | ความเร็ว ((m/min) | พลังงาน ((KW) | HF(KW) | พื้นที่ ((LxW ในเมตร) |
| 1 | HG20 | ø8 - ø20 มิลลิเมตร | 0.3 - 1.5 มิลลิเมตร | 30 - 150 | 210 | 100 | 40*12 |
| 2 | HG32 | ø10 - ø32 มม. | 0.4 - 2.0 มิลลิเมตร | 30 - 150 | 300 | 150 | 40*12 |
| 3 | HG50 | ø16 - ø50 มิลลิเมตร | 0.7 -2.5 มิลลิเมตร | 30 - 150 | 410 | 200 | 60*12 |
| 4 | HG60 | ø22 - ø60 มม. | 0.9 - 3.0 มิลลิเมตร | 30 - 150 | 410 | 200 | 60*12 |
| 5 | HG76 | Ø25 - ø76 มิลลิเมตร | 1 - 4 มิลลิเมตร | 30 - 120 | 580 | 300 | 80*16 |
| 6 | HG89 | Ø32 - ø89 มิลลิเมตร | 1 - 4.5 มม. | 30 - 100 | 660 | 300 | 100*16 |
| 7 | HG114 | Ø45 - ø114 มม. | 1.5 -5 มิลลิเมตร | 30 - 80 | 920 | 400 | 100*16 |
| 8 | HG140 | Ø50 - ø140 มม. | 1.5 - 5.5 มิลลิเมตร | 30 - 80 | 920 | 400 | 100*16 |
| 9 | HG165 | Ø60 - ø165 มิลลิเมตร | 2 - 6 มิลลิเมตร | 30 - 60 | 1100 | 500 | 100*16 |
| 10 | HG219 | Ø114 - ø219 มม. | 3 - 8 มิลลิเมตร | 20 - 45 | 1400 | 600 | 150*16 |
| 11 | HG273 | Ø114 - ø273 มม. | 4 - 12 มิลลิเมตร | 15 - 30 | 2100 | 800 | 160*18 |
| 12 | HG325 | Ø165 - ø325 มิลลิเมตร | 4 - 14 มม. | 10 - 30 | 2500 | 1000 | 200*24 |
| 13 | HG426 | Ø165 - ø426 มิลลิเมตร | 4 - 16 มิลลิเมตร | 8 - 25 | 2900 | 1200 | 250*24 |
| 14 | HG508 | Ø219 - ø508 มิลลิเมตร | 5 - 18 มิลลิเมตร | 5 - 18 | 3400 | 1600 | 300*24 |
| 15 | HG610 | Ø355 - ø610 มม. | 5 - 18 มิลลิเมตร | 5 - 18 | 3700 | 1600 | 300*24 |
| 16 | HG760 | Ø426 - ø760 มิลลิเมตร | 5 - 20 มม. | 5 - 20 | 4300 | 1800 | 300*24 |
II.ครับคําแนะนํา
สายการผลิตเหล็กผนังบางเหล็กกระปุก 100 M / Min เครื่องทําท่อเหล็กมีข้อดีของขนาดปรับและความแข็งแรงในการบดสูงการขนส่งประตูและหน้าต่างอาคาร, ชั้นวางสินค้า, ตู้ไฟฟ้า, รั้วรั้วทางด่วน, โครงสร้างเหล็ก, ถัง, โครงสร้างโครงสร้างเหล็กและสกอฟฟอลด์, การก่อสร้างเรือด้วยพลังแสงอาทิตย์, สะพาน, หอรับส่งไฟฟ้า, สะพานเหล็กสะพานสายไฟฟ้า, เครื่องจักรการเกษตร, เฟอร์นิเจอร์, สถานที่เก็บของ, รถไฟ, เหล็กกีล, โรงเรือนกระจกผัก, การสนับสนุนท่อ, การก่อสร้างเทศบาลและสาขาอื่น ๆ.
III.ส่วนประกอบของอุปกรณ์ของสายการผลิตเหล็กผนังบางกระดาษเหล็ก 100 M/Min เครื่องทําท่อเหล็ก
Uncoiler: Single Cone winding เป็นโครงสร้างของการขยายตัวคู่และ cantilever mandrels. มันประกอบด้วยสองส่วนหลัก: ส่วนใหญ่และฐานคงที่.ส่วนใหญ่ของร่างกายมีระบบปนูเมติกเพื่อตอบสนองความต้องการของการขยาย, การหดหักและเบรคของ mandrels.
เครื่องขัดขวางและเครื่องปรับระดับ: เครื่องขัดขวางส่วนใหญ่ใช้ในการนําหัวเหล็กที่นําเข้าในเครื่องปรับระดับหลังจากที่หน่วยปลดลวดนําลวดไปยังสถานที่ทํางานThe Leveler เป็นหลักที่ใช้ในการผ่อนคลายหัวและรอยของสเตรปเหล็กและเตรียมสําหรับการตัดและการปั่นขั้นตอนต่อไป, เพื่อให้แน่ใจว่าสแตนเลสตริปคัดค้านราบและตรงในสับตัด
การตัดและผสมผสานอัตโนมัติ: ใช้ในการตัดส่วนที่ไม่เรียบร้อยของหัวเทปและหาง และชะแนนหางเทปของโค้ลก่อนหน้านี้กับหัวเทปของโค้ลถัดไป และผสมมันด้วยกัน
ส่วนการปรับขนาดและการปรับขนาด: การปรับขนาดสแตนเลสเป็นกลม / ตาราง / Rec
เสาเย็น: ใช้ในการตัดวัสดุของสายการผลิตเหล็กแบบเย็นต่อเนื่องที่ไม่หยุด. วิธีการตัดคือการตัดแบบไฮดรอลิก.เซอร์โวพลังงานสูงมีเครื่องลดความละเอียดสูงและการนําเข้า rack และ pinion การส่ง. ความแม่นยําของการตัด (ระยะหุ้ม) คือ ± 5 มิลลิเมตร. ติดตั้งนําเข้าแม่นยําสูงเส้นทาง guide rail และปกป้อง
IV การประกอบของอุปกรณ์
| ไม่ ไม่ | ชื่อ |
| 1 | อุปกรณ์ปลด |
| 2 | เครื่องขัดขวางและปรับระดับ |
| 3 | เครื่องตัดและปั่นอัตโนมัติ |
| 4 | เครื่องสะสม |
| 5 | การปรับรูปร่างและขนาด |
| 6 | เครื่องเจาะหนาว |
| 7 | ตารางระบาย |
| 8 | อัตโนมัติล้างและปิด |

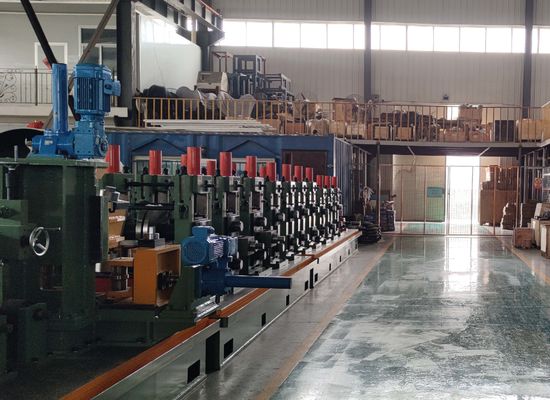

IVลักษณะของโรงงาน
