| สถานที่กำเนิด: | เหอเป่ย์ |
| ชื่อแบรนด์: | TengTian |
| ได้รับการรับรอง: | CE, ISO9001, BV |
| หมายเลขรุ่น: | HG219 |

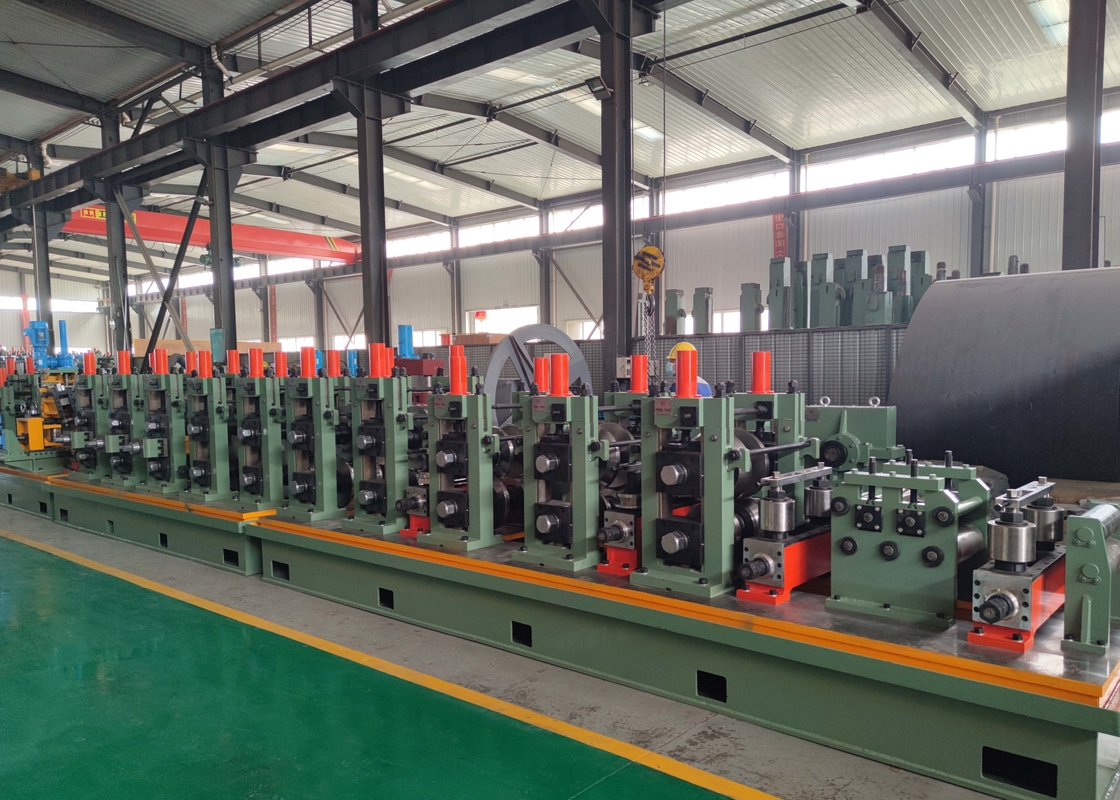

เครื่องทําหลอดเหล็ก GI การตัดหลอดเหล็กแบบเจาะเย็นที่มีผลิตสูงสําหรับเครื่องทําหลอดกลม
I. คําแนะนํา
สําหรับสถานการณ์ที่ประเทศทั้งหมดกําลังทําการก่อสร้างพื้นฐาน เครื่องทําท่อเหล็ก มีการใช้งานมากมาย ผลิตภัณฑ์ที่สําเร็จรูปถูกใช้ในสาขาต่างๆ เช่น วัสดุก่อสร้างการตกแต่ง, พลังงานใหม่, ฯลฯ และเป็นหนึ่งในที่จําเป็น GI เครื่องทําท่อเหล็กสําหรับกลมเครื่องท่อสําหรับผลิตภัณฑ์เหล็กเหมาะสําหรับบริษัทใหม่ในอุตสาหกรรมเหล็ก
II.รายละเอียดสินค้าร่วม
| ไม่ ไม่ | รุ่น | ขนาดท่อ | ความหนา | ความเร็ว ((m/min) | พลังงาน ((KW) | HF(KW) | พื้นที่ ((LxW ในเมตร) |
| 1 | HG20 | ø8 - ø20 มิลลิเมตร | 0.3 - 1.5 มิลลิเมตร | 30 - 150 | 210 | 100 | 40*12 |
| 2 | HG32 | ø10 - ø32 มม. | 0.4 - 2.0 มิลลิเมตร | 30 - 150 | 300 | 150 | 40*12 |
| 3 | HG50 | ø16 - ø50 มิลลิเมตร | 0.7 -2.5 มิลลิเมตร | 30 - 150 | 410 | 200 | 60*12 |
| 4 | HG60 | ø22 - ø60 มม. | 0.9 - 3.0 มิลลิเมตร | 30 - 150 | 410 | 200 | 60*12 |
| 5 | HG76 | Ø25 - ø76 มิลลิเมตร | 1 - 4 มิลลิเมตร | 30 - 120 | 580 | 300 | 80*16 |
| 6 | HG89 | Ø32 - ø89 มิลลิเมตร | 1 - 4.5 มม. | 30 - 100 | 660 | 300 | 100*16 |
| 7 | HG114 | Ø45 - ø114 มม. | 1.5 -5 มิลลิเมตร | 30 - 80 | 920 | 400 | 100*16 |
| 8 | HG140 | Ø50 - ø140 มม. | 1.5 - 5.5 มิลลิเมตร | 30 - 80 | 920 | 400 | 100*16 |
| 9 | HG165 | Ø60 - ø165 มิลลิเมตร | 2 - 6 มิลลิเมตร | 30 - 60 | 1100 | 500 | 100*16 |
| 10 | HG219 | Ø114 - ø219 มม. | 3 - 8 มิลลิเมตร | 20 - 45 | 1400 | 600 | 150*16 |
| 11 | HG273 | Ø114 - ø273 มม. | 4 - 12 มิลลิเมตร | 15 - 30 | 2100 | 800 | 160*18 |
| 12 | HG325 | Ø165 - ø325 มิลลิเมตร | 4 - 14 มม. | 10 - 30 | 2500 | 1000 | 200*24 |
| 13 | HG426 | Ø165 - ø426 มิลลิเมตร | 4 - 16 มิลลิเมตร | 8 - 25 | 2900 | 1200 | 250*24 |
| 14 | HG508 | Ø219 - ø508 มิลลิเมตร | 5 - 18 มิลลิเมตร | 5 - 18 | 3400 | 1600 | 300*24 |
| 15 | HG610 | Ø355 - ø610 มม. | 5 - 18 มิลลิเมตร | 5 - 18 | 3700 | 1600 | 300*24 |
| 16 | HG760 | Ø426 - ø760 มิลลิเมตร | 5 - 20 มม. | 5 - 20 | 4300 | 1800 | 300*24 |
III.ประกอบของอุปกรณ์
Uncoiler: Single Cone winding เป็นโครงสร้างของการขยายตัวคู่และ cantilever mandrels. มันประกอบด้วยสองส่วนหลัก: ส่วนใหญ่และฐานคงที่.ส่วนใหญ่ของร่างกายมีระบบปนูเมติกเพื่อตอบสนองความต้องการของการขยาย, การหดหักและเบรคของ mandrels.
เครื่องขัดขวางและเครื่องปรับระดับ: เครื่องขัดขวางส่วนใหญ่ใช้ในการนําหัวเหล็กที่นําเข้าในเครื่องปรับระดับหลังจากที่หน่วยปลดลวดนําลวดไปยังสถานที่ทํางานThe Leveler เป็นหลักที่ใช้ในการผ่อนคลายหัวและรอยของสเตรปเหล็กและเตรียมสําหรับการตัดและการปั่นขั้นตอนต่อไป, เพื่อให้แน่ใจว่าสแตนเลสตริปคัดค้านราบและตรงในสับตัด
การตัดและผสมผสานอัตโนมัติ: ใช้ในการตัดส่วนที่ไม่เรียบร้อยของหัวเทปและหาง และชะแนนหางเทปของโค้ลก่อนหน้านี้กับหัวเทปของโค้ลถัดไป และผสมมันด้วยกัน
เครื่องให้อาหารและเครื่องเจาะ: เครื่องให้อาหารส่งแผ่นเหล็กไปยังตําแหน่งเครื่องเจาะ เครื่องเจาะเจาะแผ่นเหล็ก แล้วส่งมันไปยังชิ้นที่สร้างทุกขนาดมีชุดของหม้อเจาะ, เครื่องเจาะสามารถเปลี่ยนหม้อโดยอัตโนมัติ.
ส่วนปรับขนาดและการปรับขนาด: กลมส่วนนี้ปรับลวดสแตนเลสเป็นท่อสี่เหลี่ยมกลมขนาดสามารถปรับโดย servo มอเตอร์
เครื่องตัด: ใช้ในการตัดวัสดุของการผลิตท่อและท่อต่อเนื่องโดยไม่หยุด. วิธีการตัดคือเจาะเย็น.เซอร์โวพลังงานสูงมีเครื่องลดความละเอียดสูงและการนําเข้า rack และ pinion การส่ง. ความแม่นยําของการตัด (ระยะหุ้ม) คือ ± 1 มม. ติดตั้งนําเข้าแม่นยําสูงเส้นทาง guide rail และปกป้อง
IV การประกอบของอุปกรณ์
| ไม่ ไม่ | ชื่อ |
| 1 | เครื่องปลด |
| 2 | เครื่องขัดขวางและปรับระดับ |
| 3 | เครื่องตัดและปั่นอัตโนมัติ |
| 4 | เครื่องสะสม |
| 5 | ส่วนประกอบและปรับขนาดม้วน |
| 6 | เครื่องเจาะหนาว |
| 7 | ตารางระบาย |
| 8 | อัตโนมัติการบรรจุและพาเลติซิ่ง |
