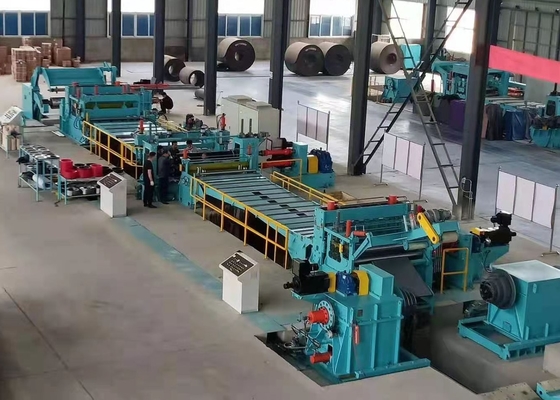

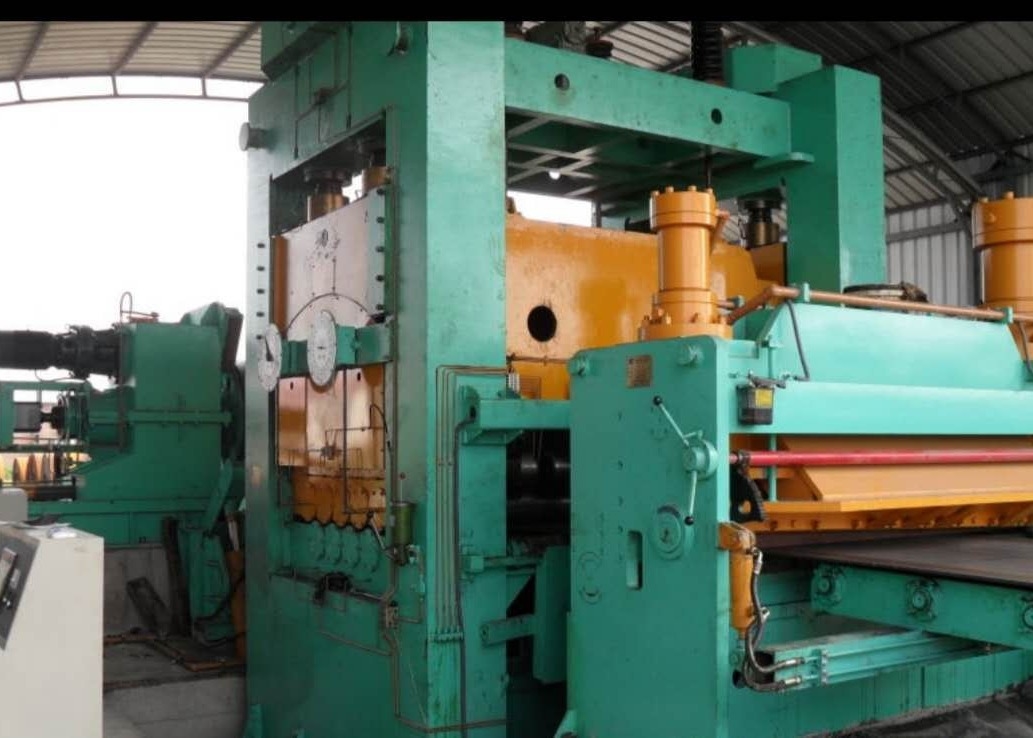

ความกว้างของคอยล์สูงสุด 1650 มม. น้ำหนักสูงสุด 30T เครื่องตัดเหล็กสีเขียว

คําอธิบายโครงสร้างอุปกรณ์

หมายเหตุ: รายการพารามิเตอร์นี้เป็นเพียงเพื่ออ้างอิงและพารามิเตอร์เฉพาะอย่างยิ่งยังต้องหารือโดยทั้งสองฝ่ายเพื่อให้ได้รับผลที่ดีที่สุด

1.รถโค้ล

วัตถุประสงค์: การขนส่งวัสดุม้วนไปยังเครื่องปลดม้วน

โครงสร้าง: รถถูกติดตั้งในทางด้านล่างของพื้น ซึ่งประกอบด้วยเก้าอี้รถและแกนล้อการเดินทาง ร่างวัสดุทรง V และแท่งนําเครื่องยนต์เบิกขั้นการเดินทางและกระปุกน้ํามันยก.

2. เปิดลวด

การใช้งาน: หนุนสอยเหล็กดิบ

โครงสร้าง: ประเภทรองรับคู่ โดยการขยายและการหดของกลองกลองส่งกล่องกลองส่งกล่องกลองส่งกล่องลมกลองเบรกกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองเครื่องยนต์เปิดหัววัสดุอย่างมีประสิทธิภาพเมื่อสายการผลิตทํางานอย่างต่อเนื่อง หมุนออกของมอเตอร์ลดความเร็วจะออกจากการใช้งานผ่านคลาชและมอเตอร์ไม่ทํางานวัสดุโค้ลถูกขับเคลื่อนโดยเครื่องขัดขวางแรงดึงหรือเครื่องตัด.ความตึงเครียดที่ลากออกมาจากเบรคกลอง

ข้อมูลการใช้งาน:

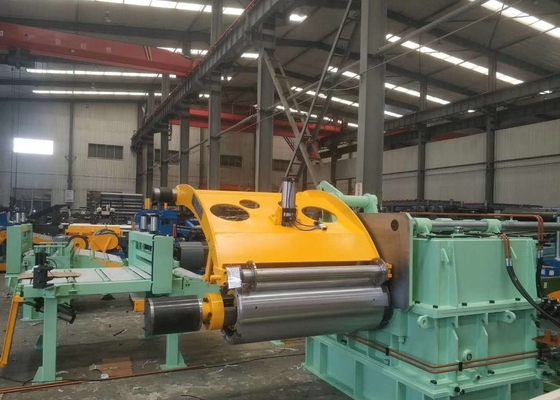

3.อุปกรณ์นําแรงดัน

วัตถุประสงค์: การถักหัววัสดุบิดออกและนํามันเข้าไปในเครื่องขยายแรง

โครงสร้าง: มันประกอบด้วยม้วน,ม้วนและแผ่น. การบิดเคลือบม้วน, ความดันทางไฮดรอลิกเพื่อกระชับหัววัสดุม้วน, การหมุนไฟฟ้าของการแสดงวัสดุหัวเปลือกสนับสนุนแผ่นด้วยการขยายความดันกลางคืนและสวิงไฮดรอลิก, และหัวแผ่นถูกดึงออกโดยการปรับหัววัสดุThe bending roll is pushed by the oil cylinder and matched with the support plate of the shovel head to press the plate head straight so as to facilitate the material head to expand into the traction flatting machine.

ข้อมูลการใช้งาน:

4.Pull&Straightener

วัตถุประสงค์: การปรับขนาดวัสดุแผ่นและใส่หัววัสดุในเครื่องตัด

โครงสร้าง: มันประกอบด้วย 1 คู่ของม้วนอาหาร pinch, 5 ล้อระดับ, กรอบและระบบขับเคลื่อน.5 รอลเลอร์การปรับระดับถูกจัดวางบนด้านบน 2 และด้านล่าง 3, และม้วนบนถูกกดลงโดยแรงไฟฟ้า.ม้วนการทํางานถูกขับเคลื่อนโดยมอเตอร์ dc ผ่านกล่องการกระจายเกียร์และการจับสากล

ข้อมูลการใช้งาน:

ü ความเร็ว

60m/min/ ความหนา≥3.5mm

90m/min/ความหนา≤3.0mm

5.การตัดหาง

การใช้: ตัดหัวแผ่นที่ไม่เรียบร้อยเพื่อการแปรรูปแผ่นเหล็กต่อมา

โครงสร้าง: มันประกอบด้วยแผ่นผนัง, ที่นั่งมีดด้านบนและด้านล่าง, ปีกสี่เหลี่ยม (สี่ด้านของปีกสามารถใช้ได้), กลไกการปรับความสะอาด, หม้อเกียร์ร่วมและกระบอกขับเคลื่อน.การกํากับการตัดด้วยมือ ด้านการปล่อยของน้ําที่มีสะพานสวิงไฮดรอลิก ใต้หัวแผ่นเก็บสะพาน

ข้อมูลการใช้งาน:

วัสดุใบ C12MoV

กระปุกน้ํามัน Ø150X80mm 2 ชิ้น

6.1# เครื่องสะสม

โครงสร้าง: สะพานสวิงแบบไฮดรอลิกแบบคู่ ซึ่งประกอบด้วยกรอบวัสดุโค้ง และสะพานสวิงที่มีโต๊ะม้วน

กว้าง 90-100mm ผิวม้วนโครม

แผ่นการสลับวางระหว่างม้วนเพื่ออํานวยความสะดวกในการผ่านหัววัสดุ

กระบอกสวิง Ø 100 x1000mm 2 ชิ้น

ขนาดของหลุม: ความยาว x ความกว้าง x ความลึก = ประมาณ 5000X2200X3000mm

7.อุปกรณ์ตั้งใจ

การใช้งาน: นําทิศทางตรงของวัสดุแผ่น, ปรับปรุงความตรงของแผ่นตัด

วัสดุ.โครงสร้าง: ใช้การนําม้วนแนวตั้ง ประกอบด้วยสกรูสแตน, สแตนเลส, ที่นั่งสไลด์, สเตนนําแนวตั้ง, กําหนดมอเตอร์, กําหนดวงล้อมือและ idler

ข้อมูลการใช้งาน:

รอลเลอร์นํา Ø กว้าง 100 มิลลิเมตร วัสดุสําหรับ GCr15, 6 ชิ้น

กว้างของม้วน Ø90mm, ผิวเคลือบด้วยโครม

สองมอเตอร์ขับเคลื่อนล้อนํา ตามลําดับเพื่อปรับความกว้างของนํา

8.กล่องจิ้น

การใช้งาน: หัวอาหารคลิปไปยังเครื่องตัด

โครงสร้าง:

คู่ของม้วนอาหาร, กว้างม้วน Φ 200 มิลลิเมตร, ขนมกาวพอลิอุเรธานม้วน

รอลเลอร์ด้านล่างถูกขับเคลื่อนโดยมอเตอร์ AC กับอุปกรณ์คลาช

รอลเลอร์ด้านบนเป็น passive ยกกระบอก

9- เครื่องตัด(มีดคู่ชนิดฐาน)

การใช้งาน: การตัดแผ่นวัสดุตามความยาวในความกว้างที่แตกต่างกัน

โครงสร้าง: ประเภทสไลเดอร์ โดยสองด้านของเครื่องมือ, ด้านบนและด้านล่าง shaft, กลไกการปรับระยะห่าง shaft, อุปกรณ์การส่งและอื่น ๆกล่องเกียร์และการเชื่อมต่อทั่วไป, และมอเตอร์ขับเคลื่อนเครื่องมือด้านข้างเพื่อเปิดและปิดสําหรับการเปลี่ยนเครื่องมือที่สะดวก

ข้อมูลการใช้งาน:

รายละเอียดแกนมีด: 320 x2000 มม Ø วัสดุ 42CrMo, ผิวเคลือบโครเมียมแข็ง

กระโดดไหล่ของโต๊ะแกนมีด 0.01 มิลลิเมตร; กระโดดกว้างแกนตัด 0.025 มิลลิเมตร/1 มิลลิเมตร; การขนานแกนมีด 0.03 มิลลิเมตร/1 มิลลิเมตร

10. เครื่องปั่นกลับขอบ(2 ชุด)

วัตถุประสงค์: การเก็บขอบของแผ่นที่ตัดด้วยเครื่องตัด

โครงสร้าง: ทิศทาง.ตั้งอยู่ทั้งสองด้านของสายการผลิต, แอคการควบคุมความเร็วการขับเคลื่อนมอเตอร์.มันประกอบด้วยมอเตอร์, เครื่องลด, แขนม้วนและอุปกรณ์การปล่อย.สายขอบมาจากวงล้อติกแทค-โต้

ข้อมูลการใช้งาน:

ความกว้างของขอบ rewinding 3-20mm

น้ําหนักการล่อกลับ 400kg/ชุด

ความเร็วการขยายความเร็ว 0-100m/min

มอเตอร์ YVP7.5kw,2 ชุด

11. 2# เครื่องสะสม

วัตถุประสงค์: ใช้ในการควบคุมการปรับสynchronization ความเร็วระหว่างเครื่องตัดและเครื่องลวด

โครงสร้าง: สะพานสวิงเดี่ยว ซึ่งประกอบด้วยรากวัสดุทรงโค้ง และสะพานสวิงพร้อมโต๊ะม้วน

ขนาดความละเอียด:

กว้างม้วนการสลับ 90-100mm, ผิวม้วนโครม platingแผ่นการสลับวางระหว่างม้วนเพื่ออํานวยความสะดวกในการผ่านหม้อหมุนหัววัสดุ Ø100 x1000mm, 2pcs

ขนาดของหลุม: ความยาว x ความกว้าง x ความลึก = ประมาณ 5000X2200X5000mm12.

วัตถุประสงค์: การแยกแผ่นนํา

โครงสร้าง: มีสองกลุ่มของเครื่องแยก ซึ่งสามารถย้ายออกในแนวราบเพื่อแทนแผ่นแยกรอลล์ความดันไฮดรอลิกถูกติดตั้งระหว่างสองกลุ่มของแยกเพื่อป้องกัน slats จากการกระโดดออกจากแผ่นแยก.
