เครื่องสลิทคอยล์เหล็ก ขนาด 35000 กก. 3-14 มม. x 1600 มม.

Name: เครื่องสลิทคอยล์เหล็ก ขนาด 35000 กก. 3-14 มม. x 1600 มม.
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: 3- 14X 1600 มม
Price: 50,000.00 USD
Availability: InStock

รายละเอียดผลิตภัณฑ์:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	TENGTIAN
ได้รับการรับรอง:	CE ISO9000 BV
หมายเลขรุ่น:	3- 14X 1600 มม

ข้อมูลรายละเอียด

สถานที่กำเนิด:

จีน

ชื่อแบรนด์:

TENGTIAN

ได้รับการรับรอง:

CE ISO9000 BV

หมายเลขรุ่น:

3- 14X 1600 มม

ชื่อ:

น้ำหนักม้วนสูงสุด 35000Kg 3 ~ 14 มม. × 1600 มม. เครื่องตัดเหล็กม้วนโลหะ

แบบอย่าง:

3 X 1600

คุณสมบัติ:

โดยตรงและมีเสถียรภาพ

ขนาดสูงสุด:

14 X 1600 มม

ความหนา:

3 - 14 มม

ความยาวตัด:

1600 ม

การรับประกัน:

หนึ่งปี

คำสำคัญ:

เครื่องตัดเหล็กม้วน 3~14mm×1600mm

เน้น:

High Light

เน้น:

35000Kg เครื่องตัดขดลวดโลหะ

เครื่องตัดขดลวดโลหะความแรงสูง

เครื่องตัดสายโลหะความแรงสูง

ข้อมูลการค้า

จำนวนสั่งซื้อขั้นต่ำ:

1 ชุด

ราคา:

$100000 to $1 million

รายละเอียดการบรรจุ:

แพ็คเกจส่งออกมาตรฐาน

เวลาการส่งมอบ:

120 วันทำการ

เงื่อนไขการชำระเงิน:

l/c, d/a, d/p, t/t

สามารถในการผลิต:

4 ชุด/ปี

คำอธิบายผลิตภัณฑ์

เครื่องสลิทเหล็กคอยล์น้ำหนักสูงสุด 35000 กก. ขนาด 3~14 มม. × 1600 มม.

คุณสมบัติ	ค่า
ชื่อ	เครื่องสลิทเหล็กคอยล์น้ำหนักสูงสุด 35000 กก. ขนาด 3~14 มม. × 1600 มม.
รุ่น	3 X 1600
คุณสมบัติ	โดยตรงและเสถียร
ขนาดสูงสุด	14 X 1600 มม.
ความหนา	3 - 14 มม.
ความยาวในการตัด	1600 ม.
การรับประกัน	หนึ่งปี

บทนำทั่วไป

สายการผลิตนี้เหมาะสำหรับการตัดตามยาวอย่างต่อเนื่องของแถบที่มีความกว้าง 800-1500 มม. และความหนา 0.5-3 มม. สำหรับเหล็กโครงสร้างคาร์บอนธรรมดาแบบรีดร้อน เหล็กโครงสร้างโลหะผสมต่ำ และวัสดุอื่นๆ เรียกว่าหน่วยสลิท 1500 × 0.5 ~ 3 มม.

พารามิเตอร์ทางเทคนิคหลัก

ข้อมูลเครื่อง:

ชื่ออุปกรณ์: สายสลิท
รุ่น: 14×1600
กระบวนการทำงาน: การจัดเก็บ→การป้อน→การคลายคอยล์→การป้อน→การหนีบ→การปรับระดับก่อน→กรรไกรไฮดรอลิก→สะพานลูป→การแก้ไขการเบี่ยงเบน→การสลิท→การม้วนขอบ→สะพานลูป→[ฟังก์ชัน 1]→การแยก→การหนีบ→ลูกกลิ้งปรับความตึง→การป้อน→การม้วนกลับ→การขนถ่าย→[ฟังก์ชัน 2]→โต๊ะลูกกลิ้ง→การแก้ไขการเบี่ยงเบน→การหนีบ→การปรับระดับละเอียด→การวัดความยาว→การหนีบส่วนท้าย→การตัด→การยกและการซ้อน

พารามิเตอร์วัสดุการประมวลผล:

พารามิเตอร์วัสดุทางเข้า:

วัสดุ: เหล็กคอยล์รีดร้อน Q235B/Q355B (σs≤400MPa, σb≤550MPa)
ความหนาของคอยล์: 3 มม. ~ 14 มม. (Q235B) / 3 มม. ~ 12 มม. (Q355B)
ความกว้างของคอยล์: 700 มม. ~ 1600 มม.
เส้นผ่านศูนย์กลางภายในของคอยล์: Φ610 มม., Φ760 มม.
เส้นผ่านศูนย์กลางภายนอกของคอยล์: Φ1000 มม. ~ Φ2200 มม.
น้ำหนักคอยล์: สูงสุด 35000 กก.

พารามิเตอร์วัสดุทางออก:

1) พารามิเตอร์ผลิตภัณฑ์สำเร็จรูปที่ตัดขวาง:

ความแม่นยำของความยาว: ความยาว ≤±1.0 มม./L=2 ม.
แนวทแยง ≤±1.5 มม./L=2 ม.
ความเรียบ: ดีกว่ามาตรฐานแห่งชาติ GB709-2006
ความยาวในการวางบนพาเลท: 2000 มม. ~ 12000 มม.
ความสูงในการวางบนพาเลท: สูงสุด 400 มม.
น้ำหนักบรรทุกในการวางบนพาเลท: สูงสุด 15000 กก.

2) พารามิเตอร์ผลิตภัณฑ์สำเร็จรูปที่สลิท:

ความสามารถในการสลิท: สูงสุด 3 แถบ (เมื่อความหนาของแผ่น 13-14 มม. ไม่รวมขอบของเสีย)
สูงสุด 4 แถบ (เมื่อความหนาของแผ่น 11-12 มม. ไม่รวมขอบของเสีย)
สูงสุด 6 แถบ (เมื่อความหนาของแผ่น 9-10 มม. ไม่รวมขอบของเสีย)
สูงสุด 8 แถบ (เมื่อความหนาของแผ่น 7-8 มม. ไม่รวมขอบของเสีย)
สูงสุด 10 แถบ (เมื่อความหนาของแผ่น 3-6 มม. ไม่รวมขอบของเสีย)
ความแม่นยำของความตรง: ≤0.5 มม./1000 มม. (เมื่อความกว้างของแถบ ≥140 มม. ไม่รวมของเสียด้านข้าง)
ความกว้างในการสลิท: ต่ำสุด 120 มม.
ความคลาดเคลื่อนของความกว้าง: ±0.3 มม.
เส้นผ่านศูนย์กลางภายในของการม้วนกลับ: Φ610 มม.
น้ำหนักในการม้วนกลับ: สูงสุด 35000 กก.
ความคลาดเคลื่อนของหอคอย: ≤±10 มม. (ไม่นับวงกลม 3-5 วงข้างในและข้างนอก)

ข้อมูลพื้นฐานของเครื่อง:

ความเร็วในการออกแบบ: สูงสุด 15-30 ม./นาที (ในเวลาเปิด ปรับตามความหนาของแผ่นและวัสดุ) / สูงสุด 30-80 ม./นาที (เมื่อม้วน ปรับตามความหนาและวัสดุของแผ่น)
ทิศทางของหน่วย: จากซ้ายไปขวา หรือ จากขวาไปซ้าย (หันหน้าเข้าหาหน่วยบนโต๊ะปฏิบัติงาน)
แหล่งจ่ายไฟ: ไฟสามเฟส AC 380V, 50Hz
พื้นที่: ≈65 ม.×11 ม. (ยาว×กว้าง)
สภาพแวดล้อมการใช้งาน: อุณหภูมิแวดล้อม: -10℃~40℃ / ความชื้นสัมพัทธ์: ≤80%
ระดับการป้องกัน: IP40

แนวคิดการออกแบบผลิตภัณฑ์

ความน่าเชื่อถือ: ออกแบบและผลิตด้วยความน่าเชื่อถือสูงเพื่อให้มั่นใจในการทำงานตามปกติและต่อเนื่อง
ความปลอดภัย: ติดตั้งอุปกรณ์ป้องกันและความปลอดภัยที่เชื่อถือได้สำหรับระบบกลไก ไฮดรอลิก และไฟฟ้า
การปกป้องสิ่งแวดล้อม: น้ำมันไฮดรอลิกสามารถนำกลับมาใช้ใหม่ได้อย่างน่าเชื่อถือและนำกลับมาใช้ใหม่ได้โดยไม่มีการรั่วไหล
การประหยัดพลังงาน: หน่วยที่มีประสิทธิภาพในการถ่ายโอนสูงรวมกับความแม่นยำของผลิตภัณฑ์ที่ดีขึ้นเพื่อลดการบริโภค
ใช้งานง่าย: อินเทอร์เฟซที่ใช้งานง่ายพร้อมการสนทนาระหว่างมนุษย์กับเครื่องจักรที่สะดวก

คุณสมบัติหลัก

ขับเคลื่อนด้วยมอเตอร์ DC หลักเพื่อความเร็วในการหมุนและแรงบิดที่เสถียรที่ความเร็วต่ำ
ควบคุมโดยระบบ PLC ระดับไฮเอนด์พร้อมการทำงานบนหน้าจอสัมผัส
ระบบควบคุมที่พัฒนาโดย Zeye เอง (2018SR678630) เพื่อประสิทธิภาพสูงและการใช้พลังงานต่ำ
ตัวลดเกียร์ผิวฟันแข็งพร้อมประสิทธิภาพการส่งผ่านสูงและการสึกหรอน้อยที่สุด
การควบคุมคุณภาพอย่างเข้มงวดในกระบวนการผลิต รวมถึงการอบอ่อน การพ่นทราย และการตัดเฉือน CNC
ผลิตตามมาตรฐานแห่งชาติเพื่อคุณภาพและบริการที่เหนือกว่า

รูปภาพอ้างอิงผลิตภัณฑ์

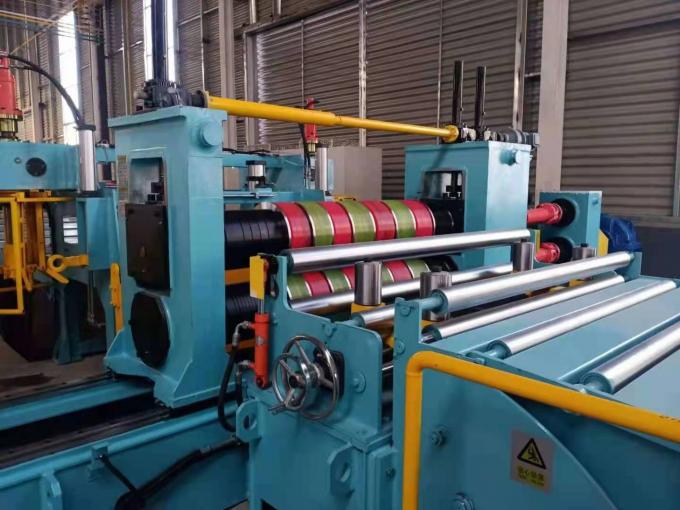

3~14mm×1600mm Steel Coil Slitting Machine - Front View

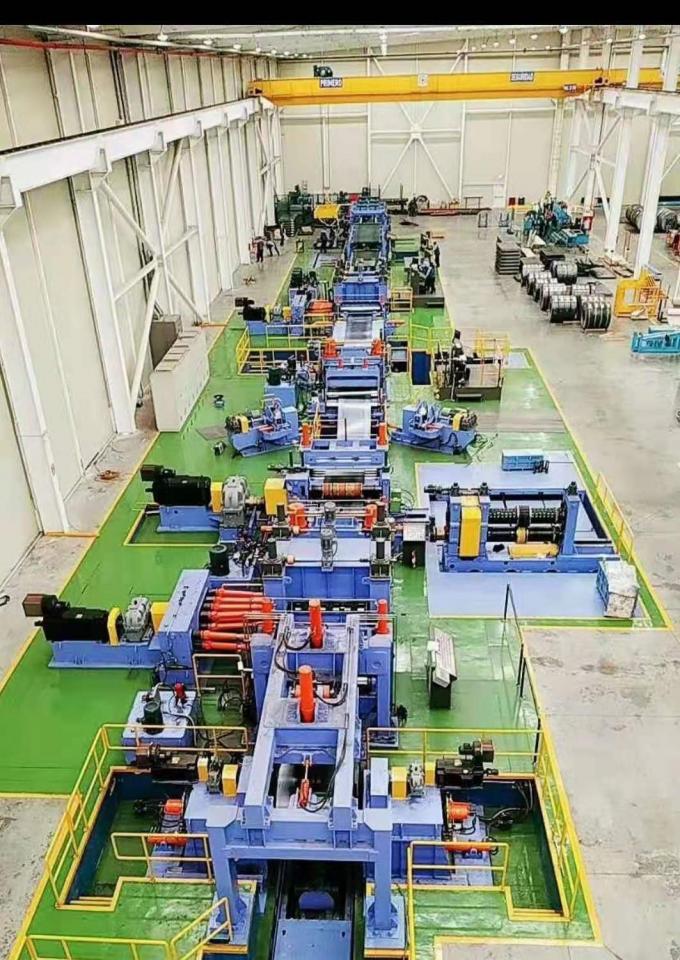

3~14mm×1600mm Steel Coil Slitting Machine - Side View
