รายละเอียดสินค้า:
การชำระเงิน:
|
ชื่อผลิต: | ขนาดใหญ่ Dia 530 มม. รอบ Api โรงสีท่ออัตโนมัติโรงสีท่อเชื่อมความถี่สูง | เส้นผ่านศูนย์กลางท่อ: | 325mm-530mm |
---|---|---|---|
ความเร็วของผลิตภัณฑ์: | สูงสุด 25 ม./นาที | วัสดุ: | เหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม เหล็กกล้าผสมต่ำ |
เลื่อยตัด: | เลื่อยตัดแรงเสียดทาน | ความหนาของท่อ: | 4.0-9.0มม |
มีบริการหลังการขาย: | การว่าจ้างและการฝึกอบรม | แรงดันไฟฟ้า: | 380V |
คำสำคัญ: | โรงสีท่อเชื่อมความถี่สูง | ||
แสงสูง: | Api Automatic Tube Mill,Dia 530Mm Tube Mill อัตโนมัติ,Dia 530Mm Welded Pipe Mill |

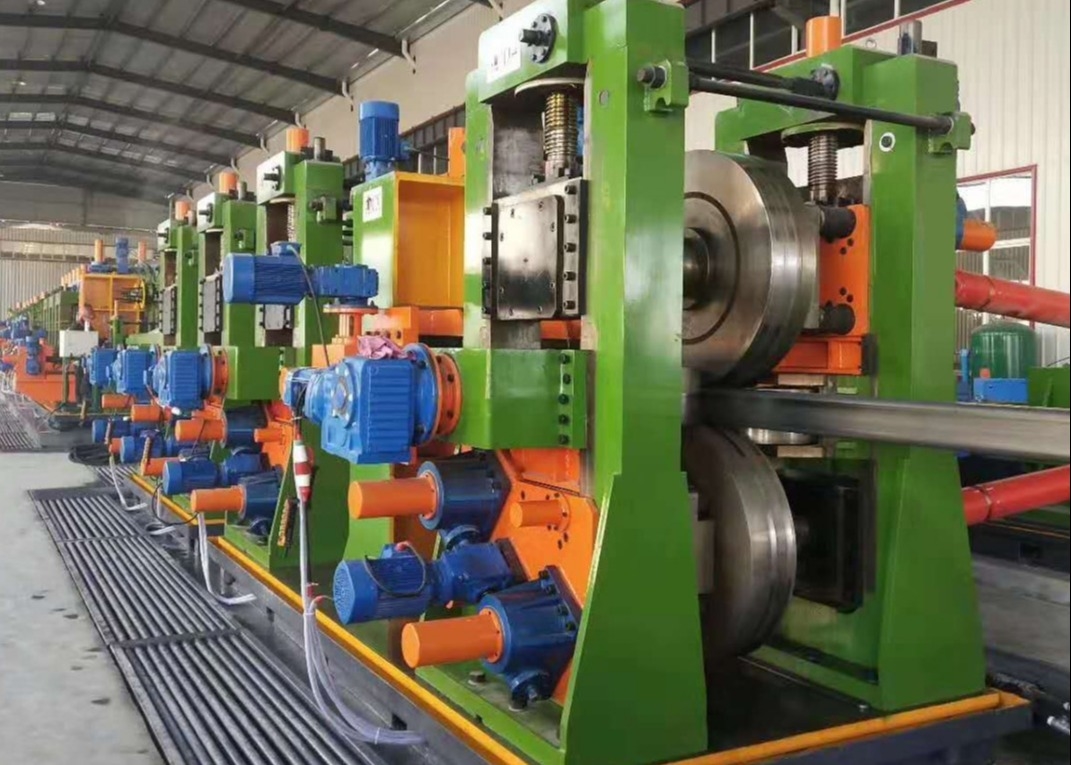

530 High-Frequency Welded Pipe Mill Line ออกแบบมาเพื่อผลิตท่อกลม (Diaφ325-530mm, ความหนา 4-9mm)
ใช้การขึ้นรูป FFX: สำหรับอุปกรณ์นี้ กระบวนการขึ้นรูปที่ประหยัดและเหมาะสมที่สุดจะใช้ในการดัดท่อที่มีรอยต่ออย่างต่อเนื่องและราบรื่นเนื่องจากการออกแบบพิเศษของโครงสร้างม้วนทั้งหมดและการปรับแต่ง จึงสามารถปรับให้เข้ากับการขึ้นรูปของขนาดและข้อกำหนดของผลิตภัณฑ์ทั้งหมดโดยไม่จำเป็นต้องเปลี่ยนม้วน
เป็นไปตามมาตรฐาน YB189-64
(1) วัสดุ: เหล็กกล้าคาร์บอนต่ำและเหล็กกล้าโครงสร้างผสมต่ำ
(2) คุณสมบัติทางกล: σb≤520Mpa, σs≤340MPa
(3)ความกว้างของแถบ: 1020~1665มม
(4)ความหนาของแถบ: 4~9mm
(5) แถบเหล็กม้วน: เส้นผ่านศูนย์กลางภายในของคอยส์: φ508~φ760mm
เส้นผ่านศูนย์กลางภายนอกของคอยส์:φ1500~φ2100mm
(6) น้ำหนักคอยล์: ≤30T
(1) ขนาดท่อ: รอบ: φ325~φ530mm
(2)ความหนาของผนังท่อ: 4~9mm
(3)ความยาวตัดคงที่: 6~12m
(4) ความแม่นยำในการตัดท่อ: ±3 มม
วัสดุ (เหล็กม้วน) → uncoiler →แรงเฉือนและเครื่องเชื่อม→แนวนอน (หรือกรง) ตัวสะสม→การขึ้นรูปโรงสี→เครื่องเชื่อมดิน HF →โรงขนาด→การยืดแบบหยาบ (หัวไก่งวง) →เครื่องตัด→หมดตาราง
แบบอย่าง | ช่วงเส้นผ่านศูนย์กลาง | ความหนาของท่อ | ความเร็วของสาย (ม. / นาที) |
เอชจี20 | 8-25.4MM | 0.3-1.2MM | 120 |
HG32 | 10-32MM | 1.4-1.5มม | 120 |
เอชจี50 | 16-76MM | 0.7-2.5MM | 30-120 |
HG76 | 25-76MM | 1-4MM | 30-100 |
HG89 | 32-89MM | 1-4.5MM | 30-80 |
HG114 | 45-114MM | 1.5-5.0มม | 30-60 |
HG165 | 60-165MM | 3-7MM | 30-50 |
HG219 | 114-219มม | 4-8MM | 20-40 |
HG273 | 114-273MM | 4-10MM | 15-30 |
HG325 | 165-325MM | 4-10MM | 10-30 |
HG426 | 165-426MM | 4-12.7MM | 8-25 |
HG508 | 219-508MM | 4-16MM | 8-20 |
