| สถานที่กำเนิด: | เหอเป่ย์ |
| ชื่อแบรนด์: | Tengtian |
| ได้รับการรับรอง: | CE,ISO9001,BV |
| หมายเลขรุ่น: | HG159 |

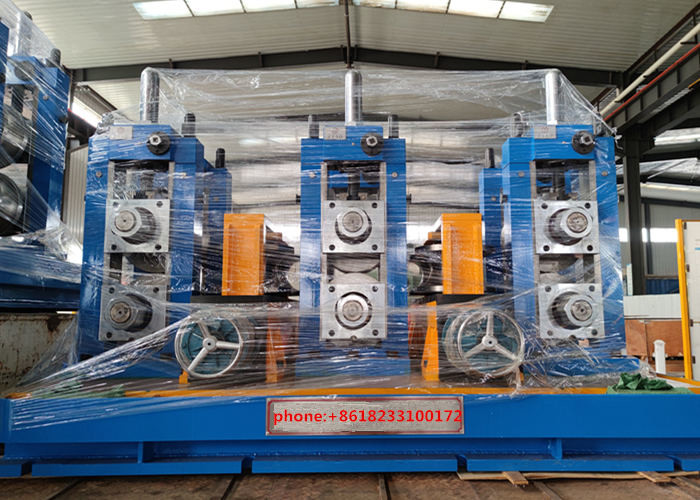

เครื่องจักรผลิตท่อ ERW ขนาด 159 มม. สำหรับเหล็กกล้าคาร์บอนได้รับการออกแบบมาเพื่อผลิตท่อเหล็กเชื่อมคุณภาพสูง ด้วยการผสมผสานเทคโนโลยีการผลิตท่อขั้นสูง เครื่องจักรนี้ผลิตท่อในขนาดและรูปร่างต่างๆ ด้วยความแม่นยำเป็นพิเศษ
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| มาตรฐาน | YB189-64 |
| วัสดุ | เหล็กกล้าคาร์บอนต่ำและเหล็กโครงสร้างโลหะผสมต่ำ |
| คุณสมบัติทางกล | σb≤380Mpa, σs≤275MPa |
| ความกว้างของแถบ | 200～500 มม. |
| ความหนาของแถบ | 2.0～8.0 มม. |
| I.D ของขดลวด | Φ508 มม. |
| O.D ของขดลวด | φ2000 มม. |
| น้ำหนักขดลวด | ≤8T |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| เส้นผ่านศูนย์กลางท่อกลม | Φ65～φ159 มม. |
| ขนาดท่อสี่เหลี่ยม | 50x50-125x125 มม. |
| ความหนาท่อ | 2.0-8.0 มม. |
| ความยาวท่อสำเร็จรูป | 4-8 ม. |
| ความแม่นยำในการตัดความยาว | ±2 มม. |
| ความเร็วในการขึ้นรูป | 20-50 ม./นาที |
กว้าง 8 ม., ยาว 120 ม., มีระยะห่างจากรางเพดานถึงพื้นอย่างน้อย 6 ม.
| รุ่น | ช่วงเส้นผ่านศูนย์กลาง | ความหนาท่อ | ความเร็วสาย (ม./นาที) |
|---|---|---|---|
| HG20 | 8-25.4 มม. | 0.3-1.2 มม. | 120 |
| HG32 | 10-32 มม. | 1.4-1.5 มม. | 120 |
| HG50 | 16-76 มม. | 0.7-2.5 มม. | 30-120 |
| HG76 | 25-76 มม. | 1-4 มม. | 30-100 |
| HG89 | 32-89 มม. | 1-4.5 มม. | 30-80 |
| HG114 | 45-114 มม. | 1.5-5.0 มม. | 30-60 |
| HG165 | 60-165 มม. | 3-7 มม. | 30-50 |
| HG219 | 114-219 มม. | 4-8 มม. | 20-40 |
| HG273 | 114-273 มม. | 4-10 มม. | 15-30 |
| HG325 | 165-325 มม. | 4-10 มม. | 10-30 |
| HG426 | 165-426 มม. | 4-12.7 มม. | 8-25 |
| HG508 | 219-508 มม. | 4-16 มม. | 8-20 |
