| น้ำหนักคอยล์: | ≤10.0T | ความหนาของคอยล์: | 1.5~4.5mm |
|---|---|---|---|
| ความกว้างของคอยล์: | 160~400mm | เส้นผ่าศูนย์กลางภายใน: | φ508～φ610mm |
| เส้นผ่านศูนย์กลางภายนอก: | φ1500～φ2000mm | ความเร็ว: | 75X45—80ม./นาที;100X100—60ม./นาที |
| การรับประกัน: | หนึ่งปี | วัสดุ: | HRC คาร์บอนต่ำ |
| แสงสูง: | โรงสีท่อเชื่อมแบบรวมหน่วย,เทคโนโลยีการขึ้นรูป ff โรงสีท่อเชื่อม,เทคโนโลยีการขึ้นรูป ff โรงสีท่อเชื่อม |
||

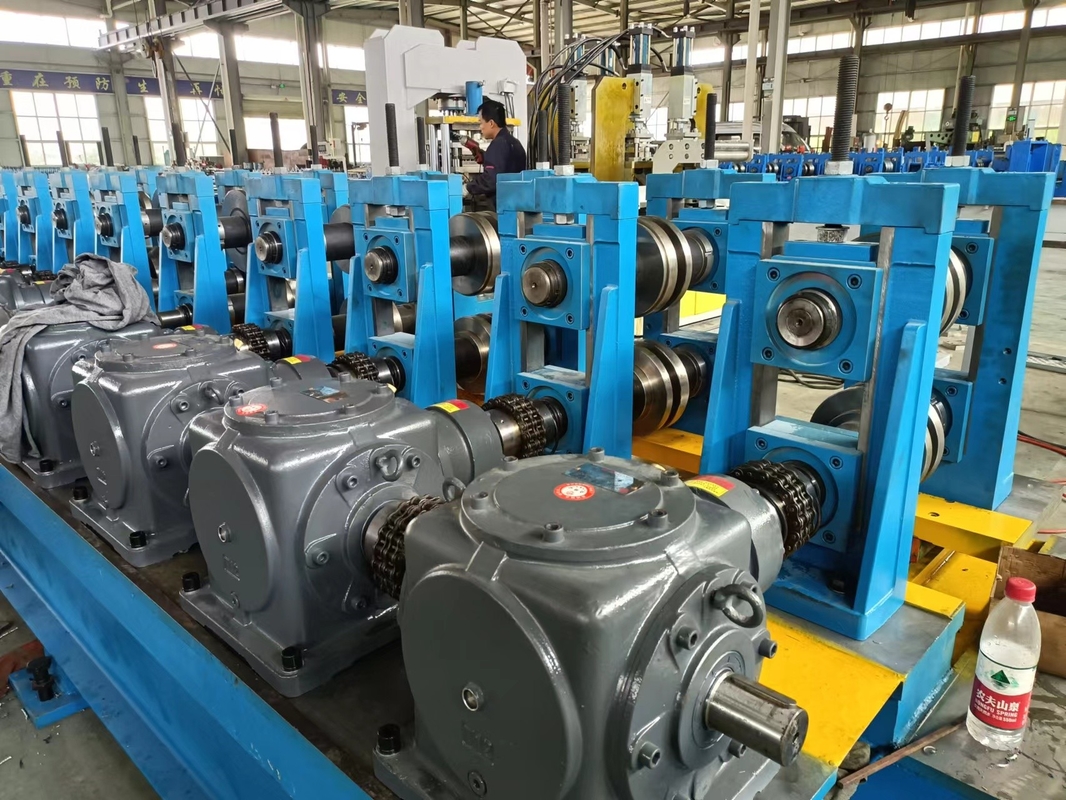

LW Series Unit เครื่องเชื่อมท่อแบบรวม FF เทคโนโลยีการขึ้นรูป โรงเชื่อมท่อ
I. วัสดุ ข้อมูลจำเพาะ:
สอดคล้องกับมาตรฐาน YB189-64
วัสดุ : เหล็กกล้าคาร์บอนต่ำและเหล็กกล้าผสมต่ำ
คุณสมบัติทางกล: σb≤520Mpa, σs≤365MPa
ความกว้างของแถบ:160~400mm
ความหนาของแถบ:1.5~4.5mm
เส้นผ่านศูนย์กลางภายในของคอยส์: φ508 ～ φ610mm
เส้นผ่านศูนย์กลางภายนอกของคอยส์: φ1500 ～ φ2000mm
น้ำหนักคอยล์: ≤10.0T
ครั้งที่สองข้อกำหนดท่อเชื่อม
เส้นผ่าศูนย์กลางท่อกลม :φ40~φ127mm
ขนาดท่อสี่เหลี่ยม:40×40-100×100mm
ความหนาของท่อกลม:1.5~4.5mm
ความหนาของท่อสี่เหลี่ยม:1.5- 4.5mm
เสร็จสิ้นความยาวท่อ:4～12m
ความแม่นยำในการตัด:±1.5mm
ความเร็วในการขึ้นรูป:75X45—80m/min;100X100—60m/min
ไฟฟ้า น้ำ และอากาศ
| 1 | พลัง | ปริมาณพลังงานของสาย | ประมาณ 900KW |
| แหล่งพลังงาน | 380V/60Hz/3เฟส | ||
| 2 |
น้ำหล่อเย็นหมุนเวียน |
ไหล | 20T/h～30T/h |
| ปริมาณสระ | 30m3 | ||
| 3 |
เครื่องอัดอากาศ |
ไหล | 5m3/นาที |
| ความกดดัน | 5～11กก./ ซม2 |
สาม.กระบวนการผลิต:
การโหลดคอยล์→การคลายเกลียว→การตัดและการเชื่อม→เครื่องสะสมเกลียวแนวนอน→การขึ้นรูป, การเชื่อม HF, การลบคม, การทำความเย็น, การปรับขนาด, การยืดผม→ใบเลื่อย→การบรรจุ→การจัดเก็บ
IV.พารามิเตอร์หลักของแต่ละหน่วย
| เส้นผ่านศูนย์กลางของขดลวด | Φ1600-2000mm |
| เส้นผ่านศูนย์กลางภายในของขดลวด | Φ508-610mm |
| ความกว้างของแถบ | 160-400mm |
| ความกว้างของแถบ | 1.5-4.5mm |
| น้ำหนักแถบ | Max7.0T |
| ขยายประเภท |
ไฮดรอลิกขยาย โครงสร้างบล็อกเลื่อน |
| หยุดพัก |
ไดรฟ์นิวเมติก, ดิสก์เบรก 2 ชิ้น |
| วัสดุแมนเดร | 40Cr,HB220-260 |
| ศูนย์สูงกว่า | 1100mm |
