| สถานที่กำเนิด: | เหอเป่ย์ |
| ชื่อแบรนด์: | TengTian |
| ได้รับการรับรอง: | CE, ISO9001, BV |
| หมายเลขรุ่น: | 151 |
| คุณสมบัติ | ค่า |
|---|---|
| วัสดุที่ใช้ได้ | sjr225 |
| วิธีการตัด | เลื่อยเย็น |
| ชื่อผลิตภัณฑ์ | สายการผลิตอัตโนมัติเต็มรูปแบบ |
| ความเร็ว | 45 ม./นาที |
| ข้อมูลจำเพาะของอุปกรณ์ | ระบุโดยลูกค้า |
| วิธีการขึ้นรูป | การบีบอัดด้วยลูกกลิ้ง |
| การรับประกัน | หนึ่งปี |
| วัสดุ | เหล็กกล้าคาร์บอนต่ำ HRC |
| ประเภทการขึ้นรูป | การขึ้นรูปโดยตรง |
| พื้นที่ทำงาน | 90 x 5 ม., สูง＞3ม (เครนถึงพื้น) |

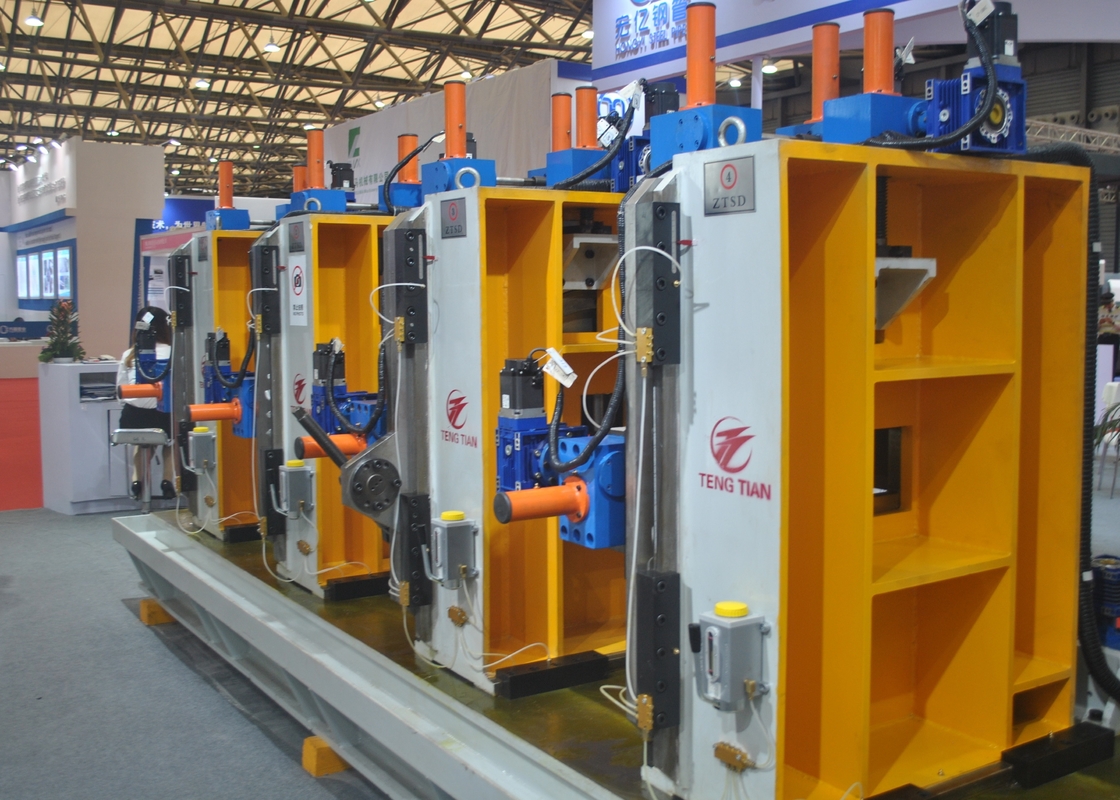

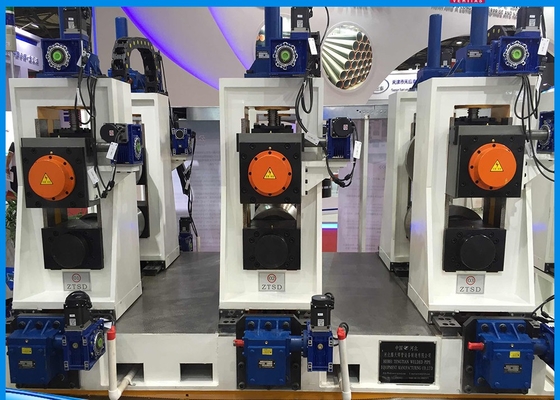

เครื่องจักรผลิตท่อเหล็ก ERW ทรงสี่เหลี่ยม ความเร็วสูง ปรับแต่งอัตโนมัติเต็มรูปแบบด้วยเซอร์โว ออกแบบมาเพื่อผลิตเหล็กรูปพรรณต่างๆ ที่ใช้ในอุตสาหกรรมโลหะวิทยา การก่อสร้าง การขนส่ง เครื่องจักร และยานยนต์ สายการผลิตขั้นสูงนี้ใช้วัตถุดิบเป็นแถบเหล็กเพื่อผลิตเหล็กรูปพรรณรีดเย็นผ่านเทคโนโลยีการขึ้นรูปเย็นที่เชื่อถือได้
ระบบนี้รวมเทคโนโลยี PROFIBUS ไว้ในระบบควบคุมเพื่อรับประกันการทำงานที่ซิงโครไนซ์สูงและคุณภาพของผลิตภัณฑ์ที่ดีที่สุด ด้วยตัวบ่งชี้และต้นทุนการดำเนินงานทั้งหมดที่ต่ำที่สุด เครื่องจักรนี้จึงเป็นโซลูชันที่ประหยัดสำหรับการผลิตเหล็กรูปพรรณรีดเย็น
| เลขที่ | รุ่น | ขนาด | ความหนา (มม.) | น้ำหนักลูกกลิ้ง (มม.) | ความเร็วในการขึ้นรูป (ม./นาที) | กำลังติดตั้ง (กิโลวัตต์) |
|---|---|---|---|---|---|---|
| 1 | 200 | 20x20-50x50 | 1-3 | 5 | 20-80 | 900 |
| 2 | 600 | 60x60-150x150 | 2-7 | 10 | 20-60 | 1400 |
| 3 | 800 | 80x80-200x200 | 2.5-10 | 15 | 20-40 | 1600 |
| 4 | 1050 | 100x100-250x250 | 3-12.7 | 20 | 15-30 | 2600 |
| 5 | 1250 | 120x120-300x300 | 3-14 | 30 | 10-25 | 3200 |
| 6 | 1400 | 150x150-350x350 | 4-14 | 30 | 8-20 | 3600 |
| 7 | 1600 | 200x200-400x400 | 4-16 | 30 | 8-15 | 3900 |
| 8 | 2000 | 250x250-500x500 | 4-20 | 40 | 8-15 | 4200 |
| เลขที่ | ชื่อส่วนประกอบ |
|---|---|
| 1 | ม้วนพันและคลาย |
| 2 | เครื่องยืดและปรับระดับ |
| 3 | เครื่องตัดและเชื่อมอัตโนมัติ |
| 4 | เครื่องป้อนและเจาะ |
| 5 | ส่วนการขึ้นรูปและปรับขนาดอัตโนมัติ |
| 6 | เครื่องตัด |
| 7 | ผ่านลูกกลิ้ง |
| 8 | การบรรจุและการวางบนพาเลทอัตโนมัติ |
