| สถานที่กำเนิด: | เหอเป่ย์ |
| ชื่อแบรนด์: | TengTian |
| ได้รับการรับรอง: | CE, ISO9001, BV |
| หมายเลขรุ่น: | HGF 200 |
F200×200 เครื่องเชื่อมท่อสายการผลิตท่อเชื่อมความแม่นยําสูง
สายการผลิตปูปูปูปูปูปูปูปูปูปูปูปูปูปูปูปูปูปูปูปูปูปูปูปโดยใช้อุปกรณ์ในการเจาะและดูดซึมที่คล้ายกันในประเทศและต่างประเทศเครื่องจักรทุกชิ้นของสายการผลิตนี้ ถูกออกแบบอย่างประดิษฐ์ใหม่ระดับการออกแบบและคุณภาพการผลิตอยู่ในตําแหน่งชั้นนําในประเทศ, และโครงสร้างและความแม่นยําได้บรรลุระดับของหน่วยที่นํามาใช้ในช่วงปีที่ผ่านมาหน่วยนี้มีคุณภาพการแปรรูปและความแม่นยําการประกอบที่สูงที่สามารถผลิตท่อเหล็กผสมไฟฟ้าที่มีความแม่นยําสูง.
1ปริมาตรและรายละเอียดหลัก
|
ติดตามมาตรฐาน YB189-64 |
|
| วัสดุ |
เหล็กคาร์บอนต่ํา และเหล็กสแตนเลจต่ํา สําหรับการก่อสร้าง |
| คุณสมบัติทางกล | σb≤610Mpa,σs≤345MPa |
| ความกว้างของแผ่น | ขนาด 300 ∼ 800 มิลลิเมตร |
| ความหนาของแผ่น | 2.0 ละ 6.0 มม |
| ID ของ Coils | Φ580?? φ630 มม. |
| O.D ของโค้ล | φ1300?? φ2000 มม. |
| น้ําหนักโค้ล | ≤ 18.0T |
2. รายละเอียดของท่อผสม
| ขนาดท่อสี่เหลี่ยม | 75 x 75 ถึง 200x200 มิลลิเมตร |
| ความหนาของท่อสี่เหลี่ยม | 2.0 ถึง 6.0 มิลลิเมตร |
| ความยาวของท่อ | 6 ถึง 9 เมตร |
| ความแม่นยําในการตัด | ± 2 มม. |
| ความเร็วในการปั้น | 10 ถึง 50 m/min |

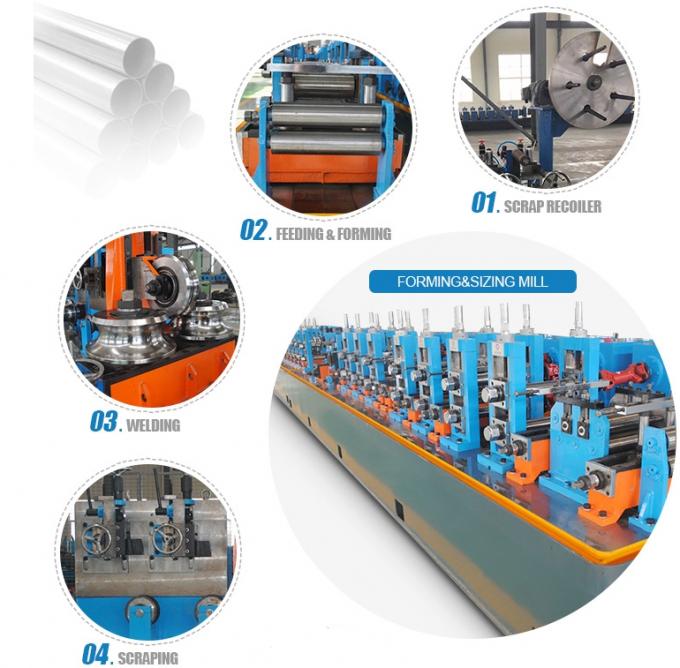

3ปริมาตรหลักของแต่ละหน่วย
โหลดรถยนต์เป็นโครงสร้างสแตนเลสผสาน, มีการยก saddle และแดนรถยนต์สองส่วน. การยก saddle เป็นชนิดสี่คอลัมน์ guide rod, กระปุกน้ํามันยก saddle.บนร่างรถมีล้อสี่ล้อรถที่ขับเคลื่อนโดยมอเตอร์ เดินไปตามรถไฟที่ติดตั้งในพื้นฐาน
เครื่องลอกคอลเลอร์เป็นโครงสร้างของโคนเดียว ใช้ในการสนับสนุนโค้ลเหล็กและให้วัสดุดิบสําหรับสายการผลิต เครื่องประกอบด้วยพื้นฐาน, แกนหลัก, การสนับสนุนหมุนระบบอุปกรณ์เบรกแบบปนูเมติก, สําหรับการขยายแบบ cantilever การขยายแบบไฮดรอลิกและการขับเคลื่อนแบบ Pneumatic
หัวตรงเป็นหลักที่ใช้ในการนําการให้อาหารหัวเหล็กโค้ลใหม่ในหน่วย flattener หลังจากหน่วย uncoiler นําโค้ลในสถานที่ทํางาน
เครื่องปรับระดับใช้ในการปรับระดับหัวและปลายแผ่นเหล็ก ทําให้มันง่ายสําหรับการตัดและผสม
Shear & welder ใช้ในการตัดปลายที่ไม่เรียบร้อยของแผ่น แล้วเชื่อมแผ่นด้วยการปั่น
เครื่องสะสมแนวราบส่วนใหญ่รวมในเครื่องพิมพ์และอุปกรณ์พกพา, รวมเครื่องสะสม, หน่วยพกพา, หน่วยควบคุมไฟฟ้า
เครื่องแกร่ง สายเหล็กไปในฐานแกร่งแล้วในส่วนแกร่งเป็นรูปร่างกลม
ใช้ในการตัดท่อให้มีความละเอียดตามความยาว โดยอัตโนมัติ ภายใต้เงื่อนไขที่ท่อส่งต่อเนื่องจากโรงงานด้วยความเร็วสูง
