| สถานที่กำเนิด: | เหอเป่ย์ |
| ชื่อแบรนด์: | TengTian |
| ได้รับการรับรอง: | CE, ISO9001, BV |
| หมายเลขรุ่น: | เอชจี 76 |

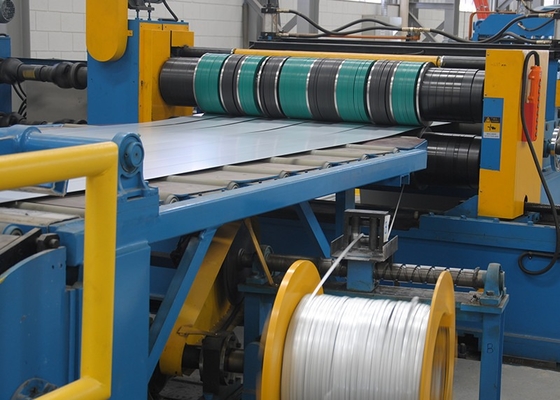

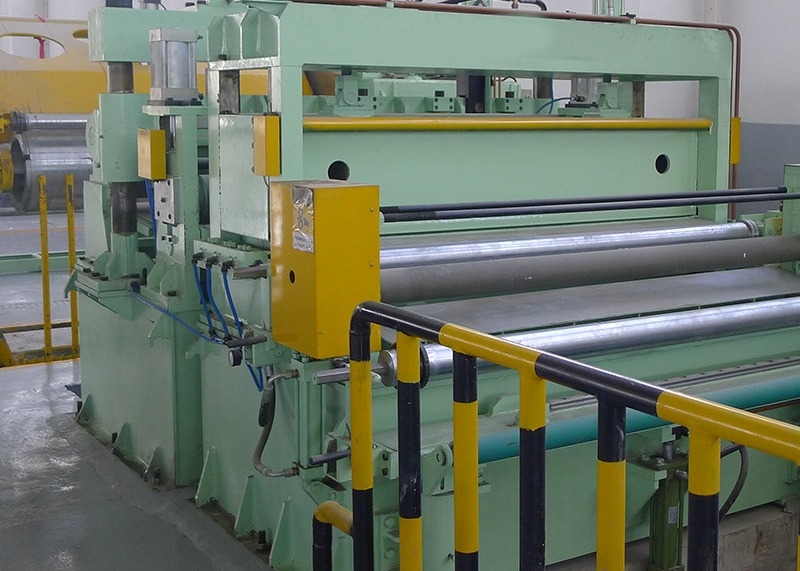

เครื่องตัดลวด 80m/min เครื่องตัดเหล็กโลหะเหล็กคาร์บอนต่ํา
I. คําแนะนํา

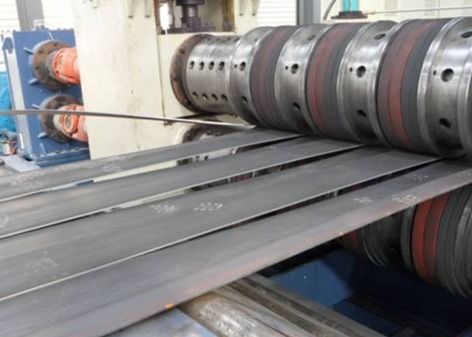

เครื่องตัดใช้ในการตัดแผ่นเหล็กม้วนเป็นหลายแผ่นเหล็กของความกว้างหนึ่งตามทิศทางความยาวและสายการผลิตหน่วยตัดใช้ในการตัดแผ่นเหล็กม้วนเป็นหลายแผ่นเหล็กของความกว้างที่กําหนดตามทิศทางความยาว. It can be wound into steel strip coils to provide raw material strip steel coils that meet the requirements for cold-formed welded pipe production lines and high-frequency straight seam welded pipe production linesหน่วยนี้แบ่งออกเป็นชนิดไฮดรอลิกเต็มและชนิดเครื่องกล ซึ่งมีลักษณะของประสิทธิภาพสูง การบริโภคที่ต่ําและความละเอียดสูง
II. ข้อดีของสินค้า
อุปกรณ์นี้เป็นผลิตภัณฑ์ที่บูรณาการทางเครื่องกล ไฟฟ้า และไฮดรอลิก มีข้อดีหลายอย่าง เช่น เทคโนโลยีที่ก้าวหน้า เทคโนโลยีที่พัฒนาการผลิตที่ซับซ้อนและระดับอัตโนมัติสูง.
สาเหตุของหน่วยนี้คือการให้อาหารแผ่นเหล็ก ตัดหัวและหางหลังจากการให้อาหาร, ปลดลมและการปรับระดับ, แล้วให้อาหารแผ่นเหล็กกับเครื่องตัดแผ่นโดยเครื่องปรับระดับ.ตามความต้องการของกระบวนการผลิตการตัดเป็นแผ่นเหล็กของสเปคชันชันบางส่วน, ซึ่งจะถอนและบรรจุหลังจากผูกพัดลุ้น, การล่อความเครียด, และสุดท้ายเก็บเก็บไว้สําหรับการเก็บ.
เส้นทั้งหมดของหน่วยอุปกรณ์ PLC ระบบควบคุมไฟฟ้า, DC การกํากับความเร็วดิจิตอลเต็ม
III การประกอบของอุปกรณ์
| ไม่ | ชื่อ | จํานวน |
| 1 | หน่วยยืน | 1 |
| 2 | รถบรรทุก | 1 |
| 3 | อุปกรณ์ปลด | 1 |
| 4 | อุปกรณ์หัวตรง | 1 |
| 5 | เครื่องปรับระดับ pinch | 1 |
| 6 | ตัดตามความยาว | 1 |
| 7 | โรลเลอร์โยน | 1 |
| 8 | เครื่องสต็อป | 1 |
| 9 | อุปกรณ์ม้วนตั้ง | 1 |
| 10 | เครื่องตัดแผ่น | 2 |
| 11 | เครื่องลวดลวดสกร็อป | 1 |
| 12 | เครื่องสะสม | 1 |
| 13 | อุปกรณ์แยกก่อน | 1 |
| 14 | อุปกรณ์เครียด | 1 |
| 15 | เครื่องปั่น | 1 |
| 16 | รถบรรทุก | 1 |
| 17 | ระบบไฮดรอลิก | 1 |
| 18 | ระบบควบคุมอิเล็กทรอนิกส์ | 1 |
IV. รายละเอียดพารามิเตอร์สินค้า
| รายละเอียด | ความหนา | ความกว้าง |
สายโค้ล น้ําหนัก |
จบแล้ว ความกว้างของสินค้า |
จํานวน แผ่นตัด |
การตัด ความเร็ว |
พื้น พื้นที่ |
อุปกรณ์แกน กว้าง |
| 2.5×800 | 0.5-3 มิลลิเมตร | 400-800 มม. | 12 | ≥ 30 มม | ≤20 | 70m/min | 20×10 | 200 |
| 3 × 1250 | 0.5-3 มิลลิเมตร | 800-1250 มม. | 18T | ≥ 30 มม | ≤15 | 60m/min | 20×10 | 220 |
| 3×1600 | 0.5-3 มิลลิเมตร | 900-1600 มม. | 20T | ≥ 40 มม | ≤13 | 60m/min | 21 × 11 | 240 |
| 4×1600 | 0.5-4mm | 900-1600 มม. | 25T | ≥ 60 มม | ≤13 | 50m/min | 21 × 11 | 260 |
| 6×1600 | 1-6 มิลลิเมตร | 900-1600 มม. | 30T | ≥ 60 มม | ≤10 | 40m/min | 21 × 11 | 260 |
| 8×2000 | 2-8 มิลลิเมตร | 900-2000 มม. | 35T | ≥ 70 มม | ≤ 6 | 30m/min | 30×11 | 300 |
| 10×2200 | 3-10 มม. | 900-2200 มม. | 35T | ≥ 80 มม | ≤ 5 | 25m/min | 35×11 | 320 |
| 12×2200 | 3-12 มม. | 900-2200 มม. | 35T | ≥ 100 มม | ≤ 5 | 20m/min | 38×11 | 320 |
| 16×2500 | 4-16 มม. | 900-2500 มม. | 35T | ≥ 100 มม | ≤ 5 | 20m/min | 38×11 | 400 |
| 20×2500 | 6-20 มม. | 900-2500 มม. | 35T | ≥ 100 มม | ≤4 | 20m/min | 38×11 | 480 |
V. ลักษณะของโรงงาน
