| สถานที่กำเนิด: | เหอเป่ย์ |
| ชื่อแบรนด์: | TengTian |
| ได้รับการรับรอง: | CE, ISO9001, BV |
| หมายเลขรุ่น: | HG76 |
| คุณสมบัติ | ค่า |
|---|---|
| ชื่อผลิตภัณฑ์ | เครื่องจักรผลิตท่อเชื่อม HF แบบตะเข็บตรง 3 มม. สำหรับท่อก่อสร้าง |
| รูปทรงท่อ | สี่เหลี่ยมจัตุรัสและสี่เหลี่ยมผืนผ้า |
| ข้อมูลจำเพาะของอุปกรณ์ | ตามที่ลูกค้ากำหนด |
| วิธีการขึ้นรูป | การบีบอัดด้วยลูกกลิ้ง |
| วิธีการเชื่อม | การเชื่อมเหนี่ยวนำความถี่สูง |
| ความเร็ว | 80 ม./นาที |
| การรับประกัน | หนึ่งปี |
| วัสดุ | เหล็กกล้าคาร์บอนต่ำ HRC |
| ประเภทการขึ้นรูป | การขึ้นรูปโดยตรง |
| โรงงาน | 120 x 10 ม., สูง＞7ม (เครนถึงพื้น) |

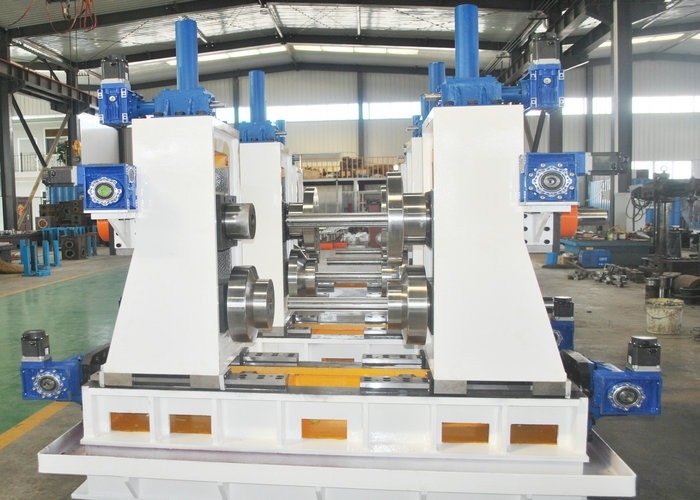

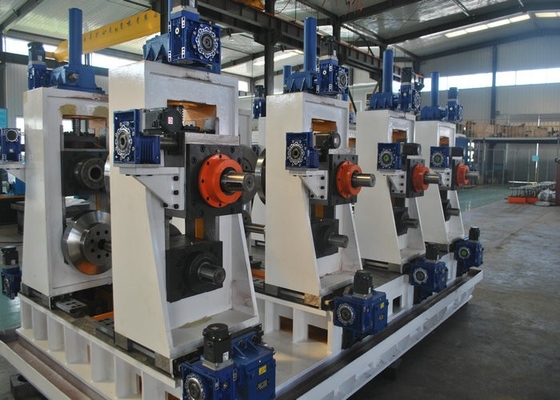

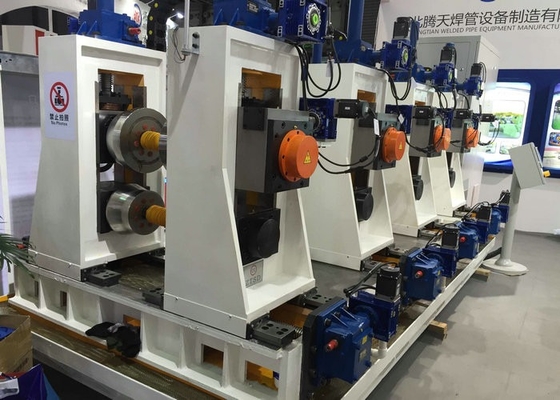

สายการผลิตท่อเชื่อมความถี่สูงที่มีความแม่นยำสูงนี้ได้รับการออกแบบมาสำหรับการผลิตท่อสี่เหลี่ยมและสี่เหลี่ยมผืนผ้า ระบบนี้มีดีไซน์รูแบบรัศมีคู่เพื่อเพิ่มประสิทธิภาพการทำงาน ประสิทธิภาพการผลิต และความเสถียรของผลิตภัณฑ์ ในขณะเดียวกันก็ลดต้นทุนลูกกลิ้ง
| 1. รถขนถ่าย | 2. เครื่องคลายขด |
| 3. ชุดยืด | 4. ชุดปรับให้แบน |
| 5. เครื่องตัดและเชื่อมอัตโนมัติ | 6. ตัวสะสม |
| 7. การขึ้นรูปและปรับขนาด | 8. เลื่อยเย็น / เลื่อยกัด / เลื่อยบิน |
| 9. ลูกกลิ้งขนส่ง + ชั้นวางขนถ่าย | 10. เครื่องจัดเรียงพาเลทอัตโนมัติ |
| 11. ลูกกลิ้ง | 12. เครื่องเชื่อมความถี่สูง |
| รุ่น | ช่วงความยาวด้าน | ความหนา | ความเร็วในการผลิต (ม./นาที) | กำลังมอเตอร์ (กิโลวัตต์) | พื้นที่ทางกล (ม³) |
|---|---|---|---|---|---|
| HG20 | 6×6-16×16 มม. | 0.3-1 มม. | 30-120 | 55 | 7×50 |
| HG32 | 9×9-25×25 มม. | 0.3-2.0 มม. | 30-120 | 75 | 7×50 |
| HG50 | 12×12-40×40 มม. | 0.8-2.5 มม. | 30-110 | 110 | 7×60 |
| HG60 | 15×15-47×47 มม. | 0.8-3 มม. | 30-100 | 132 | 7×65 |
| HG76 | 9×9-60×60 มม. | 1-3 มม. | 30-100 | 320 | 8×80 |
| HG89 | 25×25-70×70 มม. | 1-4 มม. | 30-80 | 350 | 8×80 |
| HG114 | 35×35-89×89 มม. | 1.5-5.0 มม. | 30-60 | 400 | 10×100 |
| HG165 | 47×47-129×129 มม. | 3-7 มม. | 30-50 | 600 | 10×110 |
| HG219 | 89×89-172×172 มม. | 4-8 มม. | 20-40 | 800 | 12×150 |
| HG273 | 89×89-214×214 มม. | 4-10 มม. | 15-30 | 1000 | 18×160 |
| HG325 | 129×129-255×255 มม. | 4-12 มม. | 10-30 | 1200 | 18×180 |
| HG426 | 129×129-335×335 มม. | 4-16 มม. | 8-25 | 1400 | 18×180 |
| HG508 | 172×172-400×400 มม. | 4-20 มม. | 8-20 | 2000 | 21×180 |
การขยายเทคโนโลยีล่าสุด:ขณะนี้มีจำหน่ายสำหรับท่อเชื่อมสี่เหลี่ยมขนาดสูงสุด 600×600 มม. (HG600) และท่อเชื่อมกลมขนาดเส้นผ่านศูนย์กลางสูงสุด 765 มม. (HG765)
