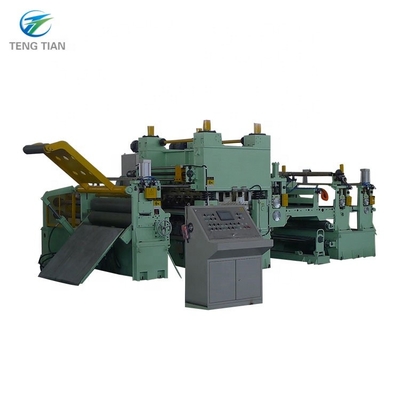

Ztl-13x1600 เครื่องตัดเหล็กคาร์บอนต่ำ Hrc โลหะหนาพิเศษ

Ztl-13x1600 เครื่องตัดโลหะคาร์บอนต่ํา HRC เหล็กหนาเกิน

I.พารามิเตอร์เทคนิคหลัก

1รายละเอียดของวัสดุ

วัสดุ HRC คาร์บอนต่ํา ((Q235, σs=250Mpa,σb=500Mpa)) ความหนาของโค้ล 4 ราคา 13 มม

ความกว้างของโค้ล 600-1600mm

น้ําหนักโค้ล ≤35 t

กว้างภายใน Φ610/Φ760mm

กว้างภายนอก Φ1500-Φ2200mm

2รายละเอียดสินค้าเสร็จ

จํานวนเครื่องตัด (ไม่รวมขอบ)

น้ําหนักโค้ล 35t

กว้างภายใน Φ610/Φ760mm

กว้างภายนอก Φ1500-Φ2200mm

ความละเอียดความกว้าง ±0.15 mm ((หนา 0.75-3.0) ±0.20 mm ((หนา 4-13)

ความแม่นยําของ Burr ≤ 5% ความหนาของแผ่น

ปีกใหม่หรือช่องว่างปีกที่เหมาะสม

3ความเร็ว 10-40m/min

4ข้อมูลอุปกรณ์

(1) อํานาจ

โวลเตชั่น 380V

ความถี่ 60HZ

พลังงานติดตั้ง ประมาณ 350kw

(2) พลังงานทางอากาศ

ความดัน 0.4-0.8Mpa

ความต้องการอากาศ 3m3/min ((สภาพการบด)

(3) ทิศทางเส้นหน้าคอนโซลการทํางาน ซ้ายไปขวา (ลูกค้าเลือก)

5. การทาสี ตามความต้องการของผู้ซื้อ

II.การประกอบอุปกรณ์ 1600x13

III. คําอธิบายโครงสร้างอุปกรณ์

1,รถบรรทุก:

1.1 รากเก็บของ:

ฟังก์ชั่น: เก็บเทปและโค้ลไว้ชั่วคราวเพื่อการเข้าสู่หน่วยอย่างต่อเนื่อง วางโค้ลไว้บนรากเตรียมวัสดุด้วยเครน และขนโค้ลไปยัง uncoiler โดยรถตู้

ความต้องการความสามารถ:

การเก็บเทปและสตรอม: 2 กลุ่ม

กว้างภายนอกของโค้ล: φ1500?? φ2200 mm

ความกว้างของม้วน: 600~1600mm

น้ําหนักม้วนสูงสุด: 35 ตัน

1.2 :รถบรรทุก:

ฟังก์ชัน: ใช้ในการเตรียมสอยลิสต์และส่งสอยลิสต์ไปยังศูนย์กลางของ decoiler

โครงสร้าง: ประกอบด้วยร่างรถ, อุปกรณ์เดิน, อุปกรณ์ยกและอุปกรณ์ส่ง

ความต้องการความสามารถ:

กว้างภายนอกของสอยเหล็ก Φ1500 Φ2200 mm

กว้างภายใน: Φ610, Φ760 mm

ความกว้าง: 600~1600 มิลลิเมตร

ความเร็วในการเดินทางของรถราง: ¥5 m/min

ระยะทางของรถขนส่ง: 6m

พลังงานของมอเตอร์กลมส่ง: AC3 KW

กว้างของกระบอกไฮดรอลิกยก × กระบวนการ: Φ220 × 900 mm

ความดันทํางานของระบบไฮดรอลิก: 8-10 MPa

ความแรงผลักดันด้านบน: 37T ((10MPa)

น้ําหนักม้วนสูงสุด: 35 ตัน

2.เครื่องปลด:

ฟังก์ชั่น: ใช้ในการขนสอยเหล็ก, สายสอยเหล็กหมุนร่วมมือกับม้วนแรงดันตรงและลูกบานในการแยกสอยเหล็ก.สอดคล้องศูนย์กลางของสอยเหล็กกับเส้นกลางของหน่วยเครื่อง decoiler มีอุปกรณ์เบรคขนาดเล็ก เพื่อป้องกัน coil จาก springing กลับและปลดปล่อยระหว่างการปิดฉุกเฉิน เมื่อรถ coiling ขน coil เหล็กไปยังกลาง uncoilerหัวขอบซ้ายและขวาของ uncoiler สนับสนุนและ clamp รอยเหล็ก, แล้วมอเตอร์ของ uncoiler ร่วมมือกับม้วนความดันและใบมีดที่จะเปิด coil เหล็ก, และส่งหัวของแผ่นเหล็กไปยัง pinch. ใน leveler,หลังจากที่เข็มขัดเหล็กถูกใส่เข้าไปในเครื่องปรับระดับ pinch, คลั๊กของ uncoiler เปิดและอุปกรณ์เบรคไมโครเบรคถ้าศูนย์กลางของสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลส, หัวขอบซ้ายและขวาของ uncoiler สามารถเคลื่อนย้ายไปทางซ้ายหรือขวาเพื่อให้ตรงศูนย์กลางของแผ่นเหล็กกับเส้นกลางของหน่วย.หัวเหลี่ยมซ้ายและขวาของ decoiler สามารถเคลื่อนไหวไปทางซ้ายหรือขวาด้วยหัวเดียว.

โครงสร้าง: เครื่องตัดหัวขั้วซ้ายและขวาแบบขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้ว

ความต้องการความสามารถ:

กว้างภายนอกของสอยเหล็ก Φ1500 Φ2200 mm

กว้างในของสอยเหล็ก: Φ610, Φ760mm

ความกว้าง: 600~1600 มิลลิเมตร

ความหนา: 4 ′′ 13 มม.

โหมดการเคลื่อนไหวหัวเหลี่ยม: ไฮดรอลิก

กว้างของกระบอกไฮดรอลิกเคลื่อนไหวหัวเหลี่ยม: Φ125/Φ90 mm

รูปแบบหัวเหลี่ยม: การขยายและการหดตัวแบบไฮดรอลิก

กว้างของกระบอกไฮดรอลิก ขนาดหัวเหลี่ยมขยายและหด: Φ140/Φ100 mm

เครื่องยนต์หลักที่เปิด: AC4KW

ความเร็วในการปลด: 5.5m/min

วิธีเบรค: เบรคแผ่น

รุ่นเบรก: เบรก 3 × ADH205

วิธีการเปิดและปิดคลาจ: ความดันอากาศ

ช่องหลุมกระบอกคลาช: Φ100mm

3, เครื่องปรับระดับสัดตรง:

3.1:อุปกรณ์หัวตรง:

ฟังก์ชั่น: อุปกรณ์หัวตรงและลูกบานถูกจับคู่กับ decoiler เพื่อแยกหัวเข็มขัดเหล็กออก และส่งเข็มขัดเหล็กเข้าไปในเครื่องปรับระดับหัวตรงกล่องที่ตรงกับ roller ความดันตรงหัวเพื่อขยายหัวของแผ่นเหล็กและแล้วแผ่นเหล็กถูกส่งไปยัง roller จับและเปลือกเป็นชนิดการปลด

รูปแบบโครงสร้าง: อุปกรณ์ม้วนแรงดันหัวตรงชนิด gantry, อุปกรณ์เปลือก, อุปกรณ์สวิงเปลือกและชิ้นอื่น ๆ

ความต้องการความสามารถ:

ความกว้าง: 600~1600 มิลลิเมตร

ความหนา: 4 ′′ 13 มม.

รูปแบบการปลด: ลดปลดด้านบน

กระบอกโทรทรรศน์เปลือก: Φ110/Φ80mm

กระบอกสวิงเลส: Φ140/Φ100mm

วัสดุใบ: 50Mn

ซิลินเดอร์สวิงลอร์ความดัน: Φ125/Φ90mm

รูปแบบการขับเคลื่อนม้วน: มอเตอร์ไฮดรอลิก 1QJM43-40

กว้างของม้วนความดัน: Φ320mm

กระบอกม้วนตรง: Φ125/Φ90mm

อุปกรณ์เล็บ: เล็บตั้ง

3.2เครื่องปรับระดับ pinch

ฟังก์ชั่น: อุปกรณ์หัวตรง, รอลเลอร์ความดันและลูกบัว, ร่วมมือกับ decoiler เพื่อแยกหัวแผ่นเหล็ก, และส่งแผ่นเหล็กไปยังเครื่องปรับระดับ pinchโรลเลอร์ pinch ถูกกดไฮดรอลิกเพื่อ clamp เข็มขัดเหล็ก, และมอเตอร์หลักหมุนเพื่อส่งเข็มขัดเหล็กไปยังม้วน pinch.รอลเลอร์การปรับระดับถูกกดลงสู่ตําแหน่งที่เหมาะสมเพื่อปรับระดับหัวแผ่น. ทะเบียนและส่งแผ่นเหล็กไปยังเครื่องเชื่อมกระดุมตัดและร่วมมือกับเครื่องเชื่อมกระดุมตัดเพื่อสรุปการเชื่อมกระดุมตัด

โครงสร้าง: มันประกอบด้วยอุปกรณ์ม้วนแนวตั้ง, อุปกรณ์ม้วน pinch, อุปกรณ์ม้วน leveling, อุปกรณ์ส่งและส่วนอื่น ๆ

ความต้องการความสามารถ:

ความกว้าง: 600~1600 มิลลิเมตร

ความหนา: 3 ′′ 13 มิลลิเมตร

รูปแบบและความดันของม้วนสับ: แบบสองม้วน, ความดันไฮดรอลิก

กล่องดันล่างกล่องเล็บ: Φ140/Φ100mm

จับมอเตอร์หลัก: AC22KW (ควบคุมความเร็วการแปลงความถี่)

รูปแบบการส่งของม้วนจิ้มและม้วนปรับระดับ: เติมเต็มและลง

กว้างของม้วนเล็บ×ความยาว: Φ230×1700mm

วัสดุของม้วนสับ: 42CrMo

ความเร็วการปรับระดับการกัดกระชับที่ใช้งาน: ¥7m/min

รูปแบบม้วนการปรับระดับและกดลง: ด้านบน 2 ด้านล่าง 3 แบบม้วน, กดลงแบบไฮดรอลิก

กล่องดันล่างกล่องเล็บ: Φ200/Φ140mm

กว้าง×ความยาวของม้วนปรับระดับ: Φ200×1700mm

วัสดุม้วนปรับระดับ: 42CrMo

ความแข็งและความลึกของการดับม้วน: HRC58-62, ความลึก: 5-8mm

กว้างแบบตั้ง × ความสูง: Φ200 × 300mm

โครงสร้างม้วนแนวตั้ง: รุ่น I แบบม้วนแนวตั้งคู่

วัสดุม้วนแนวตั้ง: 42CrMo

มอเตอร์ปรับความกว้างของม้วนตั้งค่า: 2×AC2.2KW

วิธีการเปิดและปิดคลาจ: ความดันอากาศ

ช่องหลุมกระบอกคลาช: Φ100mm

4, เครื่องตัดข้าม (เครื่องตัดน้ํา)

ฟังก์ชัน: ใช้ในการตัดหัวเข็มขัดเหล็ก โครงสร้างเป็นเครื่องตัดเชือก guillotineโครงสร้างของเครื่องตัดข้ามอุปกรณ์พร้อมกับอุปกรณ์การปรับเร็วสําหรับความสะอาดด้านบนและด้านล่างของใบตัด.

ความต้องการความสามารถ:

มุมตัด: 2.5°

วิธีการปรับการตอบสนองกลับของใบตัด: การปรับแคมอคเซนทริก

ขนาดของการตอบสนองของเล็บตัด: แสดงบนดวงจร

ระยะการปรับของการตอบสนองของเล็บตัด: 0.1?? 1mm

ความกว้างจริงของเล็บตัด: 1700mm

ขนาดส่วนเล็บตัด: 850 × 140 × 35 มม.

ความหนาในการตัด: 4?? 13 มิลลิเมตร (Q355)

วัสดุของใบตัด: 6CrW2Si

ช่องเจาะกระบอกตัดเชือกแบบไฮดรอลิก: Φ320/Φ180mm

ความดันไฮดรอลิกการตัด: 812MPa

รูปแบบการตัด: การตัดด้านบน

1. รอลเลอร์เฉลี่ย

ฟังก์ชัน: ป้องกันแผ่นจากการหลุดออก, ด้วยฟังก์ชันของการตั้งกลางและการปรับความกว้าง. เครื่องนี้เปิดและปิดซ้ายและขวาโดยม้วนตั้งที่ขับเคลื่อนโดยกระบอกน้ํามัน,เพื่อให้สแตนเลสเข้าในแผ่นตัดดิสก์ได้เรียบและไม่เบี่ยงเบนระหว่างกระบวนการตัด

โครงสร้าง: ประกอบด้วยอุปกรณ์ม้วนตั้งแบบขับเคลื่อนด้วยมอเตอร์, อุปกรณ์ม้วน nip และส่วนอื่น ๆ

ความต้องการความสามารถ:

ระยะการปรับความกว้าง: 600 ∼ 1600 mm

กระปุกปรับความกว้างของสแตนเลส: Φ125/Φ90mm

กว้างเส้นตรงของม้วน × ความสูง: Φ200 × 240mm

โครงสร้างม้วนแนวตั้ง: ล้อแนวตั้งคู่

วัสดุม้วนแนวตั้ง: 42CrMo

กว้างเส้นตรงของกรอบกลางการเปลี่ยนกรอบ × ความสูง: Φ160 × 200mm

รูปแบบของกล่องลวดลวดด้านหน้าและด้านหลังแบบตั้งตั้ง: Φ63/Φ45mm

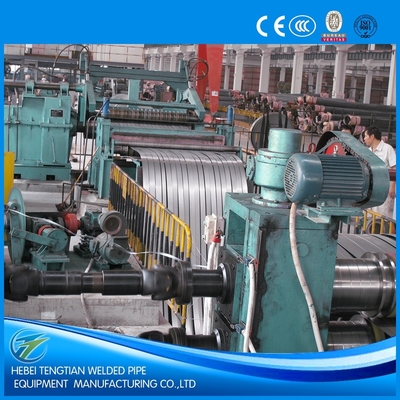

6เครื่องตัดแผ่น

ฟังก์ชัน: เครื่องนี้เป็นหนึ่งในอุปกรณ์หลักในหน่วยตัด. สาเหตุของมันคือการตัดสอยเหล็กแพร่ในสอยเหล็กแคบของความกว้างที่แตกต่างกันและให้บริการที่จําเป็นที่ว่างสําหรับหน่วยท่อ weldedหน่วยบิดเย็น เป็นต้น

โครงสร้างอุปกรณ์: มันประกอบด้วยร่างกายเครื่องตัดแผ่น, อุปกรณ์ส่งและอื่น ๆ.

ความต้องการความสามารถ:

กว้างของแกนตัด: Φ360mm

วัสดุแกนเครื่องมือ: 42CrMo

ความแข็งแรงและความลึกของการดับแกนตัด: HRC58-62, ความลึก: 5-8mm

รายละเอียดของใบตัด: Φ360 × Φ600 × 30mm

วัสดุของใบตัด: H13K

สเปเซอร์: 45#สแตนเลส

แหวนยาง: โพลียูเรเทน

เครื่องยนต์หลัก: DC160kw, 1500r/min (Z4-250-12)

ตัวอย่างเครื่องลดผิวฟันแข็ง: ZSY400-80

ความเร็วในการตัด: 10 ′′40 m/min

การขับเคลื่อนความดัน: มอเตอร์ไซคลอิดล้อสี่สี่สี่สี่สี่สี่ AC2KW พร้อมเครื่องยกสกรูเกียร์หนอน

รูปแบบแกนคาร์แดน: SWC315DH2

วิธีการเปลี่ยนเครื่องมือ: ช่องโค้งหลังจากกระบอกไฮดรอลิกเคลื่อน

ช่องลวด: Φ110/Φ80mm

7. เครื่องกลมกลมขอบขยะ

ฟังก์ชั่น: เครื่องติดตั้งอยู่ทั้งสองข้างหลังเครื่องตัดแผ่น และใช้ในการลมขอบของเศษเศษ หลังจากที่เครื่องตัดแผ่นถูกแยกเป็นแผ่น

เครื่องจักรถูกขับเคลื่อนโดยมอเตอร์หมุนเพื่อขับเคลื่อนเครื่องลดเพื่อลมขอบของขยะ โดยใช้แรงดันคงที่ของมอเตอร์หมุนอย่างเต็มที่เพื่อทําให้กระบวนการลมเรียบร้อยเมื่อการม้วนบรรจุเสร็จ, กระปุกข้างที่ไม่ใช้พลังงานลดลงและปล่อยให้เกิดการปล่อยอัตโนมัติ

ความต้องการความสามารถ:

รูปแบบ: การเปิดและปิดแบบไฮดรอลิกของหัวคอนส์คู่

ช่องเปิดและปิดหัวเหลี่ยมกล่อง: Φ63/Φ36 มม.

ช่องลวดสวิงสแตน: Φ50/Φ36 มม.

ความเร็วในการลวด: 0-50m/min

กว้างของกลมรับ: Φ1000 mm

พลังการลวดลวด: มอเตอร์แรงปั่น YLJ180-160-4

ความกว้างในการบด: ≤ครึ่งของความกว้างและความหนาของแผ่น

8- แฟลปเครื่องสะสม

ฟังก์ชัน: ใช้ในการเก็บสายใยเหล็กและปรับความแตกต่างความเร็วระหว่างเครื่องตัดแผ่นและเครื่องโคลเลอร์

ความต้องการความสามารถ:

ระบบสวิงพานกลาง: ไฮดรอลิก

กว้างของกระบอกไฮดรอลิก: Φ110/Φ80mm

ความยาวและความลึกของวงกลม: 6800 × 2120 มิลลิเมตร

ขนาดม้วน: Φ105×1700mm

9. อุปกรณ์กด

ฟังก์ชั่น: ใช้ในการแยกแผ่นตัดและสังเกตการปรับความตึงเครียด และการยกพัลเล็ตให้อาหารกับโคลเลอร์

โครงสร้างอุปกรณ์: ประกอบด้วยอุปกรณ์พาเล็ต, อุปกรณ์ม้วนกด, อุปกรณ์ม้วนตั้ง, อุปกรณ์แยก, อุปกรณ์ความดัน, และอุปกรณ์อาหาร

ความต้องการความสามารถ:

มอเตอร์ปรับความกว้างของม้วนตั้งค่า: 2×AC2.2KW

กว้างห่วงตั้ง×สูง: Φ220×200mm

โครงสร้างม้วนแนวตั้ง:ม้วนแนวตั้งเดียว

วัสดุม้วนแนวตั้ง: 42CrMo

รูปแบบโครงสร้างความเครียด: 2 อันดับแรกต่อไป

กว้างของม้วนเครียด×ความยาว: Φ250mm×1700mm

จํานวนม้วนความดัน: 3ม้วน

วัสดุของม้วนเครียด: 42CrMo

ความแข็งและความลึกของการดับม้วน: HRC58-62, ความลึก: 5-8mm

การลดความเครียดของม้วน: ความดันทางไฮดรอลิก

กดลงกล่อง: Φ140/Φ100mm

ช่องหลุมกระบอกยกแผ่นอาหาร: Φ110/Φ63mm

กว้างของม้วน × ความยาว: Φ250mm × 1900mm

กว้างของเครื่องแยก: Φ350 × Φ190 × 10 (15) mm

วัสดุแผ่นแยก: 50Mn

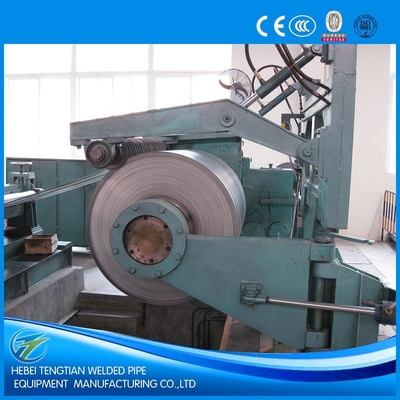

10โคลเลอร์

ฟังก์ชั่น: เครื่องลวดเป็นหนึ่งในอุปกรณ์หลักในหน่วยตัด. มันมักจะม้วนแผ่นหลังจากตัดเป็นโค้ลและให้ความกว้างของโค้ลที่ต้องการสําหรับหน่วยท่อที่เชื่อมหน่วยบิดเย็นเป็นต้น

โครงสร้างอุปกรณ์: เครื่องนี้ประกอบด้วยมอเตอร์, เครื่องลด, เบรค, อุปกรณ์ม้วน, อุปกรณ์ม้วนล่างแบบ gantry, แกนบด, และอุปกรณ์รองรับม้วน.ชาft crimping ได้มีการขยายและสับสนและ clamped.

ความต้องการความสามารถ:

ความกว้างสูงสุดของกลม: Φ760mm

น้ําหนักการม้วนสูงสุด: 35 ตัน

ความเร็วในการลวด: 10 ′′40m/min

เครื่องยนต์หลักสําหรับการม้วน: DC250KW, 1500r/min

กว้างของกล่องไฮดรอลิกขยายและหดของกล่อง: Φ250/Φ120 mm

รูปแบบคอกลม: คอกลม

กว้างของกระบอกไฮดรอลิกของอุปกรณ์ม้วน: Φ125/Φ90 mm

สถานที่ตั้งของกระบอกม้วน: ทั้งสองด้านของกล่องเกียร์

กว้างของกระบอกไฮดรอลิกสวิงของอุปกรณ์รองรับม้วน: Φ125/Φ90 mm

อุปกรณ์แขนความดัน: ใช้ชนิด gantry

กระปุกแรงกดกลับ: Φ125/Φ90 มิลลิเมตร

11ขนส่งรถ

ฟังก์ชัน: เครื่องติดตั้งอยู่ใต้สลีนของโคลเลอร์ และพร้อมกับอุปกรณ์ม้วนในโคลเลอร์โคลล์เหล็กตัดถูกถอดออกจากกลมและส่งออกไปเพื่อยกโดยเครนโรงงาน.

โครงสร้างอุปกรณ์: ส่วนใหญ่ประกอบด้วยกลไกเดิน, หมุน, กระบอก, รีลนําทาง, ฯลฯกลไกการเดินทางถูกขับเคลื่อนโดย reducer cycloid เพื่อเคลื่อนไหวรถ trolley, และกระบอก flange ถูกเชื่อมต่อกับบราคเก็ตเพื่อทําให้มันขึ้น

ความต้องการความสามารถ:

ความเร็วในการเดินทางของรถราง: ¥5 m/min

ระยะทางของรถคัน: 3.5m

พลังงานของมอเตอร์กลมส่ง: AC3 KW

กว้างของกระบอกไฮดรอลิกยก × กระบวนการ: Φ220 × 900 mm

ความดันทํางานของระบบไฮดรอลิก: 8-10 MPa

ความแรงผลักดันด้านบน: 37T ((10MPa)

น้ําหนักม้วนสูงสุด: 35 ตัน

12.ระบบไฟฟ้าและระบบควบคุม

12.1 สภาพแวดล้อมระบบไฟฟ้า

อุณหภูมิบริเวณ: -10~40oC

ความชื้น: 95% โดยไม่มีการดึงดูด

พลังงานไฟฟ้า: 380/220V

การควบคุมไฟฟ้า: ไม่มีการสั่นแรงและไม่มีการติดตั้งก๊าซที่ทําลาย

การควบคุมเครื่องมือ: ไม่มีรังสีแม่เหล็กแรง

12.2 เฉพาะเจาะจงมาตรฐานสําหรับระบบไฟฟ้า

สอดคล้องกับ GB50171----92 พานิลวิศวกรรมการติดตั้งไฟฟ้า, ตู้ควบคุมไฟฟ้าและการก่อสร้างและการรับรองการเชื่อมต่อวงจรรอง

12.3 ความต้องการการทํางานทั่วไป

เครื่องควบคุมไฟฟ้าส่วนใหญ่จะสมบูรณ์ในการควบคุมกระบวนการและการปรับของหน่วยทั้งหมดและเสร็จสิ้นกระบวนการเชื่อมโยงระหว่างอุปกรณ์ที่เกี่ยวข้องในหน่วยเพื่อให้แน่ใจว่าอุปกรณ์หน่วยทั้งหมดสามารถดําเนินการที่ตรงกันและเรียบร้อยโดยปกติ, ถูกต้องและแม่นยําตามความต้องการการผลิตและกระบวนการ

องค์ประกอบไฟฟ้าของระบบไฟฟ้า ใช้ผลิตภัณฑ์ที่มีประสิทธิภาพยอดเยี่ยม และองค์ประกอบไฟฟ้าที่ทันสมัยและน่าเชื่อถือเครื่องวัดและอุปกรณ์อื่นๆ ที่มีวัยรุ่นในประเทศ, ผลิตในประเทศหรือผลิตในประเทศโดยใช้เทคโนโลยีต่างประเทศ, และสามารถซื้อในประเทศ

12.4 การตั้งค่าไฟฟ้า:

กํากับ DC: ซีรี่ย์ทวีป

PLC: ซีเมนส์

อะไหล่ความแรงต่ํา: ชินท์, LG

ปุ่มการทํางาน: Chint, LG

ตู้ไฟฟ้า: GGD

13.ระบบไฮดรอลิก

ระบบไฮดรอลิกประกอบด้วยสถานีไฮดรอลิก, บล็อควาล์ว, ท่อ, ฯลฯ

ความดันการทํางานของระบบ: 10; 12 MPa

ความดันชื่อของปั๊มน้ํามัน: 16 MPa

อัตราการไหล: 73.5 ลิตร/เมตร To To

สื่อการทํางาน: N46# น้ํามันไฮดรอลิกกันสวม
