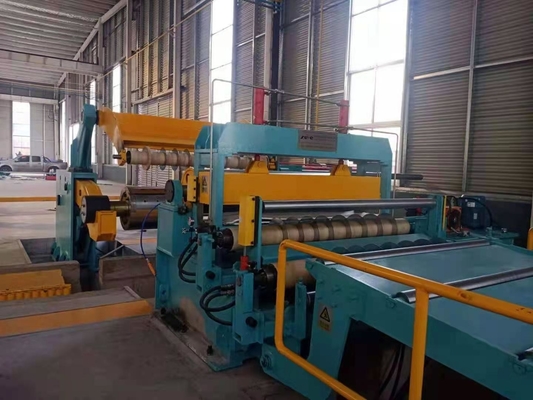

ความหนา 0.8-4 มม. กว้าง 800-1600 มม. ความเร็ว 90-150 ม. / นาทีเครื่องตัดม้วนแผ่น

I. ปริมาตรเทคนิคหลัก

1รายละเอียดของวัสดุ

วัสดุ HRC คาร์บอนต่ํา ((Q235, σs=250Mpa,σb=500Mpa)) ความหนาของโค้ล 0.8-4 มม

ความกว้างของโค้ล 800-1600mm

น้ําหนักโค้ล ≤30 t

กว้างภายใน Φ508/Φ610/Φ760mm

กว้างนอก ≤ Φ2200mm

2รายละเอียดสินค้าเสร็จ

จํานวนเครื่องตัด (ไม่รวมขอบ)

น้ําหนักโค้ล 30t

กว้างภายใน Φ508/Φ610/Φ760mm

กว้างภายนอก Φ2200mm

ความละเอียดความกว้าง ± 0.20 mm ((หนา 0.8-4)

ความแม่นยําของ Burr ≤ 5% ความหนาของแผ่น (0.08-0.20mm)

ปีกใหม่หรือช่องว่างปีกที่เหมาะสม

3ความเร็วเปิดโค้ล 90-150m/min (อ้างอิงโดยตารางความสามารถ Slitter)

4ข้อมูลอุปกรณ์

(1) อํานาจ

โวลเตชั่น 380V

ความถี่ 60HZ

พลังงานติดตั้ง ประมาณ 330kw

(2) พลังงานทางอากาศ

ความดัน 0.4-0.8Mpa

ความต้องการอากาศ 0.2m3/min ((ภาวะการบด)

(3) ทิศทางเส้นหน้าคอนโซลการทํางาน ซ้ายไปขวา

5. การทาสี ตามความต้องการของผู้ซื้อ

IIการประกอบอุปกรณ์ 1600x4

IIIคําอธิบายโครงสร้างอุปกรณ์

• ราคารับเก็บโค้ล

วัตถุประสงค์: เพื่อเก็บสอยเหล็กที่จะเปิด

โครงสร้าง: โครงสร้างทรงตัว V, การปั่นแผ่นเหล็ก, โบลท์สองตัวติดตั้งอยู่ทั้งสองข้างของทาง

ข้อมูลการใช้งาน:

• รถโค้ล

วัตถุประสงค์: การขนส่งวัสดุม้วนไปยังเครื่องปลดม้วน

โครงสร้าง: รถถูกติดตั้งในทางด้านล่างของพื้น ซึ่งประกอบด้วยเก้าอี้รถและแกนล้อการเดินทาง ร่างวัสดุทรง V และแท่งนําเครื่องยนต์เบิกขั้นการเดินทางและกระปุกน้ํามันยก.

ข้อมูลการใช้งาน:

หมุนทรง V เป็น welded โดยแผ่นเหล็ก, และแผ่นไนลอนถูกวางบนพื้นผิว

เครื่องยนต์ AC4KW

กระปุกน้ํามันยก Ø200X850st

สายนําหมายเลข 4 กว้าง Ø 110 มิลลิเมตร โครม

สายโซ่ป้องกันหนึ่งสาย และสายรถไฟคู่หนึ่งสาย

• อุปกรณ์ปลด

การใช้งาน: หนุนสอยเหล็กดิบ

โครงสร้าง: ประเภทรองรับคู่ โดยการขยายและการหดของกลองกลองส่งกล่องกลองส่งกล่องกลองส่งกล่องลมกลองเบรกกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองกลองเครื่องยนต์เปิดหัววัสดุอย่างมีประสิทธิภาพเมื่อสายการผลิตทํางานอย่างต่อเนื่อง หมุนออกของมอเตอร์ลดความเร็วจะออกจากการใช้งานผ่านคลาชและมอเตอร์ไม่ทํางานวัสดุโค้ลถูกขับเคลื่อนโดยเครื่องขัดขวางแรงดึงหรือเครื่องตัด.ความตึงเครียดที่ลากออกมาจากเบรคกลอง

ข้อมูลการใช้งาน:

กลองสามขั้นตอน, เพิ่มระยะของตามลําดับ Φ 470-520 มม, Φ 570-620 มม, Φ 720-760 มม.

การเพิ่มและรายละเอียดของกล่องน้ํามัน Ø 150 x100mm, 2pcs

• อุปกรณ์นําแรงดัน

วัตถุประสงค์: การถักหัววัสดุบิดออกและนํามันเข้าไปในเครื่องขยายแรง

มันประกอบด้วยม้วน,ม้วนและแผ่น. การบิดเคลือบม้วน, ความดันทางไฮดรอลิกเพื่อกระชับหัววัสดุม้วน, การหมุนไฟฟ้าของการแสดงวัสดุหัวเปลือกสนับสนุนแผ่นด้วยการขยายความดันกลางคืนและสวิงไฮดรอลิก, และหัวแผ่นถูกดึงออกโดยการปรับหัววัสดุThe bending roll is pushed by the oil cylinder and matched with the support plate of the shovel head to press the plate head straight so as to facilitate the material head to expand into the traction flatting machine.

• เครื่องฉีก ((มีดคู่ประเภทพื้นฐาน)

การใช้งาน: การตัดแผ่นวัสดุตามความยาวในความกว้างที่แตกต่างกัน

โครงสร้าง: ประเภทสไลเดอร์ โดยสองด้านของเครื่องมือ, ด้านบนและด้านล่าง shaft, กลไกการปรับระยะห่าง shaft, อุปกรณ์การส่งและอื่น ๆกล่องเกียร์และการเชื่อมต่อทั่วไป, และมอเตอร์ขับเคลื่อนเครื่องมือด้านข้างเพื่อเปิดและปิดสําหรับการเปลี่ยนเครื่องมือที่สะดวก

ข้อมูลการใช้งาน:

วัตถุประสงค์: การแยกแผ่นนํา

โครงสร้าง: มีสองกลุ่มของเครื่องแยก ซึ่งสามารถย้ายออกในแนวราบเพื่อแทนแผ่นแยกรอลล์ความดันไฮดรอลิกถูกติดตั้งระหว่างสองกลุ่มของแยกเพื่อป้องกัน slats จากการกระโดดออกจากแผ่นแยก

• เครื่องบดกระบวนการ 3 รอลล์

วัตถุประสงค์: เพิ่มความเข้มข้นและกด burrs

โครงสร้าง:

การใช้งาน: รอลเลอร์เลี้ยวถูกติดตั้งระหว่างสถานีเครียดและกลองลมกลับเพื่อสร้างมุมลมกลับและลมรอบ

โครงสร้าง: รอลเลอร์เลี้ยวถูกเคลือบโครมบนพื้นผิว และส่วนปลายมีแผ่นเครื่องวัดความเร็ว.แผ่นรองรับถูกยกและลดโดยกระบอกพื้นผิวของแผ่นรองรับเป็นโครม plated

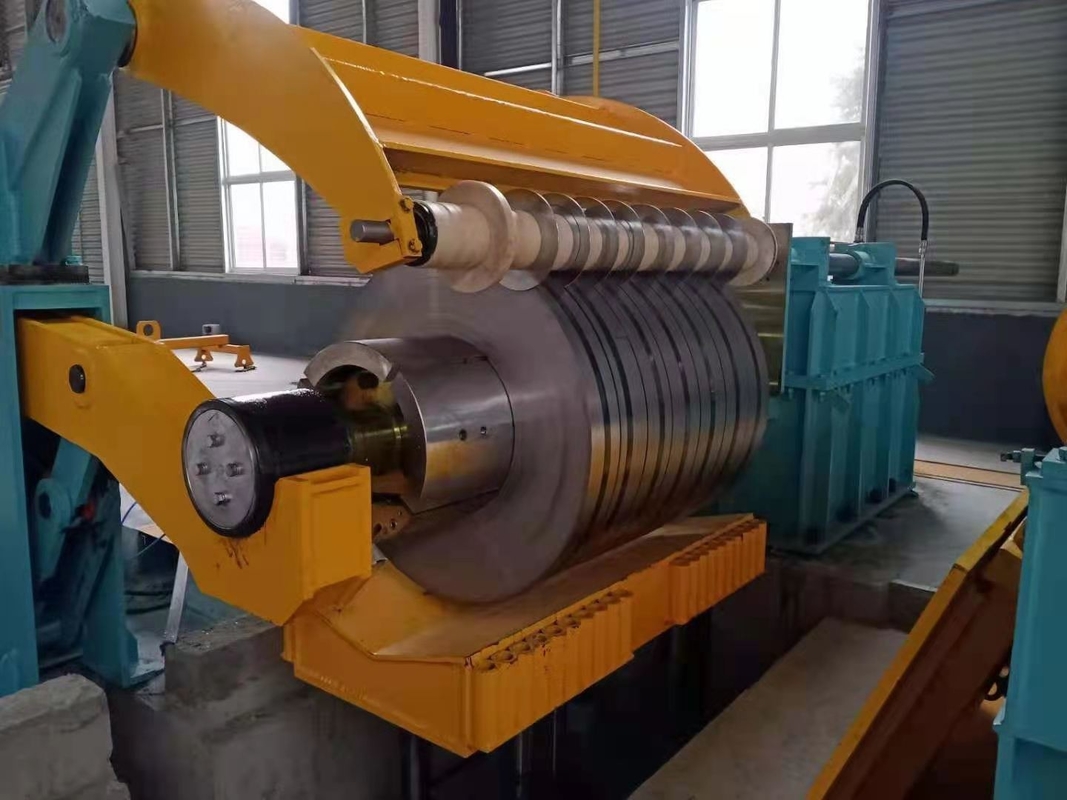

• รีโคลเลอร์

การใช้งาน: ผูกย้อนวัสดุหลังการตัด

โครงสร้าง: รอลเลอร์ประกอบด้วยแกนหลัก, บล็อคสไลด์สไลด์, ไม้ดึง, ปากคลุมและแผ่นกล่อง.กระบอกขับเคลื่อนการขยายและการหดตัว radial, และแผ่นกล่องมีคอ clamping.The แยกเทปไฮดรอลิกบนรอลล์สามารถเพิ่มขึ้นโดยอัตโนมัติกับการเพิ่มขึ้นของเหล็ก

สายโค้ล มีอุปกรณ์เบรกแบบปนูเมติก มีแผ่นผลักไฮดรอลิกด้านหลังของกลองมีอุปกรณ์พร้อมกับแผ่นกดของวัสดุช่วยไฮดรอลิกและหัวกดของวัสดุช่วย.

• การสนับสนุน Recoiler

วัตถุประสงค์: การสนับสนุนปลาย cantilever ของ spool เพื่อเพิ่มความแข็งแรงของการหมุนภายใต้ภาระ

โครงสร้าง: โครงสร้างประตูปิด, หลุมทรงโครงทรงโครงตั้งอยู่บนรองรับการขับเคลื่อนกระบอกบนม้วนรองรับทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรงโครงทรง

• รถบรรทุก

การใช้งาน: ถอนวัสดุสกูลตัดจากกลองกลองของเครื่องลวด

โครงสร้าง: รถถูกติดตั้งในทางใต้พื้น ซึ่งประกอบด้วยเก้าอี้รถและแกนล้อเดิน, เครื่องขับเคลื่อนแบบไรเดลและแท่งนํามอเตอร์ลดความเร็วเดินและกล่องน้ํามันยก- ด้วยไม้รัดกันการหันกลับ
