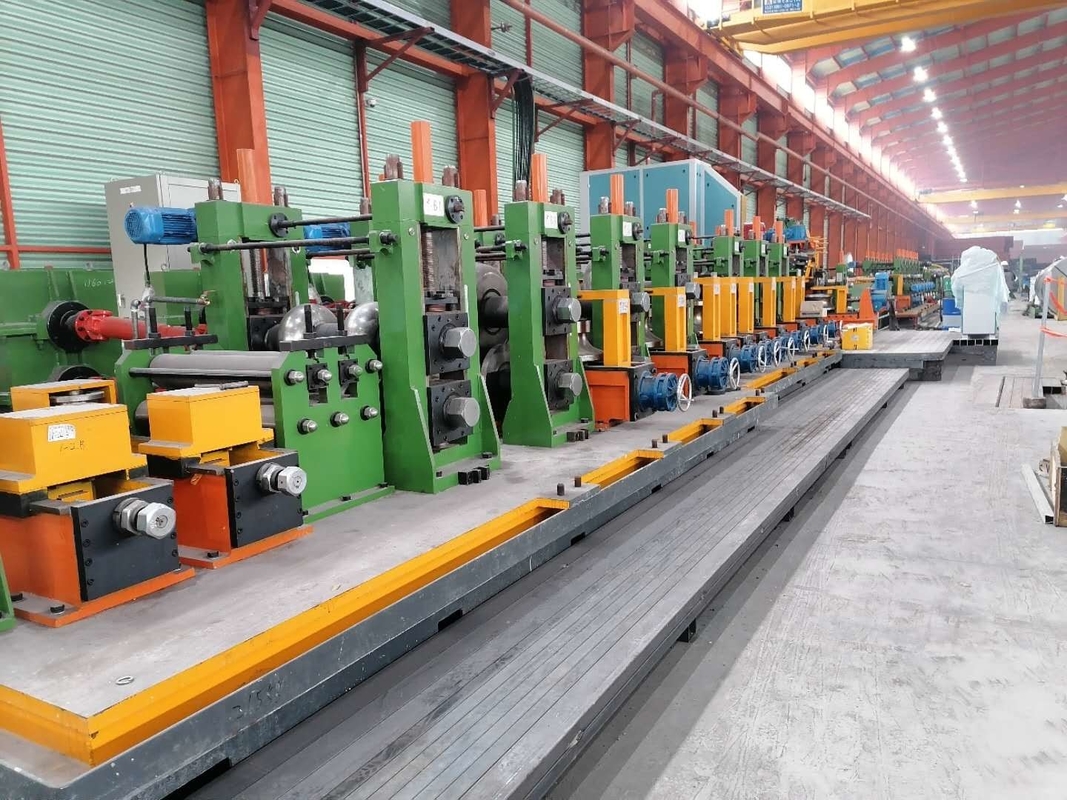

| ชื่อสินค้า: | โรงสีท่อเชื่อมความถี่สูงท่อกลม Api โรงสีหลอดอัตโนมัติเส้นผ่านศูนย์กลาง 325 ถึง 530 มม. ความหนา 4 ถึง | ความต้านทานแรงดึงของวัตถุดิบ: | σb≤500เมกะปาสคาล |
|---|---|---|---|
| ความหนา: | 4-9มม | สูงสุด ความเร็วในการผลิต: | 5～25ม./นาที |
| ความยาวตัดคงที่: | 6-12ม | ช่วงขนาดท่อ: | Ф325-530มม |
| การรับประกัน: | หนึ่งปี | ประเภทการเชื่อม: | การปั่นความถี่สูง |
| คําสําคัญ: | โรงสีท่อเชื่อมความถี่สูง | ||
| เน้น: | api โรงสีหลอดอัตโนมัติเส้นผ่านศูนย์กลาง 325 มม. โรงสีหลอดอัตโนมัติ od530mm โรงสีท่อความถี่สูง,diameter 325mm automatic tube mill,od530mm high frequency welded pipe mill |
||
ใช้การพิมพ์ FFX: ในอุปกรณ์นี้, กระบวนการพิมพ์ที่ประหยัดและสมเหตุสมผลที่สุดถูกใช้เพื่อบิดต่อเนื่องและเรียบร้อยในท่อที่ผูก.เนื่องจากการออกแบบพิเศษของโครงสร้างม้วนทั้งหมดและการปรับ, มันสามารถปรับตัวให้กับการปรับรูปของทุกขนาดของผลิตภัณฑ์และรายละเอียดโดยไม่ต้องเปลี่ยนม้วน.
ส่วนส่วนกรอบชนิดรูปิดเป็นโรงม้วนสามกรอบสี่สูง และม้วนต้องเปลี่ยนตามกว้างภายนอกของผลิตภัณฑ์ที่ต่างกันเพื่ออํานวยความสะดวกในการเปลี่ยนแปลงรายละเอียดอย่างรวดเร็ว, กรอบกรอบชนิดรูปิดถูกออกแบบและติดตั้งในกรอบสํารองพิเศษการเชื่อมต่อและการแยกจากฐานและส่วนขับเคลื่อนถูกขับเคลื่อนโดยแรงดันไฮดรอลิกและการเปลี่ยนสามารถเสร็จสิ้นในสิบๆ นาที
ติดตามมาตรฐาน YB189-64
(1)วัสดุ: เหล็กคาร์บอนต่ําและเหล็กสแตนเลสต่ําสําหรับการก่อสร้าง
(2) คุณสมบัติทางกล: σb≤520Mpa,σs≤340MPa
(3) ความกว้างของเส้น: 1020 ∼ 1665 มม.
(4) ความหนาของแผ่น: 4 ′′ 9 มม.
(5) สายสอยสายเหล็ก: กว้างภายในของสายสอย:φ508φ760mm
กว้างภายนอกของโค้ล:φ1500φ2100mm
(6) น้ําหนักโค้ล: ≤30T
(1) ขนาดของท่อ: กลม: φ325·φ530mm
(2) ความหนาของผนังของท่อ: 4 9mm
(3) ความยาวการตัดคงที่: 6 ′′ 12m
(4) ความแม่นยําในการตัดท่อ: ±3mm
(1) พลัง:
ปริมาณพลังงานของสายประมาณ.1600KW
แหล่งพลังงาน 380V/50Hz/3Phase
(2) น้ําเย็นหมุนเวียน:
กระแส: 30T/h 40 T/h
ปริมาณสระว่ายน้ํา: 40m3
(3) อากาศดัน
กระแส: 5m3/นาที
ความดัน: 5 7kg/cm2
หน้ากว้าง 20 เมตร ยาว 220 เมตร สูง 8 เมตร
รถโค้ลใช้สําหรับทําโค้ลเหล็กจากตําแหน่งการบรรทุกไป uncoiler ในขณะเดียวกันยกกระบอกน้ํามัน, เพื่อให้รูภายในโค้ลเหล็กถูกต้องตั้งบน mandrel ของ uncoiler,ความดันของ uncoilerดันกลับไปที่ตําแหน่งเดิม
ช่องเจาะของกระบอกยก: Φ250mm
ความดันระบบไฮดรอลิก: 12Mpa
พลังยกสูงสุดของกระบอกยก: 20T
จํานวนสต๊อปนําทาง: 4
มอเตอร์การเดินทางของรถราง: AC 4KW
ความเร็วในการเดินทางของรถคัน: 10m/min
ระยะทางรถราง: 6 เมตร
เครื่องปลดลมมีโครงสร้างของแมนเดรลขยายตัวเดียวและคานติเลเวอร์ มันประกอบด้วยสองส่วนหลัก: ร่างหลักและฐานคงส่วนใหญ่ของร่างกายได้รับการออกอากาศระบบเพื่อตอบสนองความต้องการของการขยาย, การหดหักและเบรคของ mandrels.
| OD ของโค้ล | Φ1000-2000 มม. |
| ไอดีของโค้ล | Φ508-760 มม. |
| ความหนาของแผ่น | 4-9 มม. |
| ความกว้างของแผ่น | 1020 ′′ 1665 มม. |
| น้ําหนักของแผ่นเดียว | Max30T |
| ประเภทการขยาย | ไฮดรอลิกขยาย |
| หยุด | การขับรถแบบปนูเมติก |
| มอเตอร์ขับเคลื่อนกระดูก | AC 15KW |
อุปกรณ์นี้ใช้หลัก ๆ เพื่อนําหัวสแตนเลสใหม่ในหน่วย flattener หลังจากหน่วย uncoiler นํา coil เข้าสู่สถานที่ทํางาน
อัตราการบรรทุกบวกและลบสองทาง
กว้างขวางภายนอกของม้วนพิมพ์: Φ250mm
มอเตอร์ขับเคลื่อนม้วนความดัน: AC 7.5KW
ความเร็วลม: 15m / min
This unit is main used to flatten the head and trail of the strip steel and prepare for the next step cutting and shear welding so as to ensure the strip steel opposed flate and straight in the shear welding.
ระดับการชะแนนและความสามารถในการกด:
เครื่องยนต์การส่ง: DC75KW
ความเร็วของวัสดุนํา: 8-40m / min
รอลเลอร์สี: Φ100×120 ((สอง)
โรลลิ่งหลอด: กว้าง: Φ260×1600mm วัสดุ: 42CrMo
กว้างของม้วนเรียบ Φ200×1600mm วัสดุ: 42CrMo
ความดันของม้วนหมุนหมุนลง: φ120 × 90mm
ใช้ในการตัดส่วนที่ไม่ปกติของหัวเทปและหาง และปรับหางเทปของโค้ลก่อนหน้านี้กับหัวเทปของโค้ลต่อไป และผสมมันด้วยกันเพื่อให้อาหารต่อเนื่องกับลูปเปอร์
รูปแบบโครงสร้าง: เสาผ่าตัด, อุปกรณ์การให้อาหารด้วยสกัด, อุปกรณ์การตั้งกลางคู่, ระบบผ่าตัดแบบผ่าตัดแบบผ่าตัดสองครั้ง, ระบบแผ่นผ่าตัด, ระบบขับเคลื่อนแผ่นล่างผ่าตัด, เป็นต้น
คุณสมบัติของวัสดุ: ความแข็งแรงของการออกกําลัง 621MPa
เครื่องขับเคลื่อนแผ่น: DC11KW
มอเตอร์ปรับแผ่น: AC4KW
มอเตอร์สเตชั่นไฮดรอลิก: 55KW
มอเตอร์เดินปืน Welder: DC2.2KW
กว้างขวางภายนอกของม้วนส่งคลิป: φ320mm
อุปกรณ์นี้อยู่ระหว่างเครื่องเชื่อมตัดและเจ้าเครื่อง (เครื่องปรับขนาด) ใช้สําหรับหลังจากลวดของสแตนเลสถูกใช้หมด, ก่อนลวดลวดลวดต่อไปการตัดและเวลาการผสมผสานท้ายเพื่อให้แน่ใจว่าเจ้าภาพ (การสร้างขนาดโรงงาน) การผลิตต่อเนื่องและเก็บเหล็กแผ่นเพียงพอ.
หน่วยนี้หลักรวมในเครื่องพิมพ์ & พกพนักงานอุปกรณ์, รวมสะสม, พกพนักงานอุปกรณ์หน่วย, หน่วยควบคุมไฟฟ้า
รายละเอียด
| ลักษณะการทํางาน | เปลี่ยนวงกลม |
| ความเร็วในการเคลื่อนย้ายวัสดุ | Vmax = 80m/min |
| ข้อดี | เพิ่มเติมวัสดุ ไม่มีการประท้วง |
| รูปแบบการกัด | เครื่องปนูเมติก 6Mpa |
| ความหนาของโค้ลเหล็ก | 4-9 มม. |
| ความกว้าง | 1020 ′′ 1665 มม. |
| พลังงานของมอเตอร์ไฟฟ้าของพิมพ์ & พก | 110kw |
| เครื่องยนต์ไฟฟ้าของกรอบอัครัมมูเลเตอร์ | 16×15kw |
| มอเตอร์หมุน | 9×3KW |
หน่วยการสร้างและขนาดเป็นอุปกรณ์ที่สําคัญสําหรับสายการผลิตท่อหน่วยนี้ปฏิบัติตามทฤษฎีกรอบม้วนที่นําบางสตรีปเหล็กที่หน่วยนี้และปล่อยให้มันผ่านกรอบม้วนกรอบท่อสด, แล้วนําของเหลวไฟฟ้าด้วยกันบนพื้นผิวการเชื่อมท่อเพื่อรักษาอุณหภูมิท่อที่สูงขึ้นเพื่อเหมาะกับการเชื่อมโดยการเชื่อมม้วนกด, และจากนั้นหลังจากที่เย็น,การสร้างขนาดและ flattener เพื่อผลิตภัณฑ์สิ่งที่ท่อความต้องการของคุณ.
เมื่อส่วนการสร้าง & ขนาดส่งท่อเหล็กที่สร้างขึ้นไปยังเลื่อย, เส้นทางรถเลื่อยจะสynchronize กับความเร็วของท่อ.ระบบการเจาะสองติดตั้งบน turntable ทําให้ใบเจาะหมุนโดยตัวเอง, และอาหารภายใต้การขับเคลื่อนของเครื่องขับเคลื่อน AC servo มอเตอร์และตัดท่อเหล็กตามเส้นทางรูปร่างตัดของชิ้นที่จะตัดจากนั้นระบบแต่ละระบบจะผ่อนคลายกลับไปที่ตําแหน่งเดิม และรอให้รอบการทํางานต่อไป
Pอาราเมตร:
เครื่องยนต์หมุน AC: 22KWX2
เครื่องขับเคลื่อน AC servo motor: 45KW
การหมุนแผ่นขนาดใหญ่: 15KW
มอเตอร์อาหาร: 4.4KWX2
กว้างของใบเลื่อย: 400 มิลลิเมตร
ความแม่นยําในการเจาะ: ≤±3mm
วิธีการตัด: ใบเลื่อยสองเลื่อย, ประเภทบด
ความเร็วการติดตาม: เหมือนกับความเร็วของหน่วย
ปฏิบัติการของอุปกรณ์: คู่มือ, อัตโนมัติ
วิธีการควบคุม: การตั้งตําแหน่งของ AC servo
ความดันระบบไฮดรอลิก: 12Mpa
การตัดอาหาร ใช้วิธีการประสานงานขั้ว
ท่อเดินไปตามรถยนต์ Transit และจะถูกย้ายไปบน Bench โดยอัตโนมัติ
ความยาว:
ระยะความเย็นด้วยอากาศ 50 เมตร
ขนาด: 24 เมตร
หัวเรียบ: 24 เมตร
การทดสอบทางไฮดรอลิก: 24 เมตร
Φ325∆Φ530mmสองเท่า-เครื่องทดสอบไฮดรอลิกสถานี
ปริมาตรการทํางานทางเทคนิค:
ระยะความกว้างของท่อเหล็กทดสอบ: φ219·φ530 mm
ความหนาของท่อเหล็กในการทดสอบ: 4 9mm
ความยาวของท่อเหล็กในการทดสอบ: 6~10m
วัสดุท่อเหล็กทดสอบ: Q235, Q345, X70
ความดันทดสอบสูงสุดของท่อเหล็ก: สูงสุด 20.7MPa
ระยะเวลาความดันในการถือ (สามารถตั้งค่าได้): 3 ¢ 15 วินาที
จํานวนรากต่อการทดสอบ: 1 ราก/ครั้ง
รูปแบบการปัก: ปักรัง
ความต้องการของหลอด: ความเรียบ: หลอด ≤2mm/m, ปลายหลอด ≤3mm (ความยาวปลายหลอด 1 เมตร), ความยาวเต็ม ≤20mm; การถอนปลายหลอด
สื่อการทดสอบความดัน: เอมูลชั่น/น้ํา (การใช้ใหม่)
วิธีล้างน้ํา: น้ําเต็มล่วงหน้า (ปั๊มความดันต่ํา, ถังเก็บน้ําและอุปกรณ์เสริม)
มอเตอร์ขับเคลื่อนสําหรับล้างและม้วนการจัดอันดับที่ทํางาน: FA67-26.6-M2.2-H2
มอเตอร์ขับเคลื่อนสําหรับการล้างโต๊ะม้วนหมุนที่ทํางาน: XWD4-59-11
ปลาล้างกระบอกยกโต๊ะม้วนหมุนที่ทํางาน: Φ100/Φ70-100
วิธีการเติมน้ําความดันต่ํา: เติมถังเติมของเหลว
การเลือกโหมดการทํางานของอุปกรณ์:
มันมี 3 รูปแบบการทํางาน: แมนูอัล, ครึ่งอัตโนมัติและอัตโนมัติ
การควบคุมการหยุดและการหยุดฉุกเฉิน
มันมีฟังก์ชันของการควบคุมการเริ่มต้นและหยุดปกติ และควบคุมการหยุดฉุกเฉินในสถานการณ์ฉุกเฉิน หลังจากหยุดฉุกเฉินและ PLC การเข้าและการออกคําสั่งจะไม่ทํางานซึ่งสะดวกสําหรับการสอบถามและวินิจฉัยข้อมูลความผิดพลาด
อุปกรณ์นี้ใช้ในการตรวจสอบพื้นผิวและความบกพร่องภายในของร่างท่อและการปั่นเพื่อประเมินคุณภาพของผลิตภัณฑ์และสามารถแสดงตําแหน่งโดยตรงรูปแบบ ขนาดและความรุนแรงของความบกพร่อง และความซ้ําของการตรวจสอบความบกพร่องเป็นสิ่งที่ดี
|
|
| กว้างของท่อ | Φ325 Φ530 มม. |
| ความหนาของท่อ | 4 ′′ 9 มม. |
| วัสดุของผลิตภัณฑ์ | สแตนเลสต่ํา Q235,Q345,Q235,Q345,X60,X65,X70... |
| ความยาวของผลิตภัณฑ์สําเร็จรูป | 6'12m |
|
|
| พลังงานไฟฟ้า | AC380V 50HZ |
| พลังการควบคุม | DC24V 50HZ |
| 3ปริมาตรทางเทคนิคของอุปกรณ์หน่วย: | |
| มุมปลายท่อ: | 35° |
| ความกว้างของขอบบด: | 1.6±0.8mm |
| ความชัน: | API5L,GB/T97111GB/T97112 |
| ความหยาบของพื้นผิวการแปรรูป: | 6.3μm |
| จํานวนตําแหน่งงาน | ตําแหน่งงานเดียว |
วัสดุ: Cr12
ความแข็งของม้วน: HRC58-62
ความลึกของการแข็งแรงการดับ: ≥ 10mm
ความหยาบของพื้นผิว: Ra≤0.8um
ปริมาตรการออกแบบของเครื่องเชื่อมความถี่สูงในสภาพแข็ง
·กําลังการออกระดับ 800KW
· ความดันไฟฟ้าไฟฟ้าแบบ DC: UdN=250V
· ปัจจุบันเรท DC:: 4000A
· ความถี่ออก: f=150-230kHz
· ประสิทธิภาพรวม: η> 85%
· รูปแบบการสะท้อนเสียง: การสะท้อนเสียงประกอบ
· รูปแบบการออกของถัง: ไม่มีการออกของทรานฟอร์มการปั่น
· คออฟเฟกชั่นริปปอล: < 1%
· รูปแบบการปั๊ม: ปั๊มด้วยการปั๊ม
· พลังงานกระจายไฟฟ้า: 1200KVA
· ความดันการเข้า: ระบบสายไฟฟ้าสามเฟส 380V / 50Hz,3 Phase 4
· ปัจจุบันการใส่ชื่อ: I=1827A 1.2 ระบบเย็นของจักรยานอ่อนWระบบเย็นอากาศ-น้ํา
· ความดันน้ําในการทํางาน ((Mpa): 0.32Mpa
· การไหลของงาน ((m3): 50-90m3
· ความจุในการเย็น: 250KW
· ขนาดมาตรฐาน ((มม): 3500×1250×2650l
· จํานวนอุปกรณ์ลาก:4 ชุด
รายการ ทั้งหมด ชุด ของ เนื้อแข็ง ประเทศ HF เครื่องเชื่อม รวม นุ่ม กรุงเทพ เจ็ด อะไหล่กระเป๋าปรับความเรียบร้อย กระเป๋าปรับความเรียบร้อย ระบบเย็นน้ําอ่อนกระจาย ระบบแปลงขั้นต่ํา คอนโซล หมุนปรับ 3 มิติ และขาออก
