โรงสีท่อเชื่อมความถี่สูงสำหรับก๊าซและน้ำ 50 ม. / นาที



• รถบรรทุก

รถโค้ลใช้สําหรับทําโค้ลเหล็กจากตําแหน่งการบรรทุกไป uncoiler ในขณะเดียวกันยกกระบอกน้ํามัน, เพื่อให้รูภายในโค้ลเหล็กถูกต้องตั้งบน mandrel ของ uncoiler,ความดันของ uncoilerดันกลับไปที่ตําแหน่งเดิม



ความสามารถในการแบกน้ําหนัก: 12.0T

พลังการเคลื่อนไหวของมอเตอร์: 2.2KW





• อุปกรณ์ปลด





เครื่องปลดลมมีโครงสร้างของแมนเดรลขยายตัวเดียวและคานติเลเวอร์ มันประกอบด้วยสองส่วนหลัก: ร่างหลักและฐานคงส่วนใหญ่ของร่างกายได้รับการออกอากาศระบบเพื่อตอบสนองความต้องการของการขยาย, การหดหักและเบรคของ mandrels.



OD ของโค้ล	Φ1000-2000 มม.
ไอดีของโค้ล	Φ508-610 มิลลิเมตร
ความหนาของแผ่น	3-8 มม.
ความกว้างของแผ่น	357-688 มม.
น้ําหนักของแผ่นเดียว	Max12T
ประเภทการขยาย	ไฮดรอลิกขยาย
หยุด	การขับรถแบบปนูเมติก

• เครื่องขัด

อุปกรณ์นี้ใช้หลัก ๆ เพื่อนําหัวสแตนเลสใหม่ในหน่วย flattener หลังจากหน่วย uncoiler นํา coil เข้าสู่สถานที่ทํางาน

อัตราการบรรทุกบวกและลบสองทาง

ความดันการแปรรูป:7Mpa

พลังงานของมอเตอร์ไฟฟ้า:2.2KW

• อุปกรณ์ปรับความเรียบ

This unit is main used to flatten the head and trail of the strip steel and prepare for the next step cutting and shear welding so as to ensure the strip steel opposed flate and straight in the shear welding.





ระดับการชะแนนและความสามารถในการกด:

สไตล์ของความเร็วปรับ: ไม่มีเกรดของความเร็วปรับ

สไตล์โครงสร้าง:กดและแบรน,หน่วย flattener ห้าม้วน

สไตล์ขึ้นและลง: ระบบไฮดรอลิก

ความกว้างของเครื่องชะแนน:357-688mm

ความหนาของเครื่องชื้น:3-9mm

พลังงานของมอเตอร์ไฟฟ้า:45KW



• Aเครื่องตัดและเครื่องปั่น utomatic

ใช้ในการตัดส่วนที่ไม่ปกติของหัวเทปและหาง และปรับหางเทปของโค้ลก่อนหน้านี้กับหัวเทปของโค้ลต่อไป และผสมมันด้วยกันเพื่อให้อาหารต่อเนื่องกับลูปเปอร์



รูปแบบโครงสร้าง: เสาผ่าตัด, อุปกรณ์การให้อาหารด้วยสกัด, อุปกรณ์การตั้งกลางคู่, ระบบผ่าตัดแบบผ่าตัดแบบผ่าตัดสองครั้ง, ระบบแผ่นผ่าตัด, ระบบขับเคลื่อนแผ่นล่างผ่าตัด, เป็นต้น



ความกว้างของเส้น	357-688 มม.
ความหนาของปั๊ม	3-9mm
ประเภทตัด	ไฮดรอลิก
รูปแบบการปั่น	อัตโนมัติ
ความดันทางไฮดรอลิก	8-10MPa
ระยะเวลาทํางาน	สูงสุด 600 วินาที







• ทิศทางเครื่องสะสม10M

อุปกรณ์นี้อยู่ระหว่างเครื่องเชื่อมตัดและเจ้าเครื่อง (เครื่องปรับขนาด) ใช้สําหรับหลังจากลวดของสแตนเลสถูกใช้หมด ก่อนลวดลวดลวดต่อไปที่ได้รับการเตรียมจากการปลดการตัดและเวลาการผสมผสานท้ายเพื่อให้แน่ใจว่าเจ้าภาพ (การสร้างขนาดโรงงาน) การผลิตต่อเนื่องและเก็บเหล็กแผ่นเพียงพอ.



หน่วยนี้หลักรวมในเครื่องพิมพ์ & พกพนักงานอุปกรณ์, รวมสะสม, พกพนักงานอุปกรณ์หน่วย, หน่วยควบคุมไฟฟ้า

รายละเอียด

ลักษณะการทํางาน	เปลี่ยนวงกลม
ความเร็วในการเคลื่อนย้ายวัสดุ	Vmax = 120m/min
ข้อดี	เพิ่มเติมวัสดุ ไม่มีการประท้วง
รูปแบบการกัด	เครื่องปนูเมติก 6Mpa
ความหนาของโค้ลเหล็ก	3-9mm
ความกว้าง	357-688 มม.
พลังงานของมอเตอร์ไฟฟ้าของพิมพ์ & พก	45kw
เครื่องยนต์ไฟฟ้าของกรอบอัครัมมูเลเตอร์	5.5*15kw





• การออกแบบและขนาด

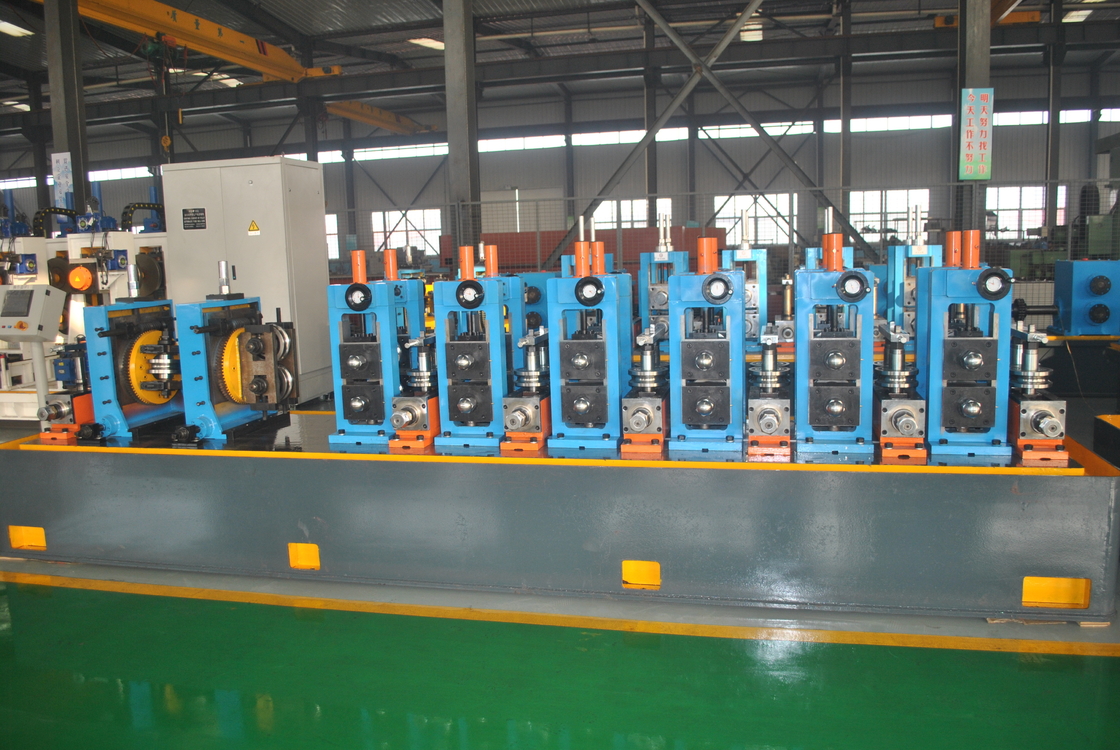

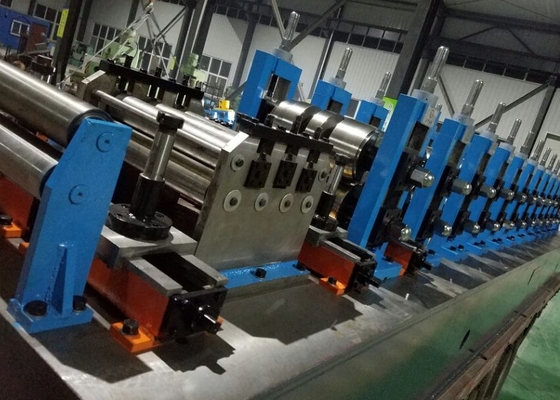

หน่วยการสร้างและขนาดเป็นอุปกรณ์ที่สําคัญสําหรับสายการผลิตท่อหน่วยนี้ปฏิบัติตามทฤษฎีกรอบม้วนที่นําบางสตรีปเหล็กที่หน่วยนี้และปล่อยให้มันผ่านกรอบม้วนกรอบท่อสด, แล้วนําของเหลวไฟฟ้าด้วยกันบนพื้นผิวการเชื่อมท่อเพื่อรักษาอุณหภูมิท่อที่สูงขึ้นเพื่อเหมาะกับการเชื่อมโดยการเชื่อมม้วนกด, และจากนั้นหลังจากที่เย็น,การสร้างขนาดและ flattener เพื่อผลิตภัณฑ์สิ่งที่ท่อความต้องการของคุณ.



กําหนดท่อ OD.	กลม: Φ114-219mm
การสร้างความหนาของผนังท่อ	3-9mm
ความเร็วในการปั้น	สูงสุด 50m/นาที
จํานวนสแตนด์การปรับปรุง, ทิศทาง	7
จํานวนสแตนด์การปรับปรุง สูง	9
หน่วยวางเครื่องนํา	1
สต็อปสกรีนโรล	1
สแตนด์ม้วนการบด	1
เครื่องตัดขีด	2 ชุด
จํานวนสแตนด์การปรับขนาด	5
จํานวนสแตนด์ขนาดตั้ง	5
หัวของชาวตุรก	2 ชุดที่มีหัวเดียว
ผนังแกนและวัสดุของฐานม้วนแนวราบ	Φ150mm วัสดุ 40Cr
ผนังแกนและวัสดุของฐานม้วนตั้งตั้ง	Φ80วัสดุ 40Cr





• เครื่องเจาะ

เครื่องเลื่อยบิน

หม้อเจาะบินเป็นหม้อเจาะที่ตัดร้อน ซึ่งเชื่อมต่อท่อโดยการทําความร้อนด้วยความเร็วสูง โดยใช้ระบบควบคุม STD ที่มีความแม่นยําสูง และระบบเครื่องจักรความสามารถอย่างรวดเร็วและการประมวลผลที่แม่นยําคือข้อดีของหน่วยนี้.



ท่อตัด Dia:Φ114-219mm

ความละเอียดขนาด: 8-12m

ความแม่นยํา: ± 3mm

เวลาตัดสูงสุด:7 ครั้ง/นาที

ความเร็วการทํางานสูงสุด: 50m/min

ขนาดชิ้นตัด:Φ1100×5×Φ110mm

เส้นทางสูงสุดของเครื่องเดินทาง:2.8m

พลังงานของมอเตอร์ไฟฟ้าของเครื่องตัด:132KW

พลังงานของมอเตอร์ไฟฟ้า: 45KW



ครับเครื่องเลื่อย

หม้อตัดเย็นเป็นเทคโนโลยีการตัดออนไลน์ที่กําลังเกิดขึ้นในอุตสาหกรรมท่อปั่น ลักษณะหลักคือมันนําหลักการของการบดเย็น. หลังจากการตัดปลายท่อเรียบ และไม่มีรอยบดไม่มีความจําเป็นในการตัดครั้งที่สองสําหรับการใช้งานที่มีความต้องการการแปรรูปสูง

ความเร็วเส้นสูงสุด: 50 m/min

ระยะความยาวการตัด: 8 ~ 12 เมตร

ความแม่นยําของความยาวการตัด: ± 1.5 มม (ความเร็วการตัดไม่เกิน 2%)

เครื่องควบคุมหลัก: Siemens Simotion D435-2

ประเภทการตัด: ใบเลื่อยสองเลื่อย, ตัดการบด

ความเร็วการติดตาม: เหมือนกับโรงงานท่อ (10-50m/min)

ประเภทเครื่องควบคุม: AC servo



• รอลเลอร์ขนส่ง + ราคการลด

ท่อที่เสร็จสิ้นเดินไปตามกลมขนส่งและจะถูกย้ายไปบนเบนจ์โดยอัตโนมัติ. จากนั้นเครื่องพัสดุที่เรียบง่ายจะบรรจุท่อในรูปทรงหกเหลี่ยม



มอเตอร์: 3kw x2 ชุด

ความยาว: 24m



• เครื่องทดสอบไฮดรอลิก

Φ114 Φ219.1mmสองเท่า-เครื่องทดสอบไฮดรอลิกสถานี

ปริมาตรเทคนิค:



1ระยะความกว้างของท่อเหล็กทดสอบ: Φ114 Φ219.1 mm

2ความยาวของท่อเหล็กทดสอบ: 6 ′′ 12m

3วัสดุท่อเหล็กทดสอบ: เหล็กคาร์บอนธรรมดา

4ความดันการทดสอบสูงสุดของท่อเหล็ก: สูงสุด 10MPa (100bars)

5. เวลารอ (สามารถตั้งค่าได้) 3 ⁄ 5 วินาที

6จํานวนรากต่อการทดสอบ: 2 ราก/ครั้ง

7รูปแบบการปัก: ปัก radial นอก

8- ความต้องการของรูปร่างท่อ: ความเรียบ:รูปร่างท่อ ≤ 2mm/m, ปลายท่อ ≤ 3mm (ความยาวปลายท่อ 1 เมตร)

ความยาวเต็ม ≤20mm; การถอดปลายท่อ

10.สื่อทดสอบความดัน: เอมูลชั่น/น้ํา (เพื่อให้แน่ใจว่าสื่อสะอาดและไม่มีสารสกัด)

11วิธีล้าง: ปั๊มหลุดศูนย์กลางความดันต่ํา IS125-100-315

12. ชลิ่งการหมุนตารางม้วนทํางาน: เครื่องลด XWD0.55-3-47 × 2

13วิธีการเติมน้ําความดันต่ํา: ปั๊มหลุดศูนย์กลางความดันต่ํา IS150-125-315

14วิธีการปรับความดัน: ปั๊มพั๊มแรงดันสูง 3D2-SZ-75/25

15. กระบอกหลักที่ปลายคง: ช่อง φ280

16กระบอกหลักของปลายเคลื่อนที่: ช่อง φ280

17. มอเตอร์ที่นั่งเคลื่อนที่: XWED0.75-53-289

18. รูปแบบของรังสรรความดัน: รังสรรความดันคู่

19พลังงานที่ติดตั้งของอุปกรณ์: 130KW

20ประสิทธิภาพ: 1 ชิ้น/นาที





กระบวนการทํางาน:

ท่อด้านบน → สอดคล้อง → การขนส่งโซ่ไปยังศูนย์ความดันน้ํา → แคลมป์ → หัวทดสอบปลายคงและเคลื่อนย้ายขยายออกไปเพื่อปิดปลายทั้งสองของท่อเหล็ก → น้ําความดันต่ําเต็มไปด้วยน้ํา exhausts → closes the water filling valve and exhaust valve → pressurizes → Protects pressure→Relieve pressure→Retract the fixed and mobile end test head→Clamp loose→Send the steel pipe out of the chain→empty water→discharge



• เครื่องทําพัลเลติซิ่งอัตโนมัติ

เครื่องนี้ใช้ในการรวบรวม, สต็อปท่อเหล็กใน 6 หรือ 4 มุม, และบอนด์โดยอัตโนมัติ. มันทํางานอย่างมั่นคงโดยไม่ต้องการทํางานด้วยมือ. ในขณะเดียวกัน,กําจัดเสียงเสียงและกระแทกของกระแทกของท่อเหล็กสายบรรจุของเราสามารถปรับปรุงคุณภาพและประสิทธิภาพการผลิตของท่อของคุณ ลดต้นทุน และกําจัดอันตรายต่อความปลอดภัย



• รอลเลอร์

วัสดุ: Cr12

ความแข็งของม้วน: HRC58-62

ความลึกของการแข็งแรงการดับ: ≥ 10mm

ความหยาบของพื้นผิว: Ra≤0.8um



• เครื่องเชื่อมความถี่สูง 800KW

พลังงานออก: พาวท์> 800kW

ความถี่ที่ออกแบบ: f=100~200KHZ

1 ปริมาตรการออกแบบ

อัตรากําลังนาม: 800kW

อัตรากําลังไฟฟ้าแบบ DC: Pd=800kW

ความดันไฟฟ้าแบบตรงต่อเนื่อง: UdN=450V

อัตราการกระแสไฟฟ้าแบบตรงกัน: IdN=2000A

lประสิทธิภาพรวม: η≥85%

อัตราการทํางาน > 800kw

อินเวอร์เตอร์ lMOSFET: 100kW × 8

lโหมดการออกวงจรถัง: ไม่มีการออกของทรานฟอร์เมอร์ปั่น, สัมผัสระดับสอง
