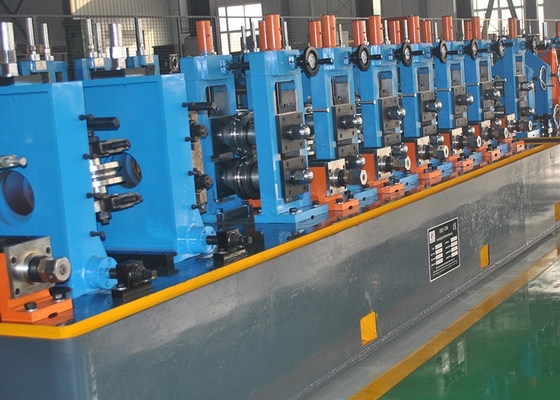

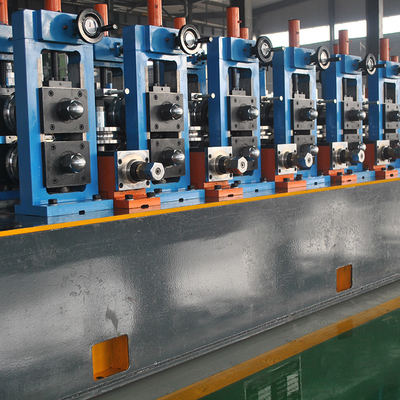

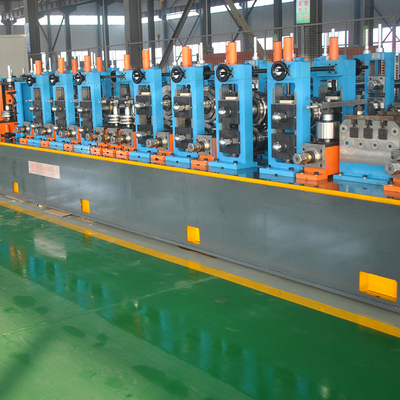

ความหนาของแถบโรงสีท่อเชื่อมความถี่สูง 1.5 ถึง 6.0 มม. ความกว้างของแถบ 150 ถึง 360 มม.

รถโค้ลใช้สําหรับทําโค้ลเหล็กจากตําแหน่งการบรรทุกไป uncoiler ในขณะเดียวกันยกกระบอกน้ํามัน, เพื่อให้รูภายในโค้ลเหล็กถูกต้องตั้งบน mandrel ของ uncoiler,ความดันของ uncoilerดันกลับไปที่ตําแหน่งเดิม

ความสามารถในการแบกน้ําหนัก: 5.0T

พลังการเคลื่อนไหวของมอเตอร์: 2.2KW

เครื่องปลดลมมีโครงสร้างของลมขยายตัวสองแบบและลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลส่วนใหญ่ของร่างกายได้รับการออกอากาศระบบเพื่อตอบสนองความต้องการของการขยาย, การหดหักและเบรคของ mandrels.

• อุปกรณ์ขัดตรง

การบรรทุกทางสองทางบวกและลบ หน่วยนี้ใช้หลัก ๆ เพื่อนําหัวเหล็กโค้ลใหม่เข้าสู่หน่วย flattener หลังจากหน่วย uncoiler นําโค้ลเข้าไปในสถานที่ทํางาน

ความดันการแปรรูป:7Mpa

พลังงานของมอเตอร์ไฟฟ้า:2.2KW

• อุปกรณ์ปรับความเรียบ

This unit is main used to flatten the head and trail of the strip steel and prepare for the next step cutting and shear welding so as to ensure the strip steel opposed flate and straight in the shear welding.

ระดับการชะแนนและความสามารถในการกด:

สไตล์ของความเร็วปรับ: ไม่มีเกรดของความเร็วปรับ

สไตล์โครงสร้าง:กดและแบรน,หน่วย flattener ห้าม้วน

สไตล์ขึ้นและลง: ระบบไฮดรอลิก

ความกว้างของเครื่องชะแนน: 150-360 มม.

ความหนาของเครื่องปรับความราบ:1.5-6.0 มิลลิเมตร

พลังงานของมอเตอร์ไฟฟ้า:15KW

• Aเครื่องตัดและเครื่องเชื่อม ultrasonic

ใช้ในการตัดส่วนที่ไม่ปกติของหัวเทปและหาง และปรับหางเทปของโค้ลก่อนหน้านี้กับหัวเทปของโค้ลต่อไป และผสมมันด้วยกันเพื่อให้อาหารต่อเนื่องกับลูปเปอร์

รูปแบบโครงสร้าง: เสาผ่าตัด, อุปกรณ์การให้อาหารด้วยสกัด, อุปกรณ์การตั้งกลางคู่, ระบบผ่าตัดแบบผ่าตัดแบบผ่าตัดสองครั้ง, ระบบแผ่นผ่าตัด, ระบบขับเคลื่อนแผ่นล่างผ่าตัด, เป็นต้น

• ทิศทางเครื่องสะสม6.5M

อุปกรณ์นี้อยู่ระหว่างเครื่องเชื่อมตัดและเจ้าเครื่อง (เครื่องปรับขนาด) ใช้สําหรับหลังจากลวดของสแตนเลสถูกใช้หมด, ก่อนลวดลวดลวดต่อไปการตัดและเวลาการผสมผสานท้ายเพื่อให้แน่ใจว่าเจ้าภาพ (การสร้างขนาดโรงงาน) การผลิตต่อเนื่องและเก็บเหล็กแผ่นเพียงพอ.

หน่วยนี้หลักรวมในเครื่องกดและพกพัสดุอุปกรณ์, รวมสะสม, พกพัสดุหน่วย, หน่วยควบคุมไฟฟ้า:

(1) เครื่องพิมพ์และพกพานวัสดุ: มันหลัก ๆ ประกอบด้วยกรอบ, มอเตอร์ไฟฟ้า, หน่วยเบรค, วงเวียนทิศทางการสื่อสารแกนพลังงานของความเร็วลด, พิมพ์และพกพาน roll,ระบบอากาศแรงดันของกล่องนํา, หน่วยความเร็วตรวจสอบ; มันสามารถส่งสแตนเลส strip ไปยัง accumulator และเวลาเฉลี่ยมันจะโอนข้อมูลความเร็วการดําเนินการสู่ระบบควบคุมไฟฟ้าเมื่อเราขอหยุด นําวัสดุไปยังหน่วยนี้, มันจะหยุดม้วนไปยังมอเตอร์ไฟฟ้าและกด & ใส่วัสดุม้วนโดยการหยุด, และยังสามารถปรับความเร็วที่จะนํามอเตอร์ไฟฟ้าและหน่วยนําวัสดุความเร็ว.

(2) รวมกรอบของอัคคัมพูเตอร์: รวมมอเตอร์ไฟฟ้า, กรอบ, รอลล์วงกลมภายใน, รอลล์วงกลมภายนอกและรอลล์ความดันมันสามารถนําไปใช้ในการจัดเก็บวัสดุสแตนเลสเส้นจากพิมพ์และพกหน่วยและมันสามารถดึงจากศูนย์ส่งออกวัสดุม้วน.

(3) อุปกรณ์วัสดุส่งออก: รวมกรอบ, guide ทิศทาง rolls, guide out roll ของที่สูงหรือต่ํามันสามารถดําเนินการสแตนเลสสแตนเลสที่จะมีลักษณะระบบและส่งข้อมูลการดําเนินการวัตถุความเร็วที่อุปกรณ์ควบคุมไฟฟ้า.

(4) รายละเอียด

ปริมาตรทางเทคนิครายละเอียดของแต่ละส่วน:หน่วยการสร้างและขนาดเป็นอุปกรณ์ที่สําคัญสําหรับสายการผลิตท่อหน่วยนี้ปฏิบัติตามทฤษฎีกรอบม้วนที่นําบางสตรีปเหล็กที่หน่วยนี้และปล่อยให้มันผ่านกรอบม้วนกรอบท่อสด, แล้วนําของเหลวไฟฟ้าด้วยกันบนพื้นผิวการเชื่อมท่อเพื่อรักษาอุณหภูมิท่อที่สูงขึ้นเพื่อเหมาะกับการเชื่อมโดยการเชื่อมม้วนกด, และจากนั้นหลังจากที่เย็น,การสร้างขนาดและ flattener เพื่อผลิตภัณฑ์สิ่งที่ท่อความต้องการของคุณ

• รางเย็น

หม้อตัดเย็นสามารถตัดท่อด้วยความเร็วสูงถึง 100m / นาที ระบบควบคุมอัตโนมัติสามารถปรับปรุงตําแหน่งใบตามกว้างและความหนาของท่อกําหนดความเร็วในการให้อาหารและการหมุนของใบระบบนี้สามารถเพิ่มคุณภาพของพื้นผิวตัด ไม่มีการบดในกระบวนการการทํางานการกําจัดความสะอาดทางกลใบเลื่อย ขยะเล็ก ๆลดต้นทุนการผลิต ปรับปรุงอายุการใช้งานของเครื่อง

▲ ท่อเจาะอัตโนมัติใน / นอกระบบ & ผลิตสูง

▲ กระดาษเหล็กความเร็วสูง หรือกระดาษคาร์ไบด

▲ เกือบเหมาะสําหรับรูปแบบหลอดหลากหลาย

▲ กําจัดการขัดขวางหรือถอนการขัดขวาง

▲ สแตนเลสคาร์บอน สแตนเลสไรนสเตนเลส

▲ ความเร็วสูงและการตัดความแม่นยําสูง

▲ ด้านตัดดีเยี่ยม ไม่มีการบดและประหยัดค่าใช้จ่าย

ความเร็วเส้นสูงสุด: 80m/min

ระยะความยาวการตัด: 8 ~ 12 เมตร

ความแม่นยําของความยาวการตัด: ± 1.5 มม (ความเร็วการตัดไม่เกิน 2%)

ทิศทางการให้อาหาร: ตามความต้องการของลูกค้า

ประเภทการตัด: ใบเลื่อยสองเลื่อย, ตัดการบด

งานอุปกรณ์: อัตโนมัติ, คู่มือ, มันมีฟังก์ชันของการตัดเส้นสั้น

มอเตอร์ขับเคลื่อน: มอเตอร์เซอร์โว 22KW

มอเตอร์ตัด: 22KW ความถี่แปร

มอเตอร์อาหาร: มอเตอร์เซอร์โว 5.5KW

ระยะความเร็วหมุน: 260-280 r/min

ประเภทคลับ: ไฮดรอลิก

clamp:2set (รูปของอุปกรณ์ประกอบขนาดอื่นสําหรับแต่ละรุ่น ทําเอง)

เครื่องเจาะ, เครื่องเจาะ, ระบบแผ่นหมุนและระบบตัดที่มีการรักษาการเยียวยา

• รอลเลอร์ขนส่ง + ราคการลด

ท่อที่เสร็จสิ้นเดินไปตามกลมขนส่งและจะถูกย้ายไปบนเบนจ์โดยอัตโนมัติ. จากนั้นเครื่องพัสดุที่เรียบง่ายจะบรรจุท่อในรูปทรงหกเหลี่ยม

มอเตอร์: 3kw x2 ชุด

ความยาว: 24m

• เครื่องทดสอบไฮดรอลิก

Φ48 Φ114.3 มมสองเท่า-เครื่องทดสอบไฮดรอลิกสถานี

ปริมาตรเทคนิค:

1ระยะความกว้างของท่อเหล็กทดสอบ: Φ48 Φ114.3mm

2ความยาวของท่อเหล็กทดสอบ: 8 ∙ 12 เมตร

3วัสดุท่อเหล็กทดสอบ: ASIM A106/450/570, API 5L

4ความอนุญาตของเส้นผ่าตัดภายนอกของท่อเหล็ก: ± 0.2%

5ความดันทดสอบสูงสุดของท่อเหล็ก: ≤10MPa (100bars)

6. เวลารอ (สามารถตั้งค่าได้) 3 ⁄ 5 วินาที

7จํานวนรากต่อการทดสอบ (สถานีสอง) 2 ราก

8รูปแบบการปิด: ปิดรังสี

9สื่อการทดสอบความดัน: เอมูลชั่น/น้ํา

10วิธีการเติมน้ําความดันต่ํา: น้ําที่เต็มล่วงหน้า (ปั๊มความดันต่ํา, ระบบน้ํา, ฯลฯ)

11วิธีการกดดัน: การกดดันของปั๊มแรงดันสูง

12พลังงานติดตั้งของอุปกรณ์: ≈130KW

13ประสิทธิภาพ (ความดันการยึด 5S): ผลผลิตสูงสุดคือ 4-6 ชิ้น/นาที แต่ความดันการส่งอากาศจากเครื่องปรับอากาศไปยังอุปกรณ์ไม่ต่ํากว่า 0.6Mpa

กระบวนการทํางาน:

ท่อด้านบน → สอดคล้อง → การขนส่งโซ่ไปยังศูนย์ความดันน้ํา → แคลมป์ → หัวทดสอบปลายคงและเคลื่อนย้ายขยายออกไปเพื่อปิดปลายทั้งสองของท่อเหล็ก → น้ําความดันต่ําเต็มไปด้วยน้ํา exhausts → closes the water filling valve and exhaust valve → pressurizes → Protects pressure→Relieve pressure→Retract the fixed and mobile end test head→Clamp loose→Send the steel pipe out of the chain→empty water→discharge

เครื่องทําพัลเลติซิ่งอัตโนมัติ

เครื่องนี้ใช้ในการรวบรวม, สต็อปท่อเหล็กใน 6 หรือ 4 มุม, และบอนด์โดยอัตโนมัติ. มันทํางานอย่างมั่นคงโดยไม่ต้องการทํางานด้วยมือ. ในขณะเดียวกัน,กําจัดเสียงเสียงและกระแทกของกระแทกของท่อเหล็กสายบรรจุของเราสามารถปรับปรุงคุณภาพและประสิทธิภาพการผลิตของท่อของคุณ ลดต้นทุน และกําจัดอันตรายต่อความปลอดภัย

• รอลเลอร์

วัสดุ: Cr12

ความแข็งของม้วน: HRC58-62

ความลึกของการแข็งแรงการดับ: ≥ 10mm

ความหยาบของพื้นผิว: Ra≤0.8um

• เครื่องเชื่อมความถี่สูง 400KW

ปริมาตรเทคนิคของเครื่องปั่น 400kW

· เครื่องเชื่อมแบบบูรณาการ GGP-400/0.3-CC

· กําลังนาม: 400kW

· กําลังไฟฟ้าแบบ DC: :Pd=400kW

· ความแรงดันแบบตรงกัน::UdN=450V

·กระแสไฟฟ้าแบบตรง: IdN=890A

· ประสิทธิภาพทั้งหมด: η≥85%

· พลังการออก: พาวท์> 400kW

· ความถี่ที่ออกแบบ: f=250~300kHz

· อินเวอร์เตอร์ MOSFET: 100kW × 4

· สายเคเบิลเข้า: 185mm2 × 2 pc/phase
