โรงสีท่อเชื่อมความถี่สูง
>

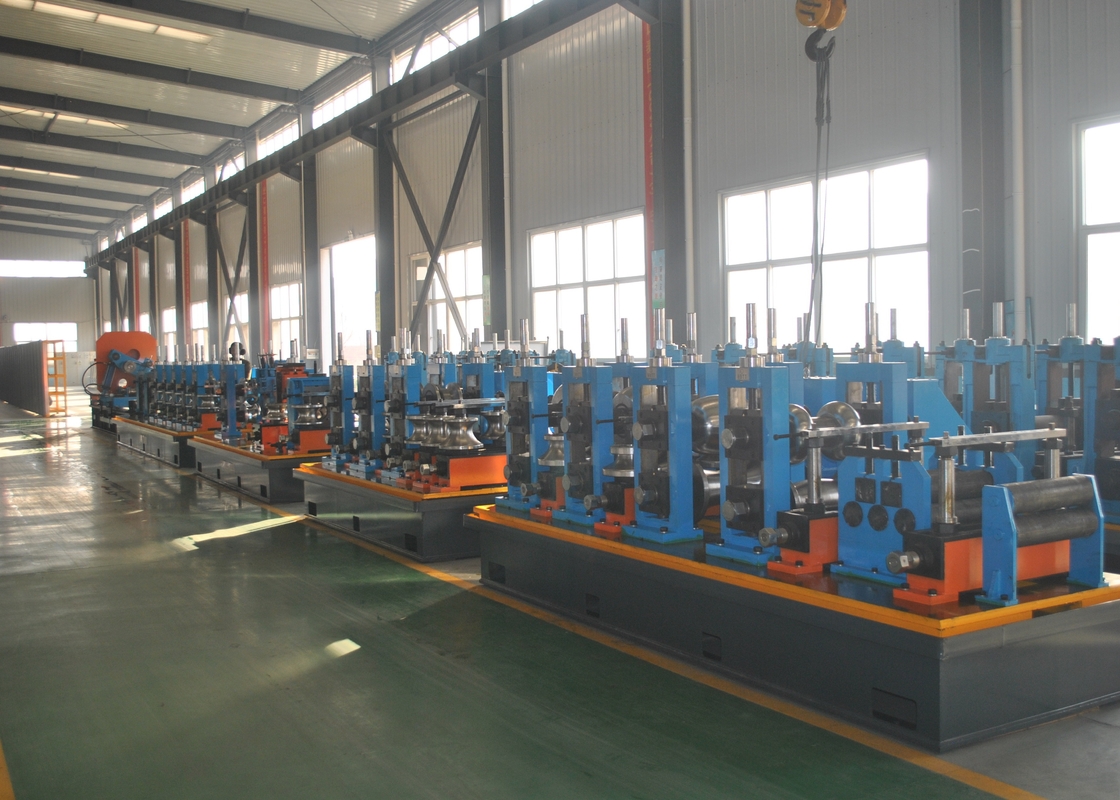

Erw ท่อ ความเร็วสูง 3.5mm ความถี่สูง welded ท่อ Mill

Erw ท่อ ความเร็วสูง 3.5mm ความถี่สูง welded ท่อ Mill

รายละเอียดผลิตภัณฑ์:
สถานที่กำเนิด: เหอเป่ย์
ชื่อแบรนด์: Tengtian
ได้รับการรับรอง: CE, ISO9001, BV
หมายเลขรุ่น: HG48
ข้อมูลรายละเอียด
สถานที่กำเนิด:
เหอเป่ย์
ชื่อแบรนด์:
Tengtian
ได้รับการรับรอง:
CE, ISO9001, BV
หมายเลขรุ่น:
HG48
ชื่อสินค้า:
โรงสีท่อเชื่อมความถี่สูง Erw Pipe โรงสีท่อความเร็วสูง 3.5 มม
ความต้านทานแรงดึงของวัตถุดิบ:
σb≤500เมกะปาสคาล
ความหนา:
1.5-3.5มม
สูงสุด ความเร็วในการผลิต:
20~100ม./นาที
ความยาวตัดคงที่:
8-12ม
ช่วงขนาดท่อ:
Ф21.3~48มม
การรับประกัน:
หนึ่งปี
ประเภทการเชื่อม:
การปั่นความถี่สูง
คําสําคัญ:
โรงสีท่อเชื่อมความถี่สูง
เน้น:

High Light

เน้น:

lsaw โรงสีหลอดความเร็วสูง 3.5 มม. โรงสีหลอดความเร็วสูง erw ความถี่สูงรอยท่อ mill

,

3.5mm high speed tube mill

,

erw high frequency welded pipe mill

ข้อมูลการค้า
จำนวนสั่งซื้อขั้นต่ำ:
1 ชุด
ราคา:
$100000 to $1 million
รายละเอียดการบรรจุ:
ส่งออกบรรจุภัณฑ์กันน้ำและสมุทร
เวลาการส่งมอบ:
60 วันทำงาน
เงื่อนไขการชำระเงิน:
แอล/C, ที/ที
สามารถในการผลิต:
50 ชุด/ปี
คำอธิบายผลิตภัณฑ์

HG48 ERW Pipe Mill Line ได้ถูกออกแบบมาเพื่อผลิตท่อผสมผสานขนาด กว้าง 21.3~48 มิลลิเมตร และความหนาของผนัง 1.2~3.5 มิลลิเมตรสายการผลิตสามารถผลิตท่อเหล็กผสมด้วยการแปรรูปที่มีคุณภาพดีและการประกอบความละเอียดสูง.

Dกติกาแนวทาง:

● ปรับปรุงผลประกอบการและผลผลิต

● ปรับปรุงสภาพแวดล้อมและความปลอดภัยในการดําเนินงาน

● ปรับปรุงความมั่นคงของสินค้า

● ปรับปรุงผลิตภัณฑ์

● ลด ค่า ผง.

ตามแนวทางการออกแบบของการปรับปรุงลักษณะการทํางานและสิ่งแวดล้อมและความปลอดภัยและลักษณะการผลิต ลดต้นทุนของม้วนเพื่อรับประกันประสิทธิภาพสูงสายการผลิต HG48 ใช้แบบการออกแบบรูระยะสอง.

  • รายละเอียดของวัสดุ:

ติดตามมาตรฐาน YB189-64

(1)วัสดุ: เหล็กคาร์บอนต่ําและเหล็กสแตนเลสต่ําสําหรับการก่อสร้าง

(2) คุณสมบัติทางกล: σb≤520Mpa,σs≤340MPa

(3) ความกว้างของเส้น: 66 ′′ 151 มม.

(4) ความหนาของแผ่น:1.2 ละ 3.5 มิลลิเมตร

(5) สายสอยสายเหล็ก: กว้างภายในของสายสอย: φ480·φ520mm

กว้างภายนอกของโค้ล:φ1000?? φ1800mm

(6) น้ําหนักโค้ล: ≤2.0T

  • รายละเอียดหลักของผลิตภัณฑ์ท่อผสม

(1) กว้างของท่อกลม: φ21.3?? φ48mm

(2) ความหนาผนังของท่อ:1.2 ละ 3.5 มิลลิเมตร

(3) ความยาวการตัดที่คง: 8-12m

(4) ความแม่นยําในการตัดท่อ: 0 ∼ 3 มม.

  • ความเร็วในการสร้าง

20~100m/นาที

  • พลังงานไฟฟ้า น้ําและอากาศ

(1) พลัง:

ปริมาณพลังงานของสายประมาณ.500KW

แหล่งพลังงาน 380V/50Hz/3Phase

(2) น้ําเย็นหมุนเวียน:

กระแส: 30T/h 40 T/h

ปริมาณสระว่ายน้ํา:40m3

(3) อากาศดัน

กระแส: 5m3/นาที

ความดัน: 5-7 กิโลกรัม/ซม.2

  • โรงงาน:

หน้ากว้าง 7 เมตร ยาว 100 เมตร ความสูงอย่างน้อย 5 เมตร จากรางเพดานถึงพื้น

  • อุปกรณ์ปลด

เครื่องปลดลมมีโครงสร้างของลมขยายตัวสองแบบและลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลส่วนใหญ่ของร่างกายได้รับการออกอากาศระบบเพื่อตอบสนองความต้องการของการขยาย, การหดหักและเบรคของ mandrels.

OD ของโค้ล Φ1000-1800 มม.
ไอดีของโค้ล Φ480-520 มิลลิเมตร
ความหนาของแผ่น 1.2-3.5 มิลลิเมตร
ความกว้างของแผ่น 66-151 มม.
น้ําหนักของแผ่นเดียว Max2.0T
ประเภทการขยาย ไฮดรอลิกขยาย
หยุด การขับรถแบบปนูเมติก

  • Aเครื่องตัดและเครื่องปั่น utomatic

ใช้ในการตัดส่วนที่ไม่ปกติของหัวเทปและหาง และปรับหางเทปของโค้ลก่อนหน้านี้กับหัวเทปของโค้ลต่อไป และผสมมันด้วยกันเพื่อให้อาหารต่อเนื่องกับลูปเปอร์

รูปแบบโครงสร้าง: เสาผ่าตัด, อุปกรณ์การให้อาหารด้วยสกัด, อุปกรณ์การตั้งกลางคู่, ระบบผ่าตัดแบบผ่าตัดแบบผ่าตัดสองครั้ง, ระบบแผ่นผ่าตัด, ระบบขับเคลื่อนแผ่นล่างผ่าตัด, เป็นต้น

ความกว้างของเส้น 66-151 มม.
ความหนาของปั๊ม 1.2-3.5 มิลลิเมตร
ประเภทตัด ไฮดรอลิก
รูปแบบการปั่น อัตโนมัติ
ความดันทางไฮดรอลิก 8-10MPa
ระยะเวลาทํางาน สูงสุด 180 วินาที
  • สปีรัลเครื่องสะสม4M

อุปกรณ์นี้อยู่ระหว่างเครื่องเชื่อมตัดและเจ้าเครื่อง (เครื่องปรับขนาด) ใช้สําหรับหลังจากลวดของสแตนเลสถูกใช้หมด, ก่อนลวดลวดลวดต่อไปการตัดและเวลาการผสมผสานท้ายเพื่อให้แน่ใจว่าเจ้าภาพ (การสร้างขนาดโรงงาน) การผลิตต่อเนื่องและเก็บเหล็กแผ่นเพียงพอ.

หน่วยนี้หลักรวมในเครื่องกดและพกพัสดุอุปกรณ์, รวมสะสม, พกพัสดุหน่วย, หน่วยควบคุมไฟฟ้า:

(1) เครื่องพิมพ์และพกพานวัสดุ: มันหลัก ๆ ประกอบด้วยกรอบ, มอเตอร์ไฟฟ้า, หน่วยเบรค, วงเวียนทิศทางการสื่อสารแกนพลังงานของความเร็วลด, พิมพ์และพกพาน roll,ระบบอากาศแรงดันของกล่องนํา, หน่วยความเร็วตรวจสอบ; มันสามารถส่งสแตนเลส strip ไปยัง accumulator และเวลาเฉลี่ยมันจะโอนข้อมูลความเร็วการดําเนินการสู่ระบบควบคุมไฟฟ้าเมื่อเราขอหยุด นําวัสดุไปยังหน่วยนี้, มันจะหยุดม้วนไปยังมอเตอร์ไฟฟ้าและกด & ใส่วัสดุม้วนโดยการหยุด, และยังสามารถปรับความเร็วที่จะนํามอเตอร์ไฟฟ้าและหน่วยนําวัสดุความเร็ว.

(2) รวมกรอบของอัคคัมพูเตอร์: รวมมอเตอร์ไฟฟ้า, กรอบ, รอลล์วงกลมภายใน, รอลล์วงกลมภายนอกและรอลล์ความดันมันสามารถนําไปใช้ในการจัดเก็บวัสดุสแตนเลสเส้นจากพิมพ์และพกหน่วยและมันสามารถดึงจากศูนย์ส่งออกวัสดุม้วน.

(3) อุปกรณ์วัสดุส่งออก: รวมกรอบ, guide ทิศทาง rolls, guide out roll ของที่สูงหรือต่ํามันสามารถดําเนินการสแตนเลสสแตนเลสที่จะมีลักษณะระบบและส่งข้อมูลการดําเนินการวัตถุความเร็วที่อุปกรณ์ควบคุมไฟฟ้า.

(4) รายละเอียด

ลักษณะการทํางาน เปลี่ยนวงกลม
ความเร็วในการเคลื่อนย้ายวัสดุ Vmax = 200m/min
ข้อดี เพิ่มเติมวัสดุ ไม่มีการประท้วง
รูปแบบการกัด เครื่องปนูเมติก 6Mpa
ความหนาของโค้ลเหล็ก 1.2-3.5 มิลลิเมตร
ความกว้าง 66-151 มม.
พลังงานของมอเตอร์ไฟฟ้าของพิมพ์ & พก 11KW
เครื่องยนต์ไฟฟ้าของกรอบอัครัมมูเลเตอร์ 18.5KW

  • การออกแบบและขนาด

หน่วยการสร้างและขนาดเป็นอุปกรณ์ที่สําคัญสําหรับสายการผลิตท่อหน่วยนี้ปฏิบัติตามทฤษฎีกรอบม้วนที่นําบางสตรีปเหล็กที่หน่วยนี้และปล่อยให้มันผ่านกรอบม้วนกรอบท่อสด, แล้วนําของเหลวไฟฟ้าด้วยกันบนพื้นผิวการเชื่อมท่อเพื่อรักษาอุณหภูมิท่อที่สูงขึ้นเพื่อเหมาะกับการเชื่อมโดยการเชื่อมม้วนกด, และจากนั้นหลังจากที่เย็น,การสร้างขนาดและ flattener เพื่อผลิตภัณฑ์สิ่งที่ท่อความต้องการของคุณ.

กําหนดท่อ OD. กลม:Φ21.3-48 มม.
การสร้างความหนาของผนังท่อ 1.2-3.5 มิลลิเมตร
ความเร็วในการปั้น สูงสุด 100m/นาที
จํานวนสแตนด์การปรับปรุง, ทิศทาง 7
จํานวนสแตนด์การปรับปรุง สูง 10
หน่วยวางเครื่องนํา 1
สต็อปสกรีนโรล 1
สแตนด์ม้วนการบด 1
เครื่องตัดขีด 2 ชุด
จํานวนสแตนด์การปรับขนาด 5
จํานวนสแตนด์ขนาดตั้ง 5
หัวของชาวตุรก 2 ชุดที่มีหัวเดียว
ผนังแกนและวัสดุของฐานม้วนแนวราบ Φ70mm วัสดุ 40Cr
ผนังแกนและวัสดุของฐานม้วนตั้งตั้ง Φ40mm วัสดุ 40Cr

  • รางเย็น

หม้อตัดเย็นสามารถตัดท่อด้วยความเร็วสูงถึง 100m / นาที ระบบควบคุมอัตโนมัติสามารถปรับปรุงตําแหน่งใบตามกว้างและความหนาของท่อกําหนดความเร็วในการให้อาหารและการหมุนของใบระบบนี้สามารถเพิ่มคุณภาพของพื้นผิวตัด ไม่มีการบดในกระบวนการการทํางานการกําจัดความสะอาดทางกลใบเลื่อย ขยะเล็ก ๆลดต้นทุนการผลิต ปรับปรุงอายุการใช้งานของเครื่อง

▲ ท่อเจาะอัตโนมัติใน / นอกระบบ & ผลิตสูง

▲ กระดาษเหล็กความเร็วสูง หรือกระดาษคาร์ไบด

▲ เกือบเหมาะสําหรับรูปแบบหลอดหลากหลาย

▲ กําจัดการขัดขวางหรือถอนการขัดขวาง

▲ สแตนเลสคาร์บอน สแตนเลสไรนสเตนเลส

▲ ความเร็วสูงและการตัดความแม่นยําสูง

▲ ด้านตัดดีเยี่ยม ไม่มีการบดและประหยัดค่าใช้จ่าย

ระยะความยาวการตัด: 8 ~ 12 เมตร

ความแม่นยําของความยาวการตัด: ± 1.5 มม (ความเร็วการตัดไม่เกิน 2%)

ทิศทางการให้อาหาร: ตามความต้องการของลูกค้า

ประเภทการตัด: ใบเลื่อยสองเลื่อย, ตัดการบด

ความเร็วการติดตาม: เหมือนกับโรงงานท่อ (20-100m/min)

งานอุปกรณ์: อัตโนมัติ, คู่มือ, มันมีฟังก์ชันของการตัดเส้นสั้น

ประเภทเครื่องควบคุม: สถานที่ตั้งเครื่องรับการทํางาน AC

Mปริมาตรของอะคีน:

a) มอเตอร์ขับเคลื่อน: มอเตอร์เซอร์โว 18.5KW

(b) มอเตอร์ตัด: 15KW ความถี่แปร

(c) มอเตอร์อาหาร: มอเตอร์เซอร์โว 4KW

(d) ประเภทคลับ: ไฮดรอลิก

e) เครื่องกั้น 2 ชุด (แบบแผนขนาดอื่นสําหรับแต่ละรุ่น)

  • รอลเลอร์ขนส่ง + ราคการปลด

ท่อที่เสร็จสิ้นเดินไปตามกลมขนส่งและจะถูกย้ายไปบนเบนจ์โดยอัตโนมัติ. จากนั้นเครื่องพัสดุที่เรียบง่ายจะบรรจุท่อในรูปทรงหกเหลี่ยม

มอเตอร์:3kw x2 ชุด

ความยาว 24 เมตร

  • เครื่องทดสอบไฮดรอลิก

Φ21.3 Φ48 มมเครื่องทดสอบไฮดรอลิก 4 สถาน

ปริมาตรเทคนิค:

1ความยาวของท่อเหล็กทดสอบ: 8 ∙ 12 เมตร

2วัสดุท่อเหล็กทดสอบ: เหล็กคาร์บอนต่ําและปานกลาง

3ความดันทดสอบสูงสุดของท่อเหล็ก: 10MPa (100bars)

4. เวลารอ (สามารถตั้งค่าได้) 3 ⁄ 5 วินาที

5จํานวนรากต่อการทดสอบ (สี่สถานี): 4 ราก

6สื่อการทดสอบความดัน: เอมูลชั่น/น้ํา

7วิธีการเติมน้ําความดันต่ํา: น้ําที่เต็มล่วงหน้า (ปั๊มความดันต่ํา, ถังเก็บน้ําและอุปกรณ์เสริม)

8วิธีการกดดัน: กดดันกล่องกดดดัน

9พลังงานติดตั้งของอุปกรณ์: ≈90KW

10ประสิทธิภาพ (ความดันการรักษา 5S): อัตราการผลิตสูงสุดคือ 12 ชิ้น/นาที (1/2 ′′ ท่อ) แต่ความดันการให้อากาศจากเครื่องปรับอากาศสู่อุปกรณ์ไม่ต่ํากว่า 0.6Mpa

กระบวนการทํางาน:

ท่อด้านบน → สอดคล้อง → การขนส่งโซ่ไปยังศูนย์ความดันน้ํา → แคลมป์ → หัวทดสอบปลายคงและเคลื่อนย้ายขยายออกไปเพื่อปิดปลายทั้งสองของท่อเหล็ก → น้ําความดันต่ําเต็มไปด้วยน้ํา exhausts → closes the water filling valve and exhaust valve → pressurizes → Protects pressure→Relieve pressure→Retract the fixed and mobile end test head→Clamp loose→Send the steel pipe out of the chain→empty water→discharge

  • เครื่องทําพัลเลติซิ่งอัตโนมัติ

เครื่องนี้ใช้ในการรวบรวม, สต็อปท่อเหล็กใน 6 หรือ 4 มุม, และบอนด์โดยอัตโนมัติ. มันทํางานอย่างมั่นคงโดยไม่ต้องการทํางานด้วยมือ. ในขณะเดียวกัน,กําจัดเสียงเสียงและกระแทกของกระแทกของท่อเหล็กสายบรรจุของเราสามารถปรับปรุงคุณภาพและประสิทธิภาพการผลิตของท่อของคุณ ลดต้นทุน และกําจัดอันตรายต่อความปลอดภัย

  • รอลเลอร์

วัสดุ: Cr12

ความแข็งของม้วน: HRC58-62

ความลึกของการแข็งแรงในการดับ: ≥ 10 มม

ความหยาบของพื้นผิว: Ra≤0.8um

  • เครื่องปั่นความถี่สูง 200KW

·กําลังการออกระดับ 200KW

· ความดันไฟฟ้าแบบตรงกัน: UdN=235V

·กระแสไฟฟ้าแบบเรต: 1000A

· ความถี่ออก: f=350~420kHz

· ประสิทธิภาพรวม: η> 85%

· รูปแบบการสะท้อนเสียง: การสะท้อนเสียงประกอบ

· รูปแบบการออกของถัง: ไม่มีการออกของทรานฟอร์เมอร์ปั่น

· คออฟเฟกชั่นริปปอล: < 1%

· รูปแบบการปั๊ม: ปั๊มด้วยการปั๊ม

· ความจุในการกระจายไฟฟ้า: 307KVA

· ความดันการเข้า: ระบบสายไฟฟ้าสามเฟส 380V / 50Hz,3 Phase 4
