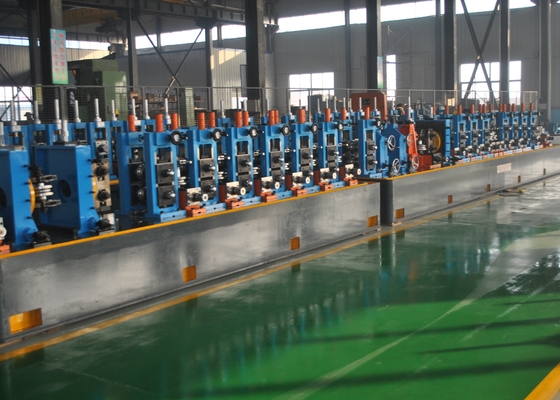

เครื่องบดท่อที่มีความถี่สูง เครื่องบดท่อสี่เหลี่ยม เครื่องบดท่อความถี่สูง 25×25--80×80mm
รายละเอียดสินค้า
| คุณสมบัติ |
มูลค่า |
| ความหนาของโค้ล |
1.5-4mm |
| ความกว้างของโค้ล |
80-300 มม. |
| กว้างภายใน |
508 มม. |
| กว้างภายนอก |
1800 มม. |
| ความเร็ว |
สูงสุด 80m/min |
| การรับประกัน |
1 ปี |
| วัสดุ |
HRC คาร์บอนต่ํา |
คําอธิบายสินค้า
ปริมาตรและรายละเอียดหลัก
รายละเอียดของวัสดุ
- ติดตามมาตรฐาน YB189-64
- วัสดุ: เหล็กคาร์บอนต่ํา และเหล็กสแตนเลียมต่ํา สําหรับการก่อสร้าง
- คุณสมบัติทางกล: σb≤380Mpa, σs≤275MPa
- ความกว้างของเส้น: 100 ∼ 320 มม.
- ความหนาของแผ่น: 1.0 ∼ 3.25 มิลลิเมตร
- ID ของโค้ล: Φ508mm
- O.D ของโค้ล: φ1800mm
- น้ําหนักโค้ล: ≤4T
รายละเอียดของท่อผสม
- กว้างของท่อกลม: Φ31.8?? φ101.6mm
- ขนาดท่อสี่เหลี่ยม: 25x25-80x80mm
- ความหนาของแผ่น: 1.0-3.25 มิลลิเมตร
- ความยาวของท่อจบ: 4-6m
- ความแม่นยําของความยาวตัด: ± 2mm
- ความเร็วในการปั้น: 20-80m/min
พลังงานไฟฟ้า น้ําและอากาศ
ปริมาณพลังงาน:ประมาณ.600KW
แหล่งพลังงาน:480V/60Hz/3Phase
การไหลเวียนน้ําเย็น:20T/h ละ 30 T/h
ปริมาตรของปูล:30m3
การไหลของอากาศกด:5m3/นาที
ความดัน:511kg/cm2
ความต้องการของโรงงาน
หน้ากว้าง 6 เมตร ยาว 70 เมตร ความสูงอย่างน้อย 5 เมตร จากรางเพดานถึงพื้น
องค์ประกอบและรายละเอียดของเครื่อง
1. เครื่องปลดรัดไฮดรอลิกแบบโคน
เครื่องปลดลมมีโครงสร้างของแมนเดรลลักษณะขยายตัวคู่และคานติเลเวอร์ มันประกอบด้วยสองส่วนหลัก: ร่างหลักและฐานคงที่ส่วนใหญ่ของร่างกายมีระบบไฮดรอลิกเพื่อตอบสนองความต้องการของการขยาย, การหดหักและเบรคของ mandrels.
OD ของโค้ล:φ1800mm
ID ของโค้ล:Φ508mm
ความกว้างของเส้น:100-320 มม.
ความหนาของแผ่น:10.0-3.25 มิลลิเมตร
น้ําหนักของแผ่น:Max4.0T
ประเภทการขยาย:ไฮดรอลิก
หยุด:การขับรถแบบปนูเมติก
2เครื่องตัดและปั่นอัตโนมัติ
เครื่องเชื่อมตัดเป็นหน่วยที่สําคัญของอุปกรณ์สายท่อและใช้เป็นหลักในการตัดหัวเหล็กลายที่ไม่ปกติหรือการทดสอบและจากนั้นเชื่อมต่อการทดลองเหล็กแผ่นสุดท้ายกับหัวแผ่นต่อไปเพื่อให้แน่ใจว่าการประมวลผลยังคง.
ความกว้างของเส้น:100-320 มม.
ความหนาของปั๊ม:10.0-3.25 มิลลิเมตร
ประเภทตัด:การตัดแบบไฮดรอลิก
รูปแบบการปั่น:อัตโนมัติ
ความดันลม:0.5MPa
ระยะเวลาทํางาน:สูงสุด 300 วินาที
3เครื่องสะสมระบอบแนวราบ
เครื่องนี้ถูกใช้ระหว่างเครื่องปั่นตัดและเครื่องใหญ่ (เครื่องปรับขนาดการออกแบบ) ปฏิบัติหน้าที่ของมันคือการทํางานออกจากแผ่นก่อนหน้านี้และแผ่นถัดไปได้รับการเตรียมจากการผลิตต่อเนื่องของเครื่องหลัก (เครื่องปรับขนาดการออกแบบ) ได้รับการรับรองภายในเวลาและเหล็กแผ่นเพียงพอถูกเก็บ.
เครื่องนี้ประกอบด้วยกรอบม้วนนําอาหาร, อุปกรณ์การให้อาหารคลัมป์, รวมร่างกายลูปเปอร์, อุปกรณ์การปล่อยและอุปกรณ์ควบคุมไฟฟ้า
ความหนา:10.0-3.25 มิลลิเมตร
ความกว้าง:100-320 มม.
ข้อดี:วัสดุเก็บ More ไม่มีการตีผิวเหล็ก strip
ความเร็วการให้อาหาร:สูงสุด 160m/นาที
พลังงานเครื่องยนต์:AC 22KW
พลังงานของมอเตอร์สะสม:AC 37KW
กว้างของเครื่องเก็บ:5 เมตร

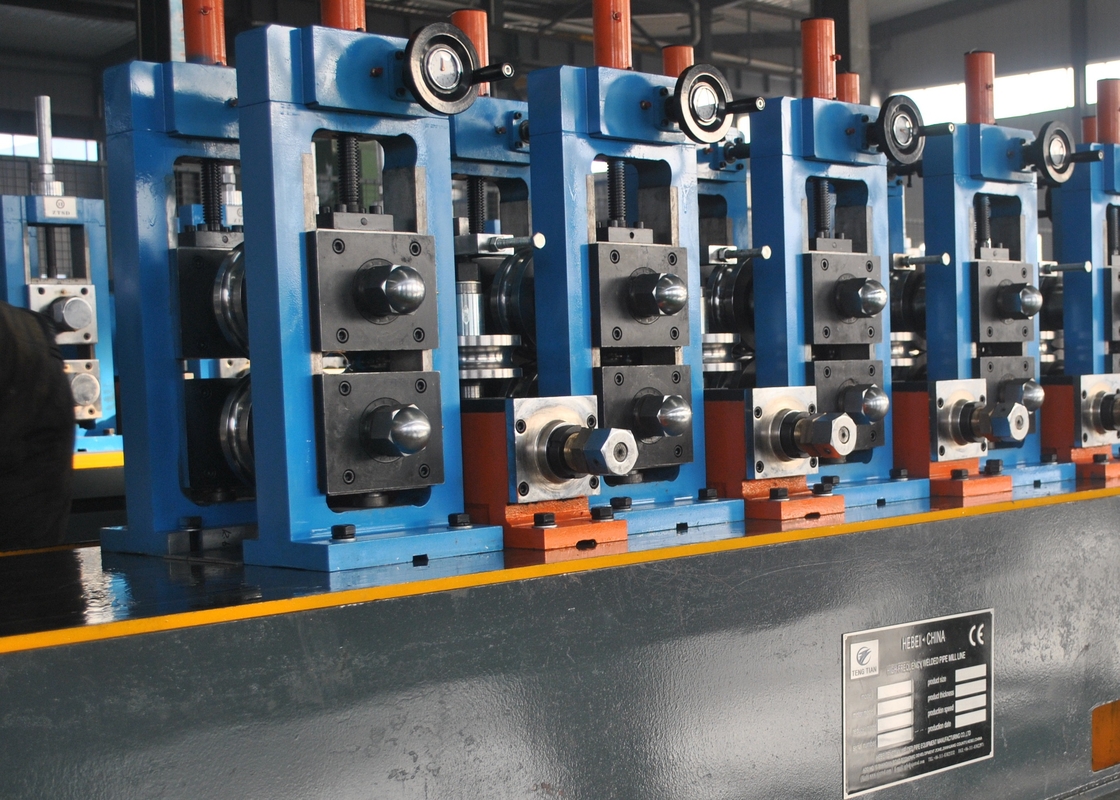

4. เครื่องปั้นและขนาด
การสร้างส่วนหนึ่ง
สายเหล็กไปในฐานการพัฒนาแล้วในส่วนการพัฒนาเป็นรูปกลม
ลักษณะ:กลมแนวราบขึ้นและลงการปรับวิธีการ การปรับเกียร์หนอนและสามารถปรับแยกกัน
รางล่างของม้วนการปรับระดับทํางาน
ด้านปรับแกนการปรับระดับด้วยแผ่นการชําระเงิน
จํานวนของสแตน horizontal:7
กว้างของแกนแนวราบ:80 มม
วัสดุแกนแนวราบ:42Crmov
ความเร็วในการปั้น:20-60m/นาที
มอเตอร์:DC 110Kw
วัสดุที่ใช้ในการจัดระดับ:การปั่นแผ่นเหล็ก
จํานวนของสเตนตั้ง:7
กว้างของแกนตั้ง:50 มม.
วัสดุแกนตั้ง:40Cr
การนําสายผสมผสานและการยืนสกัดม้วน
รอลเลอร์สับคือสับขอบของท่อที่ได้รับความร้อนถึงอุณหภูมิการผสมด้วยการสับม้วนที่ให้แรงกดชนิดหนึ่งเพื่อบรรลุจุดประสงค์ของการผสมเครื่องตัดขีดผสมผสานใช้ในการสกร็อปเย็บผสานและกําจัด burr ภายนอก.
มีดสกร็อป2 ชุด
หมุนหมุนหมุนหมุนหมุน No.:2
กว้างของแกนม้วนสับ:55 มิลลิเมตร
วัสดุของแกนม้วนสกัด:40Cr
หน่วยทําความเย็นด้วยน้ํา
วัสดุ: การปั่นแผ่นเหล็ก
ขนาดส่วน
ท่อกลมหลังจากการปรับขนาดส่วนในความต้องการกว้างและรูปทรง
จํานวนของสแตน horizontal:5
กว้างของแกนแนวราบ:80 มม
วัสดุแกนแนวราบ:42Crmov
มอเตอร์:DC 132Kw
วัสดุที่ใช้ในการจัดระดับ:การปั่นแผ่นเหล็ก
จํานวนของสเตนตั้ง:5
กว้างของแกนตั้ง:50 มม.
วัสดุแกนตั้ง:40Cr
หัวไทย:2 ชุด
กล่องเกียร์
จํานวนกล่องเกียร์:12
วัสดุของกองยนต์:การปั่นแผ่นเหล็ก
วัสดุของอุปกรณ์:20CrMnTi
ความแข็งของเกียร์:HRC 58-62
วัสดุแกนเกียร์:40 Cr
ความแข็งของแกนเกียร์:HRC40-45
จํานวนกล่องลด:2
5เสาหนาว
เครื่องเจาะหนาวที่ใช้ในการตัดแม่นยําทุกชนิดของหลอดกรอบโดยอัตโนมัติอุปกรณ์นี้มีข้อได้เปรียบดีในเรื่องของขนาด, และเครื่องจักรโอนดีที่สุดข้อดี, ดังนั้นความสามารถอย่างรวดเร็วและการประมวลผลที่แม่นยํา, โดยไม่มี Burr เป็นข้อดีของหน่วยนี้.
ขนาดท่อ:ท่อกลม ความหนา φ31.8-φ101.6mm:10.0-3.25 มิลลิเมตร ท่อสี่เหลี่ยม ความหนา:25x25-80x80 มิลลิเมตร:10.0-3.0 มิลลิเมตร
วัสดุQ235
ความเร็ว:สูงสุด 60m/นาที
ความยาวการตัด:6-8 เมตร
ความละเอียด:± 3 มม
เครื่องขับเคลื่อน:เครื่องยนต์เซอร์โว 15kw JAPAN YASKAWA
เครื่องตัด:มอเตอร์ความถี่แปร 15KW
มอเตอร์อาหาร:4.4kw เครื่องยนต์เซอร์โว JAPAN YASKAWA
6. 300kw เครื่องปั่นความถี่สูง
ปริมาตรการออกแบบ
ความแรงผลิตระดับชื่อ:300KW
ความดันไฟฟ้าแบบ DC:UdN=450V
ความแรงปัจจุบันแบบตรงกัน:500A
ความถี่ออก:f=300~350kHz
ประสิทธิภาพรวม:η > 85%
รูปแบบการออกของถัง:ไม่มีการออกของทรานฟอร์มการปั่น
คออฟเฟกชันริปป์:< 1%
รูปแบบการปั่น:การปั๊มด้วยการดัน ปั๊มด้วยการติดต่อ
ความจุในการกระจายไฟฟ้า:461KVA
ความดันทางเข้า:ระบบสายไฟฟ้า 380V/50Hz ระยะ 3 4
ปริมาณไฟเข้าระดับ:I=1500A
ระบบปรับปรุงความเย็น (ระบบปรับปรุงความเย็นอากาศ-น้ํา)
อุณหภูมิน้ําออก:≤ 41°C ระยะอุณหภูมิ:4°C
การไหลของน้ําเย็น:15m3/h
ความดันน้ําในการทํางาน:0.35Mpa
ความต้องการคุณภาพน้ํา:น้ําระบาย
7. ตารางผลลัพธ์
1.ท่อที่เสร็จสิ้นเดินตามตารางม้วนและจะอัตโนมัติเคลื่อนย้ายไปบนเบนจ์.เครื่องบรรจุง่าย ๆ ประกอบด้วยถังและอุปกรณ์การจัดอันดับที่ขับเคลื่อนด้วยลม. 3.มอเตอร์ของรถล้อ: 3KW
8. รอลเลอร์
วัสดุของม้วนการปั้น:Cr12
วัสดุของม้วนการปั่น:H13
ความแข็งในการรักษาด้วยความร้อน:HRc58 ~ 62
