โรงสีท่อเชื่อมความถี่สูง 1.5-4.0 มม. ความหนารอบ 33.78 ~ 60.3 มม.

I. ปริมาตรและรายละเอียดหลัก

• วัสดุ รายละเอียด:

ติดตามมาตรฐาน YB189-64

• วัสดุ: เหล็กคาร์บอนต่ํา และเหล็กสแตนเลียมต่ํา สําหรับการก่อสร้าง
• คุณสมบัติทางกล: σ_b≤ 520Mpa,σ_s≤340MPa
• ความกว้างของเส้น: 100-190 มม.
• ความหนาของแผ่น:1.5-4.0 มิลลิเมตร
• กว้างภายในของโค้ล:φ480?? φ510mm
• กว้างภายนอกของโค้ล:φ1000?? φ1600mm
• น้ําหนักโค้ล: ≤4T
• ขนาดท่อ:φ33.7-φ60.3mm
• ความหนาของท่อ:1.5-4.0 มิลลิเมตร
• ความยาวการตัดที่คงที่:46m
• ความแม่นยําในการตัดท่อ: 0 ∼ 3 มม.
• ความเร็วในการปั้น:2070m/min
• พลังงานไฟฟ้า น้ําและอากาศ

โรงงาน: กว้าง 8 เมตร ยาว 100 เมตร สูงอย่างน้อย 5 เมตร จากรางเพดานถึงพื้น

II.การบรรจุโค้ล →การตัดและการปั่น → เครื่องสะสม → การปั้น, การปั่น HF, การถอดรัง, การเย็น, การปรับขนาด, การขัดตรง → STD

III.ปริมาตรของเครื่องจักรแต่ละเครื่อง

1,ไม่โคลเลอร์

เครื่องปลดลวดมีโครงสร้างแบบขยายตัวคู่และคานติเลเวอร์ แมนเดรล ซึ่งประกอบด้วยสองส่วนหลัก คือส่วนใหญ่และฐานที่ตั้งส่วนใหญ่ของร่างกายได้รับการออกอากาศระบบเพื่อตอบสนองความต้องการของการขยาย, การหดหักและเบรคของ mandrels.

2,Shear และ welderเครื่องนี้ใช้ในการตัดปลายที่ไม่เรียบร้อยของแผ่น แล้วเชื่อมแผ่นด้วยการผสม

1. Sหน่วยสะสม piral

หน่วยนี้เป็นหลักรวมในเครื่องพิมพ์ & พกพัสดุอุปกรณ์, รวมสะสม, พกพัสดุหน่วย, หน่วยควบคุมไฟฟ้า

(1) เครื่องพิมพ์และพกอุปกรณ์: เป็นหลักรวมกรอบ, มอเตอร์ไฟฟ้า, หน่วยเบรค, หมุนทิศทางการสื่อสารแกนพลังงานของความเร็วลด, พิมพ์และพก roll,ระบบอากาศแรงดันของกล่องนํา, หน่วยความเร็วตรวจสอบ; มันสามารถส่งสแตนเลส strip ไปยัง accumulator และเวลาเฉลี่ยมันจะโอนข้อมูลความเร็วการดําเนินการสู่ระบบควบคุมไฟฟ้าเมื่อเราขอหยุด นําวัสดุไปยังหน่วยนี้, มันจะหยุดม้วนไปยังมอเตอร์ไฟฟ้าและกด & ใส่วัสดุม้วนโดยการหยุด, และยังสามารถปรับความเร็วที่จะนํามอเตอร์ไฟฟ้าและหน่วยนําวัสดุความเร็ว.

(2) รวมกรอบของอัครัมมูเลเตอร์: รวมมอเตอร์ไฟฟ้า, กรอบ, รอลล์วงกลมใน, รอลล์วงกลมออกและรอลล์ความดันมันสามารถนําไปใช้ในการจัดเก็บวัสดุสแตนเลสเส้นจากพิมพ์และพกหน่วยและมันสามารถดึงจากศูนย์ส่งออกวัสดุม้วน.

(3) อุปกรณ์ส่งออกของวัสดุ: รวมกรอบ, guide ทิศทาง rolls, guide out roll ของที่สูงหรือต่ํามันสามารถดําเนินการสแตนเลสสแตนเลสที่จะมีลักษณะระบบและส่งข้อมูลการดําเนินการวัตถุความเร็วที่อุปกรณ์ควบคุมไฟฟ้า.

(4) ปริมาตรเทคนิค:

ลักษณะการทํางาน: เปลี่ยนวงกลม

ข้อดี:เก็บวัสดุมากกว่า ไม่ต้องบุกผิวเหล็ก

ความหนาของโค้ลเหล็ก:4mm

ความกว้าง:100-190mm

วันเก็บ:5.0m

ความเร็วในการเคลื่อนที่ของวัสดุบรรทุก:Vmax=240m/min

รูปแบบการกัด: ปนูเมติก 6Mpa

พลังงานของมอเตอร์ไฟฟ้าของ เครื่องกดและพกพา:18.5KW

เครื่องยนต์ไฟฟ้าของกรอบอัครัมมูเลเตอร์:37KW

4.เครื่องบดและปรับขนาด

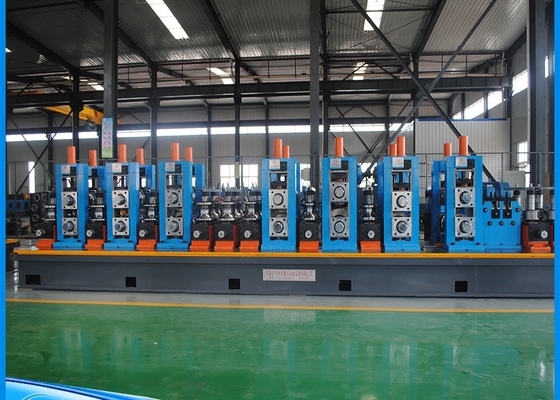

เครื่องบดและปรับขนาดรับรองหลักการสร้างชนิดม้วนและการปั่นอัดความถี่สูงสเตรปถูกให้อาหารในเครื่องปั้นโดยอุปกรณ์การให้อาหารในโรงงานและ roller การปั้นหมุนต่อเนื่องและกดสเตรปในรูปร่างที่ต้องการเนื่องจากผิวหนังและผลที่เกี่ยวข้อง, กระแสความถี่สูงถูกเน้นในสับเชื่อมที่ร้อนเร็วและถึงอุณหภูมิการเชื่อม.การเย็บท่อถูก welded ภายใต้ความดันของม้วนสกัดท่อผสมผสานเสร็จที่มีขนาดที่ต้องการสามารถได้รับหลังจากการเย็น, ขนาดและการขัดตรงพื้นฐาน

5.เครื่องเจาะหนาว

6. เครื่องเชื่อม H.F. หนา 300kw

ปริมาตรการออกแบบ

พลังงานเฉพาะประเภท: 300kW พลังงานเฉพาะประเภท DC: Pd=360kW

ความแรงดันแบบเรียงตรง: UdN=450V ความแรงดันแบบเรียงตรง: IdN=800A

ประสิทธิภาพทั้งหมด: η≥85% พลังงานออก: พาวท์>300kW

ความถี่ที่ออกแบบ: f=300~350kHz อินเวอร์เตอร์ MOSFET: 120kW × 3

รูปแบบการออกวงจรถัง: ไม่มีการออกของทรานฟอร์มปั่น, สัมผัสระดับรอง

7. โต๊ะม้วน, เบนจ์ & เครื่องบรรจุ

ท่อที่เสร็จสิ้นเดินตามตาราง Roll และจะถูกย้ายไปบนเบนจ์โดยอัตโนมัติ. จากนั้นเครื่องพัสดุที่เรียบง่ายจะบรรจุท่อในรูปร่างหกเหลี่ยม

เครื่องบรรจุง่าย ๆ ประกอบด้วยถังและการจัดอันดับที่ขับเคลื่อนด้วยลม

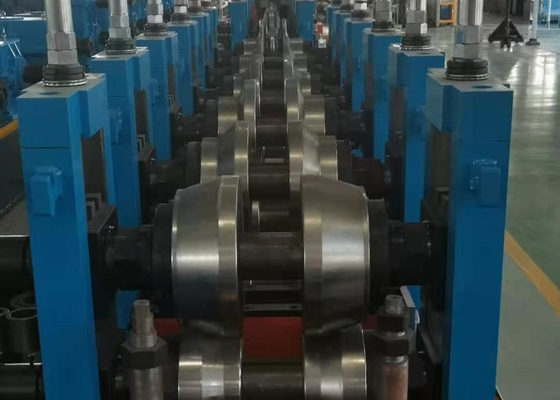

8.โรลเลอร์:

วัสดุ:Cr12

วัสดุ Cr12 มีข้อดีของการต่อต้านการบด และลูกค้าสามารถเลือกมันด้วยตัวเอง

รอลเลอร์มีราคาตามน้ําหนักของมัน เราสามารถคํานวณราคารวมของโรลเลอร์ตามรายละเอียดของท่อ welded จากลูกค้า
