โรงสีท่อเชื่อมความถี่สูง
>

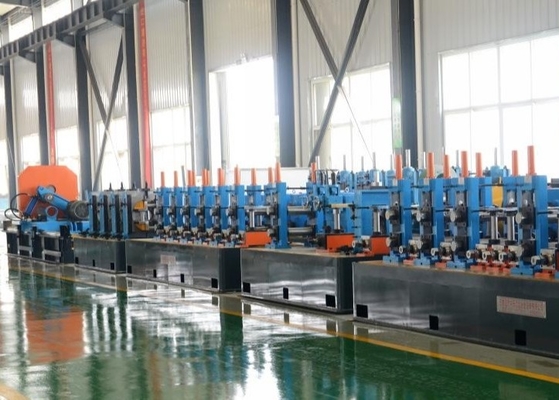

เครื่องบดท่อปั่นความถี่สูง 1.0mm-3.25mm ความหนาผนัง เหล็ก 21.3mm-33.7mm

เครื่องบดท่อปั่นความถี่สูง 1.0mm-3.25mm ความหนาผนัง เหล็ก 21.3mm-33.7mm

Product Details:
สถานที่กำเนิด: เหอเป่ย์
ชื่อแบรนด์: TengTian
ได้รับการรับรอง: CE, ISO9001, BV
หมายเลขรุ่น: HG34
Detail Information
สถานที่กำเนิด:
เหอเป่ย์
ชื่อแบรนด์:
TengTian
ได้รับการรับรอง:
CE, ISO9001, BV
หมายเลขรุ่น:
HG34
ชื่อสินค้า:
เครื่องบดท่อปั่นความถี่สูง 1.0mm-3.25mm ความหนาผนัง เหล็ก 21.3mm-33.7mm
ความหนาของคอยล์:
1-3.25มม
ความกว้างของคอยล์:
65-110มม
เส้นผ่าศูนย์กลางภายใน:
550-610มม
กว้างนอก:
1000-1800มม
ความเร็ว:
สูงสุด 90 ม./นาที
การรับประกัน:
หนึ่งปี
วัสดุ:
HRC คาร์บอนต่ำ
คําสําคัญ:
โรงสีท่อเชื่อมความถี่สูง
เน้น:

High Light

เน้น:

โรงสีท่อเชื่อมความถี่สูง 21.3 มม.

,

โรงสีท่อเหล็กความถี่สูงเชื่อม

,

โรงสีท่อเชื่อมความถี่สูง 3.25 มม.

Trading Information
จำนวนสั่งซื้อขั้นต่ำ:
1 ชุด
ราคา:
$100000 to $1 million
รายละเอียดการบรรจุ:
ส่งออกบรรจุภัณฑ์กันน้ำและสมุทร
เวลาการส่งมอบ:
60 วันทำงาน
เงื่อนไขการชำระเงิน:
แอล/C, ที/ที
สามารถในการผลิต:
50 ชุด/ปี
Product Description
ฉันสรุป

HG60 ความถี่สูงเส้นการผลิตท่อผสมตรงถูกใช้ในการผลิตท่อเหล็กผสมของ Φ21.3mm-Φ33.7mm กับ 1.0mm-3.25mm ของความหนาผนัง, สามารถผลิตท่อที่มีโปรไฟล์ขนาดเดียวกัน.หลังจากที่เราซับซ้อนเทคโนโลยีการผลิตท่อที่ทันสมัยจากต่างประเทศและในประเทศ, การออกแบบสายการผลิตใหม่ของเรา และแต่ละหน่วยของสายการผลิตไม่เพียงแต่เศรษฐกิจ แต่ยังเป็นจริง

II.หลัก เงื่อนไข:

2.1ท่อเหล็ก รายละเอียด

2.11 ท่อกลม: φ21.3·φ33.7mm ความหนา: 1.0 - 3.25mm

2.2สตริป เหล็ก

2.2.1 ความกว้างของเหล็กสาย: 65-110mm

2.2.2 ความหนาของสแตนเลส: 1.0mm-3.25mm

2.2.3 เหล็กคาร์บอนต่ําและเหล็กสแตนเลสต่ํา: δb≤500Mpa σs≤235MPa

2.2.4 สายสอยสแตนเลส: กว้างภายใน: Φ550-610mm (ผู้ซื้อยืนยันในที่สุด)

2.2.5 กว้างภายนอก: 1000mm-1800mm (ผู้ซื้อยืนยันในที่สุด)

2.2.6 น้ําหนักแผ่นเหล็ก: สูงสุด 3.5T

2.3 พลังงานไฟฟ้าที่ติดตั้ง: ประมาณ 400KW พลังงานไฟฟ้า: 380V, 50Hz (ตามพื้นที่)

2.4การสร้าง ความเร็ว:สูงสุด 90m/นาที

PS: กว้างสูงสุดและความหนาสูงสุด ไม่ตรงกับความเร็วสูงสุด

2.5 ขนาดของสายทั้งหมด: ประมาณ 60X6m

III.กระแสทางเทคนิคของการผลิต สาย

เลื่อนขึ้น → เปิด → หัวตัด tail → Strip Steel head-tail butt welding → Spiral accumulator→ Forming → High frequency induction welding → Removing external burr → Sizing → Cutting→ Checking& collecting → Weighing → Marking → Accessing Warehouse

IVอุปกรณ์การประกอบและปารามิเตอร์หลักของ หน่วย:

  • ไฮดรอลิก โคเนสเดียว ไม่โคลเลอร์

อุปกรณ์นี้มีสลัดไฮดรอลิกโคนเดียว หัวสลัดสลัดสลัดสแตนเลสด้วยหน้าที่ของกระบอกเคลื่อนสลัดโคนจากนั้นกดม้วนของปลายเปิดเคลื่อนไหวลงเพื่อกระชับม้วนเหล็ก. คอน uncoilerหมุน, เปิดปลาย s peeler swings ขึ้นและใกล้กับ coil. เมื่อหัว coil เหล็กหมุนไปยัง peeler, มันจะเปลือกหัว coil และ flatten มัน

กว้างภายในของสแตนเลส:Φ 550-610mm

กว้างภายนอกของสแตนเลส: Φ max=1800mm ความกว้างของสแตนเลส: 65-110mm

ความหนาของสแตนเลส: 1.0mm-3.25mm

น้ําหนักสูงสุดของสแตนเลส: 3.5T

2.การตัด เครื่องเชื่อม

ปฏิบัติการ:

มันใช้ในการตัดขนานหางของแผ่นเหล็ก ที่เพิ่งเข้าในเครื่องสะสม และหัวของแผ่นที่ออกมาจาก uncoiler แล้วผสมมันด้วยกัน

โครงสร้าง: ไฮดรอลิก Shearing และการปั่นด้วยมือ ความกว้างของสแตนเลส: 65-110mm ความหนาของสแตนเลส: 1.0mm-3.25mm

3.สปีรัลแนวราบ เครื่องสะสม

เครื่องสะสมสไพร่ใช้ในการรับสแตนเลสสแตนเลสโดยไม่ต่อเนื่องจาก uncoiler และในเวลาเดียวกันให้สแตนเลสสแตนเลสกับหน่วยการสร้างอย่างต่อเนื่องความสามารถของการจองสามารถควบคุมโดยสไพรอัลคู่ความแตกต่างของวงกลมของแนวขนานภายนอกและภายใน คูณจํานวนของแนวขนานคือความสามารถในการจองมีการนําม้วนสนับสนุนยืนและพื้นที่ torsion ในด้านหน้าของสะสมสไพร่สายสแตนเลสจะเปลี่ยนจากสภาพแนวราบไปสภาพแนวตั้งกลมถอนรถยนต์สามารถเปลี่ยนสแตนเลสจากสภาพราบเป็นสภาพตั้ง. รถถยนต์ถอนม้วนถูกขับเคลื่อนโดยเครื่องไฟฟ้า, ซึ่งและหน่วยขับเคลื่อนของอัคคูเลเตอร์ถูกควบคุมโดยโต๊ะปฏิบัติการ

ความกว้างของเหล็ก: 65-110mm

ความหนาของสแตนเลส: 1.0mm-3.25mm

ความยาวในการเก็บ: 400-1000 มม.

ความเร็วการออกสูงสุด: เหมือนกับความเร็วของสายทั้งหมด

4.เครื่องบดและปรับขนาด

การสร้าง ส่วน:

ฐานม้วนแนวราบ: 7 ฐานม้วนแนวตั้ง: 9

ส่วนปั่น:

สแตนด์กล่องกล่อง; สแตนด์กล่องสกัด; สแตนด์สแตนด์สแตนด์สแตนด์สแตนด์สแตนด์สแตนด์สแตนด์สแตนด์สแตนด์สแตนด์สแตนด์

ส่วนขนาด:

หน่วยยืนม้วนแนวราบ 5
หน่วยยืนม้วนตั้ง 5
ตุรกี หัว 2 ชุด (ชนิดม้วน 4)
มอเตอร์ DC หลัก ส่วนการปรับปรุง: 75Kw 1 ชุด
ส่วนขนาด: 75Kw 1 ชุด
หลัก เครื่องลด 2 ชุด

โครงสร้างและผลงานหลักของอุปกรณ์

ชุดอาหาร

ส่วนใหญ่เป็นขอบบนและล่างของสแตนเลส, ง่ายสําหรับสแตนเลสออกจากวงจรเรียบร้อยในเครื่องปั้น, ป้องกันสแตนเลส bobbing ขึ้นและลง.

ประกอบด้วยคู่ของม้วนและข้อมือซ้ายและขวา วัสดุม้วนคือ Gr15 กระบวนการดับความถี่สูง ความแข็ง HRC58-62แบรคเกตซ้ายและขวาคือโครงสร้างการปั่นแผ่นเหล็ก

เครื่องปรับระดับแบบปรับระดับแบบปรับระดับแบบปรับระดับแบบปรับระดับแบบปรับระดับแบบปรับระดับแบบปรับระดับแบบปรับระดับ

ส่วนใหญ่คือการจัดระดับของสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตียลสเตีย

โดยใช้โครงสร้างแบบม้วนชั้นบน 2 ชั้นล่าง 3 ชั้นล่าง 5 สามารถปรับลําพังได้ โดยใช้ม้วนข้างบน 2 ชั้น เพื่อควบคุมระยะว่างของม้วนชั้นบนและชั้นล่าง ตามลําดับวัสดุของม้วนการปรับระดับคือ Gr15, การดับความถี่สูง ความแข็งในการดับ HRC58-62

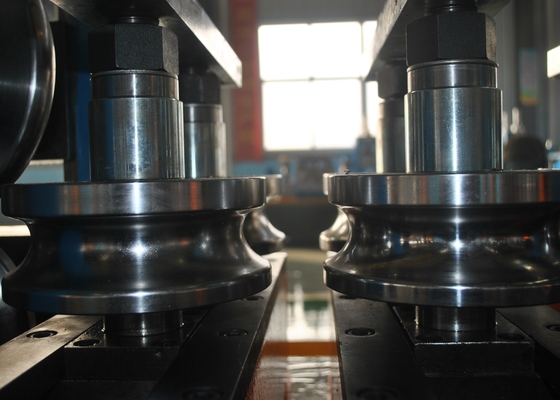

ฐานม้วนแนวราบ

กรอบม้วนแนวราบเป็นองค์ประกอบหลักของการพิมพ์และการปรับขนาดโรงงาน โดยสายในท่อ billet และการรับประกันความแม่นยําขนาดของท่อเหล็ก

รางม้วนแนวราบที่มีโครงสร้าง gantry การเปลี่ยนม้วนด้านนอก

กว้างของแกนม้วนแนวราบคือ Ф65mm; วัสดุคือ 40Cr; การดับความถี่สูงหน่วยวางม้วนตั้ง

ยืนม้วนตั้งเป็นองค์ประกอบหลักของการสร้างและขนาดโรงงาน, การช่วยเหลือหลัก deformation โรเลอร์แนวราบ, ป้องกัน strip rebound, ดับส่วนหนึ่งของขอบของการรอยืด

ยืนยันม้วนแนวตั้งใช้งานปรับสกรูเดียว, ในการเปลี่ยนม้วน

กว้างของ Roll Shaft คือ Ф40mm วัสดุคือ 40Cr, ความถี่สูงการดับ

การปรับปรุงการรักษาหลังการหมุนแบบหยาบคาย, และจากนั้นเพื่อจบการหมุน, หลังจากการหมุนจบการดับความถี่สูง, ความแข็งในการดับ HRC45-55, การบดหลังจากการดับความถี่สูง,ความหยาบของพื้นผิวน้อยกว่า 0.8, องศาโคเอชเชียลต่ํากว่า 002, การออกของใบหน้าต่ํากว่า 002

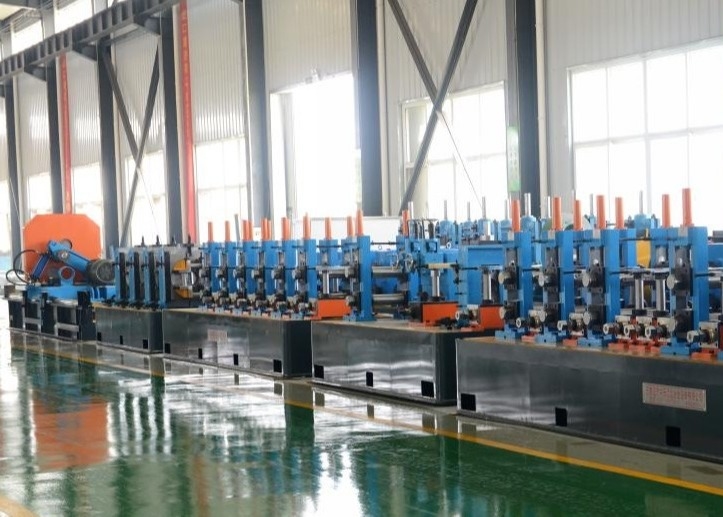

เครื่องบดท่อปั่นความถี่สูง 1.0mm-3.25mm ความหนาผนัง เหล็ก 21.3mm-33.7mm 0

สแตนด์นําสายผ่า

สะพาย Seam Guide Stand เป็นหลักการควบคุมขนาดของมุมการเปิดและทิศทางของสอ, สอแม่นยําในม้วน extruding, เพื่อให้แน่ใจว่าคุณภาพการสอ,กรอบม้วนนําสามารถบวกหรือลบ 20 องศาตามหมุนแกนท่อ, ปรับขึ้นและลง และรอบ

สต็อปสกรีนโรล

Squeeze Roll Stand เป็นส่วนใหญ่ที่ความถี่สูงการทําความร้อนท่อบิลเล็ต extrusion ในท่อ welded เป็นส่วนใหญ่ของการรับประกันคุณภาพการปั่นโครงสร้างกรอบม้วน extruding เหมือนกับม้วนตั้ง

Squeeze Roll Shaft Dia. คือ Ф45mm; วัสดุคือ 40Cr; การดับความถี่สูง

การบํารุงรักษาหลังการหมุนแบบหยาบคาย และต่อมาจบการหมุน

ถอนเครื่อง Burr นอก

เครื่องตัดขัดขัดขัดขัดขัดขัดขัดขัดขัดขัดScrapers สามารถปรับและมีฟังก์ชันยกเร็วโดยแคมมีกลมรองรับสองกลม ภายใต้รองมีด เพื่อรับรองการบด

การเย็นด้วยน้ํา

มันใช้ในการเย็นพื้นที่ผสมเพื่อให้แน่ใจว่าท่อเหล็กถูกขัดตรงอย่างแม่นยํา. มันใช้ประเภทโครงสร้างที่รวมการฉีดและน้ําอาบน้ําในหนึ่ง.

อุปกรณ์ขัดตรงแบบหยาบ

ชื่ออีกอย่างคือหัวทุรก และระบุในส่วนสุดท้ายของโรงงานปรับขนาด, มันถูกใช้เพื่อขัดท่อตรงมันประกอบด้วยสองชุดของสี่ม้วนการขัดตรงและหัวสามารถหมุนและปรับสําหรับขวาและซ้ายมันใช้ทางสามจุดไปสู่ท่อเหล็กตรง

การประกอบแกนคาร์แดน

มันใช้ในการเชื่อมต่อกล่องเกียร์และสแตนด์ม้วนแนวราบ มันยังเชื่อมต่อกล่องเกียร์หลักและกล่องเกียร์ขยายการเปลี่ยนและการจับคู่, ยังมีหน้าที่ป้องกันความอ้วนสําหรับยืนแนวราบ.

กล่องเกียร์ลด

เครื่องลดความเร็วของหน่วยใช้ เครื่องลดความเร็วของวงจรกลมสกรูที่สอง เครื่องลดความเร็วของวงจรกลมสกรูแต่ละเครื่องประกอบด้วยเกียร์วงจรกลมสองคู่และเกียร์กลมสองตัว ข้อดีของกล่องเกียร์ลดความเร็วแข็งแรงและทนทานค่ารักษาและเปลี่ยนที่ต่ํา. วัสดุของเกียร์เบวิล:20CrMnTi

5.เครื่องปั่นความถี่สูง 200 KW

  • ประเภทน้ํา-น้ําเย็น
  • ทั้งหมดในรุ่นเดียว
  • ประเภทการขนาน
