| สถานที่กำเนิด: | เหอเป่ย์ |
| ชื่อแบรนด์: | TengTian |
| ได้รับการรับรอง: | CE, ISO9001, BV |
| หมายเลขรุ่น: | HGF75 |
ปริมาตรและรายละเอียดหลัก:
| ติดตามมาตรฐาน YB189-64 | |
| วัสดุ | เหล็กคาร์บอนต่ํา และเหล็กสแตนเลจต่ํา สําหรับการก่อสร้าง |
| คุณสมบัติทางกล | σb≤380Mpa,σs≤275MPa |
| ความกว้างของแผ่น | 80×300 มม. |
| ความหนาของแผ่น | 1.0 ละ4.0 มม |
| ID ของ Coils | Φ508mm |
| O.D ของโค้ล | φ1800mm |
| น้ําหนักโค้ล | ≤3.5T |
| ขนาดท่อสี่เหลี่ยม | 20X20-75X75 มิลลิเมตร |
| ขนาดท่อสี่เหลี่ยม | 20X25-50X100 มิลลิเมตร |
| ความหนาของท่อ | 10.0-4.0 มิลลิเมตร |
| ความยาวของท่อ | 6-12 เมตร |
| ความแม่นยําของความยาวตัด | ± 2 มม. |
| ความเร็วในการปั้น | 40-100m/นาที |
| พลัง | ปริมาณพลังงานของสาย | ประมาณ 450KW |
| แหล่งพลังงาน | 480V/60Hz/3Phase | |
| น้ําระบวนการเย็น | การไหล | 20T/h ละ 30 T/h |
| ปริมาตรของปูล | 30 เมตร3 | |
| อากาศดัน | การไหล | 5 เมตร3/ นาที |
| ความดัน | 511kg/ ซม2 |
| หน้ากว้าง 6 เมตร ยาว 70 เมตร ความสูงอย่างน้อย 5 เมตร จากรางเพดานถึงพื้น |
III. ปริมาตรและรายละเอียดของแต่ละเครื่อง:
(1) เครื่องปลดคอนสองตัว
|
เครื่องปลดลมมีโครงสร้างของแมนเดรลขยายตัวเดียวและคานติเลเวอร์ มันประกอบด้วยสองส่วนหลัก: ร่างหลักและฐานคงส่วนใหญ่ของร่างกายได้รับการออกอากาศด้วยระบบมือเพื่อตอบสนองความต้องการของการขยาย, การหดหักและบรางของ mandrels
|
(2) เครื่องปรับหัวตรงและเครื่องปรับระดับ pinch
|
||||||||||
(3) เครื่องตัดและปั่นอัตโนมัติ
| เครื่องเชื่อมตัดเป็นหน่วยที่สําคัญของอุปกรณ์สายท่อโรงงาน และใช้หลักในการตัดหัวสแตนเลสที่ไม่ปกติหรือการทดสอบและจากนั้นเชื่อมต่อการทดลองเหล็กแผ่นสุดท้ายกับหัวแผ่นต่อไปเพื่อให้แน่ใจว่าการประมวลผลยังคง. | ||||||||||||
|

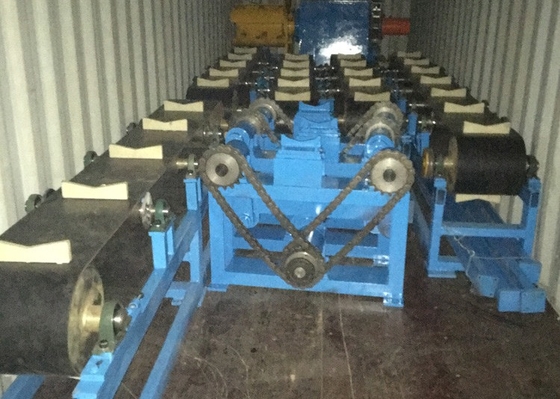

(4) อุปกรณ์สะสมระบาย
|
||||||||||||||||
|

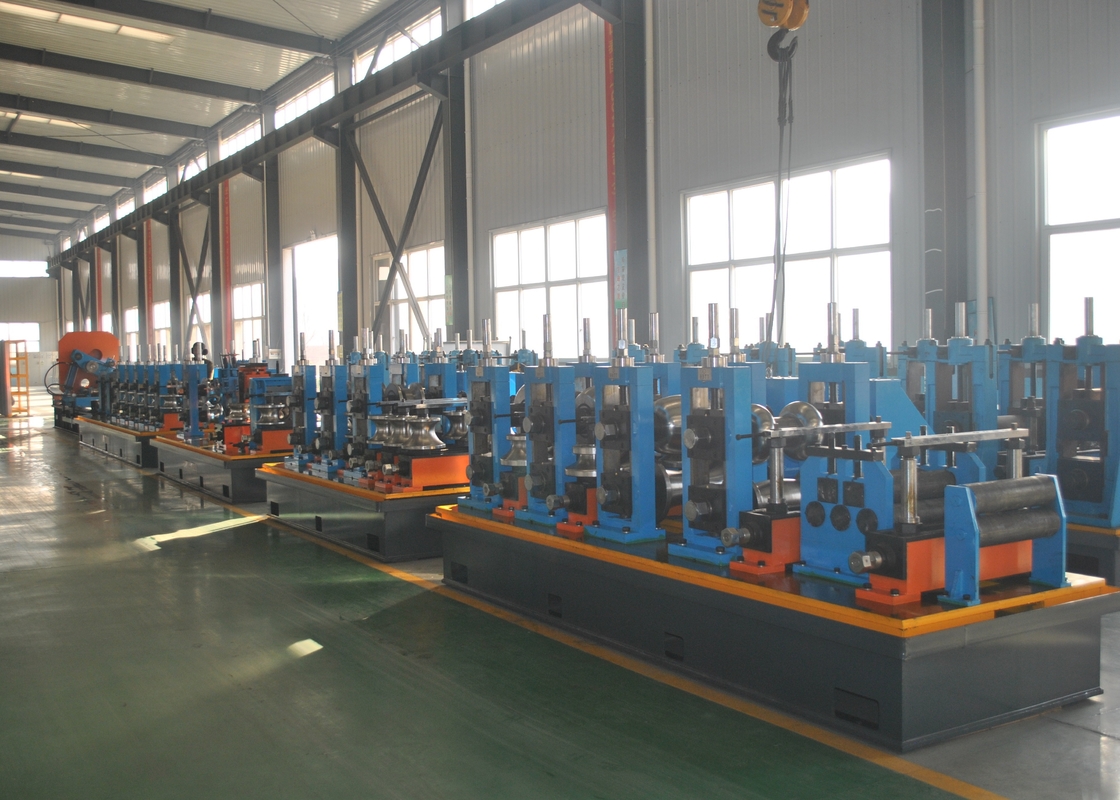

(5) เครื่องปั้นและปรับขนาด
| ส่วนที่ 1ส่วนประกอบ | |||||||||||||||||||||||||||||
| สายเหล็กไปในฐานการพัฒนาแล้วในส่วนการพัฒนาเป็นรูปกลม | |||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||
| ส่วนที่ 2การนําสายผสมผสานและรองรับม้วนสับ, เครื่องตัดขีดผสาน | |||||||||||||||||||||||||||||
|
รอลเลอร์สับคือสับขอบของท่อที่ได้รับความร้อนถึงอุณหภูมิการผสมด้วยการสับม้วนที่ให้แรงกดชนิดหนึ่งเพื่อบรรลุเป้าหมายการผสม เครื่องตัดขีดผสมผสานใช้ในการตัดเย็บผสานและกําจัดขีดภายนอก. มันประกอบด้วยเครื่องตัดสองเครื่องเพื่อใช้สลับกัน. หากเครื่องหนึ่งเสียหาย, เครื่องตัดอีกตัวหนึ่งจะใช้ในการตัดScrapers สามารถปรับและมีฟังก์ชันยกเร็วโดยแคมมีกลมรองรับสองกลม ภายใต้รองมีด เพื่อรับรองการลดลื่นของการฉีก และหลังเครื่องตัดขีดมีดมีฐานแนวราบหนึ่งสําหรับการเคลือบ |
|||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||
| ส่วนที่ 3หน่วยเย็นน้ํา: วัสดุ: | |||||||||||||||||||||||||||||
| ส่วนที่ 4 ส่วนปรับขนาด | |||||||||||||||||||||||||||||
| ท่อกลมหลังจากการปรับขนาดส่วนในความต้องการกว้างและรูปทรง | |||||||||||||||||||||||||||||
| ปริมาตรเทคนิค |
|
||||||||||||||||||||||||||||
| ส่วนที่ 5 กล่องเกียร์ | |||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||
(6) เย็น
|
เครื่องเจาะเย็นที่ใช้ในการตัดแม่นยําทุกชนิดของหลอดกรอบโดยอัตโนมัติอุปกรณ์นี้มีข้อได้เปรียบดีในเรื่องของขนาด, และเครื่องจักรโอนดีที่สุดข้อดี, ดังนั้นความสามารถอย่างรวดเร็วและการประมวลผลที่แม่นยํา,โดยไม่ต้อง Burr เป็นข้อดีของหน่วยนี้. |
|
| ขนาดท่อสี่เหลี่ยม | 20x20-75x75 มิลลิเมตร |
| ขนาดท่อสี่เหลี่ยม: | 20x25-50X100 มิลลิเมตร |
| วัสดุ | Q235 |
| ความเร็ว | สูงสุด 100m/นาที |
| ความยาวในการตัด | 6-12 เมตร |
| ความแม่นยํา | ± 3 มม |
| เครื่องขับเคลื่อน | เครื่องยนต์เซอร์โว 15kw (YASKAWA Japan) |
| มอเตอร์อาหาร | 4.4kw เซอร์โม่เตอร์ (YASKAWA ประเทศญี่ปุ่น) |
| เครื่องตัด | มอเตอร์ความถี่แปรเปลี่ยน 11KW |
(7) เครื่องเชื่อมความถี่ความถี่สูงแบบน้ํา-น้ําเย็น 200KW
(1) พลังงานออกระดับ 200kW
(2) ความดันไฟฟ้าแบบตรงกัน: UdN=235V
(3) กระแสไฟฟ้าแม่เหล็กระดับ: 1000A
(4) ความถี่ออก: f=350-420kHz
(5) ประสิทธิภาพรวม: η≈90%
(6) รูปแบบการสะท้อนเสียง: การสะท้อนเสียงประกอบ
(7) รูปแบบการออกของถัง: ไม่มีการออกของทรานฟอร์มการปั่น
(8) คออฟเฟกชันริปปล 0.5%
(9) รูปแบบการปั่น: การปั่นด้วยการดึง
(10) พลังงานกระจายไฟฟ้า: 260kVA
(11) ความแรงกดไฟเข้า: ระบบสายไฟฟ้าสามเฟส 380V / 50Hz,3 Phase 4
(12) กระแสไฟเข้าระดับ: I=379A
ระบบเย็นน้ําอ่อน (ระบบเย็นน้ําอากาศ)
(1) ความดันน้ําในการทํางาน: 0.32Mpa
(2) การไหลของน้ําเย็น: 25m3
(3) ความจุในการเย็นแบบอ้างอิง: 60kW
(4) การตั้งค่าแบบมาตรฐาน (มม.): 2200×1250×2100
การประกอบของเหล็กไร้ขัดเหล็กทั้งหมดในเครื่องเชื่อมรวมหนึ่ง
การประกอบระบบ
เครื่องปั่นความถี่สูงในสภาพแข็งประกอบด้วย 5 ส่วน: เครื่องปรับคลื่นทั้งหมด SCR เครื่องปรับความถี่สูง IGBT + เครื่องควบคุมความเครียด PWM เครื่องแปลงความถี่สูงโมดูลไดโอด์ฟรีคอมพิวเตอร์ FRED เครื่องปรับความถี่สูง, การออกของอินเวอร์เตอร์ E-bridge.The rectifier + PWM AC voltage regulation is completed by one circuit board. PWM control unit board is embedded on the main board การกําหนดความตึงเครียดแบบปรับเปลี่ยนแบบปรับเปลี่ยนแบบปรับเปลี่ยนแบบปรับเปลี่ยนแบบปรับเปลี่ยนแบบปรับเปลี่ยนแบบปรับเปลี่ยนแบบปรับเปลี่ยนแบบปรับเปลี่ยนแบบปรับเปลี่ยนแบบปรับเปลี่ยนแบบปรับเปลี่ยนแบบปรับเปลี่ยนแบบปรับเปลี่ยนแบบปรับเปลี่ยนแบบปรับเปลี่ยนแบบปรับเปลี่ยนแบบปรับเปลี่ยนแบบปรับเปลี่ยนแบบปรับเปลี่ยนแบบปรับเปลี่ยนแบบปรับเปลี่ยนแบบปรับเปลี่ยนแบบปรับเปลี่ยนแบบปรับเปลี่ยนแบบปรับเปลี่ยนฟังก์ชันหลักของบอร์ดหน่วยถูกทําสําเร็จโดยคอมพิวเตอร์ชิปเดียว + ระบบควบคุม PWMการปรับความแรงดันและการควบคุมการตอบสนองถูกทําสําเร็จโดยการรวมกับการปรับระดับ PI หลุมปิดคู่ของบอร์ดหลักการควบคุมสัญญาณเตือนด้วยวงจรดิจิตอล เนื่องจากแกนควบคุมรวมกับการตอบสนองเร็วของฮาร์ดแวร์ทําให้การป้องกันมีความรู้สึก.
เครื่องเชื่อมความถี่สูงในหนึ่งแบบแข็งใช้โหมดควบคุมตัวแปลง IGBT ปรับคลื่นเต็ม และไม่ต้องการการปรับมุมการสลับระยะของ SCR ดังนั้นมันมีข้อดีของปัจจัยพลังงานสูงและผลกระทบการประหยัดพลังงานที่ดียังลดพื้นที่ตัดข้ามของสายไฟเข้า.
การนําเสนอสั้น ๆ ของ Solid State HF Welder
เครื่องเชื่อม HF สภาพแข็งถูกออกแบบมาเพื่อการทํางานต่อเนื่องชุดทั้งหมดของอุปกรณ์บรรลุฟังก์ชันของการควบคุมการเชื่อมโยงอุปกรณ์และการวินิจฉัยความผิดพลาดโดยระบบ PLC. เหรียญที่ทํางานถูกสังเกตโดยจอ LCD
