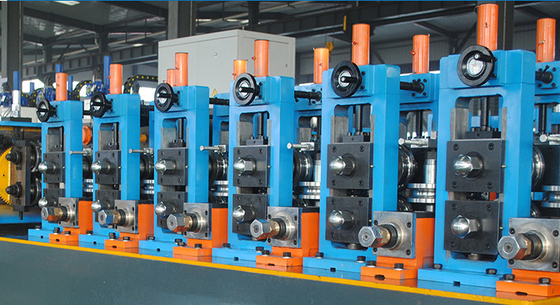

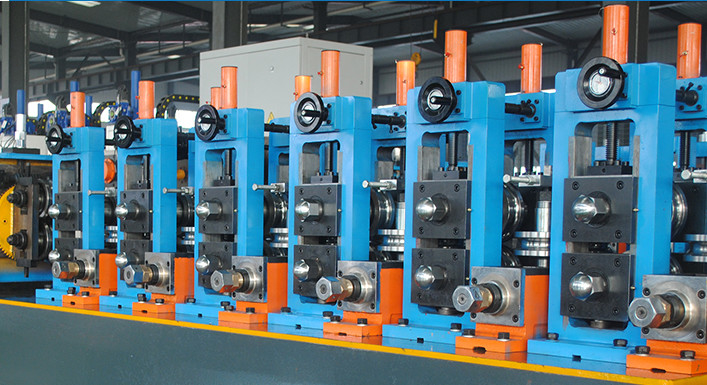

| ชื่อสินค้า: | โรงสีท่อเชื่อมความถี่สูงอัตโนมัติปรับแต่ง HG60x60x3 | ความหนาของคอยล์: | 1-3มม |
|---|---|---|---|
| ความกว้างของคอยล์: | 80-240มม | เส้นผ่าศูนย์กลางภายใน: | φ480~φ510มม |
| กว้างนอก: | φ1,000~φ1800มม | ความเร็ว: | สูงสุด 100 ม./นาที |
| การรับประกัน: | หนึ่งปี | วัสดุ: | HRC คาร์บอนต่ำ |
| คําสําคัญ: | โรงสีท่อเชื่อมความถี่สูง | ||
| เน้น: | โรงสีท่อเชื่อมความถี่สูง 60x60 มม.,โรงสีท่อเชื่อมความถี่สูง 3 มม.,โรงสีท่อเชื่อมความถี่สูงที่กำหนดเอง |
||
ปริมาตรและรายละเอียดหลัก:
| ติดตามมาตรฐาน YB189-64 | |
| วัสดุ | เหล็กคาร์บอนต่ํา และเหล็กสแตนเลจต่ํา สําหรับการก่อสร้าง |
| คุณสมบัติทางกล | σb≤380Mpa,σs≤275MPa |
| ความกว้างของแผ่น | 80 ′′ 240 มม. |
| ความหนาของแผ่น | 1.0 ละ 3.0 มม |
| ID ของ Coils | Φ508mm |
| O.D ของโค้ล | φ1800mm |
| น้ําหนักโค้ล | ≤3T |
| ขนาดท่อสี่เหลี่ยม | 19.1×19.1-- 50.8×50.8 มิลลิเมตร |
| ขนาดท่อสี่เหลี่ยม | 19.1 × 38.1-25.4 × 76.2 มิลลิเมตร |
| ความหนาของท่อ | 10.0-3.0 มิลลิเมตร |
| ความยาวของท่อ | 6-12 เมตร |
| ความแม่นยําของความยาวตัด | ± 2 มม. |
| ความเร็วในการปั้น | 40-100m/นาที |
| พลัง | ปริมาณพลังงานของสาย | ประมาณ 450KW |
| แหล่งพลังงาน | 480V/60Hz/3Phase | |
| น้ําระบวนการเย็น | การไหล | 20T/h ละ 30 T/h |
| ปริมาตรของปูล | 30 เมตร3 | |
| อากาศดัน | การไหล | 5 เมตร3/ นาที |
| ความดัน | 511kg/ ซม2 |
| หน้ากว้าง 6 เมตร ยาว 70 เมตร ความสูงอย่างน้อย 5 เมตร จากรางเพดานถึงพื้น |
III. ปริมาตรและรายละเอียดของแต่ละเครื่อง:
(1) เครื่องปลดคอนสองตัว
 |
เครื่องปลดลมมีโครงสร้างของลมขยายตัวสองแบบและลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลส่วนใหญ่ของร่างกายได้รับการออกอากาศด้วยระบบมือเพื่อตอบสนองความต้องการของการขยาย, การหดหักและบรางของ mandrels .
|
(2) เครื่องตัดและปั่นอัตโนมัติ
|
เครื่องเชื่อมตัดเป็นหน่วยที่สําคัญของอุปกรณ์สายท่อโรงงาน และใช้หลักในการตัดหัวสแตนเลสที่ไม่ปกติหรือการทดสอบและจากนั้นเชื่อมต่อการทดลองเหล็กแผ่นสุดท้ายกับหัวแผ่นต่อไปเพื่อให้แน่ใจว่าการประมวลผลยังคง. | |||||||||||
|
|
||||||||||||||||
|
||||||||||||||||
|
| ส่วนที่ 1ส่วนประกอบ | |||||||||||||||||||||||||||||

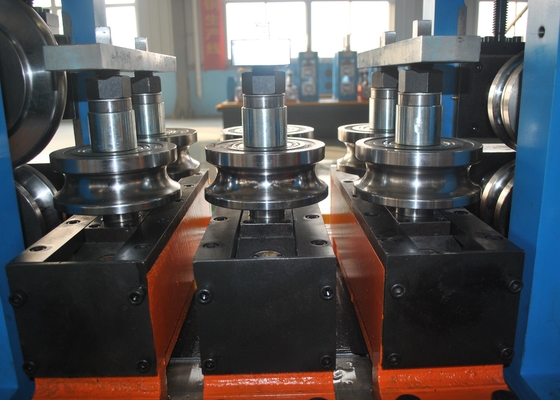

| สายเหล็กไปในฐานการพัฒนาแล้วในส่วนการพัฒนาเป็นรูปกลม | |||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||
| ส่วนที่ 2การนําสายผสมผสานและรองรับม้วนสับ, เครื่องตัดขีดผสาน | |||||||||||||||||||||||||||||
|
รอลเลอร์สับคือสับขอบของท่อที่ได้รับความร้อนถึงอุณหภูมิการผสมด้วยการสับม้วนที่ให้แรงกดชนิดหนึ่งเพื่อบรรลุเป้าหมายการผสม เครื่องตัดขีดผสมผสานใช้ในการตัดเย็บผสานและกําจัดขีดภายนอก. มันประกอบด้วยเครื่องตัดสองเครื่องเพื่อใช้สลับกัน. หากเครื่องหนึ่งเสียหาย, เครื่องตัดอีกตัวหนึ่งจะใช้ในการตัดScrapers สามารถปรับและมีฟังก์ชันยกเร็วโดยแคมมีกลมรองรับสองกลม ภายใต้รองมีด เพื่อรับรองการลดลื่นของการฉีก และหลังเครื่องตัดขีดมีดมีฐานแนวราบหนึ่งสําหรับการเคลือบ |
|||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||
| ส่วนที่ 3หน่วยเย็นน้ํา: วัสดุ: | |||||||||||||||||||||||||||||
| ส่วนที่ 4 ส่วนปรับขนาด | |||||||||||||||||||||||||||||
| ท่อกลมหลังจากการปรับขนาดส่วนในความต้องการกว้างและรูปทรง | |||||||||||||||||||||||||||||
| ปริมาตรเทคนิค |
|
||||||||||||||||||||||||||||
| ส่วนที่ 5 กล่องเกียร์ | |||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||
(5) เย็น
|
เครื่องเจาะเย็นที่ใช้ในการตัดแม่นยําทุกชนิดของหลอดกรอบโดยอัตโนมัติอุปกรณ์นี้มีข้อได้เปรียบดีในเรื่องของขนาด, และเครื่องจักรโอนดีที่สุดข้อดี, ดังนั้นความสามารถอย่างรวดเร็วและการประมวลผลที่แม่นยํา,โดยไม่ต้อง Burr เป็นข้อดีของหน่วยนี้. |
|
| ขนาดท่อสี่เหลี่ยม | 20x20-60x60 มิลลิเมตร |
| ขนาดท่อสี่เหลี่ยม: | 20x25-40x80 มิลลิเมตร |
| วัสดุ | Q235 |
| ความเร็ว | สูงสุด 100m/นาที |
| ความยาวในการตัด | 6-12 เมตร |
| ความแม่นยํา | ± 3 มม |
| เครื่องขับเคลื่อน | เครื่องยนต์เซอร์โว 15kw (YASKAWA Japan) |
| มอเตอร์อาหาร | 4.4kw เซอร์โม่เตอร์ (YASKAWA ประเทศญี่ปุ่น) |
| เครื่องตัด | มอเตอร์ความถี่แปรเปลี่ยน 11KW |
(6) เครื่องปั่นความถี่สูง 200 กิโว
