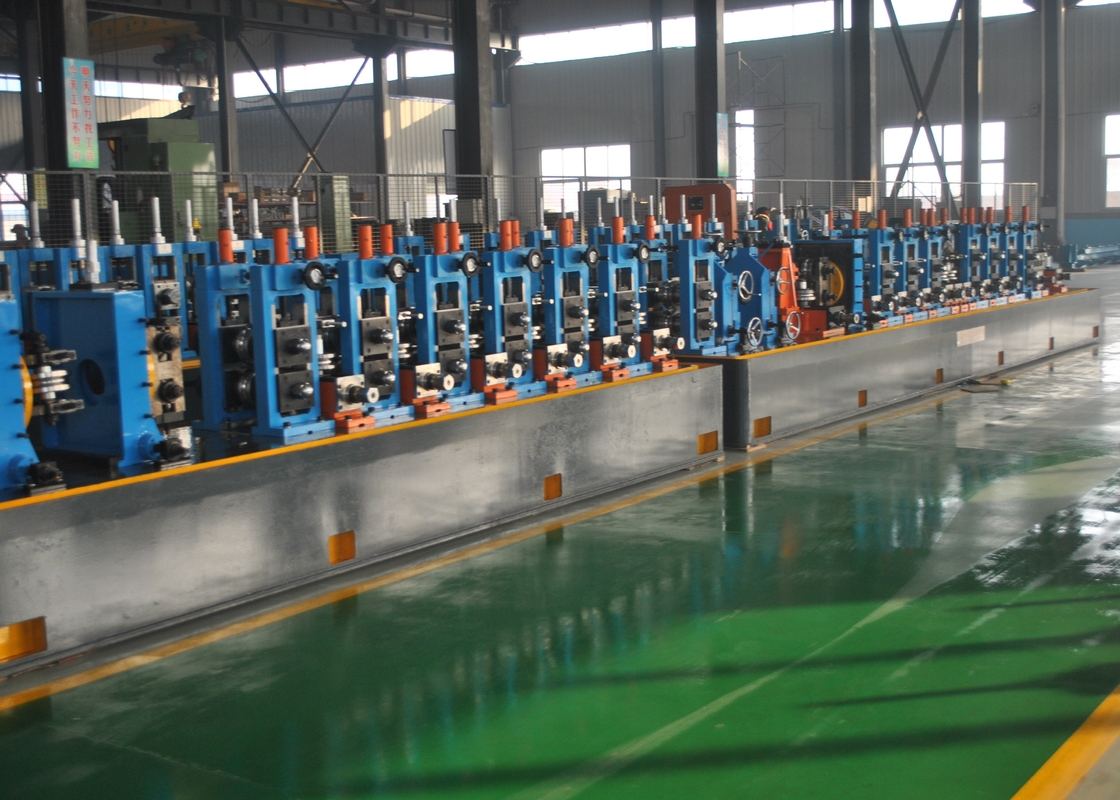

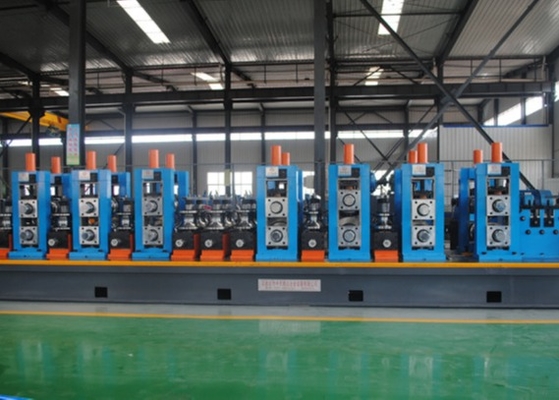

ความถี่สูง Welded Pipe Mill 4mm ในความหนา HG114

HG114 High-Frequency Welded Pipe Mill Line ได้ถูกออกแบบมาเพื่อผลิตท่อผสมผสานขนาด 50 ‰ 101.6 มม.ความหนาของผนัง 0 มิลลิเมตร เช่นเดียวกับท่อสี่เหลี่ยมและสี่เหลี่ยมและท่อบิดของขนาดที่ตรงกันการนําออกแบบการผ่านม้วน, เส้นการผลิตสามารถผลิตท่อเหล็ก welded ด้วยการแปรรูปที่มีคุณภาพที่ดีและการประกอบความละเอียดสูง.

Ⅰ.ตามแนวทางการออกแบบของการปรับปรุงลักษณะการทํางานและสิ่งแวดล้อมและความปลอดภัยและลักษณะการผลิต ลดต้นทุนของม้วนเพื่อรับประกันประสิทธิภาพสูงสายการผลิต HG114 ใช้แบบการออกแบบหลุมระยะสอง.

Ⅱ.ปริมาตรและรายละเอียดหลัก

1.วัสดุ รายละเอียด:

ตามมาตรฐาน YB189-64

วัสดุ: เหล็กคาร์บอนต่ํา และเหล็กสแตนเลียมต่ํา สําหรับการก่อสร้าง

• คุณสมบัติทางกล: σ_b≤ 520Mpa,σ_s≤340MPa
• ความกว้างของเส้น: 160 ∼ 320 มม
• ความหนาของแผ่น:1.0 ละ4.0 มม
• กว้างภายในของโค้ล:φ480?? φ510mm

กว้างภายนอกของโค้ล:φ1000?? φ1600mm

น้ําหนักโค้ล: ≤5T

2.(1) กว้างของท่อกลม:φ50?? φ101.6mm

(2) ความหนาผนังของท่อ:1.0 ละ4.0 มม

(3) ความยาวการตัดที่คง: 46 เมตร

(4) ความแม่นยําในการตัดท่อ: 0 ∼ 3 มม

3ความเร็วในการปั้น:2060m/min

4. พลังงานไฟฟ้า น้ําและอากาศ

5ห้องปฏิบัติการ กว้าง 8 เมตร ยาว 100 เมตร ความสูงอย่างน้อย 5 เมตร จากรางเพดานถึงพื้น

Ⅲ.การแปรรูปผลิต:

การบรรจุโค้ล →การตัดและการปั่น → เครื่องสะสม → การปั้น, การปั่น HF, การถอดรัง, การเย็น, การปรับขนาด, การขัดตรง → STD

Ⅳ.องค์ประกอบของอุปกรณ์และรายละเอียดของแต่ละส่วน:

1.มือเดียวไฮดรอลิก Deโคลเลอร์:

รายการdeโคลเลอร์มีโครงสร้างแบบขยายตัวคู่และคานติเลเวอร์ แมนเดรล ซึ่งประกอบด้วยสองส่วนหลัก คือส่วนใหญ่และฐานที่ตั้งส่วนใหญ่ของร่างกายได้รับการออกอากาศระบบเพื่อตอบสนองความต้องการของการขยาย, การหดหักและเบรคของ mandrels.

• เครื่องปรับหัวตรงและเครื่องปรับระดับ pinch

3.shear และ welder:

อัตโนมัติ เครื่องตัดและปั่นใช้ในการตัดปลายที่ไม่เรียบร้อยของแผ่น แล้วเชื่อมแผ่นด้วยการผสม

4.Sเครื่องสะสมไพรล

หน่วยนี้เป็นหลักรวมในเครื่องพิมพ์ & พกพัสดุอุปกรณ์, รวมสะสม, พกพัสดุหน่วย, หน่วยควบคุมไฟฟ้า

เป็นหลักรวมกรอบ, มอเตอร์ไฟฟ้า, หน่วยเบรค, หมุนทิศทางโอนพลังงานแกนของลดความเร็ว, กด & โรแลนด์โรล, ระบบอากาศแรงกดของโรลนํา, หน่วยความเร็วตรวจสอบ;มันสามารถจําหน่ายเหล็กสเตรป์ที่อัคคัมมาเตอร์และเวลาเฉลี่ยมันจะโอนข้อมูลความเร็วการดําเนินการไปยังระบบควบคุมไฟฟ้า, เมื่อเราสั่งหยุดการนําวัสดุไปยังหน่วยนี้, มันจะหยุดการม้วนไปยังมอเตอร์ไฟฟ้าและกด & นําวัสดุม้วนโดยการหยุด,และยังสามารถปรับความเร็วที่จะดําเนินการมอเตอร์ไฟฟ้าและหน่วยดําเนินการความเร็วของวัสดุ.

รวมกรอบของอัคคัมพูเลเตอร์: รวมมอเตอร์ไฟฟ้า, กรอบ, วงกลมใน, วงกลมนอกและวงกลมความดันมันสามารถนําไปใช้ในการจัดเก็บวัสดุสแตนเลสเส้นจากพิมพ์และพกหน่วยและมันสามารถดึงจากศูนย์ส่งออกวัสดุม้วน.

อุปกรณ์ส่งวัสดุออก: รวมกรอบ, guide ทิศทาง rolls, guide out roll ของสถานที่สูงหรือต่ํามันสามารถดําเนินการสแตนเลสสแตนเลสที่จะมีลักษณะระบบและส่งข้อมูลการดําเนินการวัตถุความเร็วที่อุปกรณ์ควบคุมไฟฟ้า.

Tปริมาตรทางเทคนิค:

ลักษณะการทํางาน: เปลี่ยนวงกลม

ข้อดี: วัสดุที่เก็บไว้มากกว่า ไม่ต้องบาดเจ็บต่อพื้นผิวเหล็ก

ความหนาของโค้ลเหล็ก:1.0-4.0 มิลลิเมตร

ความกว้าง:160-320mm

ความเร็วในการเคลื่อนไหวของวัสดุบรรทุก:Vmax=180m/min

ความดันน้ํามันไฮดรอลิก:7Mpa

พลังงานของมอเตอร์ไฟฟ้าโดยตรงของพิมพ์และพกพา:22KW

เครื่องยนต์ไฟฟ้าของกรอบอัครัมมูเลเตอร์: 37KW

5. เครื่องบดและปรับขนาด

เครื่องบดและปรับขนาดรับรองหลักการสร้างชนิดม้วนและการปั่นอัดความถี่สูงสเตรปถูกให้อาหารในเครื่องปั้นโดยอุปกรณ์การให้อาหารในโรงงานและ roller การปั้นหมุนต่อเนื่องและกดสเตรปในรูปร่างที่ต้องการเนื่องจากผิวหนังและผลที่เกี่ยวข้อง, กระแสความถี่สูงถูกเน้นในสับเชื่อมที่ร้อนเร็วและถึงอุณหภูมิการเชื่อม.การเย็บท่อถูก welded ภายใต้ความดันของม้วนสกัดท่อผสมผสานเสร็จที่มีขนาดที่ต้องการสามารถได้รับหลังจากการเย็น, ขนาดและการขัดตรงพื้นฐาน

6เครื่องปั่นเย็บ

(1) ความต้องการพื้นฐาน:

ท่อ OD:Max φ101.6mm

ความหนา:4mm

สูงสุด:40M/M

ความต้องการทักษะ:ทําความร้อนทั้งสองด้านของสายผสม (ความกว้างทั้งหมดประมาณ 15 มม.) ถึง 900-950 องศา, แล้วเย็นตามธรรมชาติถึงอุณหภูมิห้อง.

(2) อุปกรณ์มี:

ทุกสายการผลิตท่อที่เชื่อมต้องการอุปกรณ์กลมกลมกลมท่อสองชุดต่อไปนี้ รวมทุกชุด:

(1) เครื่องไฟฟ้าระดับความถี่กลางแบบไทริสตอร์ที่ควบคุมด้วยไมโครคอมพิวเตอร์, พลังงาน 500kW ความถี่ 2500-4000Hz

(2) อุปกรณ์ปรับตําแหน่งทางกลสําหรับการติดตั้งอินดูเตอร์และแปลงผลิต

(3) ระบบตรวจจับอุณหภูมิและความเร็ว, จัดแสดง, ระบบควบคุมวงจรปิด

(4) ระบบเย็นน้ําวงจรปิด (ไม่จําเป็น)

(3) ความต้องการของอุปกรณ์สําหรับผู้ใช้:

1. พลังงานไฟฟ้า: สามเฟสสี่สาย 380V + 5% ความจุ 1200KVA ความต้องการสายเข้า AC กับพื้นที่ตัดเส้นเคเบิล ≥ 600mm2

2. การประปา:

ความดันทางเข้ามากกว่า 1.5 กิโลกรัม และต่ํากว่า 2.5 กิโลกรัม

ความจุของน้ํา> 50m3/ชั่วโมง

อุณหภูมิของน้ํา> 4°C< 40°C

คุณภาพของน้ํา:ลด pH ของน้ําหมุนเวียน6.5-7.5

(4) ความต้องการพื้นที่:

การวางในภายใน: ชุดแต่ละชุดครอบคลุมพื้นที่ 2 เมตร × 8 เมตร ไม่มีก๊าซที่กัดสนิม ไม่มีฝุ่นระเบิดไฟฟ้าที่นําไฟฟ้า ไม่มีการสั่นแรง

(5) ลักษณะหลักของวงจรหลัก

การควบคุมคอมพิวเตอร์หรือการควบคุมวงจรบูรณาการขนาดใหญ่ เกรดเป็นตัวเลือก

การควบคุมพลังงานอย่างต่อเนื่อง ลดผลกระทบจากอัตราการเปลี่ยนแปลงของเครือไฟฟ้าและการเปลี่ยนแปลงกว้างของท่อ และอุณหภูมิการทําความร้อนคงที่

ด้วยโปรแกรมและอุปกรณ์ต่าง ๆ ที่ป้องกันการแทรกแซง และฟังก์ชันการตรวจสอบความผิดพลาดและการป้องกันต่าง ๆ อุปกรณ์สามารถทํางานได้อย่างมั่นคงเป็นเวลานาน

สะพานอินเวอร์เตอร์ใช้การเชื่อมต่อชุดไทริสตอร์ ทําให้อุปกรณ์ทํางานได้มั่นคงและน่าเชื่อถือมากขึ้น

ส่วนของวงจรถังใช้วงจรปรับความแรงดัน ความแรงออกที่เพิ่มขึ้นเพิ่มประสิทธิภาพ

เครื่องแปลงการดับไม่เพียงแค่มีบทบาทในการจับคู่อุปสรรค แต่ยังเพิ่มผลงานความปลอดภัยด้วยการแยกความแรงออกจากแผ่นดิน

7.บริการหลังการขาย ก่อนที่อุปกรณ์จะปรับและรับรอง เราจะรับผิดชอบในการเปลี่ยนส่วนประกอบทั้งหมดที่อาจเสียหายระยะเวลาการรับประกันอุปกรณ์ของบริษัทของเราคือ 1 ปีในช่วงระยะเวลาการรับประกัน เรารับผิดชอบในการเปลี่ยนส่วนประกอบที่เสียหายภายใต้การทํางานและการใช้งานปกติและเรารับผิดชอบในการเปลี่ยนและบํารุงรักษาส่วนประกอบที่เสียหายภายใต้การใช้งานผิดปกติในช่วงระยะการรับประกันคุณภาพ ถ้าอุปกรณ์เสียเราจะส่งคนไปหาผู้ซื้อ เพื่อจัดการกับความผิดพลาดทางเทคนิคภายใน 48 ชั่วโมงหลังจากได้รับแจ้ง หากสภาพการจราจรอนุญาตหลังจากระยะเวลาการรับประกันหมดไป หากอุปกรณ์ล้มเหลว เรายังคงรับผิดชอบในการซ่อมแซม แต่ค่าใช้จ่ายของอะไหล่สํารอง จะถูกรับรองโดยผู้ซื้อ

7รางเย็น

8. เครื่องบดหัวเรียบ

ระบบนี้ใช้ PLC เพื่อควบคุมการแยกท่ออัตโนมัติ การถ่ายทอดขั้นตอนต่อขั้นตอน การกั้น, การให้อาหารและการถอน, การผลักดันและการกระทําอื่น ๆ

ระบบบริหารท่อเริ่มต้นเลือกในท่อสองท่อและแยกมันโดยอัตโนมัติในสองช่องตําแหน่งท่อ

หลังจากผลักดันซ้ายอัตโนมัติ, ก้าวสถานีคู่อีกครั้งเพื่อเข้าไปในหัวตัดขวา, ขวาอัตโนมัติ clamps, ความก้าวหน้า, ยึด, ปลดคลับ, และจากนั้นก้าวสถานีคู่.

หลังจากที่ผลักดันทางขวาอัตโนมัติ ก้าวสถานีคู่อีกครั้งเพื่อเข้าหัวตัดซ้าย ซ้ายอัตโนมัติ clamps, ความก้าวหน้า, ถอน, ปลดคลม, และจากนั้นก้าวสถานีคู่,และท่อออกเข้าบรรจุ.

ในการทํางานอย่างต่อเนื่องแบบอัตโนมัติ, การกระทําของ clamps flattening, clamping, feeding, retracting, and loosening จะเคลื่อนไหวพร้อมกันในเวลาเดียวกัน

กว้างท่อเหล็กแปรรูป: 50mm-101.6mm

ความหนาของผนังท่อเหล็กการแปรรูป: 1.0-4.0mm

ความยาวท่อสูงสุดของหัวเรียบ:6m

ความเร็วหัวเรียบ: 8-12 ชิ้น / นาที

มอเตอร์เครื่องตัดหัวเรียบ:15KW ((simens,beide), ระดับ 6, 2 ชุด

พลังการก้าว: 11KW ((simens,beide,beide), 4 ระดับ, 1 ชุด (มอเตอร์ความถี่แปร)

9เครื่องทดสอบไฮโดรสแตติก

สกีเมนต์เทคนิคและการอ้างอิง Φ50∆Φ101.6mm เครื่องกดไฮดรอลิกสี่สถานี

1. ภาพรวม

อุปกรณ์ถูกจัดตั้งอยู่ในส่วนจบของสายการผลิตท่อเหล็กสายตรง และใช้ในการทดสอบความดันน้ําของท่อเหล็กสายตรงที่เชื่อมระดับทางเทคนิคตอบสนองความต้องการของมาตรฐาน ASTM สําหรับการทดสอบไฮโดรสแตตติกของท่อเหล็ก.

2ปริมาตรเทคนิค:

ระยะความกว้างของท่อเหล็กทดสอบ: Φ50 Φ101.6mm

ความยาวของท่อเหล็กการทดสอบ: 4 6 เมตร

วัสดุท่อเหล็กทดสอบ: เหล็กคาร์บอนต่ําและกลาง

ความดันทดสอบสูงสุดของท่อเหล็ก: 5MPa (50bars)

ระยะเวลาความดันในการถือ (สามารถตั้งค่าได้): 2 ¢ 5 วินาที

จํานวนรากต่อการทดสอบ (สี่สถานี): 4 ราก

รูปแบบการปัก: ปักรัง

สื่อการทดสอบความดัน: เอมูลชั่น/น้ํา

วิธีการเติมน้ําความดันต่ํา: น้ําเต็มล่วงหน้า

วิธีการปรับความดัน: ปรับความดันกระบอกปรับความดัน

พลังงานติดตั้งของอุปกรณ์: ≈90KW

ประสิทธิภาพ (ความดันการรักษา 5S): อัตราการผลิตสูงสุดคือ 12 ชิ้น/นาที (1/2 ′′ ท่อ) แต่ความดันการให้อากาศจากเครื่องปรับอากาศสู่อุปกรณ์ไม่ต่ํากว่า 0.6Mpa

2. การทํางาน:

ท่อด้านบน → สอดคล้อง → การขนส่งโซ่ไปยังศูนย์ความดันน้ํา → แคลมป์ → หัวทดสอบปลายคงและเคลื่อนย้ายขยายออกไปเพื่อปิดปลายทั้งสองของท่อเหล็ก → น้ําความดันต่ําเต็มไปด้วยน้ํา exhausts → closes the water filling valve and exhaust valve → pressurizes → protects Pressure→Relieve pressure→Retract the fixed and mobile end test head→Clamp to loosen→The chain sends out the steel pipe→The water is empty→The material is discharged

3ผลงานของอุปกรณ์:

เครื่องทดสอบความดันที่ออกแบบและพัฒนาโดยบริษัทของเรามี 3 กระบวนการ: ล้างผนังภายใน, ศูนย์ทดสอบความดัน, และอุปกรณ์น้ําอากาศ;เครื่องทดสอบความดันเป็นระบบทดสอบความดัน 4 สถานี, ทิศตะกอนสองโครงสร้างที่นั่งทดลอง, สายขนส่งโซ่ในและออก.

3.1ระบบล้าง: รวมถึงฟังก์ชันการจัดสรรและล้าง; หม้อปรับท่อถูกโอนจากแพลตฟอร์มอาหารไปยังโต๊ะม้วนการจัดสรรโดยกลไกการโอนและปั๊มหลุดศูนย์กลางความดันต่ํา สกัดน้ําหวานอุตสาหกรรม, ซึ่งเชื่อมต่อกับสี่สถานีผ่านหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดเพื่อป้องกันสารสกปรกที่เหลือในท่อเหล็กจากความเสียหายของผนึกบนเครื่องมือ;

3.2. ที่นั่งทดสอบที่ติดตั้งและเคลื่อนไหว 4 สถานะ: เมื่อการทดสอบความดันของชิ้นส่วนของท่อ, ชิ้นส่วนของท่อถูกปิดด้วยอุปกรณ์ปิด (ใช้รัดรังสี) บนที่นั่งทดสอบและวาล์วเติมน้ําความดันต่ํา, วาล์วออกและวาล์วควบคุมความดันสูงที่ควบคุมโดยสี่สถานี

3.3. หัวทดสอบการปิด: มันรับรอง polyurethane การปิด radial และแทนที่อุปกรณ์ปิดที่สอดคล้องตามรายละเอียดที่แตกต่างกัน

3.4อุปกรณ์กั้น: ประกอบด้วยสองชุดของกั้นปนูเมติก; กั้น centering อัตโนมัติที่ขับเคลื่อนกระบอก, แทนบล็อกกลางเพื่อปรับตัวให้กับรายละเอียดต่าง ๆ ของท่อเหล็ก;

3.5. คอนเนอเวอร์โซ่: ใช้ในการขนส่งท่อจากรากวัสดุรอคอยหลังจากล้างไปยังตําแหน่งศูนย์ทดสอบความดันและส่งท่อเหล็กหลังจากการทดสอบความดันออกจากตําแหน่งทํางาน. อุปกรณ์โซ่ที่ขับเคลื่อนโดย reducer cycloid ใช้ในการผ่านโซ่. กรงสังเกตตําแหน่งของท่อเหล็ก

3.6การเติมน้ําความดันต่ํา: การผสมผสานของปั๊มหลุดศูนย์กลางความดันต่ําและถังเก็บน้ําความดันอากาศถูกใช้สําหรับการเติมล่วงหน้าและท่อทดสอบความดันถูกเต็มและหมดเร็วเมื่อทํางาน;

3.7. การฉีดน้ําความดันสูง: ใช้กล่องกระตุ้นและอุปกรณ์เสริมท่อรวมกันเพื่อให้เกิดกระตุ้น 4 สถาน

3.8- อุปกรณ์ระบายน้ํา: ใช้การยกกระปุกเพื่อระบายน้ําจากอุปกรณ์ประกอบท่อหลังจากการทดสอบความดัน

10.tโต๊ะนั่ง

ท่อที่เสร็จสิ้นเดินตามตาราง Roll และจะถูกย้ายไปบนเบนจ์โดยอัตโนมัติ. จากนั้นเครื่องพัสดุที่เรียบง่ายจะบรรจุท่อในรูปร่างหกเหลี่ยม

เครื่องบรรจุของง่าย ๆ มีถังและอุปกรณ์การจัดอันดับที่ขับเคลื่อนด้วยลม

11. 400KW สภาพแข็ง H.F.Welder

12ระบบควบคุมไฟฟ้า

13สถานีไฮดรอลิก

14. รอลเลอร์:

วัสดุ:Cr12
