| สถานที่กำเนิด: | เหอเป่ย์ |
| ชื่อแบรนด์: | TengTian |
| ได้รับการรับรอง: | CE, ISO9001, BV |
| หมายเลขรุ่น: | HG50 |

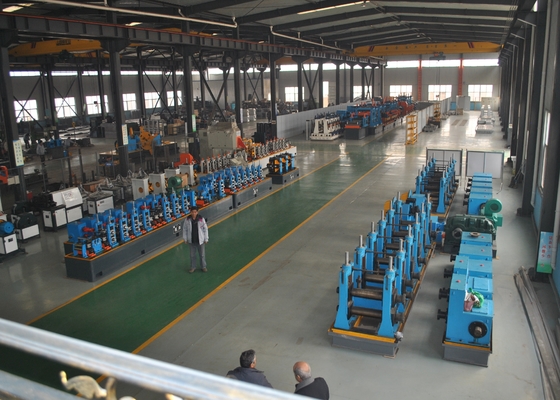

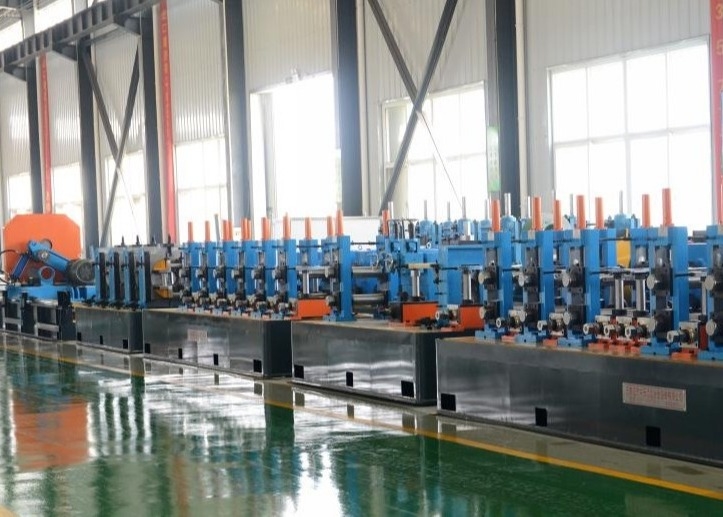

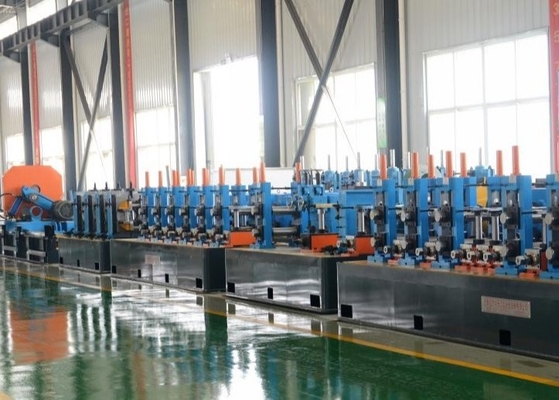

HG 50 สายการผลิตท่อผสมความถี่สูง
Ι. เครื่องยนต์ ประกอบการทั่วไป
|
มันถูกออกแบบมาเพื่อผลิตท่อเหล็กที่เชื่อมรวมท่อกลม ท่อสี่เหลี่ยม และท่อบิด โดยใช้การออกแบบการผ่านม้วน เส้นการผลิตสามารถผลิตท่อเหล็กผสมด้วยการแปรรูปที่มีคุณภาพดีและการประกอบความแม่นยําสูง |
|
ท่อกลม:φ12.7-50 มิลลิเมตร ความหนา:0.5-2.5 มิลลิเมตร |
IIปริมาตรและรายละเอียดหลัก:
| (1)วัสดุ รายละเอียด: | |
| มาตรฐาน | SPHC,SPHT-2,SS 400,SS 440,SS 490 |
| วัสดุ | เหล็กคาร์บอนต่ํา และเหล็กสแตนเลจต่ํา สําหรับการก่อสร้าง |
| คุณสมบัติทางกล | σb≤520Mpa,σs≤365MPa |
| ความกว้างของเส้น | 39-160 มม. |
| ความหนาของแผ่น: | 0.5-2.5 มิลลิเมตร |
| กว้างภายในของโค้ล | Φ508mm |
| กว้างนอกของโค้ล | Φ1300?? φ1760 มม. |
| น้ําหนักโค้ล | ≤ 5T |
| (2)รายละเอียดของท่อ | |
| กว้างของท่อ |
ท่อกลม:φ12.7-50 มิลลิเมตร ความหนา:0.5-2.5 มิลลิเมตร |
| ความยาว | 6 เมตร |
| ความแม่นยําในการตัดท่อ | 0-6mm |
| ความเร็วในการสร้าง | Max 80m/min (ขนาดและความหนาสูงสุดไม่สามารถสูงสุดความเร็ว) |
| (3) ซื้อเอง | |
| ห้องทํางาน | 60x6m, H>5m ((เครนถึงพื้น) |
| พลัง | ประมาณ 450KW 380V/50Hz/3Phase |
| การหมุนเวียนน้ําเย็น ((ระบบทั้งหมด) |
กระแส: 20T/h 30 T/h ปริมาณสระว่ายน้ํา:30m3 |
|
อากาศดัน (ระบบทั้งหมด) |
กระแส: 5m3/นาที ความดัน: 5-7kg/cm2 |
| เคเบิล | สายเคเบิลทั้งหมดที่อยู่ข้างนอกเครื่องของฉัน คุณซื้อหลังจากที่เครื่องแก้ไขสถานที่ |
III. ปริมาตรและรายละเอียดของแต่ละเครื่อง:
(1) เครื่องปลดลวด
|
สองเท่าเครื่องขยายและ เครื่องขยายตัว
|
1.สองเท่าการขยายและ cantilever mandrels 2ประกอบด้วยสองส่วนหลัก: ส่วนใหญ่และฐานคงที่ 3อุปกรณ์พร้อมกับระบบลมเพื่อตอบสนองความต้องการของการขยาย, การสับสับและเบรคของ mandrels 4. Mandrel ประกอบด้วยการเชื่อมโยงสี่แทร์ที่สามารถเคลื่อนไหว radially ในเวลาเดียวกัน 5การเชื่อมโยงสี่แท่งในสองกลุ่มถูกติดตั้งบนสองหม้อตามลําดับ โดยใช้พลังงานจากกระบอกอากาศ |
|||||||||||||||
|
ปฏิบัติการ:
มันใช้ในการตัดขนานหางของแผ่นเหล็ก ที่เพิ่งเข้าในเครื่องสะสม และหัวของแผ่นที่ออกมาจาก uncoiler แล้วผสมมันด้วยกัน
โครงสร้าง:
ไฮดรอลิก Shearing และการปั่นด้วยมือ ความกว้างของสแตนเลสสแตนเลส: 39mm-160mm ความหนาของสแตนเลสสแตนเลส: 0.5-2.5mm
(3) อุปกรณ์สะสมกลม
|
|
||||||||||||||||||||||||
|
||||||||||||||||||||||||
|
||||||||||||||||||||||||
(4) เครื่องปั้นและปรับขนาด
| เครื่องบดและปรับขนาดรับรองหลักการสร้างชนิดม้วนและการปั่นอัดความถี่สูงสเตรปถูกให้อาหารในเครื่องปั้นโดยอุปกรณ์การให้อาหารในโรงงานและ roller การปั้นหมุนต่อเนื่องและกดสเตรปในรูปร่างที่ต้องการเนื่องจากผิวหนังและผลที่เกี่ยวข้อง, กระแสความถี่สูงถูกเน้นในสับเชื่อมที่ร้อนเร็วและถึงอุณหภูมิการเชื่อม.การเย็บท่อถูก welded ภายใต้ความดันของม้วนสกัดท่อผสมผสานเสร็จที่มีขนาดที่ต้องการสามารถได้รับหลังจากการเย็น, ขนาดและการขัดตรงพื้นฐาน | ||||||||||||||||||||||
|
(5) เครื่องเจาะหนาว
|
เครื่องเจาะเย็นที่ใช้ในการตัดแม่นยําทุกชนิดของหลอดกรอบโดยอัตโนมัติอุปกรณ์นี้มีข้อได้เปรียบดีในเรื่องของขนาด, และเครื่องจักรโอนดีที่สุดข้อดี, ดังนั้นความสามารถอย่างรวดเร็วและการประมวลผลที่แม่นยํา,โดยไม่ต้อง Burr เป็นข้อดีของหน่วยนี้. |
|
| ขนาดท่อสี่เหลี่ยม | φ12.7-50 มิลลิเมตร |
| วัสดุ | Q235 |
| ความเร็ว | สูงสุด 80m/นาที |
| ความยาวในการตัด | 7 เมตร |
| ความแม่นยํา | ± 3 มม |
| เครื่องขับเคลื่อน | เครื่องยนต์เซอร์โว 15kw (YASKAWA Japan) |
| มอเตอร์อาหาร | 4.4kw เซอร์โม่เตอร์ (YASKAWA ประเทศญี่ปุ่น) |
| เครื่องตัด | มอเตอร์ความถี่แปรเปลี่ยน 11KW |
(6) ตารางหมด
|
|
1.ท่อเสร็จเดินตามตาราง Roll และจะอัตโนมัติเคลื่อนย้ายขึ้นบนเบนจ์. จากนั้นเครื่องพัสดุที่ง่าย ๆ พัสดุท่อในรูปร่างหกเหลี่ยม
2เครื่องบรรจุของง่าย ๆ มีถังและอุปกรณ์การจัดอันดับที่ขับเคลื่อนด้วยลม
3มอเตอร์ของเตียงม้วน: 3KW 4. ท่อน้ําหนักลงสองทิศทาง 5ด้วยเครื่องแปลงความถี่ เพื่อควบคุมความเร็วในการทํางาน |
(7) รอลเลอร์
ประเภทน้ํา-น้ําเย็น
(8) เครื่องเชื่อมความถี่สูง 200 กิโว
