| ชื่อสินค้า: | โรงงานแปรรูปท่อปั๊มความถี่สูง HG127 Hf โรงงานแปรรูปท่อปั๊มเหล็กคาร์บอนต่ําเหล็กสแตนเลสต่ํา | ท่อสี่เหลี่ยม: | 40 × 40-100 × 100 มม. |
|---|---|---|---|
| ความหนา: | 1.5-4.5มม | ขดลวดชุบสังกะสีและ HRC: | b≤520Mpa σs≤365MPa |
| น้ําหนักแผ่นเหล็ก: | สูงสุด 10T | รวม: | uncoiler, หัวตรงและเครื่องปรับระดับหยิก, แรงเฉือนและเครื่องเชื่อม, เครื่องสะสมเกลียว |
| การรับประกัน: | หนึ่งปี | วัสดุ: | HRC คาร์บอนต่ำ |
| คําสําคัญ: | โรงสีท่อเชื่อมความถี่สูง | ||
| เน้น: | 127mm hf welded tube mill,low alloy hf welded tube mill,127mm high frequency welded pipe mill |
||
HG127 สายการผลิตท่อผสมความถี่สูงถูกออกแบบมาเพื่อผลิตท่อกลมผสมผสมขนาด กว้าง F40?? 127 มม และขนาด 1.5?? 4 มม5 มมในความหนาของผนังและท่อสี่เหลี่ยม 40 × 40-100 × 100 มม..5-4.5 มิลลิเมตรและท่อบิดของขนาดที่สอดคล้อง. โดยการรับรองการออกแบบกระบวนการผ่าน, เส้นการผลิตสามารถผลิตท่อเหล็ก welded ด้วยการแปรรูปที่มีคุณภาพที่ดีและการประกอบความละเอียดสูง.
ติดตามมาตรฐาน YB189-64
วัสดุ: เหล็กคาร์บอนต่ํา และเหล็กสแตนเลียมต่ํา สําหรับการก่อสร้าง
คุณสมบัติทางกล: σb≤520Mpa,σs≤365MPa
ความกว้างของแผ่น:160×400mm
ความหนาของแผ่น:1.5 ละ 4.5 มิลลิเมตร
径 กว้างภายในของโค้ล:φ508φ610mm
กว้างภายนอกของโค้ล:φ1500φ2000mm
น้ําหนักโค้ล: ≤ 10.0T
ขนาดท่อสี่เหลี่ยม:40×40-100×100mm
ความหนาของท่อสี่เหลี่ยม:1.5- 4.5 มิลลิเมตร
| 1 | พลัง | ปริมาณพลังงานของสาย | ประมาณ.900KW |
| แหล่งพลังงาน | 380V/60Hz/3Phase | ||
| 2 |
น้ําระบวนการเย็น |
การไหล | 20T/h ละ 30 T/h |
| ปริมาตรของปูล | 30 เมตร3 | ||
| 3 |
อากาศดัน
|
การไหล | 5 เมตร3/ นาที |
| ความดัน | 511kg/ ซม2 |
หน้ากว้าง 6 เมตร ยาว 100 เมตร ความสูงอย่างน้อย 5 เมตร จากรางเพดานถึงพื้น
การบรรจุโค้ล → การปลด → การตัดและการปั่น → เครื่องสะสมสไพร่แนวราบ → การปั้น, การปั่น HF, การลดความร้อน, การเย็น, การปรับขนาด, การขัดตรง → เครื่องตัด → การบรรจุ → การเก็บรักษา
เครื่องลากลมมีโครงสร้างแบบโคนเดียว มันประกอบด้วยสองส่วนหลัก: ส่วนใหญ่และฐานคงการหดตัวและบรามของหมอนการขยายไฮดรอลิกและการขับเคลื่อนแบบปนูเมติก
| กว้างลวดออก | Φ1600-2000mm |
| กว้างภายในโค้ล | Φ508-610 มิลลิเมตร |
| ความกว้างของแผ่น | 160-400 มม. |
| ความกว้างของแผ่น | 1.5-4.5 มิลลิเมตร |
| น้ําหนักแผ่น | Max7.0T |
| ขยายชนิด |
ไฮดรอลิกขยาย โครงสร้างบล็อกเลื่อน |
| สะดุด |
เครื่องขับลม 2 ชิ้น |
| วัสดุของกระดาน | 40Cr,HB220-260 |
| กลางสูงขึ้น | 1100 มม. |
อุปกรณ์นี้ใช้หลัก ๆ เพื่อนําหัวเหล็กที่นําหมุนใหม่ไปยังหน่วย flattener
พลังงานของมอเตอร์หัวตรง: AC1.5KW
ความดันการแปรรูป:7Mpa
อุปกรณ์ปรับระดับด้วย 2 รอลล์ pinch และ 5 รอลล์ปรับระดับ
กว้างกระดาษเล็บ:Ф180mm
กว้างของม้วนปรับระดับ:Ф120mm
เครื่องยนต์ปั่นและปรับระดับ:15kw
เครื่องตัดและเครื่องเชื่อมใช้ในการตัดปลายที่ไม่เรียบร้อยของแผ่น แล้วเชื่อมแผ่นด้วยการผสม
| ความกว้าง shear | 160-400 มม. |
| ความหนาของการปั่น | 1.5-4.5 มิลลิเมตร |
| ประเภทการตัด | เครื่องตัดน้ํา |
| วิธีการบด | ไฮดรอลิก |
| วิธีการปั่น | เครื่องเชื่อม CO2TIG |
| ประเภทการปั่น | การปั่นอัตโนมัติ |
| วัสดุของใบ | H13 |
| ความดันทางไฮดรอลิก | 10MPA |
| ความดันอากาศ | 0.5MPa |
| ระยะเวลาทํางาน | สูงสุด.300 s |
หน่วยนี้เป็นหลักรวมในเครื่องพิมพ์ & พกพัสดุอุปกรณ์, รวมสะสม, พกพัสดุหน่วย, หน่วยควบคุมไฟฟ้า
อุปกรณ์อาหาร
เป็นหลักรวมกรอบ, มอเตอร์ไฟฟ้า, หน่วยเบรค, หมุนทิศทางโอนพลังงานแกนของลดความเร็ว, กด & โรแลนด์โรล, ระบบอากาศแรงกดของโรลนํา, หน่วยความเร็วตรวจสอบ;มันสามารถจําหน่ายเหล็กสเตรป์ที่อัคคัมมาเตอร์และเวลาเฉลี่ยมันจะโอนข้อมูลความเร็วการดําเนินการไปยังระบบควบคุมไฟฟ้า, เมื่อเราสั่งหยุดการนําวัสดุไปยังหน่วยนี้, มันจะหยุดการม้วนไปยังมอเตอร์ไฟฟ้าและกด & นําวัสดุม้วนโดยการหยุด,และยังสามารถปรับความเร็วที่จะดําเนินการมอเตอร์ไฟฟ้าและหน่วยดําเนินการความเร็วของวัสดุ.
รวมกรอบของอัคคัมพูเลเตอร์: รวมมอเตอร์ไฟฟ้า, กรอบ, วงกลมใน, วงกลมนอกและวงกลมความดันมันสามารถนําไปใช้ในการจัดเก็บวัสดุสแตนเลสเส้นจากพิมพ์และพกหน่วยและมันสามารถดึงจากศูนย์ส่งออกวัสดุม้วน.
อุปกรณ์ส่งวัสดุออก: รวมกรอบ, guide ทิศทาง rolls, guide out roll ของสถานที่สูงหรือต่ํามันสามารถดําเนินการสแตนเลสสแตนเลสที่จะมีลักษณะระบบและส่งข้อมูลการดําเนินการวัตถุความเร็วที่อุปกรณ์ควบคุมไฟฟ้า.
ปริมาตรทางเทคนิค
ลักษณะการทํางาน:วงกลมคง
กว้าง:5.0M
ข้อดี:เก็บวัสดุมากขึ้น ไม่กระแทกกับผิวเหล็ก
ความหนาของโค้ลเหล็ก:1.5-4.5 มิลลิเมตร
ความกว้าง:160-400mm
ความเร็วในการเคลื่อนไหวของวัสดุบรรทุก:Vmax=120m/min
พลังงานของมอเตอร์ไฟฟ้าโดยตรงของพิมพ์และแบรน: 30KW
เครื่องยนต์ไฟฟ้าของกรอบอัครัมมูเลเตอร์: 55KW

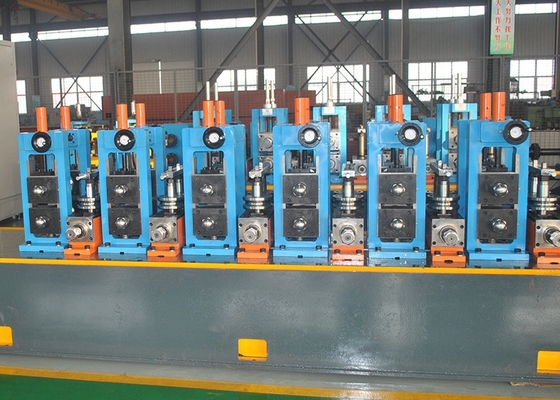

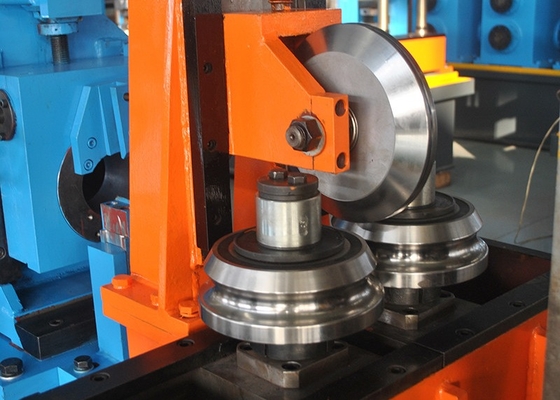

เครื่องบดและปรับขนาดรับรองหลักการสร้างชนิดม้วนและการปั่นอัดความถี่สูงสเตรปถูกให้อาหารในเครื่องปั้นโดยอุปกรณ์การให้อาหารในโรงงานและ roller การปั้นหมุนต่อเนื่องและกดสเตรปในรูปร่างที่ต้องการ. เนื่องจากผิวและผลที่เกี่ยวข้อง, กระแสความถี่สูงได้รับการมุ่งเน้นกับสับส้อนที่ร้อนอย่างรวดเร็วและถึงอุณหภูมิการผสม
ความเร็วในการสร้าง: 75X45 ราคา 80m/min; 100X100 ราคา 60m/min
กว้างท่อรอบ: 40 - 127 มม.
ความหนาของท่อรอบปลาย:1.5-4.5 มิลลิเมตร
ขนาดท่อเสร็จสี่เหลี่ยม:40*40-100*100mm
ความหนาของท่อจิตรปลาย1.5-4.5 มิลลิเมตร
มอเตอร์หลัก: DC 160KW+160KW
ใช้ในการตัดท่อให้มีความละเอียดตามความยาว โดยอัตโนมัติ ภายใต้เงื่อนไขที่ท่อส่งต่อเนื่องจากโรงงานด้วยความเร็วสูง
กว้างท่อกลม:Φ40-130mm ความหนา:1.2-5.0mm,Q235 OR ต่ํากว่าเกรด
มอเตอร์ขับเคลื่อน22KW(15 SERVO(YASKAVA)
มอเตอร์อาหาร:5.5KW 4.4 SERVO(YASKAVA)
มอเตอร์ตัดใบ:22KW18.5 เซอร์โว(ผลิตในจีน)
ประเภทอาหาร:การให้อาหารหลายส่วน servo
ความเร็วสูงสุด 60m/min
อุปกรณ์กริม: กลุ่มที่ 3;
พลังงานที่แคบ:ไฮดรอลิก
เชือกลาก:เหล็ก
ใบไม้:โลหะสแตนเลส,วัน550 มิลลิเมตร
รุ่นเครื่องลดการตัด:150
ความยาวของ rack:4.5 เมตร
อาการเสื่อม:5600*1800*1400 มม
หลังจากตัดท่อปลายการทํางานบนโต๊ะขนส่ง แล้วใช้หน่วยอัตโนมัติ
