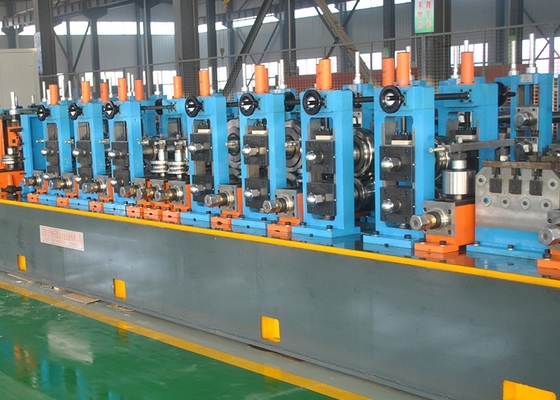

โรงสีท่อเชื่อมความถี่สูง 1.5 มม. โรงสีท่อเชื่อมตะเข็บตรงความถี่สูง

คําอธิบายของTubeMill

1.1 สรุป

อุปกรณ์นี้ถูกใช้เป็นพิเศษในการผลิตΦ25-Φ80mm,δ1.5-4.0mm หลอดต่อต่อตรงความถี่สูงและหลอดสี่เหลี่ยมที่ตรงกันและหลอดทรงพิเศษ ((δ≤3.2mm)จําหน่ายอุปกรณ์จาก uncoiler ไปยังสายตัดความยาวคงความเร็วการม้วนสามารถปรับตามในช่วงที่เหมาะสมของกว้างท่อและความหนาผนัง

1.2 วัสดุที่ใช้:

(1) สายสแตนเลสม้วนร้อนหรือเย็น (ตาม GB700-88 หรือ GB1591-88)

(2) วัสดุ:เหล็กคาร์บอนต่ําเหล็กสแตนเลสต่ําδs≤345Mpa,δb≤610Mpa

(3) ความหนาของแผ่นเหล็ก: 1.5-4.0mm (ตาม GB708-88)

(4) ความกว้างของแผ่นเหล็ก: 80-245 มม.

(5) I.D ของสอยเหล็ก: Φ500-Φ650mm

(6) O.D ของสอยเหล็ก: Φ800-Φ1500mm

(7) น้ําหนักสูงสุดของโค้ล: ≤2500kg

1.3 ระยะขนาดของท่อเหล็กการแปรรูป:

(1) O.D: Φ25-Φ80mm 20*20-40*80

(2) ความหนาของผนัง: 1.5-4.0mm ((ท่อสี่เหลี่ยมและท่อทรงพิเศษδ≤3.2mm)

(3) ความยาว: 4-10m

1.4 กระแสกระบวนการของผลิตภัณฑ์ (ท่อเหล็ก)

Raw material (steel coil) → uncoiling → shearing and end welding → material accumulating → non-power leveling → mill-forming → high-frequency welding → removing burrs outside of weld seam → cooling → sizing → roughly straightening → fixed length cutting → finished pipe → conveying finished pipe pass for rolls.

1.5 ความเร็วในการบด: 20-60m/min ((ความหนาของแผ่นเหล็ก:1.5-2.0 มิลลิเมตร ความเร็วการบด: 80m/min)

1.6 พลังงานของอุปกรณ์ความถี่สูง:250 KW

1.7 แนะนําอุปกรณ์เสริมที่จําเป็นของผู้ใช้ (เพื่ออ้างอิงเท่านั้น)

(1) โรงงาน: 90m × 15m (ความยาว × ความกว้าง)

(2) ห้องไฟฟ้า: 6m × 4m (ความยาว × ความกว้าง)

(3) ฐานฐานของหน่วยเครื่องจักร (ดูแผนกฐานของผู้จําหน่าย)

(4) เครื่องกีฬาบิน: 1x10T & 1x5T

(5) พลังงานไฟฟ้า:

a. มอเตอร์อุปกรณ์: 75KW + 75KW + 22KW + 18.5KW + 15= 205.5KW

b มอเตอร์ความถี่สูง:250 KW

(6) ตารางสําหรับท่อสําเร็จรูปหลังการตัด

(7) ขนาด 5 ชิ้นของใบเลื่อยสําหรับการติดตามเลื่อย ความละเอียดตามหนังสือคําแนะนําและปริมาณตามความต้องการของลูกค้า

(8) แม็กเนตบาร์สําหรับอุปกรณ์ปั่น: สําหรับบัญชีของผู้ซื้อ

(9) จําหน่ายปั๊ม Φ3 หน่วยสองหน่วย โดยผู้ซื้อสําหรับการเย็นของหน่วยไฟฟ้าความถี่สูงและหน่วยหลัก

(10) สระว่ายน้ําลดน้ําหน่วยหนึ่งขนาด 35 m3 โดยผู้ซื้อเพื่อการลดความเย็นของหน่วยหลัก

(11) วงจรไฟฟ้าของหน่วยเครื่องจักร ก่อนการประกอบวงจรต้องไปถึงตู้ไฟฟ้าของห้องความถี่สูงการเชื่อมต่อไฟฟ้าสําหรับห้องความถี่สูงกับโต๊ะควบคุมทั่วไปและสถานีปุ่ม. (ตัดสินใจขนาดและปริมาณเมื่อการติดตั้งในสถานที่, ซื้อจากตลาด)

(12) ห้องความถี่สูงสําหรับหน่วยเครื่องจักร ใช้พื้นหรือห้องใต้หลังคาตามแผนการของลูกค้า

(13) เครื่องปรับอากาศ 1 ชุด (ผู้จัดส่ง)

(14) อุปกรณ์ยกและเครื่องมือสําหรับการติดตั้งเครื่องจักร น้ําหนักสูงสุดของชิ้นส่วนหนึ่งคือ 10 ตัน

2การนําเสนอหลักอุปกรณ์:

2.1 เครื่องลอก

ประเภทโครงสร้าง: การกัดและ

การใส่วัสดุแพร่ที่มีโครงสร้างการเจาะสองครั้ง ซึ่งทําให้การให้อาหารสอยเหล็กเป็นทางเลือก และทําให้แผ่นเหล็กเข้าในอุปกรณ์สะสมได้อย่างอิสระ

ระยะที่ใช้ได้: เหล็ก 100-245 มิลลิเมตร

ความกว้างแผ่นหนา 1.5-4.0mm

Φ1000-Φ1500mm โคลิปเหล็ก O.D.,

Φ500-Φ650mm โคลล์เหล็ก I.D.,

น้ําหนักสอยเหล็กสูงสุด ≤2500kg

2.2 เครื่องตัดและเชื่อมที่ทําให้การตัดลวดเหล็กคู่เรียบร้อยและต่อมาเชื่อมเข้าด้วยกันและทําให้เย็บเชื่อมเรียบร้อย มีการตัดลวดอัตโนมัติและเชื่อมด้วยมือ

2.3 แอคคัมมูเลอเรอร์ แอคคัมมูเลอเรอร์คือหน่วยเก็บแผ่นในหลอดที่เชื่อมต่อตามแนวยาวและการผลิตส่วนทรงมันเก็บปริมาณบางส่วนของแผ่นและให้เวลาสําหรับผสมผสาน shear เพื่อตัดและขายปลายของแผ่น. การผลิตที่ไม่หยุดยั้งเป็นอย่างดีจึงได้รับการรับประกัน. มันเป็นหนึ่งของเครื่องหลักในสายโรงงานท่อที่ทันสมัยและเส้นตัดเป็น

2.4 อุปกรณ์การปั้น, การปั่นและการปรับขนาด:

(1) อุปกรณ์การให้อาหารและการปรับระดับแผ่นเหล็ก:

a. ประเภท: 5 รอลล์ถูกปรับระดับโดยเฉพาะสําหรับการขัดเหล็กลายก่อนที่จะนํามันเข้าไปในหน่วยการสร้าง

b.ม้วนนําทาง: สองคู่

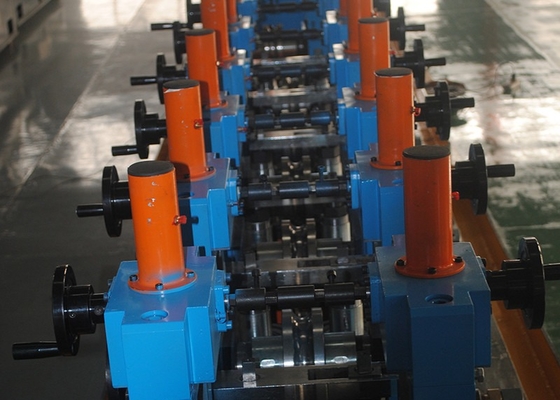

(2) อุปกรณ์การออกแบบ:

ส่วนใหญ่คือการบดหยาบ การสร้างแผ่นเหล็กและการควบคุมสายผสม

a. กรอบม้วนแนวราบ:

จํานวน: 7

โครงสร้าง: 45# เหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหลืองเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก

กว้างของแกนม้วนแนวราบ: Φ80mm วัสดุ: 40 Cr

b. กรอบม้วนแนวตั้ง:

จํานวน: 7

ประเภท: การหมุนปาสิฟ

กว้างของแกนม้วนตั้ง: Φ50mm วัสดุ: 45# เหล็ก

c. สาขาของกล่องเกียร์ขับเคลื่อน

จํานวน: 7

โครงสร้าง: เครื่องยนต์สไพร่เบวิล เครื่องยนต์กระบอก

วัสดุ: กล่อง: HT250, เครื่องยนต์:20CrMnTi และ 40Cr, หมุนเข้าและออก: 40Cr

การขับขี่ส่ง: 14 ชุดของ Jeep Auto CA141 universal transmission shaft

(3) อุปกรณ์การนํา, เครื่องผลัก, เครื่องผสม, เครื่องฉีก:

a. ชุดหนึ่งของ guide roll stand สําหรับควบคุมทิศทางของสายท่อเพื่อให้แน่ใจว่าสายท่อจะเข้าสู่กลม extruder แบบเรียบและตรง

b. ชุดหนึ่งของตัวยืนม้วน extruding สําหรับการควบคุมสายผสมผสานเพื่อให้เกิดการผสานที่สําเร็จ

c. สองชุดของกรอบ scraper สําหรับ scraping burrs นอกเย็บผสม

(4) ชุดหนึ่งของท่อเย็น

(5) อุปกรณ์ปรับขนาด:

ส่วนใหญ่คือการปรับรูปร่างท่อละเอียดหลังจากการผสมและควบคุมความแม่นยําของขนาด แต่ละ 5 ชุดของสแตนด์ม้วนแนวราบและสแตนด์ม้วนแนวตั้ง และสาขากล่องเกียร์ 10 ชุดของแกนทั่วไป(โครงสร้างเดียวกับอุปกรณ์การสร้าง)

(6) กรอบของเครื่องขัดขวาง:

a. การใช้งาน: ใช้เป็นหลักในการขัดตรงท่อที่เสร็จสิ้นในออนไลน์

b. ประเภท: ประเภทหัว Turk's, กล่อง 4 ด้านเดียว × 2 ชุด

c. เซตเตียงสองชุดสําหรับการติดตั้ง

2.5 เครื่องตัด:

(1) วิธีการตัด: การติดตามคอมพิวเตอร์และการตัดอัตโนมัติ

(2) ความหนาตัด: δ1.5-4.0mm

(3) การตัด O.D: Φ25-Φ80mm

(4) ความยาวการตัด: 4-13m

(5) เวลาตัด: 8-10 ครั้ง/นาที

(6) ความอดทนในการตัด: ≤6mm

(7) มอเตอร์ตัด: 22KW, มอเตอร์ AC ชั้นสอง

(8) มอเตอร์ขับเคลื่อน: ซีรีส Z4, DC15KW, ชุดหนึ่ง

2.6ตารางท่อเสร็จ: โครงสร้างกรอบผสมผสาน พร้อมระบบสัญญาณขนาด

2.7ไฟฟ้าความถี่สูง:250KW แรงไฟฟ้าที่ใช้ได้ 380V/220V 50HZ

• การรับประกันคุณภาพและการบริการ

บริการก่อนการขาย

·เราสามารถให้รูปภาพของอุปกรณ์เสร็จก่อนการส่ง เพื่อให้แน่ใจว่าสินค้าของเราเป็นของแท้

·ถ้ารัฐบาลไม่อนุญาตให้ผู้ขายออกจากจีน และไปยังประเทศของลูกค้าเพื่อแก้ไขอุปกรณ์ เราจะให้คําแนะนําทางไกลออนไลน์แก่ช่างของผู้ซื้อและทําดีที่สุดของผู้ขายเพื่อให้แผนที่ชัดเจนและสมบูรณ์ เพื่อช่วยผู้ซื้อในการติดตั้งและใช้งานอุปกรณ์.

·ถ้ารัฐบาลจีนสามารถอนุญาตให้ผู้ขายออกจากจีน และไปยังประเทศของลูกค้าเพื่อแก้ไขอุปกรณ์ เราจะส่งช่างไปที่นั่นตามที่อธิบายด้านล่าง:

อุปกรณ์ที่มาถึงผู้ซื้อ พนักงานบริการทางเทคนิคที่สถานที่ debugging การบํารุงรักษา การใช้งานอุปกรณ์ การใช้งาน การใช้งาน การใช้งาน และการสอนการบํารุงรักษาผู้รับผิดชอบการฝึกอบรมทางเทคนิคสําหรับบุคลากรในการใช้งานและบํารุงรักษาอุปกรณ์ของผู้ซื้อ.

ระยะเวลาในการแก้ไขความผิดพลาดคือหนึ่งเดือน ภายในหนึ่งเดือน ผู้ซื้อต้องจ่ายเงินสําหรับค่าจ้างช่าง EUR 150.00 วันละคนเหมือนอาหาร, ห้องและแปลง.ถ้าเนื่องจากเหตุผลของผู้ซื้อ,ชะลอเวลาแก้ไขปัญหา,ผู้ซื้อต้องจ่ายสําหรับช่าง EUR 150.00 คนหนึ่งวัน.

จํานวนนักวิศวกรที่ใช้อุปกรณ์: อย่างน้อย 3 คน

บริการหลังการขาย:

ใช้ในผู้ใช้ปฏิบัติตามกฎหมาย, ภายใต้อุปกรณ์การทํางานปกติ, ตั้งแต่ 12 เดือนจากวันที่มาของอุปกรณ์, เช่นอะไหล่เสียหาย ทําให้อุปกรณ์ทํางานไม่ได้, โรงงานจะให้การซ่อมแซมหรือเปลี่ยนโดยไม่ต้องเสียค่าใช้จ่าย. เวลา debugging เป็นหนึ่งเดือนภายในหนึ่งเดือน ผู้ซื้อจําเป็นต้องจ่ายเงินสําหรับเงินเดือนวิศวกร 150.00 ยูโรวันหนึ่งคน,จําหน่ายตั๋วไป-กลับ,ยังต้องจําหน่ายค่าบริการในท้องถิ่น เช่น อาหาร ห้องพัก และแปลง.ถ้าเพราะเหตุผลของผู้ซื้อ,ชะลอเวลาแก้ไขปัญหา,ผู้ซื้อต้องจ่ายสําหรับช่าง 150.00 EUR คนละวัน.

จํานวนนักวิศวกรที่ใช้อุปกรณ์: อย่างน้อย 3 คน

• เอกสารทางเทคนิค

● คู่มือการใช้งาน (ให้บริการก่อนกําหนดเวลาจัดส่งหนึ่งเดือน)

● ใบรับรองการตรวจสอบ (ให้บริการในเวลาส่ง)

● คําสั่งการบรรทุก (ให้บริการในเวลาจัดส่ง)

● ภาพลายลวดลาย (ให้บริการก่อนกําหนดเวลาจัดส่งหนึ่งเดือน)

● ภาพ ฐาน ของ แผ่นดิน (ให้ ใน เวลา หนึ่ง เดือน ก่อน เวลา ส่ง)

● แผน ลักษณะ ของ หลักการ ไฟฟ้า

● การประกอบทั้งหมด การออกแบบของหน่วยแต่ละหน่วยของสาย

● แผนภาพ ส่วน ของ ส่วน ที่ โดน ปราศจาก ปัญหา
