รายละเอียดสินค้า:
การชำระเงิน:
|
ความแข็งแรงของวัตถุดิบ: | σs≤300Mpa | ความต้านทานแรงดึงของวัตถุดิบ: | σb≤500 Mpa |
---|---|---|---|
ความหนา: | 0.8-4.0mm | Max. แม็กซ์ Production Speed ความเร็วในการผลิต: | 20~70ม./นาที |
ความยาวตัดคงที่: | 6-12m | ช่วงขนาดท่อ: | Φ20~Φ114mm |
การรับประกัน: | หนึ่งปี | ประเภทการเชื่อม: | การเชื่อมด้วยความถี่สูง |
แสงสูง: | 114 โรงสีท่อเชื่อมความถี่สูง,plc โรงสีท่อเชื่อมความถี่สูง,plc โรงสีท่อเชื่อมความถี่สูง |
1ทั่วไป บทนำ

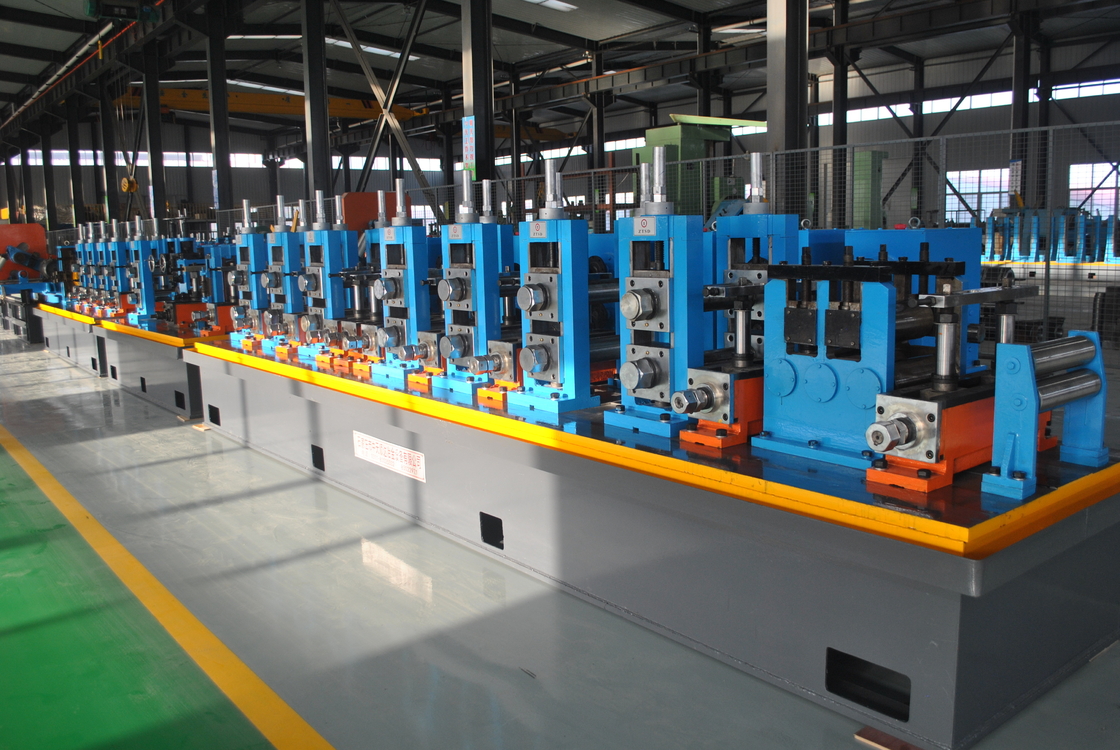

Ф114Q สายการผลิตท่อเชื่อมความถี่สูงได้รับการออกแบบมาเพื่อผลิตท่อเชื่อมที่มีเส้นผ่านศูนย์กลาง 20 ~ 114 มม. และความหนาของผนัง 0.8 ~ 4 มม. เช่นเดียวกับท่อสี่เหลี่ยมและสี่เหลี่ยมและส่วนที่มีขนาดเท่ากันผลิตภัณฑ์เป็นไปตามมาตรฐาน BS/ASTMการนำข้อดีของอุปกรณ์ชนิดเดียวกันมาใช้ในและต่างประเทศ แต่ละองค์ประกอบของสายการผลิตได้รับการออกแบบด้วยแนวคิดใหม่ๆการประยุกต์ใช้เยอรมนีผ่านเทคโนโลยี ระบบควบคุมอัตโนมัติ PLC และหน่วยควบคุมความเร็วดิจิตอล British Eurothermรับประกันว่าสายการผลิตทำงานได้อย่างน่าเชื่อถือและทำงานและบำรุงรักษาได้ง่ายสายการผลิตที่ดีที่สุดในรัฐสามารถแข่งขันกับสายการผลิตขั้นสูงในโลกได้
2 ข้อมูลจำเพาะทางเทคนิคหลัก:
2.1 ข้อมูลจำเพาะหลัก:
2.1.1 เส้นผ่านศูนย์กลางท่อ: Φ20~Φ114mm
2.1.2 ความหนาของผนัง: 0.8~4mm (กลม)
0.8~3มม. (ตร.ว.)
2.1.3 ความยาวท่อ: 4~7m
2.1.4 ความแม่นยำถึงความยาว: 0--6 มม. (CNC / STD)
2.2 เงื่อนไขของวัตถุดิบ:
2.2.1 เหล็กกล้าคาร์บอนต่ำและเหล็กกล้าผสมต่ำ
ลักษณะทางกล:σb≤500MPa, σs≤300MPa
2.2.2 ความกว้างของแถบ : 60~360mm
2.2.3 ความหนาของแถบ: 0.8~4mm
2.2.4 เส้นผ่านศูนย์กลางภายในของคอยล์: 490~550mm
2.2.เส้นผ่านศูนย์กลางภายนอกของคอยล์: 900 ~ 1800mm
2.2.6 น้ำหนักของคอยล์: ≤5t
2.3 ความเร็วในการขึ้นรูป: 20 ~ 70m / นาที
2.4 กำลังทั้งหมด: ประมาณ.630kW
2.5 อากาศอัด:
2.5.1 อัตราการไหล: 4m³/min
2.5.2 ความดัน: 0.4 ~ 0.7MPa
2.6 น้ำประปา
2.6.1 สำหรับ HF: อัตราการไหล: 100l/min
2.6.2 สำหรับการทำความเย็น: อัตราการไหล: 200l/นาที
2.6.3 ความดัน: 0.1 ~ 0.25MPa
3กระบวนการทางเทคโนโลยี:

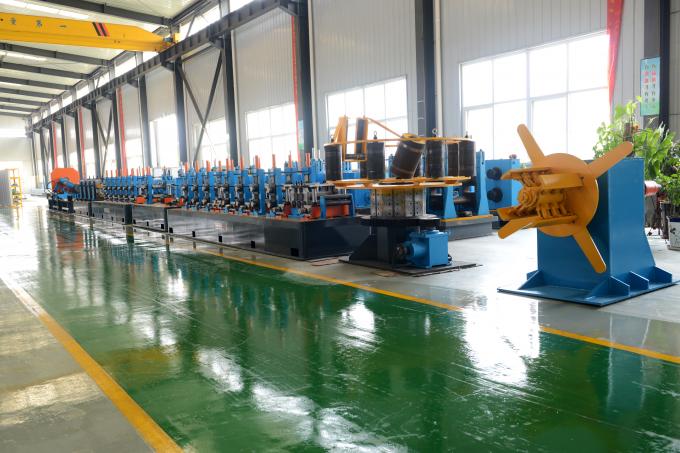

Uncoiling →การตัดเฉือนและการเชื่อมแบบก้น →การจัดเก็บในเครื่องสะสม →การขึ้นรูป →การเชื่อม →การทำความเย็น →การปรับขนาด →การตัดใบเลื่อย →การรวบรวมท่อ
กว้าง 8 ม. ยาว 100 ม. สูงอย่างน้อย 5 ม. จากรางเพดานถึงพื้น
- จัดส่งภายใน 4 เดือนหลังจากได้รับเงินดาวน์
- 30%: ยอดรวมของเงินดาวน์จะต้องชำระโดย T/T ให้กับผู้ขายภายใน 15 วันหลังจากลงนามในสัญญาสัญญาจึงมีผลบังคับใช้
- 70%: ก่อนจัดส่งโดย L/C
บริการก่อนการขาย:
· เราสามารถจัดเตรียมรูปภาพของอุปกรณ์สำเร็จรูปก่อนจัดส่งเพื่อให้แน่ใจว่าสินค้าของเราเป็นของแท้
· หากรัฐบาลไม่อนุญาตให้ผู้ขายออกจากจีนและไปยังประเทศของลูกค้าเพื่อทำการแก้ไขอุปกรณ์ เราจะให้คำแนะนำทางไกลทางออนไลน์แก่วิศวกรของผู้ซื้อ และผู้ขายพยายามอย่างเต็มที่เพื่อให้เค้าโครงที่ชัดเจนและสมบูรณ์เพื่อช่วยผู้ซื้อด้วยอุปกรณ์ การติดตั้งและการว่าจ้าง
· หากรัฐบาลจีนอนุญาตให้ผู้ขายออกจากจีนและไปยังประเทศของลูกค้าเพื่อทำการแก้ไขอุปกรณ์ เราจะส่งวิศวกรไปที่นั่นตามที่อธิบายไว้ด้านล่าง:
อุปกรณ์มาถึงผู้ซื้อ เจ้าหน้าที่บริการด้านเทคนิค ณ จุดเกิดเหตุ แก้จุดบกพร่อง บำรุงรักษา การว่าจ้างอุปกรณ์ การว่าจ้าง การดำเนินการและคำแนะนำในการบำรุงรักษา รับผิดชอบการฝึกอบรมด้านเทคนิคสำหรับการใช้อุปกรณ์และเจ้าหน้าที่บำรุงรักษาของผู้ซื้อ
เวลาในการดีบักคือหนึ่งเดือนภายในหนึ่งเดือน ผู้ซื้อต้องจ่ายเงินเดือนวิศวกร 150.00 ยูโรในหนึ่งวันต่อหนึ่งคน การจัดหา atrtickets สำหรับการเดินทางไปกลับยังต้องจัดหาต้นทุนในท้องถิ่น เช่น อาหาร ห้องพัก และการแปลงสภาพ หากเกิดจาก เหตุผลของผู้ซื้อล่าช้าเวลาในการดีบักผู้ซื้อต้องจ่ายวิศวกร 150.00 ยูโรต่อคนในหนึ่งวัน
จำนวนวิศวกรทดสอบอุปกรณ์:อย่างน้อยสามคน
บริการหลังการขาย:
ใช้ในผู้ใช้ปฏิบัติตามกฎภายใต้อุปกรณ์การทำงานปกติตั้งแต่ 12 เดือนนับจากวันที่มาถึงของอุปกรณ์เช่นผลกระทบเชิงบวกต่อคุณภาพการใช้งานชิ้นส่วนเสียหายทำให้อุปกรณ์ไม่สามารถทำงานได้ตามปกติโรงงานจะให้ การซ่อมแซมหรือเปลี่ยนฟรี เวลาในการดีบักคือหนึ่งเดือน ภายในหนึ่งเดือน ผู้ซื้อต้องจ่ายเงินเดือนวิศวกร 150.00 ยูโรในหนึ่งวันต่อคน การจัดหา atrtickets สำหรับการเดินทางไปกลับยังต้องจัดหาค่าใช้จ่ายในท้องถิ่น เช่น อาหาร ห้องและการแปลง หากเหตุผลของผู้ซื้อล่าช้าเวลาในการดีบักผู้ซื้อต้องจ่ายสำหรับวิศวกร 150.00 ยูโรต่อคนในหนึ่งวัน
จำนวนวิศวกรทดสอบอุปกรณ์:อย่างน้อยสามคน
● คู่มือการใช้งาน (จัดเตรียมให้ ณ ช่วงเวลาหนึ่งเดือนก่อนเวลาจัดส่ง)
● ใบรับรองการตรวจสอบ (ให้ ณ เวลาจัดส่ง)
● กำลังโหลดคำสั่งซื้อ (ระบุ ณ เวลาจัดส่ง)
● การวาดเลย์เอาต์ (ระบุในช่วงเวลาหนึ่งเดือนก่อนเวลาจัดส่ง)
● การเขียนแบบ Ground Base (ระบุ ณ ช่วงเวลาหนึ่งเดือนก่อนเวลาจัดส่ง)
● แผนภาพหลักการไฟฟ้า
● การวาดภาพประกอบโดยรวมของทุกหน่วยของเส้น
● ไดอะแกรมส่วนของชิ้นส่วนที่เสี่ยงภัย
