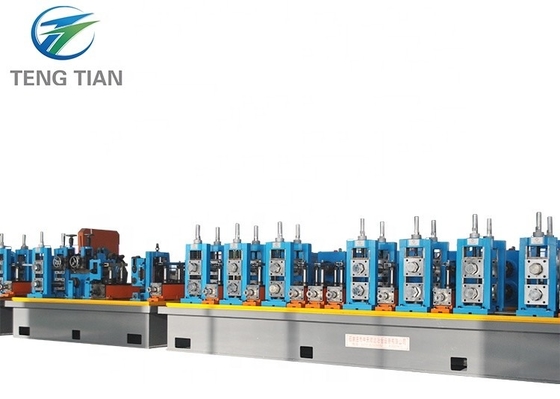

| ชื่อสินค้า: | โรงสีท่อเชื่อมความถี่สูง Ff Ffx การขึ้นรูปม้วนเย็นสไตล์ | ความหนาของคอยล์: | 1.0-3.5มม |
|---|---|---|---|
| ความกว้างของคอยล์: | 60-190มม | เส้นผ่าศูนย์กลางภายใน: | φ480~φ520มม |
| กว้างนอก: | φ1,000~φ1800มม | ความเร็ว: | สูงสุด 90 ม./นาที |
| การรับประกัน: | หนึ่งปี | วัสดุ: | HRC คาร์บอนต่ำ |
| คําสําคัญ: | โรงสีท่อเชื่อมความถี่สูง | ||
| เน้น: | โรงสีท่อเชื่อมความถี่สูง 60 มม.,โรงสีท่อเชื่อมความถี่สูง ff,โรงสีท่อเชื่อมความถี่สูง 60 มม. |
||
ฉันการออกแบบใหม่
ตามแนวทางการออกแบบของการปรับปรุงลักษณะการทํางานและสิ่งแวดล้อมและความปลอดภัยและลักษณะการผลิต, ลดต้นทุนของม้วนเพื่อรับประกันประสิทธิภาพสูงสายการผลิต HG60 ใช้แบบการออกแบบรูระยะสอง.
ติดตามมาตรฐาน YB189-64
วัสดุ: เหล็กคาร์บอนต่ํา และเหล็กสแตนเลียมต่ํา สําหรับการก่อสร้าง
คุณสมบัติทางกล: σb≤520Mpa,σs≤365MPa
ความกว้างของเส้น: 60-190 มม.
ความหนาของแผ่น:10.0-3.5 มิลลิเมตร
กว้างภายในของโค้ล:φ480?? φ520mm
กว้างภายนอกของโค้ล:φ1000?? φ1800mm
น้ําหนักโค้ล: ≤2.5T
(1) ท่อกลม φ20-φ60mm ความหนา 1.0-3.5mm
(2) ความยาวการตัดคงที่:4-9m
(3) ความแม่นยําในการตัดท่อ: 0-3mm
| 1 | พลัง | ปริมาณพลังงานของสาย | ประมาณ.200KW |
| แหล่งพลังงาน | 380V / 50Hz / 3 ช่วง | ||
| 2 | น้ําระบวนการเย็น | การไหล | 15T/h ราคา 20 T/h |
| ปริมาตรของปูล | 20 เมตร3 | ||
| 3 | อากาศดัน | การไหล | 5 เมตร3/ นาที |
| ความดัน | 3 5kg/ ซม.2 |
โรงงาน: กว้าง 6 เมตร ยาว 80 เมตร ความสูงอย่างน้อย 5 เมตร จากรางเพดานถึงพื้น
ขั้นตอน
การบรรจุโค้ล → การปลด → การตัดและการปั่น → เครื่องสะสมสไพร่แนวราบ → การปั้น, การปั่น HF, การลดความร้อน, การเย็น, การปรับขนาด, การขัดตรง → STD เครื่องตัดเย็น → การส่ง → การบรรจุ → การเก็บ
ปริมาตรของเครื่องจักรแต่ละเครื่อง
1.ไม่โคลเลอร์
เครื่องปลดลวดมีโครงสร้างแบบขยายตัวคู่และคานติเลเวอร์ แมนเดรล ซึ่งประกอบด้วยสองส่วนหลัก คือส่วนใหญ่และฐานที่ตั้งส่วนใหญ่ของร่างกายได้รับการออกอากาศระบบเพื่อตอบสนองความต้องการของการขยาย, การหดหักและเบรคของ mandrels.
มีหมากสองหมากบนร่างหลัก แต่ละหมากประกอบด้วยการเชื่อมโยงสี่แท่นที่สามารถเคลื่อนไหว radially ในเวลาเดียวกันการเชื่อมโยงสี่แทงในสองกลุ่มถูกติดตั้งบนสอง shaft ตามลําดับขับเคลื่อนโดยกระบอกอากาศ พวกเขาขยายและหดตัว radially เมื่อ mandrel หนึ่งเป็น uncoiling, อีกหนึ่งที่ปลายอื่น ๆ การหดตัวเพื่อบรรทุก coil ใหม่และยึดมันโดยการขยายซึ่งติดตั้งแขนป้องกันบนกระบอกเพื่อป้องกันโค้ลจากการปลดปลายระหว่าง uncoiling. เมื่อการทํางานการปลดลมของแกนในการทํางานเสร็จสิ้น, ดึงลงแกน pin จัดการและหมุนแกน 180 ° มือ. จากนั้นผลักแกน pin กลับไปที่ช่องจัดการของมันตอนนี้โค้ลใหม่อยู่ในตําแหน่งทํางานหมุนเวียนซ้ําในวิธีนี้
| OD ของโค้ล | Φ1000-1800 มม. |
| ไอดีของโค้ล | Φ480-520 มิลลิเมตร |
| ความกว้างของแผ่น | 60-190 มิลลิเมตร |
| ความหนาของแผ่น | 10.0-3.5 มิลลิเมตร |
| น้ําหนักของแผ่น | Max2.5T |
| ประเภทการขยาย | ขยายกลไก |
| หยุด | การขับรถแบบปนูเมติก |
อัตโนมัติ shear และ selderใช้ในการตัดปลายที่ไม่เรียบร้อยของแผ่น แล้วเชื่อมแผ่นด้วยการผสม
| ความกว้างของเส้น | 60-190 มิลลิเมตร |
| ความหนาของปั๊ม | 10.0 - - 3.5 มิลลิเมตร |
| ประเภทตัด | เครื่องตัดอัตโนมัติ |
| รูปแบบการปั่น | การปั่นอัตโนมัติ |
| ความดันของลม | 0.5MPa |
| ระยะเวลาทํางาน | สูงสุด 300 วินาที |
สปีรัลเครื่องสะสม
หน่วยนี้เป็นหลักรวมในเครื่องพิมพ์ & พกพัสดุอุปกรณ์, รวมสะสม, พกพัสดุหน่วย, หน่วยควบคุมไฟฟ้า
อุปกรณ์พิมพ์และพกพาวัสดุ: มันหลัก ๆ ประกอบด้วยกรอบ, มอเตอร์ไฟฟ้า, หน่วยเบรก, การหมุนทิศทางโอนกําลังแกนของความเร็วลด, พิมพ์และพกพา roll,ระบบอากาศแรงดันของกล่องนํา, หน่วยความเร็วตรวจสอบ; มันสามารถส่งสแตนเลส strip ไปยัง accumulator และเวลาเฉลี่ยมันจะโอนข้อมูลความเร็วการดําเนินการสู่ระบบควบคุมไฟฟ้าเมื่อเราขอหยุด นําวัสดุไปยังหน่วยนี้, มันจะหยุดม้วนไปยังมอเตอร์ไฟฟ้าและกด & ใส่วัสดุม้วนโดยการหยุด, และยังสามารถปรับความเร็วที่จะนํามอเตอร์ไฟฟ้าและหน่วยนําวัสดุความเร็ว.
รวมกรอบของอัคคัมพูเลเตอร์: รวมมอเตอร์ไฟฟ้า, กรอบ, วงกลมใน, วงกลมนอกและวงกลมความดันมันสามารถนําไปใช้ในการจัดเก็บวัสดุสแตนเลสเส้นจากพิมพ์และพกหน่วยและมันสามารถดึงจากศูนย์ส่งออกวัสดุม้วน.
อุปกรณ์ส่งวัสดุออก: รวมกรอบ, guide ทิศทาง rolls, guide out roll ของสถานที่สูงหรือต่ํามันสามารถดําเนินการสแตนเลสสแตนเลสที่จะมีลักษณะระบบและส่งข้อมูลการดําเนินการวัตถุความเร็วที่อุปกรณ์ควบคุมไฟฟ้า.
Tปริมาตรทางเทคนิค:
ข้อดี:เก็บวัสดุมากกว่า ไม่ต้องตีผิวเหล็ก3.5m
ความหนาของโค้ลเหล็ก:1.0-3.5 มิลลิเมตร ความกว้าง:60-190 มิลลิเมตร
ความเร็วในการเคลื่อนไหวของวัสดุบรรทุก:Vmax=200m/min
ความดันน้ํามันไฮดรอลิก:7Mpa
พลังงานของมอเตอร์ไฟฟ้าโดยตรงของพิมพ์และพกพา:13KW
มอเตอร์ไฟฟ้าของกรอบของอัครัมมูเลเตอร์: 15KW

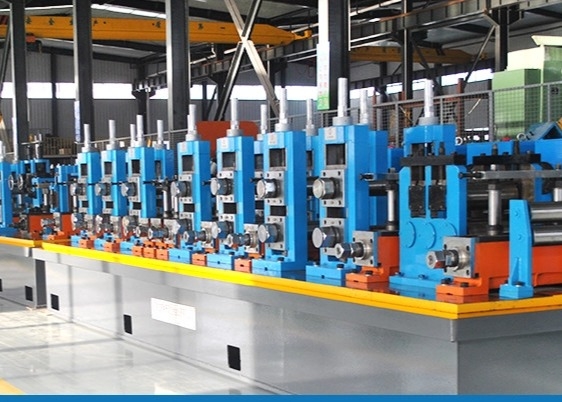

เครื่องบดและปรับขนาด
เครื่องบดและปรับขนาดรับรองหลักการสร้างชนิดม้วนและการปั่นอัดความถี่สูงสเตรปถูกให้อาหารในเครื่องปั้นโดยอุปกรณ์การให้อาหารในโรงงานและ roller การปั้นหมุนต่อเนื่องและกดสเตรปในรูปร่างที่ต้องการเนื่องจากผิวหนังและผลที่เกี่ยวข้อง, กระแสความถี่สูงถูกเน้นในสับเชื่อมที่ร้อนเร็วและถึงอุณหภูมิการเชื่อม.การเย็บท่อถูก welded ภายใต้ความดันของม้วนสกัดท่อผสมผสานเสร็จที่มีขนาดที่ต้องการสามารถได้รับหลังจากการเย็น, ขนาดและการขัดตรงพื้นฐาน
| กําหนดท่อ OD. | ท่อกลม φ20-φ60mm ความหนา |
| การสร้างความหนาของผนังท่อ | 1.0-3.5 มม |
| ความเร็วในการปั้น | 90m/min |
| จํานวนสแตนด์การปรับปรุง, ทิศทาง | 7 |
| จํานวนสแตนด์การปรับปรุง สูง | 8 |
| จํานวนสแตนด์การปรับขนาด | 5 |
| จํานวนสแตนด์ขนาดตั้ง | 5 |
| หัวของชาวตุรก | 1 ชุด |
| ผนังแกนและวัสดุของฐานม้วนแนวราบ | Φ65mm วัสดุ 40Cr |
| ผนังแกนและวัสดุของฐานม้วนตั้งตั้ง | Φ45mm วัสดุ 40Cr |
| เครื่องตัดขีด | 2 ชุด |
| เครื่องยนต์หลัก | 75kw + 90kw |
เย็นเครื่องเจาะ
มันใช้ในการตัดท่อให้ถูกต้องตามความยาวโดยอัตโนมัติ ภายใต้เงื่อนไขที่ท่อส่งต่อเนื่องจากโรงงานที่ความเร็วสูง
มอเตอร์ขับเคลื่อน: มอเตอร์เซอร์โว 11KW
มอเตอร์ตัด: 7.5KWความถี่ที่เปลี่ยนแปลง
มอเตอร์อาหาร, มอเตอร์เซอร์โว 2.2 KW
โต๊ะม้วน เบนจ์ และเครื่องบรรจุ
ท่อที่เสร็จสิ้นเดินตามตาราง Roll และจะถูกย้ายไปบนเบนจ์โดยอัตโนมัติ. จากนั้นเครื่องพัสดุที่เรียบง่ายจะบรรจุท่อในรูปร่างหกเหลี่ยม
เครื่องบรรจุของง่าย ๆ มีถังและอุปกรณ์การจัดอันดับที่ขับเคลื่อนด้วยลม
เครื่องยนต์ของเตียงล้อ: 3KW
7,200KW เครื่องปั่นความถี่สูง
Ⅰปริมาตรเทคนิค
พลังงานออก: พาวท์> 200kW
ความถี่ที่ออกแบบ: f=400~450KHZ
1 ปริมาตรการออกแบบ
2 ความต้องการในการกระจายพลังงาน
โรลเลอร์:
วัสดุ:Cr12
