ฉันสรุป

2.5รางวัลประกอบด้วย เครื่องปลดลวด, หัวตรงและเครื่องปรับระดับจิ้ม, เครื่องตัดและเครื่องปั่น, เครื่องสะสมหมุน

II.หลัก เงื่อนไข:

2.1ท่อเหล็ก รายละเอียด

2.11 ท่อกลม: φ25?? φ63.5mm ความหนา:1-3 มม.

2.12 ท่อสแควร์: 20X20-50X50mm ความหนา: 1-3mm

2.2สตริป เหล็ก

2.2.1 ความกว้างของสเตียร์สเตียร์: 70mm-200mm ความหนาของสเตียร์สเตียร์: 1-3mm

2.2.2 สายกลมเหล็กและ HRC: δb≤500Mpa σs≤355MPa

2.2.3 สายสอยสแตนเลส: กว้างภายใน: Φ508mm (ลูกค้ายืนยันสุดท้าย)

กว้างภายนอก: Φ1000mm-2000mm (ลูกค้ายืนยันในที่สุด)

2.2.4 น้ําหนักแผ่นเหล็ก: สูงสุด 4.0T

2.3 พลังงานไฟฟ้าที่ติดตั้ง: ประมาณ 650KW พลังงานไฟฟ้า: 380V, 60Hz (ลูกค้ายืนยันในที่สุด)

III.อุปกรณ์การประกอบและปารามิเตอร์หลักของ หน่วย:

• สองเท่า โคเนส อุปกรณ์ปลด

อุปกรณ์นี้มีคอนคู่ clamping. เปิดปลายมี roller ปั่น,. หัว uncoiler cones clamp coil เหล็กที่มีหน้าที่ของคอน.จากนั้นกดม้วนของปลายเปิดเคลื่อนไหวลงเพื่อกระชับม้วนเหล็ก. คอน uncoilerหมุน, ปลายเปิด peeler swings ขึ้นและใกล้กับ coil. เมื่อหัว coil เหล็กหมุนไปยัง peeler,

กว้างภายในของสแตนเลส: Φ 508mm (ผู้ซื้อนําเสนอในที่สุด)

กว้างด้านนอกของเหล็กแผ่น: Φ max=2000mm

ความกว้างของสแตนเลส: 70mm-200mm

ความหนาของสแตนเลส: 1-3 มม

น้ําหนักสูงสุดของสแตนเลส: 4.0T

การขยายตัวทางไฮดรอลิก

การสลายลม

2เครื่องปรับระดับหัวตรงและจิ้น

อุปกรณ์นี้ใช้หลัก ๆ เพื่อนําหัวสแตนเลสใหม่ในหน่วย flattener หลังจากหน่วย uncoiler นํา coil เข้าสู่สถานที่ทํางาน

พลังงานของมอเตอร์หัวตรง: AC1.5KW

ความดันการแปรรูป:7Mpa

อุปกรณ์ปรับระดับด้วย 2 รอลล์ pinch และ 5 รอลล์ปรับระดับ

กว้างของม้วนจิ้ม:Ф140mm

กว้างของม้วนปรับระดับ:Ф110mm

เครื่องยนต์ปั่นและปรับระดับ:15kw

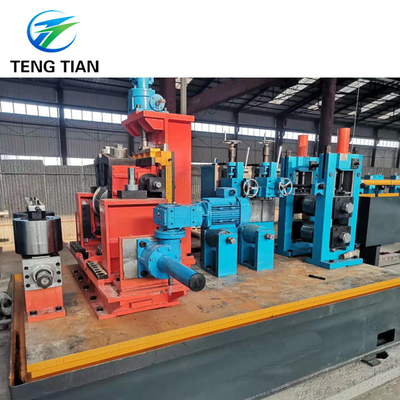

3.การตัดและ เครื่องเชื่อม

ปฏิบัติการ:

มันใช้ในการตัดขนานหางของแผ่นเหล็ก ที่เพิ่งเข้าในเครื่องสะสม และหัวของแผ่นที่ออกมาจาก uncoiler แล้วผสมมันด้วยกัน

โครงสร้าง:

ไฮดรอลิก Shearing และการปั่นด้วยมือ ความกว้างของสแตนเลสสเตรียม: 70mm-200mm

ความหนาของสแตนเลส: 1-3 มม

วิธีการตั้งใจ: คู่มือ

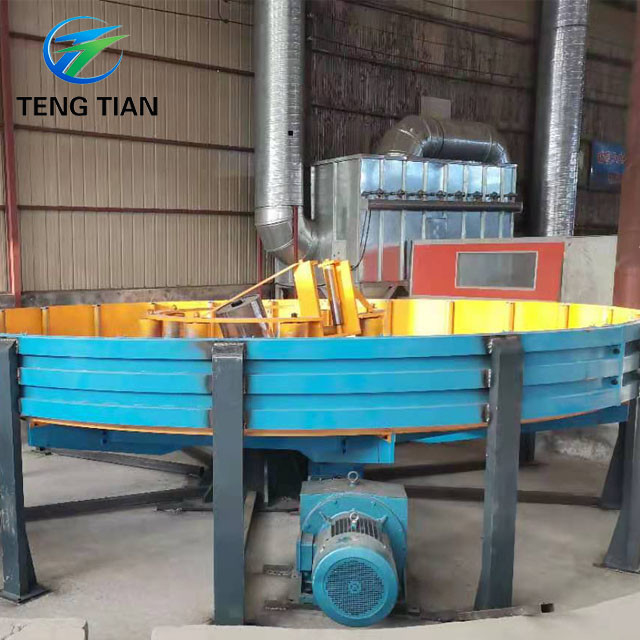

4.Sเครื่องสะสมไพรล
