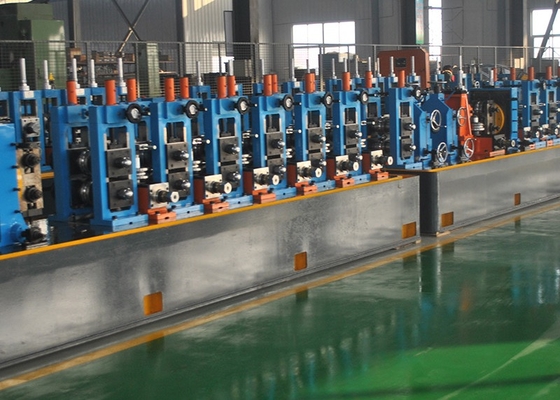

โรงสีท่อเชื่อมความถี่สูง การเชื่อมความต้านทานโรงสีท่อความถี่สูงสี่เหลี่ยมจัตุรัสสี่เหลี่ยม

ปริมาตรและรายละเอียดหลัก:

• วัสดุ รายละเอียด:

ติดตามมาตรฐาน YB189-64

วัสดุ: เหล็กคาร์บอนต่ํา และเหล็กสแตนเลียมต่ํา สําหรับการก่อสร้าง

คุณสมบัติทางกล: σb≤520Mpa,σs≤365MPa

ความกว้างของแผ่น:160×400mm

ความหนาของแผ่น:1.5 ละ 4.5 มิลลิเมตร

กว้างภายในของโค้ล:φ508?? φ610mm

กว้างภายนอกของโค้ล:φ1500φ2000mm

น้ําหนักโค้ล: ≤ 10.0T

• รายละเอียดของท่อผสม

กว้างของท่อกลม: φ40?? φ127mm

ขนาดท่อสี่เหลี่ยม:40×40-100×100mm

ความหนาของท่อกลม:1.5 ละ 4.5 มิลลิเมตร

ความหนาของท่อสี่เหลี่ยม:1.5- 4.5 มิลลิเมตร

ความยาวของท่อจบ:4 ∙ 12 เมตร

ความแม่นยําการตัด: ± 1.5 มม.

ความเร็วในการปั้น: 75X45 ราคา 80m/min; 100X100 ราคา 60m/min

พลังงานไฟฟ้า น้ําและอากาศ

• ห้องปฏิบัติการต้องการ:

หน้ากว้าง 6 เมตร ยาว 100 เมตร ความสูงอย่างน้อย 5 เมตร จากรางเพดานถึงพื้น

• กระบวนการผลิต:

การบรรจุโค้ล → การปลด → การตัดและการปั่น → เครื่องสะสมสไพร่แนวราบ → การปั้น, การปั่น HF, การลดความร้อน, การเย็น, การปรับขนาด, การขัดตรง → เครื่องตัด → การบรรจุ → การเก็บรักษา

• ปริมาตรหลักของแต่ละหน่วย

• โค้นคู่ ไฮดรอลิกอุปกรณ์ปลด

เครื่องลากลมมีโครงสร้างแบบโคนเดียว มันประกอบด้วยสองส่วนหลัก: ส่วนใหญ่และฐานคงการหดตัวและบรามของหมอนการขยายไฮดรอลิกและการขับเคลื่อนแบบปนูเมติก

• เครื่องปรับระดับหัวตรงและเครื่องปรับระดับ pinch

อุปกรณ์นี้ใช้หลัก ๆ เพื่อนําหัวสแตนเลสใหม่ในหน่วย flattener หลังจากหน่วย uncoiler นํา coil เข้าสู่สถานที่ทํางาน

พลังงานของมอเตอร์หัวตรง: AC1.5KW

ความดันการแปรรูป:7Mpa

อุปกรณ์ปรับระดับด้วย 2 รอลล์ pinch และ 5 รอลล์ปรับระดับ

กว้างกระดาษเล็บ:Ф180mm

กว้างของม้วนปรับระดับ:Ф120mm

เครื่องยนต์ปั่นและปรับระดับ:15kw

• เครื่องตัดและปั่นอัตโนมัติ

เครื่องตัดและเครื่องเชื่อมใช้ในการตัดปลายที่ไม่เรียบร้อยของแผ่น แล้วเชื่อมแผ่นด้วยการผสม

• อุปกรณ์สะสมระดับแนวราบ

หน่วยนี้เป็นหลักรวมในเครื่องพิมพ์ & พกพัสดุอุปกรณ์, รวมสะสม, พกพัสดุหน่วย, หน่วยควบคุมไฟฟ้า

อุปกรณ์อาหาร

เป็นหลักรวมกรอบ, มอเตอร์ไฟฟ้า, หน่วยเบรค, หมุนทิศทางโอนพลังงานแกนของลดความเร็ว, กด & โรแลนด์โรล, ระบบอากาศแรงกดของโรลนํา, หน่วยความเร็วตรวจสอบ;มันสามารถจําหน่ายเหล็กสเตรป์ที่อัคคัมมาเตอร์และเวลาเฉลี่ยมันจะโอนข้อมูลความเร็วการดําเนินการไปยังระบบควบคุมไฟฟ้า, เมื่อเราสั่งหยุดการนําวัสดุไปยังหน่วยนี้, มันจะหยุดการม้วนไปยังมอเตอร์ไฟฟ้าและกด & นําวัสดุม้วนโดยการหยุด,และยังสามารถปรับความเร็วที่จะดําเนินการมอเตอร์ไฟฟ้าและหน่วยดําเนินการความเร็วของวัสดุ.

(2) รวมกรอบของอัคคัมพูเตอร์: รวมมอเตอร์ไฟฟ้า, กรอบ, รอลล์วงกลมภายใน, รอลล์วงกลมภายนอกและรอลล์ความดันมันสามารถนําไปใช้ในการจัดเก็บวัสดุสแตนเลสเส้นจากพิมพ์และพกหน่วยและมันสามารถดึงจากศูนย์ส่งออกวัสดุม้วน.

อุปกรณ์ส่งวัสดุออก: รวมกรอบ, guide ทิศทาง rolls, guide out roll ของสถานที่สูงหรือต่ํามันสามารถดําเนินการสแตนเลสสแตนเลสที่จะมีลักษณะระบบและส่งข้อมูลการดําเนินการวัตถุความเร็วที่อุปกรณ์ควบคุมไฟฟ้า.

(4) ปริมาตรเทคนิค

ลักษณะการทํางาน: วงกลมคง

กว้าง:5.0M

ข้อดี: การเก็บวัสดุมากขึ้น ไม่ต้องบุกกระแทกผิวเหล็ก

ความหนาของโค้ลเหล็ก:1.5-4.5 มิลลิเมตร

ความกว้าง:160-400mm

ความเร็วในการเคลื่อนไหวของวัสดุบรรทุก:Vmax=120m/min

พลังงานของมอเตอร์ไฟฟ้าโดยตรงของพิมพ์และแบรน: 30KW

เครื่องยนต์ไฟฟ้าของกรอบอัครัมมูเลเตอร์: 55KW

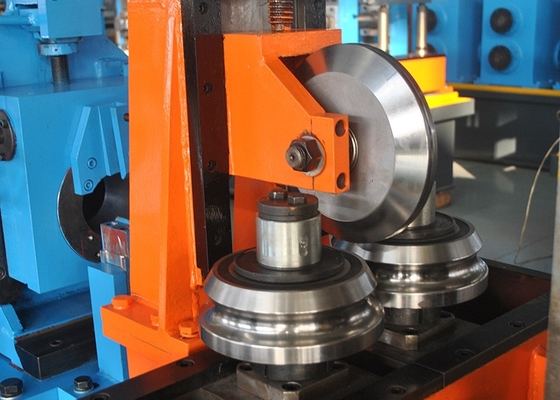

• เครื่องบดและปรับขนาด

เครื่องบดและปรับขนาดรับรองหลักการสร้างชนิดม้วนและการปั่นอัดความถี่สูงสเตรปถูกให้อาหารในเครื่องปั้นโดยอุปกรณ์การให้อาหารในโรงงานและ roller การปั้นหมุนต่อเนื่องและกดสเตรปในรูปร่างที่ต้องการ. เนื่องจากผิวและผลที่เกี่ยวข้อง, กระแสความถี่สูงได้รับการมุ่งเน้นกับสับส้อนที่ร้อนอย่างรวดเร็วและถึงอุณหภูมิการผสม

ความเร็วในการสร้าง: 75X45 ราคา 80m/min; 100X100 ราคา 60m/min

กว้างท่อรอบ: 40 - 127 มม.

ความหนาของท่อรอบปลาย:1.5-4.5 มิลลิเมตร

ขนาดท่อเสร็จสี่เหลี่ยม:40*40-100*100mm

ความหนาของท่อจิตรปลาย1.5-4.5 มิลลิเมตร

มอเตอร์หลัก: DC 160KW+160KW

ส่วนประกอบ:

สายเหล็กผ่านการให้อาหารตั้งม้วนในห้าม้วน flattener จากนั้นไปในฐานการพิมพ์และในส่วนการพิมพ์เป็นรูปกลม

สต็อปนําสายผสมผสานและสต็อปม้วนสับ, เครื่องตัดขีดผสาน:

รอลเลอร์สับคือสับขอบของท่อที่ได้รับความร้อนถึงอุณหภูมิการผสมด้วยการสับม้วนที่ให้แรงกดชนิดหนึ่งเพื่อบรรลุเป้าหมายการผสม

เครื่องตัดขีดผสมผสานใช้ในการตัดเย็บผสานและกําจัดขีดภายนอก. มันประกอบด้วยเครื่องตัดสองเครื่องเพื่อใช้สลับกัน. หากเครื่องหนึ่งเสียหาย, เครื่องตัดอีกตัวหนึ่งจะใช้ในการตัดScrapers สามารถปรับและมีฟังก์ชันยกเร็วโดยแคมมีกลมรองรับสองกลม ภายใต้รองมีด เพื่อรับรองการลดลื่นของการฉีก และหลังเครื่องตัดขีดมีดมีฐานแนวราบหนึ่งสําหรับการเคลือบ

 อุปกรณ์เย็นน้ํา:

วัสดุ: การปั่นแผ่นเหล็ก

ท่อสปราป: พลาสติก

ส่วนปรับขนาด

ท่อกลมหลังจากการปรับขนาดส่วนในความต้องการกว้างและรูปทรง

• เครื่องเจาะหนาว

ใช้ในการตัดท่อให้มีความละเอียดตามความยาว โดยอัตโนมัติ ภายใต้เงื่อนไขที่ท่อส่งต่อเนื่องจากโรงงานด้วยความเร็วสูง

กว้างท่อกลม:Φ40-130mm ความหนา:1.2-5.0mm,Q235 OR ต่ํากว่าเกรด

• ตารางการเดินทาง

หลังจากตัดท่อปลายการทํางานบนโต๊ะขนส่ง แล้วใช้หน่วยอัตโนมัติ

• เครื่องสต็อปอัตโนมัติ

1 เทคโนโลยี กระบวนการ

การเคลื่อนไหวสองครั้งบนตารางม้วน → เครื่องสะสมอัตโนมัติ → รถขนส่งด้านข้าง → การผูกมือ

2,การประกอบและการอธิบายฟังก์ชันของอุปกรณ์

การประกอบอุปกรณ์

• หม้อ:วัสดุCr12
