ZTL-13X1600 เครื่องตัดเหล็กคาร์บอนต่ำ HRC เครื่องตัดเหล็ก

ZTL-13x1600 Slitting Line Low Carbon HRC Slitting Machine



พารามิเตอร์หลักทางเทคนิค



1. ข้อมูลจำเพาะวัสดุ

ขดลวดความกว้าง 600-1600 มม.

น้ำหนักคอยล์≤35 t

เส้นผ่านศูนย์กลางด้านในφ610/φ760mm

เส้นผ่านศูนย์กลางด้านนอกφ1500-φ2200mm

2. ข้อมูลจำเพาะผลิตภัณฑ์สำเร็จรูป

หมายเลข slitter (ขอบยกเว้น)

เส้นผ่านศูนย์กลางด้านในφ610/φ760mmคอยล์น้ำหนัก 35T

เส้นผ่านศูนย์กลางด้านนอกφ1500-φ2200mm

ความกว้างความกว้าง± 0.15 มม. (ความหนา 0.75-3.0) ± 0.20 มม. (ความหนา 4-13) ความแม่นยำของเสี้ยน≤5%板厚ความหนาของแผ่น

ใบมีดใหม่หรือช่องว่างใบมีดที่เหมาะสม

3. ความเร็ว slitter 10-40m/นาที

4. อุปกรณ์ข้อมูล

(1) พลังงาน

แรงดันไฟฟ้า 380V

ความถี่ 60Hz

ติดตั้งพลังงานประมาณ 350kw

(2) พลังงานอากาศ

ความดัน 0.4-0.8mpa

ความต้องการอากาศ 3M3/นาที (สถานะการบีบอัด)

(3) ทิศทางของสายเผชิญกับคอนโซลการดำเนินการจากซ้ายไปขวา (ลูกค้าเลือก)

5. ภาพวาดตามความต้องการของผู้ซื้อ

องค์ประกอบอุปกรณ์ 1600x13



		เลขที่		ชื่อ			ปริมาณ				เข้าใจแล้ว
		1		รถบรรทุกคอยล์			1		ชุด
		2		คนคลายตัว			1		ชุด
		3		อุปกรณ์ชั้นนำแรงดัน			1		ชุด
		4		แคลมป์และเลเวลเลอร์			1		ชุด
		5		เครื่องตัดข้าม			1		ชุด
		6			ลูกกลิ้งแนวตั้ง		1		ชุด
		7		เครื่องตัดดิสก์			1		ชุด
		8		Edge Rewinder			1		ชุด
		9		พาเนลพลิกตัวสะสม
		10		อุปกรณ์เสริม
		11		เครื่องขัง			1		ชุด
		12		การขนถ่ายมดลูก			1		ชุด
		13		ระบบไฮดรอลิก			1		ชุด
		14		ระบบไฟฟ้า			1		ชุด
	15		สลักเกลียวและอุปกรณ์เสริม			1		ชุด



คำอธิบายโครงสร้างอุปกรณ์



1กำลังโหลดรถ-

1.1 ชั้นเก็บของ:

ฟังก์ชั่น: เก็บเทปและขดลวดชั่วคราวเพื่อเข้าสู่หน่วยอย่างต่อเนื่อง วางขดลวดบนชั้นวางวัสดุด้วยปั้นจั่นและขนส่งขดลวดไปยังรถเข็นโดยรถเข็น

ข้อกำหนดทักษะ:

การจัดเก็บเทปและรีล: 2 กลุ่ม

เส้นผ่านศูนย์กลางด้านนอกของคอยล์: φ1500 ～φ22200 มม.

ความกว้างของม้วน: 600 ～ 1600 มม.

น้ำหนักม้วนสูงสุด: 35 T



1,2โหลดรถ:

ฟังก์ชั่น: ใช้ในการเตรียมขดลวดแถบและส่งขดลวดไปยังศูนย์กลางของ Decoiler

โครงสร้าง: ประกอบด้วยตัวถังรถยนต์อุปกรณ์เดินอุปกรณ์ยกและอุปกรณ์ส่งสัญญาณ

ข้อกำหนดทักษะ:

เส้นผ่านศูนย์กลางด้านนอกของขดลวดเหล็ก: φ1500 ～φ22200 มม.

เส้นผ่านศูนย์กลางด้านใน: φ610, φ760มม.

ความกว้าง: 600 ～ 1600 มม.

ความเร็วในการเดินทางของรถเข็น: ～ 5 m/นาที

ระยะการเดินทางของรถเข็น: ～ 6m

กำลังการส่งกำลังมอเตอร์: AC3 kW

การยกเส้นผ่านศูนย์กลางทรงกระบอกไฮดรอลิก×จังหวะ: φ220× 900 มม.

ระบบไฮดรอลิกความดันทำงาน: 8-10 MPa

แรงผลักดันด้านบน: 37T (10MPA)

น้ำหนักม้วนสูงสุด: 35 T

2,uncoiler:

ฟังก์ชั่น: มันถูกใช้เพื่อพกพาขดลวดเหล็กขดลวดหมุนได้ร่วมมือกับลูกกลิ้งแรงดันตรงและพลั่วเพื่อถอดขดลวดเหล็ก จัดแนวกึ่งกลางของขดลวดเหล็กกับเส้นกึ่งกลางของหน่วย Decoiler มีอุปกรณ์เบรกขนาดเล็กเพื่อป้องกันไม่ให้ขดลวดกลับมาและคลายในระหว่างการปิดฉุกเฉิน เมื่อรถขดลวดขนส่งขดลวดเหล็กไปยังกึ่งกลางของ uncoiler หัวเรียวซ้ายและขวาของการรองรับ uncoiler และยึดขดลวดเหล็กจากนั้นมอเตอร์ของ uncoiler ให้ความร่วมมือกับลูกกลิ้งแรงดันและใบมีดเพื่อเปิดขดลวดเหล็ก ใน Lailer หลังจากที่เข็มขัดเหล็กถูกป้อนเข้าสู่ระดับ PINCH ระดับคลัตช์ของ uncoiler จะถูกเปิดและเบรกอุปกรณ์ขนาดเล็ก หากกึ่งกลางของแถบเหล็กไม่ตรงกับเส้นกึ่งกลางของเครื่องหลังจากแถบเหล็กเข้าสู่ระดับการหยิกหัวเรียวซ้ายและขวาของ uncoiler สามารถเคลื่อนย้ายไปทางซ้ายหรือขวาเพื่อจัดแนวกึ่งกลางของแถบเหล็กเข้ากับเส้นตรงกลางของหน่วย หัวเรียวซ้ายและขวาของ decoiler สามารถย้ายไปทางซ้ายหรือขวาด้วยหัวเดียว

โครงสร้าง: อุปกรณ์ข้ามคู่สองเส้นซ้ายและขวา, กล่องหัวสองเส้น, อุปกรณ์เบรกไมโคร, อุปกรณ์ส่งสัญญาณและฐาน

ข้อกำหนดทักษะ:

เส้นผ่านศูนย์กลางด้านนอกของขดลวดเหล็ก: φ1500 ～φ22200 มม.

เส้นผ่านศูนย์กลางด้านในของขดลวดเหล็ก: φ610, φ760mm

ความกว้าง: 600 ～ 1600 มม.

ความหนา: 4 ～ 13 มม.

โหมดการเคลื่อนไหวของหัวกรวย: ไดรฟ์ไฮดรอลิก

หัวกรวยหัวเส้นผ่า

รูปแบบหัวกรวย: การขยายตัวของไฮดรอลิกและการหดตัว

การขยายตัวของหัวกรวยและการหดตัวเส้นผ่านศูนย์กลางกระบอกไฮดรอลิก: φ140/φ100มม.

การคลายมอเตอร์หลัก: ac4kw

ความเร็วในการคลี่คลาย: ～ 5.5m/นาที

วิธีการเบรก: ดิสก์เบรก

รุ่นเบรก: เบรก 3 × ADH205

วิธีการเปิดและปิดคลัตช์: ความดันอากาศ

กระบอกสูบคลัตช์: φ100mm

3, เครื่องปรับระดับตรง-

3.1,อุปกรณ์หัวตรง:

ฟังก์ชั่น: อุปกรณ์หัวตรงและพลั่วถูกจับคู่กับ decoiler เพื่อถอดชิ้นส่วนหัวเหล็กและส่งสายพานเหล็กเข้าไปในเครื่องปรับระดับหัวตรงหัว พลั่วถูกจับคู่กับลูกกลิ้งแรงดันหัวตรงเพื่อยืดหัวของแถบเหล็กและจากนั้นแถบเหล็กจะถูกส่งไปยังลูกกลิ้งหยิกและพลั่วอยู่ในประเภทที่คลี่คลาย

รูปแบบโครงสร้าง: อุปกรณ์ลูกกลิ้งแรงดันหัวตรงสายพันธุ์อุปกรณ์พลั่วอุปกรณ์แกว่งพลั่วและชิ้นส่วนอื่น ๆ

ข้อกำหนดทักษะ:

ความกว้าง: 600 ～ 1600 มม.

ความหนา: 4 ～ 13 มม.

แบบฟอร์มการคลาย: การคลายบนส่วนบน

กระบอกสูบพลั่ว: φ110/φ80mm

กระบอกสูบเบลด: φ140/φ100mm

วัสดุใบมีด: 50mn

กระบอกสูบลูกกลิ้งแรงดัน: φ125/φ90mm

แบบฟอร์มไดรฟ์ลูกกลิ้ง: มอเตอร์ไฮดรอลิก 1QJM43-4.0

เส้นผ่านศูนย์กลางของลูกกลิ้งความดัน: φ320มม.

ทรงกระบอกลูกกลิ้งตรง: φ125/φ90mm

อุปกรณ์ใบมีด: ใบมีดแนวตั้ง

3.2เครื่องปรับระดับ

ฟังก์ชั่น: อุปกรณ์หัวตรงลูกกลิ้งแรงดันและพลั่วร่วมมือกับ decoiler เพื่อถอดชิ้นส่วนหัวเหล็กและส่งแถบเหล็กไปยังเครื่องปรับระดับหยิก ลูกกลิ้งหยิกจะถูกกดแบบไฮดรอลิกเพื่อยึดสายพานเหล็กและมอเตอร์หลักจะหมุนเพื่อส่งสายพานเหล็กไปยังลูกกลิ้งหยิก หลังจากที่สายพานเหล็กเข้าสู่เครื่องปรับระดับหยิกลูกกลิ้งปรับระดับจะถูกกดลงไปยังตำแหน่งที่เหมาะสมในการปรับระดับหัวแถบ แบนและส่งแถบเหล็กไปยังเครื่องเชื่อมก้นก้นและร่วมมือกับเครื่องเชื่อมก้นก้นเพื่อให้การเชื่อมก้นตัด

โครงสร้าง: มันประกอบด้วยอุปกรณ์ลูกกลิ้งแนวตั้ง, อุปกรณ์ลูกกลิ้งหยิก, อุปกรณ์ลูกกลิ้งปรับระดับ, อุปกรณ์ส่งสัญญาณและชิ้นส่วนอื่น ๆ

ข้อกำหนดทักษะ:

ความกว้าง: 600 ～ 1600 มม.

ความหนา: 3 ～ 13 มม.

รูปแบบลูกกลิ้งหยิกและแรงดัน: ประเภทสองลูกหมุน, ความดันไฮดรอลิก

ลูกกลิ้งหยิกกดลงกระบอกสูบ: φ14/φ100mm

หยิกมอเตอร์หลัก: AC22KW (การควบคุมความเร็วการแปลงความถี่)

รูปแบบการส่งลูกกลิ้งบีบและลูกกลิ้งระดับ: ใช้งานได้อย่างเต็มที่ขึ้นและลง

เส้นผ่านศูนย์กลางลูกกลิ้งหยิก×ความยาว: φ230× 1700 มม.

วัสดุของลูกกลิ้งหยิก: 42crmo

ความเร็วในการปรับระดับที่ใช้งานอยู่: ～ 7m/นาที

การปรับระดับลูกกลิ้งและกดลง: สองลูกลูกกลิ้งสามส่วนล่างสามประเภทไฮดรอลิกกดลง

ลูกกลิ้งหยิกกดลงกระบอกสูบ: φ200/φ140mm

เส้นผ่านศูนย์กลาง×ความยาวของลูกกลิ้งปรับระดับ: φ200× 1700 มม.

วัสดุลูกกลิ้งระดับ: 42CRMO

ม้วนความแข็งและความลึก: HRC58-62, ความลึก: 5-8 มม.

เส้นผ่านศูนย์กลางม้วนแนวตั้ง×ความสูง: φ200× 300 มม.

โครงสร้างลูกกลิ้งแนวตั้ง: ลูกกลิ้งแนวตั้งคู่รูปตัวฉัน

วัสดุลูกกลิ้งแนวตั้ง: 42crmo

มอเตอร์ปรับความกว้างของลูกกลิ้งแนวตั้ง: 2 × AC2.2KW

วิธีการเปิดและปิดคลัตช์: ความดันอากาศ

กระบอกสูบคลัตช์: φ100mm

4, เครื่องตัดข้าม (แรงเฉือนไฮดรอลิก)



ฟังก์ชั่น: มันถูกใช้เพื่อตัดหัวเข็มขัดเหล็กโครงสร้างเป็นเครื่องตัดกิโยติน โครงสร้างเครื่องตัดข้ามมีอุปกรณ์ปรับเปลี่ยนอย่างรวดเร็วสำหรับการกวาดล้างด้านข้างของใบมีดตัดบนและล่าง

ข้อกำหนดทักษะ:

มุมเฉือน: 2.5 °

วิธีการปรับแบ็คแลชของใบมีด

ขนาดของฟันเฟืองของใบมีดตัด: แสดงบนหน้าปัด

ช่วงการปรับของแบคแลชของใบมีดตัด: 0.1 ～ 1 มม.

ความกว้างที่มีประสิทธิภาพของใบมีดตัด: 1700 มม.

ใบมีดตัดขนาด: 850 × 140 × 35 มม.

ความหนาของการตัด: 4 ～ 13 มม. (Q355)

ตัดวัสดุใบมีด: 6crw2si

กระบอกสูบการตัดไฮดรอลิก: φ320/φ180mm

แรงดันไฮดรอลิกแรงเฉือน: 8 ～ 12MPA

รูปแบบตัด: ตัดบน

1. ลูกกลิ้งเป็นกลาง

ฟังก์ชั่น: ป้องกันไม่ให้แถบไหลออกไปด้วยฟังก์ชั่นของการปรับศูนย์และการปรับความกว้าง เครื่องนี้ถูกเปิดและปิดซ้ายและขวาโดยลูกกลิ้งแนวตั้งที่ขับเคลื่อนด้วยกระบอกสูบน้ำมันเพื่อให้เหล็กแถบเข้าสู่แผ่นดิสก์เฉือนอย่างราบรื่นและไม่เบี่ยงเบนระหว่างกระบวนการตัด

โครงสร้าง: มันประกอบด้วยอุปกรณ์ลูกกลิ้งแนวตั้งที่ขับเคลื่อนด้วยมอเตอร์อุปกรณ์ลูกกลิ้ง NIP และชิ้นส่วนอื่น ๆ

ข้อกำหนดทักษะ:

ช่วงการปรับความกว้าง: 600 ～ 1600 มม.

แถบความกว้างของเหล็กการปรับศูนย์กลางการปรับกระบอกสูบ: φ125/φ90mm

เส้นผ่านศูนย์กลางลูกกลิ้งแนวตั้ง×ความสูง: φ200× 240 มม.

โครงสร้างลูกกลิ้งแนวตั้ง: ลูกกลิ้งแนวตั้งคู่

วัสดุลูกกลิ้งแนวตั้ง: 42crmo

เส้นผ่านศูนย์กลางม้วนการเปลี่ยนกลางแนวตั้ง×ความสูง: φ160× 200 มม.

แบบจำลองของรูปแบบม้วนแนวตั้งด้านหน้าและด้านหลังทรงกระบอก: φ63/φ45mm

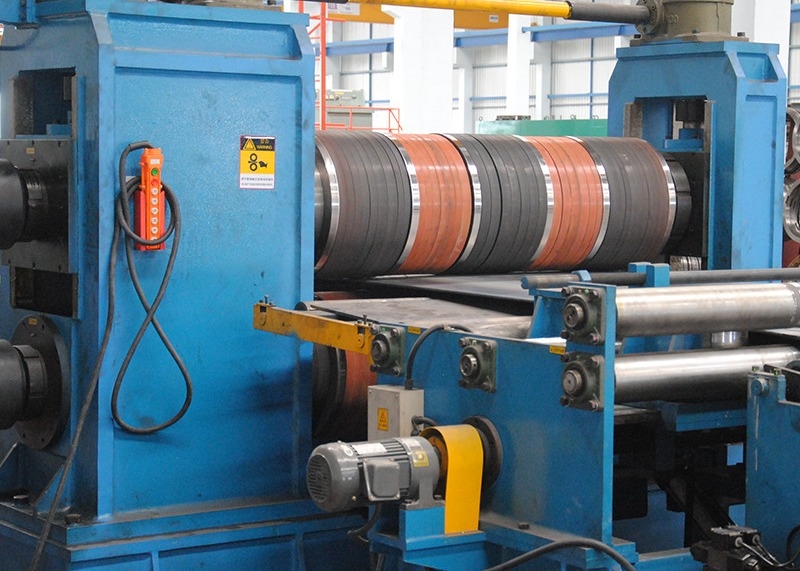

6, ดิสก์คัตเตอร์

ฟังก์ชั่น: เครื่องนี้เป็นหนึ่งในอุปกรณ์หลักในหน่วยการเลื่อน จุดประสงค์ของมันคือการตัดขดลวดเหล็กแบนด์กว้างเป็นขดลวดเหล็กแคบ ๆ ที่มีความกว้างที่แตกต่างกันและให้ช่องว่างที่จำเป็นสำหรับหน่วยท่อเชื่อมหน่วยดัดเย็น ฯลฯ ฯลฯ

โครงสร้างอุปกรณ์: มันประกอบด้วยตัวตัดดิสก์อุปกรณ์ส่งสัญญาณและอื่น ๆ ตัวตัดดิสก์ประกอบด้วยสามโค้งซึ่งสามารถให้การสนับสนุนที่เชื่อถือได้มาก

ข้อกำหนดทักษะ:

เส้นผ่านศูนย์กลางของเพลาตัด: φ360mm

วัสดุเพลาเครื่องมือ: 42CRMO

ความแข็งและความลึกของการดับเพลาคัตเตอร์: HRC58-62, ความลึก: 5-8 มม.

ข้อมูลจำเพาะของใบมีดเฉือน: φ360×φ600× 30 มม.

ตัดวัสดุใบมีด: H13K

spacer: 45#เหล็กกล้า

แหวนยาง: โพลียูรีเทน

มอเตอร์หลัก: DC160KW, 1500R/นาที (Z4-250-12)

ตัวลดพื้นผิวของฟันแข็ง: ZSY400-80

ความเร็วในการตัด: 10 ～ 40 m/นาที

Depression Drive: Pin Wheel Cycloid Motor AC2KW พร้อมตัวยกสกรู Gear Gear Gear

Cardan Shaft Model: SWC315DH2

วิธีการเปลี่ยนเครื่องมือ: ซุ้มประตูหลังจากทรงกระบอกไฮดรอลิกเคลื่อนที่

กระบอกสูบ: φ110/φ80mm

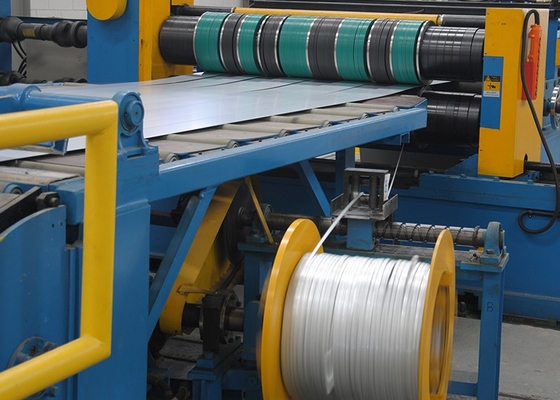

1. เครื่องขด

ฟังก์ชั่น: เครื่องติดตั้งทั้งสองด้านด้านหลังเครื่องตัดแผ่นดิสก์และใช้ในการหมุนขอบเศษซากหลังจากตัวตัดดิสก์ถูกแบ่งออกเป็นแถบ

เครื่องจักรถูกขับเคลื่อนด้วยมอเตอร์แรงบิดเพื่อขับเครื่องลดลงไปที่ขอบของเสียทำให้การใช้ความตึงของมอเตอร์แรงบิดคงที่อย่างเต็มที่เพื่อให้กระบวนการที่คดเคี้ยวราบรื่น เมื่อขดลวดขดลวดเสร็จแล้วกระบอกสูบด้านที่ไม่ใช่พลังงานจะดึงและปล่อยออกมาเพื่อรับรู้การปล่อยอัตโนมัติ

ข้อกำหนดทักษะ:

แบบฟอร์ม: การเปิดและปิดไฮดรอลิกหัวกรวยคู่

การเปิดหัวกรวยและกระบอกสูบปิด: φ63/φ36มม.

กระบอกสูบแกว่งกระบอกสูบ: φ50/φ36มม.

ความเร็วขด: 0-50m/นาที

เส้นผ่านศูนย์กลางของรีลซื้อ: φ1000มม.

พลังหมุนที่คดเคี้ยว: แรงบิดมอเตอร์ YLJ180-160-4

ความกว้างของการจีบ: ≤halfของความกว้างและความหนาของบอร์ด

8, พนังผู้สะสม

ฟังก์ชั่น: มันถูกใช้เพื่อเก็บเข็มขัดเหล็กและปรับความแตกต่างของความเร็วระหว่างเครื่องตัดดิสก์และคอยล์

ข้อกำหนดทักษะ:

โหมดสวิงบริดจ์ระดับกลาง: ไฮดรอลิก

เส้นผ่านศูนย์กลางของกระบอกไฮดรอลิก: φ110/φ80mm

ความยาวและความลึกของ Looper: 6800 × 2120 มม.

ขนาดลูกกลิ้ง: φ105× 1700 มม.

9, อุปกรณ์ปรับความตึง

ฟังก์ชั่น: มันถูกใช้เพื่อแยกแถบตัดและตระหนักถึงการปรับความตึงเครียดและการยกพาเลทจะป้อนคอยล์

โครงสร้างอุปกรณ์: มันประกอบด้วยอุปกรณ์พาเลท, อุปกรณ์ลูกกลิ้งกด, อุปกรณ์ลูกกลิ้งแนวตั้ง, อุปกรณ์แยกอุปกรณ์ความตึงและอุปกรณ์ให้อาหาร

ข้อกำหนดทักษะ:

มอเตอร์ปรับความกว้างของลูกกลิ้งแนวตั้ง: 2 × AC2.2KW

เส้นผ่านศูนย์กลางลูกกลิ้งแนวตั้ง×ความสูง: φ220× 200 มม.

โครงสร้างม้วนแนวตั้ง: ม้วนแนวตั้งเดี่ยว

วัสดุลูกกลิ้งแนวตั้ง: 42crmo

แบบฟอร์มโครงสร้างความตึง: สองอันดับถัดไปถัดไป

เส้นผ่านศูนย์กลางลูกกลิ้งแรงตึง×ความยาว: φ250มม. × 1700 มม.

จำนวนลูกกลิ้งแรงตึง: 3 ลูกกลิ้ง

วัสดุลูกกลิ้งแรงตึง: 42crmo

ม้วนความแข็งและความลึก: HRC58-62, ความลึก: 5-8 มม.

การลดความตึงของลูกกลิ้ง: แรงดันไฮดรอลิก

กดกระบอกสูบ: φ140/φ100mm

Feeding Flap ยกกระบอกสูบ: φ110/φ63mm

เส้นผ่านศูนย์กลางลูกกลิ้ง×ความยาว: φ250มม. × 1900 มม.

เส้นผ่านศูนย์กลางของตัวแยก: φ350×φ190× 10 (15) มม.

วัสดุแผ่นแยก: 50mn

10, ขดลวด

ฟังก์ชั่น: ขดลวดเป็นหนึ่งในอุปกรณ์หลักในหน่วยการเลื่อน ส่วนใหญ่จะม้วนแถบหลังจากเลื่อนเข้าไปในขดลวดและให้ความกว้างที่ต้องการของขดลวดสำหรับหน่วยท่อเชื่อมหน่วยดัดเย็น ฯลฯ ฯลฯ

โครงสร้างอุปกรณ์: เครื่องนี้ประกอบด้วยมอเตอร์, ตัวลด, เบรก, อุปกรณ์กลิ้ง, อุปกรณ์ย่อยประเภทของโครงสำหรับตั้งสิ่งของ, เพลาจีบและอุปกรณ์รองรับรีล เพลาจีบถูกขยายและหดตัวและยึดและยึดด้วยไฮดรอลิก

ข้อกำหนดทักษะ:

เส้นผ่านศูนย์กลางสูงสุดของรีล: φ760mm

น้ำหนักขดสูงสุด: 35 ตัน

ความเร็วขด: 10 ～ 40m/นาที

มอเตอร์หลักสำหรับขดลวด: DC250KW, 1500R/นาที

การขยายตัวของรอกและการหดตัวเส้นผ่านศูนย์กลางของกระบอกไฮดรอลิก: φ250/φ120มม.

รูปแบบกรามรีล: ขากรรไกรกล

เส้นผ่านศูนย์กลางกระบอกไฮดรอลิกของอุปกรณ์กลิ้ง: φ125/φ90มม.

ตำแหน่งตำแหน่งของทรงกระบอกกลิ้ง: ทั้งสองด้านของกล่องเกียร์

สวิงไฮดรอลิกเส้นผ่านศูนย์กลางของอุปกรณ์รองรับรีล: φ125/φ90มม.

อุปกรณ์แขนความดัน: Acpendts Gantry Type

กระบอกแรงดันย้อนกลับ: φ125/φ90มม.

11, ขนถ่ายรถเข็น

ฟังก์ชั่น: เครื่องถูกติดตั้งภายใต้รีลของคอยล์และเมื่อรวมกับอุปกรณ์กลิ้งในคอยล์กรัมขดลวดตัดจะถูกขนถ่ายออกจากรีลและส่งออกไปเพื่อยกขึ้นโดยการประชุมเชิงปฏิบัติการปั้นจั่น

โครงสร้างอุปกรณ์: ส่วนใหญ่ประกอบด้วยกลไกการเดิน, วงเล็บ, กระบอกสูบ, รถไฟนำทาง ฯลฯ ศูนย์กลางของรางนำถูกตั้งค่าครั้งเดียวระหว่างการติดตั้ง กลไกการเดินทางนั้นถูกขับเคลื่อนด้วยตัวลดไซโคลด์เพื่อเคลื่อนย้ายรถเข็นและหน้าแปลนทรงกระบอกเชื่อมต่อกับวงเล็บเพื่อให้เพิ่มขึ้น

ข้อกำหนดทักษะ:

ความเร็วในการเดินทางของรถเข็น: ～ 5 m/นาที

ระยะการเดินทางของรถเข็น: 3.5m

กำลังการส่งกำลังมอเตอร์: AC3 kW

การยกเส้นผ่านศูนย์กลางทรงกระบอกไฮดรอลิก×จังหวะ: φ220× 900 มม.

ระบบไฮดรอลิกความดันทำงาน: 8-10 MPa

แรงผลักดันด้านบน: 37T (10MPA)

น้ำหนักม้วนสูงสุด: 35 T

12-ระบบไฟฟ้าและการควบคุม

12.1 สภาพแวดล้อมของระบบไฟฟ้า

อุณหภูมิแวดล้อม: -10——40ºC

ความชื้น: 95% โดยไม่มีการควบแน่น

แหล่งจ่ายไฟ: 380/220V

การควบคุมไฟฟ้า: ไม่มีการสั่นสะเทือนที่แข็งแกร่งและไม่มีการติดตั้งก๊าซกัดกร่อน

การควบคุมเครื่องมือ: ไม่มีการแผ่รังสีแม่เหล็กที่แข็งแกร่ง

12.2 สเปคมาตรฐานสำหรับระบบไฟฟ้า

ปฏิบัติตาม GB50171 ---- 92 แผงวิศวกรรมการติดตั้งไฟฟ้าตู้ควบคุมไฟฟ้าและการสร้างการเชื่อมต่อวงจรรองและข้อกำหนดการยอมรับ

12.3 ข้อกำหนดด้านประสิทธิภาพโดยรวม

การควบคุมไฟฟ้าส่วนใหญ่เสร็จสิ้นการควบคุมกระบวนการและการปรับของหน่วยทั้งหมดและเสร็จสิ้นกระบวนการเชื่อมต่อระหว่างอุปกรณ์ที่เกี่ยวข้องในหน่วยเพื่อให้แน่ใจว่าอุปกรณ์หน่วยทั้งหมดสามารถดำเนินการตามปกติและเป็นระเบียบได้ตามปกติอย่างถูกต้องและแม่นยำตามข้อกำหนดการผลิตและกระบวนการ

ส่วนประกอบไฟฟ้าของระบบไฟฟ้าใช้ผลิตภัณฑ์ที่มีประสิทธิภาพที่ยอดเยี่ยมและส่วนประกอบไฟฟ้าขั้นสูงและเชื่อถือได้เมตรและอุปกรณ์อื่น ๆ ที่เป็นผู้ใหญ่ในประเทศผลิตหรือผลิตในประเทศโดยใช้เทคโนโลยีต่างประเทศและสามารถซื้อได้ในประเทศ

12.4 การกำหนดค่าไฟฟ้า:

ผู้ว่าราชการ DC: ซีรี่ส์คอนติเนนตัล

PLC: ซีเมนส์

ชิ้นส่วนพลังความดันต่ำ: Chint, LG

ปุ่มปฏิบัติการ: Chint, LG

ตู้ไฟฟ้า: GGD

13-ระบบไฮดรอลิก

ระบบไฮดรอลิกประกอบด้วยสถานีไฮดรอลิก, บล็อกวาล์ว, ไปป์ไลน์ ฯลฯ

ระบบความดันทำงาน: 10; 12 MPa

ความดันที่ได้รับการจัดอันดับของปั๊มน้ำมัน: 16 MPa

อัตราการไหล: 73.5 L/m ถึง

สื่อการทำงาน: N46# น้ำมันไฮดรอลิกต่อต้านการสวมใส่

อุณหภูมิน้ำมันที่ทำงาน: 20 ～ 60C ○

ความแม่นยำในการกรอง: 30μm

แรงดันน้ำเย็นของสถานีปั๊มไฮดรอลิก: 5-8kg/cm2

การไหลของน้ำเย็น: 80 ～ 120L/นาที

คุณภาพน้ำเย็น: น้ำสะอาด

อุณหภูมิน้ำเข้า: ≤30℃

ระบบไฮดรอลิกใช้วิธีการระบายความร้อนด้วยน้ำในฤดูร้อนเพื่อตอบสนองความต้องการของการทำงานปกติเป็นเวลา 24 ชั่วโมงที่อุณหภูมิห้อง 40 องศา ในฤดูหนาวมีฟังก์ชั่นการทำความร้อนไฟฟ้าซึ่งตรงตามข้อกำหนดของ -20 องศาสำหรับการทำงานอย่างต่อเนื่องเป็นเวลา 24 ชั่วโมง ส่วนประกอบไฮดรอลิกข้างต้นไม่รั่วไหลของน้ำมัน

ระบบไฮดรอลิกใช้ส่วนประกอบไฮดรอลิกคุณภาพสูงในประเทศและวาล์วควบคุมหลักคือปักกิ่ง Huade ระบบไฮดรอลิกคำนึงถึงลักษณะสภาพภูมิอากาศในท้องถิ่นและใช้อุปกรณ์ระบายความร้อนด้วยน้ำ

ถังน้ำมันท่อและข้อต่อใช้ท่อไร้รอยต่อและถังน้ำมันมีระบบกระจายความร้อนซึ่งสะดวกสำหรับการเติมน้ำมันและการสุ่มตัวอย่างน้ำมัน

การจัดหาระบบไฮดรอลิกประกอบด้วย: สถานีไฮดรอลิก, ท่อภายใน, ท่อกลางและท่อบนกระดาน
