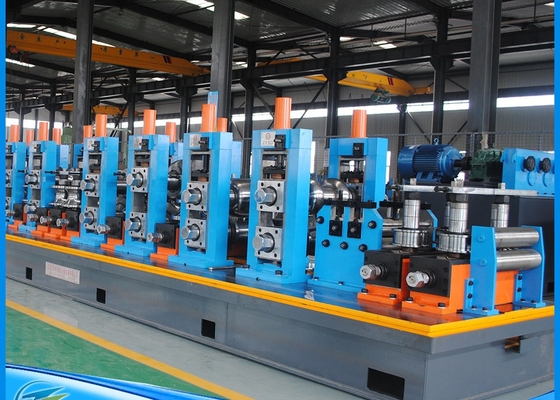

โรงสีท่อเชื่อมความถี่สูง HGF 150X10 7.5 "โรงสีท่อเชื่อม Hf 70x70-150x150 มม

ฉัน Pภาพรวม

HG254 ความแม่นยําสูง สายการผลิตหลอด welded ความถี่สูงเป็นหลักในการขนาดท่อสี่เหลี่ยม70x70-150x150mm,,ความหนาจาก 2.0-10.0mm. ผลิตท่อกลมจาก89-190mmมีความหนา 2,0-10,0mmขนาดท่อสี่เหลี่ยม70x70-150x150mm,,ความหนาคือจาก 2.0-10.0mm เส้นการผลิตนี้อุปกรณ์แต่ละหน่วย, การใช้งานอย่างเต็มที่ในประเทศและต่างประเทศอุปกรณ์ที่คล้ายกัน, การออกแบบที่เป็นนวัตกรรม, การควบคุมอย่างเต็มที่ด้วย PC หรือคอมพิวเตอร์การควบคุม,เทคโนโลยีที่ก้าวหน้า, การใช้งานและการบํารุงรักษาที่สะดวกสบาย, และได้รับระดับนานาชาติในช่วงต้นปี 1990s, สําหรับระดับชั้นนําในประเทศ.

• วัตถุดิบFสินค้าที่เริ่มต้นProcess และยูโปรไฟล์การตั้งค่า ser

1.:สภาพของวัสดุดิบ

(1) สายสแตนเลสม้วนร้อนหรือม้วนเย็น (ตอบสนอง GB700-88, GB1591-88)

(2)δs จุดผลิต ≤ 345Mpa, δb ความแข็งแรงในการดึง ≤ 610Mpa

(3) ความหนาของแผ่น:

1)ความหนาของท่อกลม:2.0-10.0 มิลลิเมตร

2) ความหนาท่อสี่เหลี่ยม 2.0-10.0mm, ความหนาท่อสี่เหลี่ยม 2.0-10.0mm

(4) ความกว้างแผ่นเหล็ก:280-600mm ((±0.2mm)

(5) กว้างภายในสอยเหล็ก: Φ508mm ~ Φ760mm(ผู้ซื้อยืนยันในที่สุด)

(6) กว้างของสอยเหล็ก: Φ1200-Φ2000mm(ผู้ซื้อยืนยันในที่สุด)

(7) น้ําหนักโค้ลสูงสุด:15,000Kg

2.Pระยะขนาด

(1)OD:

1) ท่อกลม: φ89-φ190mm

2) ท่อสี่เหลี่ยม: 70X70-150X150mm

(2) ความหนาของผลิตภัณฑ์

1) ท่อกลม:2.0-10.0 มิลลิเมตร

2) ท่อสี่เหลี่ยมและสี่เหลี่ยม2.0-10.0 มิลลิเมตร

(3) ความยาว:6-15M

(4) ความเร็ว:20-50m/min

3.Pกระบวนการขยาย

Raw material (strip) - Uncoiler - Cutting and Welding- Feeding - Storage material - Passive leveling - Forming rolling--High frequency welding - Remove the weld burr -Cooling -Sizing-- Coarse straightening - Length cut - Collection

4.Pความแม่นยําของรัด:

ความละเอียดความละเอียดของเส้นผ่าออกของท่อ: ± 0.1mm

5.พลังการปั่น HF:

600KW

การนําเข้าอุปกรณ์หลัก

1.Lรถขนส่ง

รถบรรทุกใช้สําหรับทําสอยเหล็กจากตําแหน่งบรรทุกไป uncoiler ในขณะเดียวกันกระปุกน้ํามันยกเพื่อให้รูภายในของสอยเหล็กถูกตั้งไว้อย่างแม่นยําบนแกนของ uncoiler, ความตึงเครียด uncoiler, ดันกลับไปที่ตําแหน่งเดิม

2.เครื่องไฮดรอลิก 1 แมนเดรลอุปกรณ์ปลด

(1) โครงสร้าง: ไฮดรอลิก uncoiler แมนเดรลหนึ่ง

(2) รายละเอียด

3.Sเครื่องปัดหัว

อุปกรณ์ที่ใช้ในการนําสเตียลสเตรปใน leveler เรียบร้อย

มีแขนแรงดัน, การประกอบหัวเปลือก ประเภท gantry, ขึ้นและลง uncoil

4. Pเครื่องปรับระดับนิ้ว

(1) เครื่องนี้ใช้ในการปรับระดับหัวและปลายแผ่นเหล็ก ทําให้มันง่ายสําหรับการตัดและผสม

(2) มอเตอร์ปรับระดับ:15KW

(3) กว้างของม้วนจิ้ม: Φ210x900mm วัสดุม้วน: 40Cr

(4) กว้างของม้วนการปรับระดับ: Φ160x900mm, วัสดุม้วน:40Cr,

(5) ความกว้างของระดับ:280-600mm

(6) ความหนาของ Pinch/Leveling:2.0-10.0 มิลลิเมตร

(7) ความเร็วการกัด / ระดับ: 0-11M / นาที

5. เครื่องประกอบการ เครื่องตัดและเครื่องปั่น

(1) ใช้สําหรับการตัดและการปั่นหัวและปลายแผ่นเหล็ก, รับประกันผลิตภัณฑ์ต่อเนื่องของท่อ

(2) ความหนาของแผ่นเหล็ก: 2.0-10.0mm

(3) ความกว้างของแผ่นเหล็ก: 280-600 มม.

(4) ความแข็งของแผ่นเหล็ก:

δs จุดผลิต ≤345Mpa δb ความแข็งแรงในการดึง ≤610Mpa

(5) ประเภทการตัด: ไฮดรอลิก

(6) ประเภทคอมเพรส: ไฮดรอลิก

(7) ประเภทการเชื่อม: การเชื่อมโดยการเคลื่อนไหว

(8) แบรนด์: Shanghai CO2 welder

(9) ความดันทํางานไฮดรอลิก:10Mpa

(10) วัสดุของใบ: H13

6.Hเครื่องสะสมแนวราบ

(1) เครื่องนี้อยู่ระหว่างเครื่องเชื่อมตัดและเครื่องรับ (โรงงานปรับขนาด)การตัดและเวลาการผสมผสานท้ายเพื่อให้แน่ใจว่าเจ้าภาพ (การสร้างขนาดโรงงาน) การผลิตต่อเนื่องและเก็บเหล็กแผ่นเพียงพอ.

(2) ยี่ห้อเครื่องยนต์: WANGPAI

(3) หน่วยนี้ประกอบด้วยในอุปกรณ์พิมพ์และพกพนักงาน,รวมอัครัมมูเลเตอร์,ยูนิตพัสดุ,หน่วยควบคุมไฟฟ้า.

1)Pอุปกรณ์ที่ใช้ในอุปกรณ์รับรองและพกพา

เครื่องพิมพ์และพกพนักงาน: มันหลักรวมกองกั้น, มอเตอร์ไฟฟ้า, หน่วยเบรค, หมุนทิศทางโอนพลังงานแกนของลดความเร็ว, พิมพ์และพกพนักงานม้วน,ระบบอากาศแรงดันของกล่องนํา, หน่วยความเร็วตรวจสอบ; มันสามารถส่งสแตนเลส strip ไปยัง accumulator และเวลาเฉลี่ยมันจะโอนข้อมูลความเร็วการดําเนินการสู่ระบบควบคุมไฟฟ้าเมื่อเราขอหยุด นําวัสดุไปยังหน่วยนี้, มันจะหยุดม้วนไปยังมอเตอร์ไฟฟ้าและกด & ใส่วัสดุม้วนโดยการหยุด, และยังสามารถปรับความเร็วที่จะนํามอเตอร์ไฟฟ้าและหน่วยนําวัสดุความเร็ว.

2) รวมกรอบของอัครัมมูเลเตอร์

รวมกรอบของอัคคัมพูเลเตอร์: รวมมอเตอร์ไฟฟ้า, กรอบ, วงกลมใน, วงกลมนอกและวงกลมความดันมันสามารถนําไปใช้ในการจัดเก็บวัสดุสแตนเลสเส้นจากพิมพ์และพกหน่วยและมันสามารถดึงจากศูนย์ส่งออกวัสดุม้วน.

3)อุปกรณ์ส่งวัสดุออก

อุปกรณ์ส่งวัสดุออก: รวมกรอบ, guide ทิศทาง rolls, guide out roll ของสถานที่สูงหรือต่ํามันสามารถดําเนินการสแตนเลสสแตนเลสที่จะมีลักษณะระบบและส่งข้อมูลการดําเนินการวัตถุความเร็วที่อุปกรณ์ควบคุมไฟฟ้า.

(4)Sการอธิบาย:

1) กว้าง: 12000mm

2)ความหนาของโค้ลเหล็ก:2.0-10.0mm; ความกว้าง:280-600mm

3) ความเร็วในการขนของ:Vmax=100-120m/min

4) พลังงานของมอเตอร์: DC 90kw Z4-200-31 (ผู้ผลิต:WANGPAI)

5)พลังงานของมอเตอร์ตัวสะสม: AC 11KWX16

6) ความยาวในการเก็บ:500-1000M

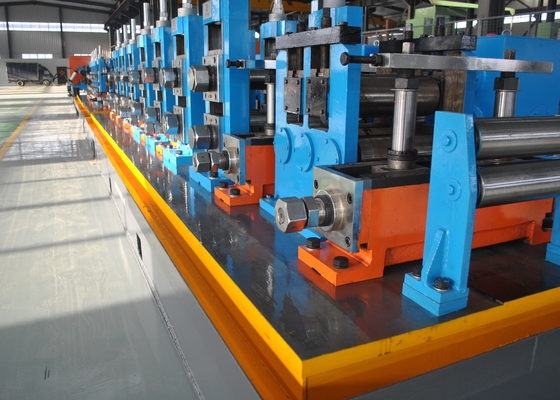

• Fเครื่องบดและปรับขนาด

1)การปรับปรุงแบบหยาบ(ความแตกต่าง, คลัสเตอร์)

Feed flat roller การให้อาหาร การให้อาหาร 5 รอลล์Hทิศทาง,Hทิศทาง, สูง, Hทิศทาง, สูงHทิศทาง, สูง, สูง, สูง

2)การปรับปรุง (ฟิน-พาส)

Hทิศทาง, สูงHทิศทาง, สูงHทิศทาง, สูง

3)โต๊ะทํางานปั่น

กล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่อง

4 Cน้ําระบายน้ํา

5)เครื่องปรับขนาด

สูงSix มุมยืนทั่วไปมร.Tโวเซ็ตหัวไทย

8.เครื่องเลื่อย

1.1วัสดุท่อ:Q235,Q355

1.2กลม: 89-190 มิลลิเมตร ความหนา:2.0-10 มิลลิเมตร

ตาราง: 89-190 มม. ความหนา:2.0-10 มิลลิเมตร

1.3 ความเร็วสายสูงสุด: 50m/min (ความยาวการตัด 9 m, OD ท่อคือ F70mm, และความหนาของผนังคือ 3.0 mm)

1.4 ทิศทางการผลิตของสายท่อ:

1.5 ความสูงของสาย:

ความสูงจากพื้นไปยังด้านล่างของท่อ: mm

ความสูงจากพื้นผิวของส่วนปรับขนาด ซึ่งจะติดตั้งอุปกรณ์วัดความเร็ว ไปยังด้านล่างของท่อ:

ขนาดของสถานที่ที่ม้วนวัดความเร็วจะติดตั้ง:

1.6ความยาวในการตัดท่อ: 6000 ∼ 15000 มม.

1.7 ความแม่นยําในการตัด: ± 2 mm (ความต้องการความไม่เสถียรของความเร็วสายสําหรับโรงงานม้วน ≤ 2%)

1.8ปริมาณของ burrs: สูงสุด: 0.2 มิลลิเมตร

2.1 ใช้เครื่องยนต์เซอร์โว

10.600kwHigh ความถี่ welder: ((sแอนเจง)
